cesium学习记录09-turf.js的使用（画矩形结合地形生成三角网）
上一篇是鼠标绘制，这一篇结合一下turf.js，并使用上一篇中的鼠标绘制矩形，生成一下地形三角网
Turf.js中文网

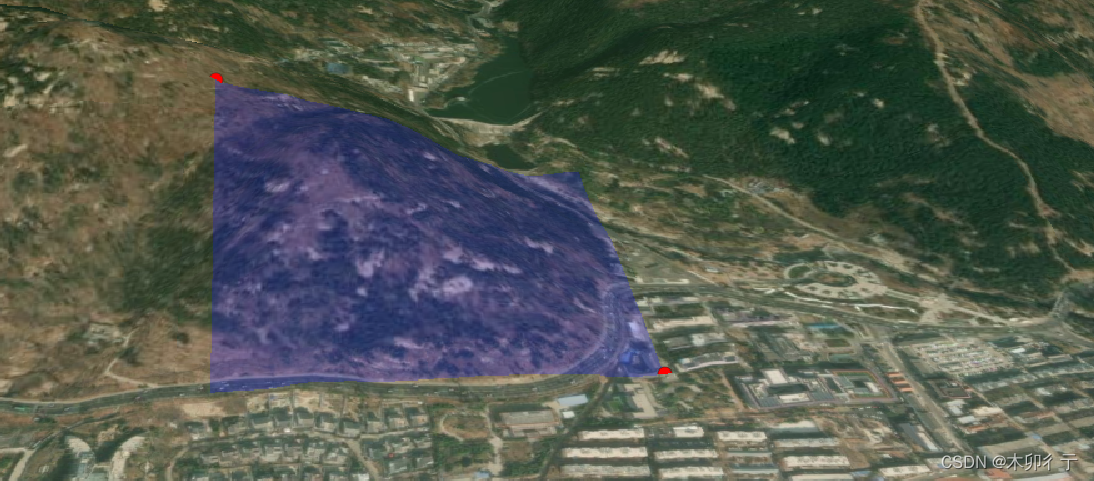

最终效果：
一、引入Turf.js
1，下载
npm install @turf/turf
2，引入
import * as turf from "@turf/turf";
二、根据矩形区域生成点集
这里的矩形即鼠标绘制的矩形
（resultPoints即矩形的顶点坐标返回值，num是手动穿的参数，当然数值越大点就越多了）
// 1. 创建一个矩形区域
// var rectangle = Cesium.Rectangle.fromDegrees(117.09649937089316, 36.20673458245797, 117.11797117691083, 36.230040948473906)
var rectangle = Cesium.Rectangle.fromDegrees(resultPoints[0].lng,resultPoints[2].lat,resultPoints[2].lng,resultPoints[0].lat)
// 2. 在这个矩形区域内生成点集
var width = num; // 横向点数
var height = num; // 纵向点数
var terrainProvider =viewer.terrainProvider
var positions = [];
for (var y = 0; y < height; y++) {for (var x = 0; x < width; x++) {var longitude = Cesium.Math.lerp(rectangle.west, rectangle.east, x / (width - 1));var latitude = Cesium.Math.lerp(rectangle.south, rectangle.north, y / (height - 1));positions.push(Cesium.Cartographic.fromRadians(longitude, latitude));}
}
三、根据地形和区域为上述点集赋高度值
（这里的terrainProvider即地图加载的地形，我这里使用了cesium默认带的地形：viewer.terrainProvider = Cesium.createWorldTerrain({ requestVertexNormals: true, requestWaterMask: true });，参数terrainProvider即这里的viewer.terrainProvider。positions即上面的positions）
Cesium.sampleTerrainMostDetailed(terrainProvider, positions).then(function(samples) {var points = samples.map(function(sample) {return turf.point([Cesium.Math.toDegrees(sample.longitude), Cesium.Math.toDegrees(sample.latitude), sample.height],{ z: sample.height }) // 将高度值保存到名为 'z' 的属性中);});
//显示点集
var cartesianPoints = points.map(function(point) {var coord = point.geometry.coordinates;var cartographic = Cesium.Cartographic.fromDegrees(coord[0], coord[1], coord[2]);return Cesium.Cartographic.toCartesian(cartographic);
});
var pointCollection = new Cesium.PointPrimitiveCollection();cartesianPoints.forEach(function(position) {
pointCollection.add({position: position,color: Cesium.Color.RED,pixelSize: 5
});
});
viewer.scene.primitives.add(pointCollection);})
（需要注意的是，//显示点集后面的添加点的代码在生成三角网是不必要的，只是我觉得看着好看一点 ）
四、使用turf.js生成三角形网格
即将Cesium.sampleTerrainMostDetailed(terrainProvider, positions)方法里面改为：
代码：
Cesium.sampleTerrainMostDetailed(terrainProvider, positions).then(function(samples) {var points = samples.map(function(sample) {return turf.point([Cesium.Math.toDegrees(sample.longitude), Cesium.Math.toDegrees(sample.latitude), sample.height],{ z: sample.height }) // 将高度值保存到名为 'z' 的属性中);});// 创建一个FeatureCollection
var featureCollection = turf.featureCollection(points);
var tin = turf.tin(featureCollection, 'z');
var geometryInstances = []; // 用于存放所有的三角形GeometryInstance
var instances = [];
// 遍历每个TIN三角形
tin.features.forEach(function(feature,i) {var coordinates = feature.geometry.coordinates[0];var heights = [feature.properties.a, feature.properties.b, feature.properties.c];var positions = coordinates.map(function(coord, index) {return Cesium.Cartesian3.fromDegrees(coord[0], coord[1], heights[index]);});viewer.entities.add({name: "三角面",id: "triangle"+i,polygon: {hierarchy: [positions[0], positions[1], positions[2]],heightReference: Cesium.HeightReference.CLAMP_TO_GROUND,perPositionHeight: true,material: Cesium.Color.fromCssColorString("#23B8BA").withAlpha(1.0),// extrudedHeight: 0,outline: true,outlineColor: Cesium.Color.GREEN,}});
});var cartesianPoints = points.map(function(point) {var coord = point.geometry.coordinates;var cartographic = Cesium.Cartographic.fromDegrees(coord[0], coord[1], coord[2]);return Cesium.Cartographic.toCartesian(cartographic);});var pointCollection = new Cesium.PointPrimitiveCollection();cartesianPoints.forEach(function(position) {pointCollection.add({position: position,color: Cesium.Color.RED,pixelSize: 5});
});
viewer.scene.primitives.add(pointCollection);
})
代码说明：
函数定义和参数:
GeneratingTriangulation(resultPoints,num) { … }: 这是定义GeneratingTriangulation方法的部分，它接受两个参数：resultPoints是一个包含矩形四个顶点坐标的数组；num是横向和纵向的点数。
创建一个矩形区域:
var rectangle = Cesium.Rectangle.fromDegrees(…)：根据resultPoints中提供的坐标，创建一个矩形区域。
在这个矩形区域内生成点集:
var positions = [];: 初始化一个空数组，用于保存生成的点集的坐标。
通过两个嵌套循环在矩形区域内均匀地生成点集。
获取点集的高程信息:
Cesium.sampleTerrainMostDetailed(terrainProvider, positions).then(function(samples) { … }：使用Cesium的sampleTerrainMostDetailed函数获取每个点的高程信息。
转换高程采样点为Turf.js点:
将Cesium高程采样点转换为Turf.js点格式，并保存每个点的高程（Z值）。
生成TIN三角网:
var tin = turf.tin(featureCollection, ‘z’);: 使用Turf.js的tin函数，基于点集和它们的Z值生成TIN三角网。
在Cesium地图上绘制TIN三角网:
通过遍历每个TIN三角形，并为每个三角形创建一个Cesium的polygon实体。这些多边形实体有高度信息，因此它们会按照地形进行渲染。
在Cesium地图上绘制点集:
遍历cartesianPoints（点集的笛卡尔坐标），并将它们作为点实体添加到地图上，这样可以在地图上可视化这些点。
注解：
Cesium.Rectangle.fromDegrees(…)：这个函数创建一个矩形，参数是矩形的西、南、东、北边界的经纬度。
Cesium.sampleTerrainMostDetailed(terrainProvider, positions)：这个函数从给定的地形服务提供商中采样最详细级别的地形数据，以获取指定位置的地形高程。
turf.tin(…)：这个函数是Turf.js库中的一个函数，用于根据输入的点集生成TIN三角网。Turf.js是一个JavaScript库，用于地理空间分析。
这个方法最终的结果是在Cesium地图上绘制了一个TIN三角网，该三角网是根据指定的矩形区域和点数生成的。每个三角形都是一个单独的Cesium实体，并且这些实体的顶点高度是基于地形数据的。
五、计算坡度
顺便计算一下坡度
在tin.features.forEach中，添加如下代码：
const point1 = positions[0];const point2 = positions[1];const point3 = positions[2];//使用我们新定义的函数计算每个三角形的坡度var analysisResult = that.calculateSlopeAndAspect(point1,point2,point3);
计算坡度的方法：
/*** 计算三角形的坡度* @param {*} point1 * @param {*} point2 * @param {*} point3 * @returns */calculateSlopeAndAspect(point1, point2, point3) {// 计算两个向量，它们位于三角形的两边var v1 = Cesium.Cartesian3.subtract(point1,point2,new Cesium.Cartesian3());var v2 = Cesium.Cartesian3.subtract(point2,point3,new Cesium.Cartesian3());// 计算这两个向量的叉积，得到三角形的法向量var normal = new Cesium.Cartesian3();Cesium.Cartesian3.cross(v1, v2, normal);Cesium.Cartesian3.normalize(normal, normal);// 计算三角形的中心点var centroid = new Cesium.Cartesian3((point1.x + point2.x + point3.x) / 3,(point1.y + point2.y + point3.y) / 3,(point1.z + point2.z + point3.z) / 3);// 得到从地球中心到三角形中心的单位向量（这里不应该使用垂直向量(0,0,1)，如果使用(0,0,1)会导致面南的坡度大，面北的坡度小）var centerToCentroid = Cesium.Cartesian3.normalize(centroid, new Cesium.Cartesian3());// 确保法线向量指向地球外部if (Cesium.Cartesian3.dot(normal, centerToCentroid) < 0) {Cesium.Cartesian3.negate(normal, normal);}// 计算坡度：法向量和从地球中心到三角形中心的径向向量之间的夹角var slopeRadians = Math.acos(Cesium.Cartesian3.dot(normal, centerToCentroid));var slopeDegrees = Cesium.Math.toDegrees(slopeRadians);// 如果坡度大于90度，则将其减少到90度以下if (slopeDegrees > 90) {slopeDegrees = 180 - slopeDegrees;}// 返回坡度值return { slope: slopeDegrees };},
使用这个方法得到的坡度值定义三角形面的颜色：
即在 var analysisResult =...后面添加：
var slope = analysisResult.slope;var hue = slope / 90.0; // 将坡度从0到90度映射到色调从0到1var saturation = 1.0; // 全饱和度var lightness = 0.5; // 正常亮度var alpha = 1.0; // 完全不透明//将HSL颜色转换为RGBA，当坡度为0度时，hue变为0，颜色是红色；当坡度为90度时，hue变为1，颜色是绿色；在0到90度之间的坡度将映射到从红色到绿色之间的颜色。var color = Cesium.Color.fromHsl(hue, saturation, lightness).withAlpha(alpha);三角形的material修改为
material: color,
将三角网高度抬升一下，方便观察，提高个300米
var positions = coordinates.map(function(coord, index) {return Cesium.Cartesian3.fromDegrees(coord[0], coord[1], heights[index]+300);});
（越红坡度越大）
至于最开始的第三张图，中间的黄色体的实现就不再赘述了，无非是一个个五面体构成的（顶面就是每个三角面，然后三个四边形侧面（两个顶面点加两个底面点），再加上高度值一定的三角底面）
