运放知识体系-各种差动放大器解析

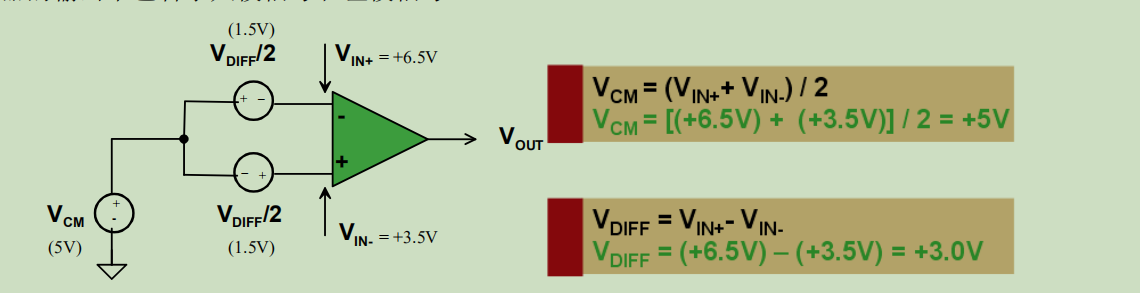

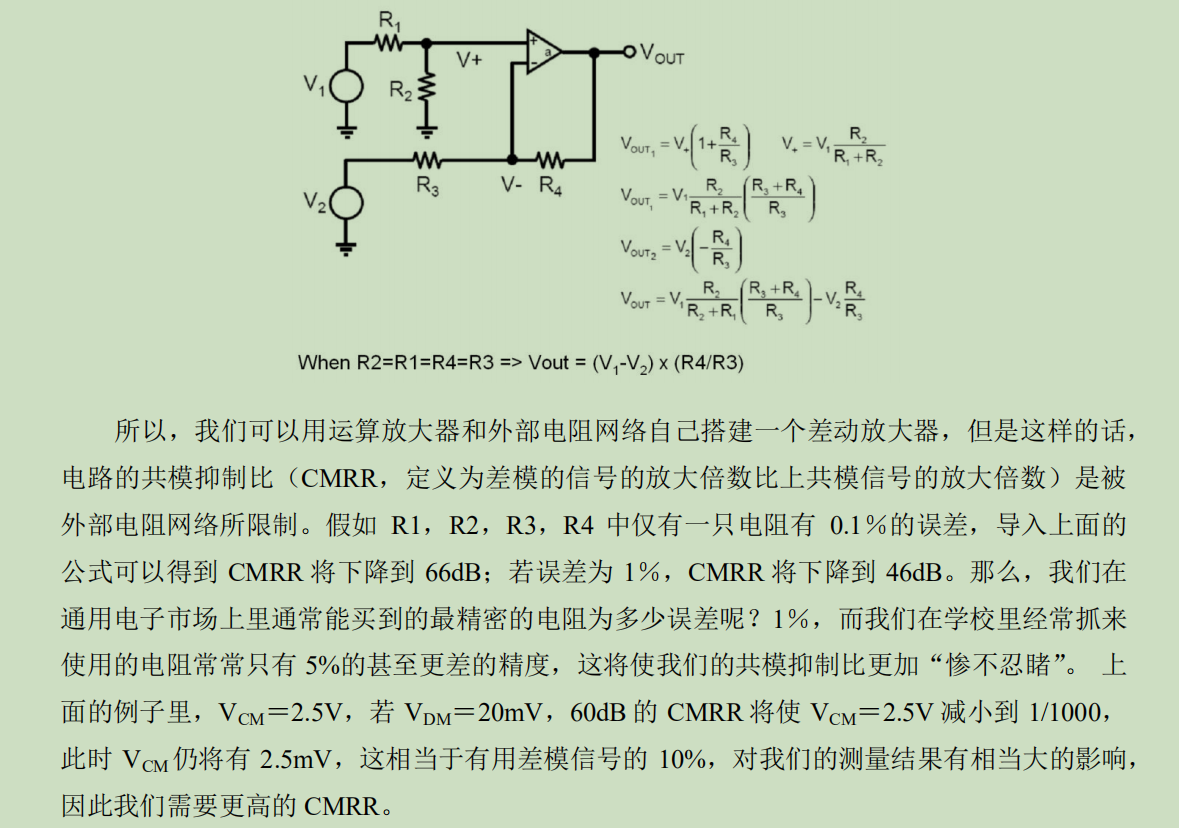

差分放大器内部结构(例):

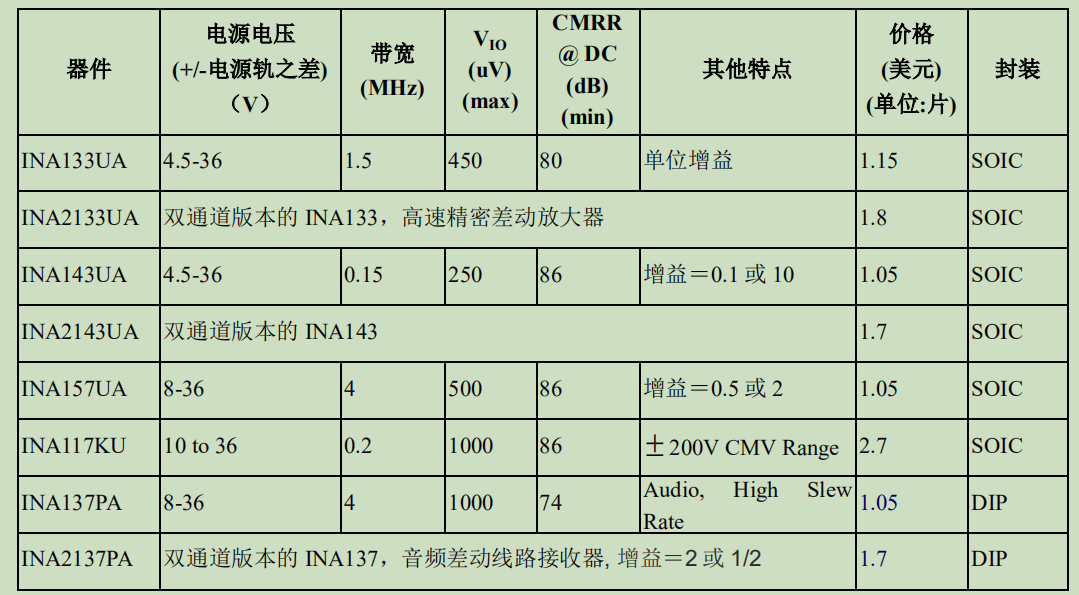

在这里插入图片描述

在这里插入图片描述

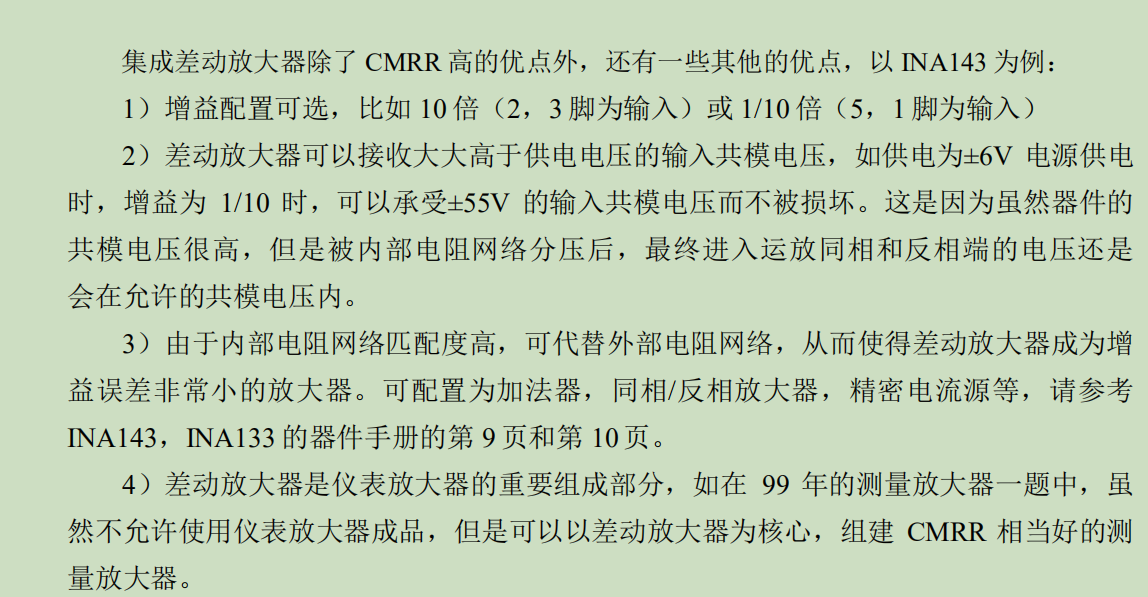

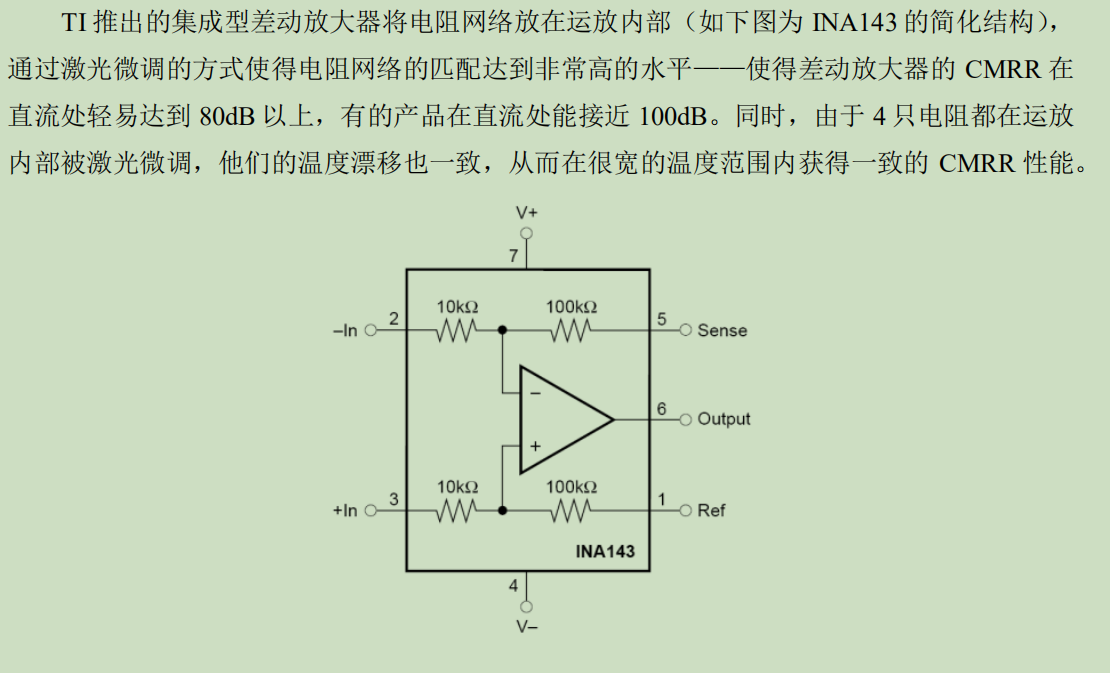

差分放大器的优点:
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
差分放大器的缺点:

由于电阻网络内置,使得其输入阻抗大大降低,
比如当 INA143 的 3,2 脚作为为输入时,其输入阻抗降低到 10K 欧姆,这对高源阻抗的应用相当不利,因为过低的运放输入阻抗会称为信号源的负载,而且源阻抗的不匹配会造成差动放大器的电阻网络不再精密匹配,

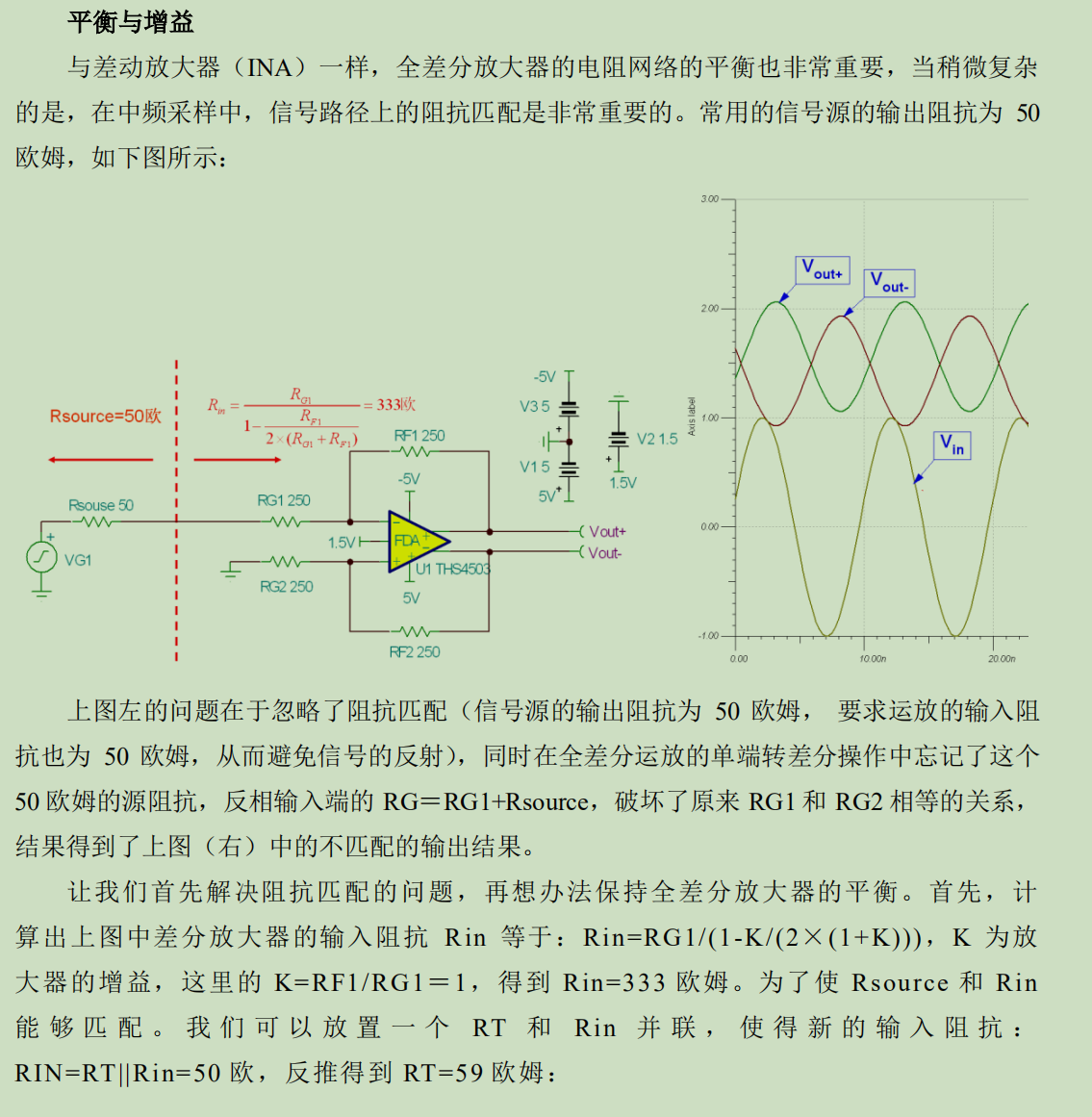

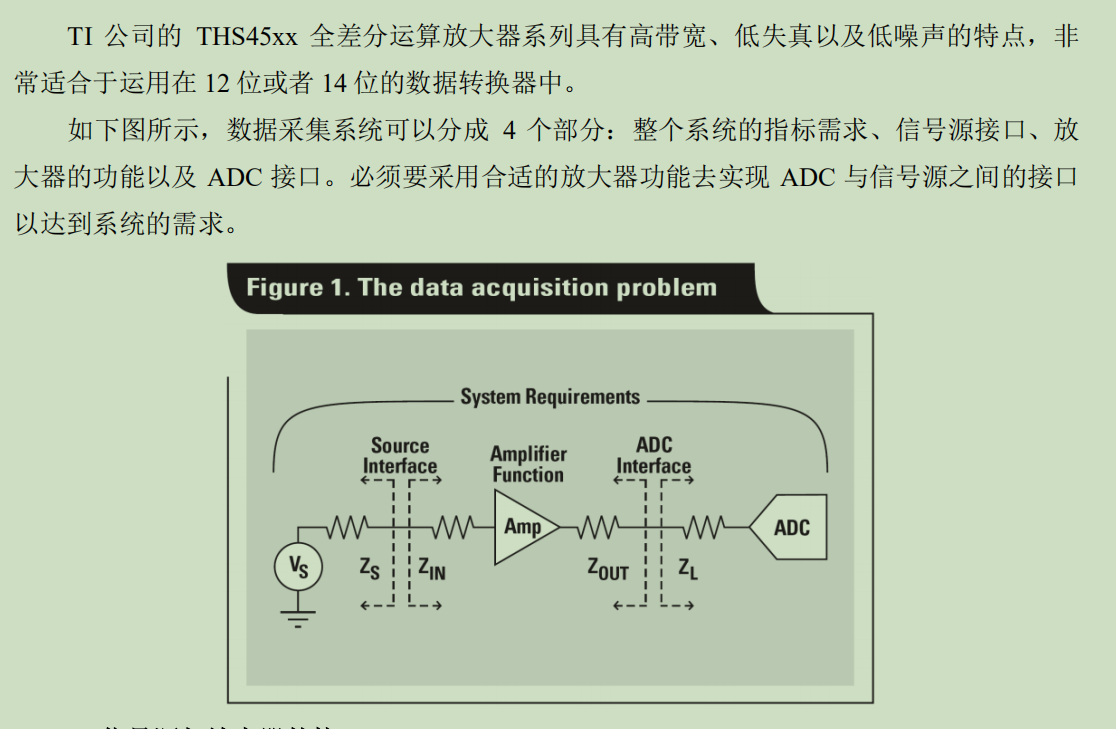

全差分运算放
在这里插入图片描述
在这里插入图片描述
