玩转树莓派入门系列——4.传感器系列之温湿度DHT11

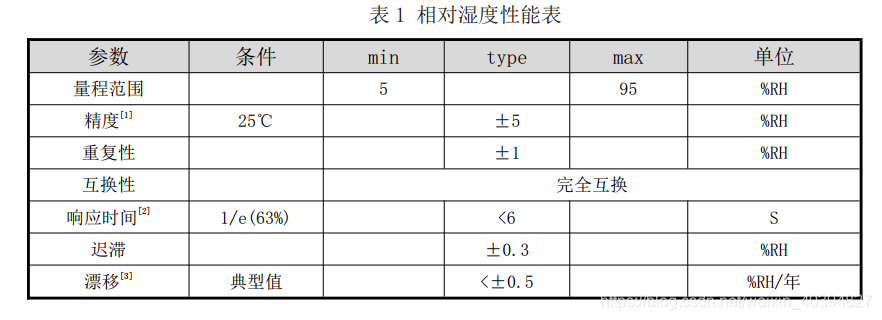

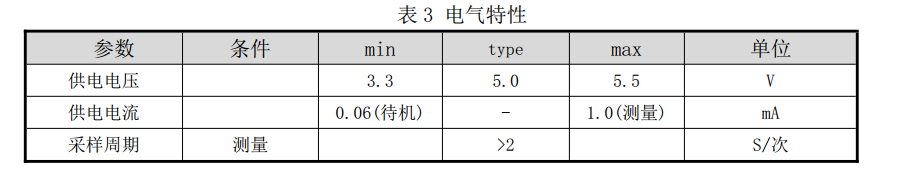

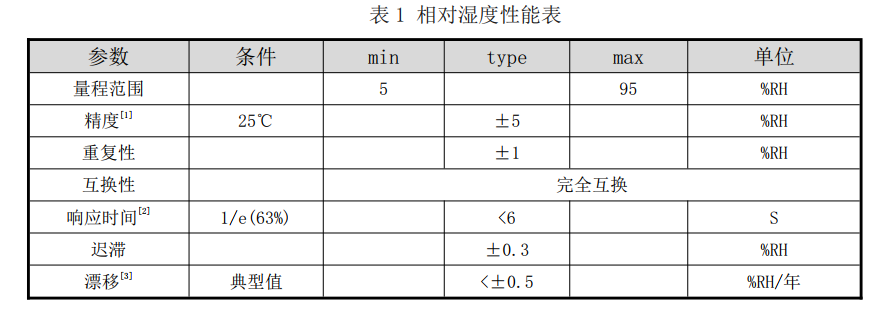

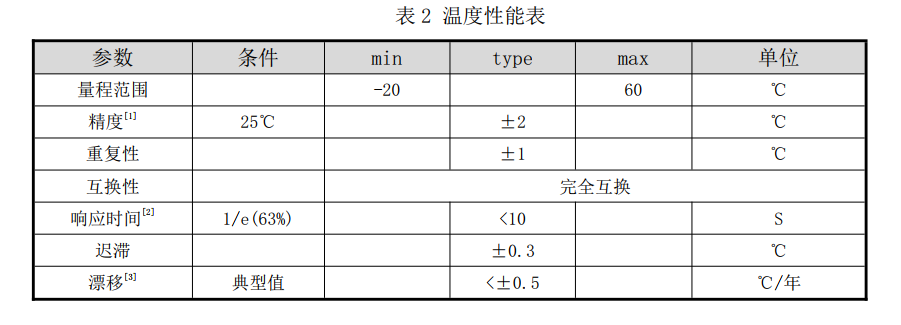

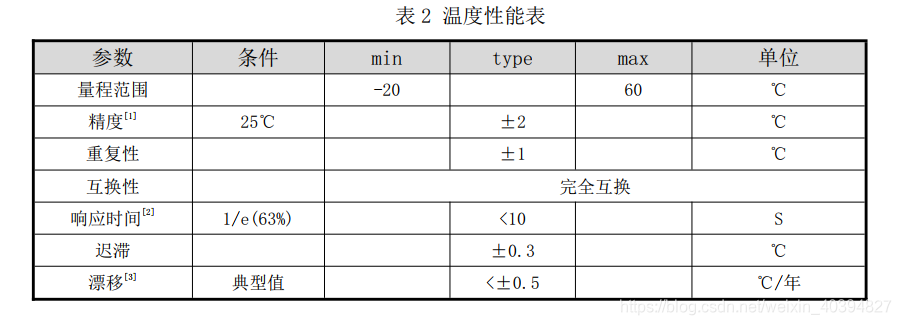

b、响应信号：

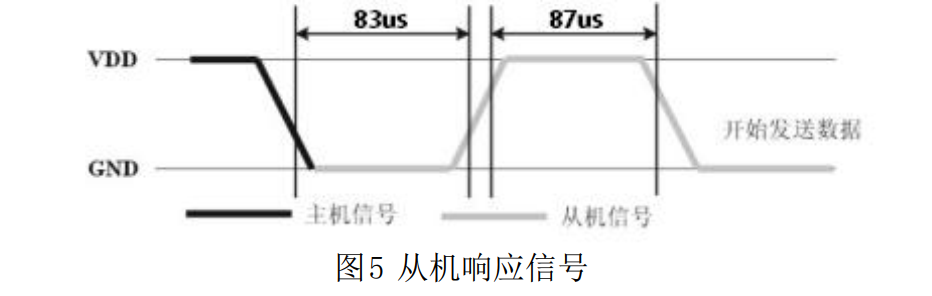

从机把SDA拉低83us，再拉高87us响应起始信号

c、数据信号：

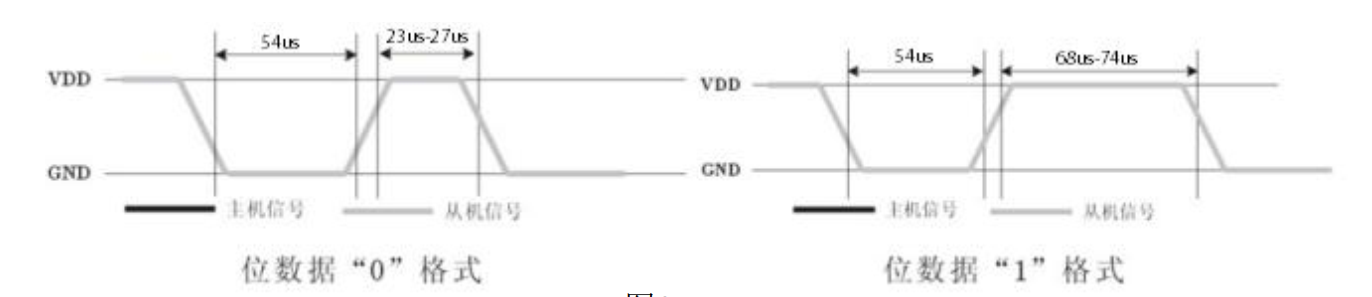

“0”的格式为：54微秒的低电平+23到27微秒的高电平
“1”的格式为：54微秒的低电平+68到74微秒的高电平

d、结束信号：

从机的DATA引脚输出40位数据后，继续输出54微秒的低电平后转换为输入状态。

e、数据格式：

收到主机信号后，从机一次性从SDA串出40bit，高位先出

f、温度：

高位为温度整数部分，低位为温度小数部分

g、湿度：

高位为温度整数部分，低位为湿度小数部分
低位第8位1表示负温度，否则位正温度

h、校验位：

校验位=湿度高位+湿度低位+温度高位+温度低位

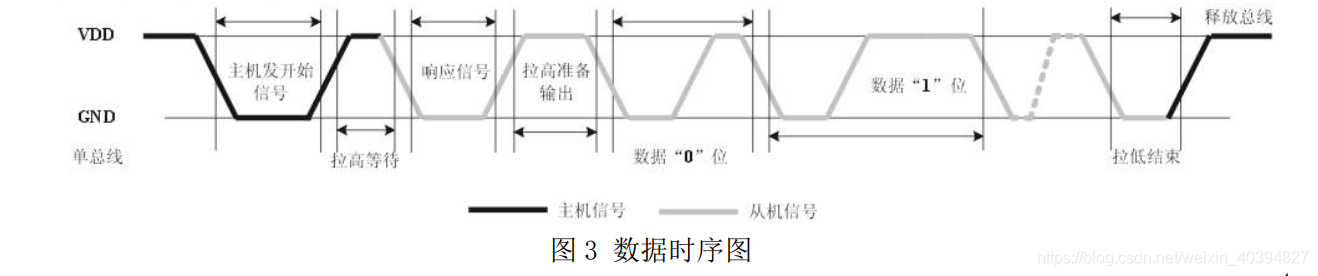

5、时序图

a、步骤一：

DHT11上电后，要等待超过1s时间等待电平稳定，同时DHT11的SDA处于高电平，DATA引脚处于输入状态，时刻监测外部信号。

b、步骤二：

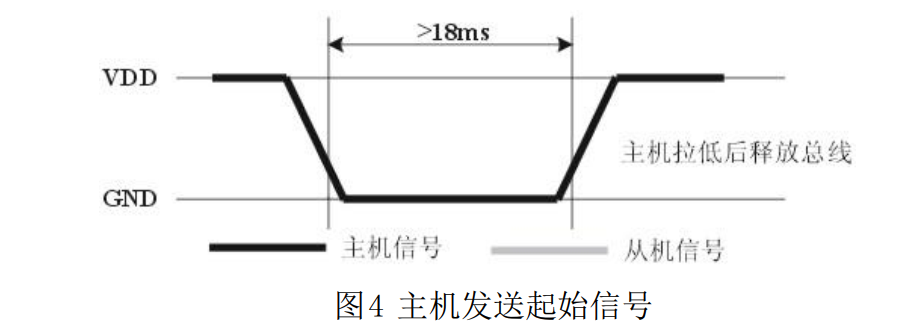

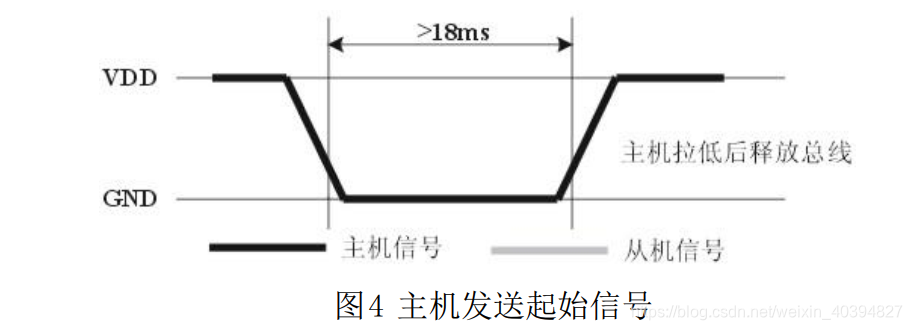

主机发送低电平，拉低SDA电平，至少超过18ms（最大不超过30ms），然后主机拉高电平，等待从机做出应答信号。

c、步骤三：

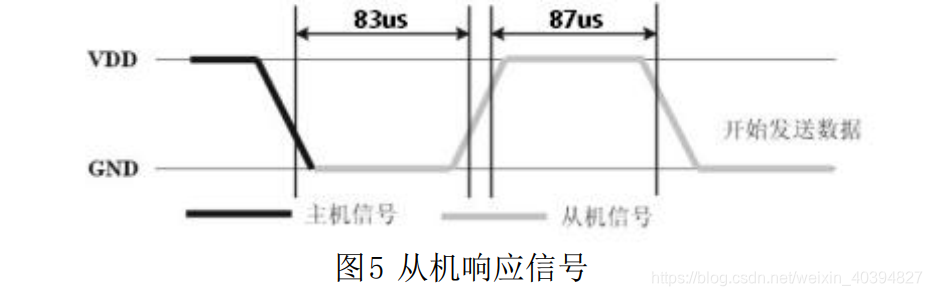

DHT11的DATA引脚监测到起始信号后，等待起始信号结束，再输出83微秒的低电平作为应答信号，然后输出87微秒的高电平通知外设准备接收数据，然后主机的IO口就处于输入状态等待数据接收。

d、步骤四：

主机开始接收40位的数据，
“0”的格式为：54微秒的低电平+23到27微秒的高电平
“1”的格式为：54微秒的低电平+68到74微秒的高电平

e、步骤五：

结束信号，DHT11的DATA引脚输出40位数据后，继续输出54微秒的低电平后转换为输入状态。

二、DHT11接入树莓派4B

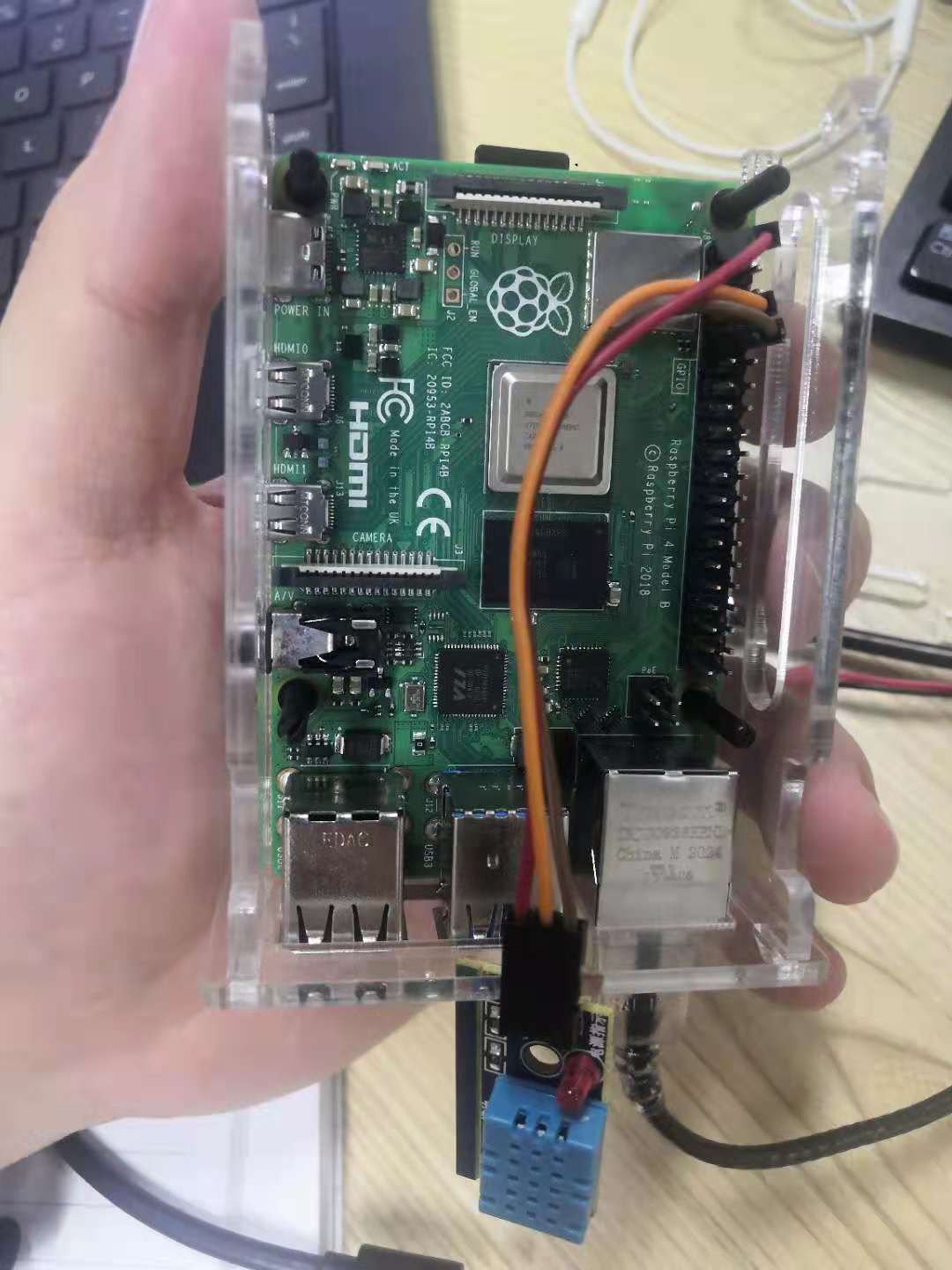

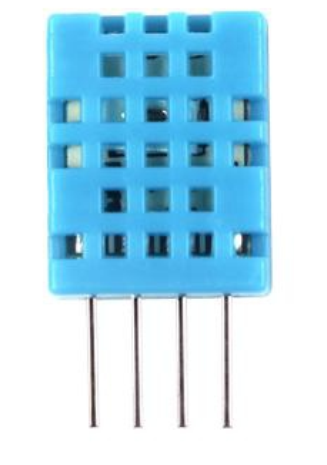

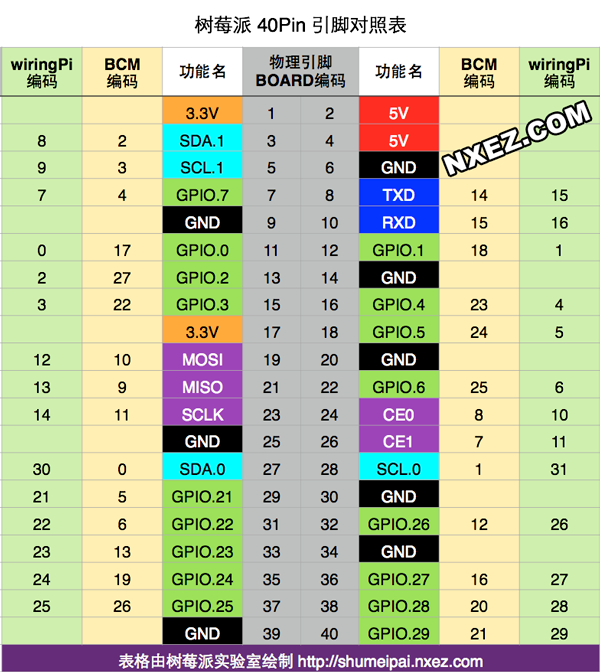

刚买回来的DHT11模块集成在一块板子上，提供三个引脚：VCC、DATA和GND。很明显，VCC接3.3V电源，GND接地，DATA引脚接入GPIO口，从树莓派4b的GPIO引脚图。我们把VCC接1脚，DATA接7脚，GND接9脚，其中DATA脚对应GPIO.7（BCM为4，WiringPi为7）。

三、DHT11读取数据

1、通过系统功能读取

树莓派有一个Device Tree(DT)功能，即在/boot/overlays发现外设，并加载到系统上去，其操作只要在/boot/config.txt进行对应的外设配置，重启后，就可以在/sys/devices下找对对应的外设。
修改/boot/config.txt

dtparam=i2c_arm=on
dtparam=spi=on
dtoverlay=dht11

重启

reboot

采集数据

DHT11Path="/sys/devices/platform/dht11@4/iio:device0"
HumidityRelative=$(awk '{print $1 / 1000 }' ${DHT11Path}/in_humidityrelative_input)
RoomTemp=$(awk '{print $1 / 1000 }' ${DHT11Path}/in_temp_input)

这个方法经常因为1-write协议本身的缘故，1bit数据丢失，就会导致数据无法读出。
解决方法只能通过多次读值，取正常值。

2、通过Adafruit库读取

更新源软件包

apt update
apt upgrade
apt install build-essential python-dev python3-dev python-pip python3-pip

获取Adafruit库

apt install git
sudo git clone https://github.com/adafruit/Adafruit_Python_DHT.git

修改Adafruit对树莓派4B的支持

vi Adafruit_Python_DHT/Adafruit_DHT/platform_detect.py
#在elif match.group(1) == 'BCM2837': > #Pi 3b+ >return 3后面加入新的分支
elif match.group(1) == 'BCM2711':#Pi 4Breturn 3

安装Adafurit库

python setup.py install
python3 setup.py install

执行demo获取温湿度

#11代表DHT11，4代表gpio4
python AdafruitDHT.py 11 4
#或
python3 AdafruitDHT.py 11 4

3、通过C编程读取

#include
#include
#include
#include #include typedef unsigned char uint8;
typedef unsigned int  uint16;
typedef unsigned long uint32;uint32 databuf;/*
//初始化引脚
//上电1s内不操作，维持电平稳定
*/
void GPIO_init(int gpio_pin)
{pinMode(gpio_pin, OUTPUT); // set mode to outputdigitalWrite(gpio_pin, 1); // output a high levelsleep(1);return;
}/*
//起始信号1.主机初状态是高电平，要超过1s稳定电平2.主机再拉低延时18ms-30ms3.主机末状态是高电平，等待
*/
void DHT11_start(int gpio_pin)
{	pinMode(gpio_pin, OUTPUT);digitalWrite(gpio_pin, 0);delay(25);digitalWrite(gpio_pin, 1);pinMode(gpio_pin, INPUT);pullUpDnControl(gpio_pin, PUD_UP);	//当引脚被配置为输入(INPUT)模式，使用函数pullUpDnControl来激活其内部的上拉电阻或下拉电阻delayMicroseconds(27);return;
}/*
//主机接受数据1.主机接受到从机回复的响应信号2.格式0——54us的低电平+23到27us的高电平格式1——54us的低电平+68到74us的高电平3.思路：从识别到低电平开始，然后去除掉掉前面54秒的低电平还有
*/
uint8 DHT11_read(int gpio_pin)
{uint8 crc, i;if (0 == digitalRead(gpio_pin))			//主机接收到从机发送的响应信号（低电平）{while(!digitalRead(gpio_pin));		//主机接收到从机发送的响应信号（高电平）for (i = 0; i < 32; i++){while(digitalRead(gpio_pin));	//数据位开始的54us低电平while(!digitalRead(gpio_pin));	//数据位开始的高电平就开始delayMicroseconds(32);			//跳过位数据，32us已经是数据0和数据1的差距点databuf *= 2;if (digitalRead(gpio_pin) == 1){databuf++;}}for (i = 0; i < 8; i++){while (digitalRead(gpio_pin));while (!digitalRead(gpio_pin));delayMicroseconds(32);crc *= 2;  if (digitalRead(gpio_pin) == 1){crc++;}}return 1;}else{return 0;}
}int main(int argc, char *argv[])
{if (2 != argc){printf("Usge: %s \n", argv[0]);return 0;}if (-1 == wiringPiSetup()){printf("Setup WiringPi failed!\n");return 1;}while(1){GPIO_init(atoi(argv[1]));DHT11_start(atoi(argv[1]));if (DHT11_read(atoi(argv[1]))){printf("RH:%d.%d\n", (databuf >> 24) & 0xff, (databuf >> 16) & 0xff); printf("TMP:%d.%d\n", (databuf >> 8) & 0xff, databuf & 0xff);databuf = 0;}else{printf("Sensor dosent ans!\n");databuf = 0;}sleep(3);}return 0;
}

编译执行
这里要用sudo权限，并且引脚值要对应好，GPIO-7的Wiring值对应7

gcc -o DHT DHT11.c  -lwiringPi
sudo ./DHT 7

4、通过Python编程读取

对Python不熟，暂时无输出。
