IC设计中Makefile的应用

IC设计中Makefile的应用

• • • 1. Makefile作用？
    • 2. Makefile应用

1. Makefile作用？

• 编写makefile文件本质上是帮组make如何一键编译，进行批处理，makefile文件包含的规则命令使我们不需要繁琐的操作，提高了开发效率。
• Makefile可以根据指定的依赖规则和文件是否有修改来执行命令。常用来编译软件源代码，只需要重新编译修改过的文件，使得编译速度大大加快。

2. Makefile应用

• 利用Makefile 实现简单的前端设计流程，包括VCS编译，Verdi仿真，DC综合，后续流程待补充。
• 目录结构

• 其中dc_script 为dc综合脚本, 参考以前博客DC脚本学习，需要修改set_env.tcl中RTL_FILE的路径为自己的设计文件（.v）保存路径。
• RTL为自己的设计（.v）文件，flist.f包含所有文件的路径。
• Makefile文件如下,参考以前博客VCS和Verdi学习。

#use "make" for help
help:@echo "make help"@echo "make com to compile" @echo "make sim to run simulation"	@echo "make clean to delete temporary files" #need to midify design name
design_name = div_top
fsdb_name = $(design_name).fsdb# use command "make com" to run vsc and product fsdb file
com: cd RTL && vcs \-full64 \-f flist.f \-debug_all \-l com.log \+v2k \	-P ${Verdi_HOME}/share/PLI/VCS/LINUXAMD64/novas.tab	${Verdi_HOME}/share/PLI/VCS/LINUXAMD64/pli.a#	cd RTL && ./simv -l sim.log +fsdbfile+$(fsdb_name)
#simulation:product fsdb file and sim log
sim: ./RTL/simv 	  cd RTL && ./simv -l sim.log +fsdbfile+$(fsdb_name)  # use verdi to observe the waveform
verdi:cd RTL && verdi \+v2k \-f flist.f \-ssf  $(fsdb_name) & #use fsdb file# run dc for synthesize
syn:	cd dc_script && dc_shell -64bit -topographical -f top_syn.tcl | tee -i syn.log#delete all files except .v and makefile
clean: #rm -rf `ls | grep -v "Makefile"|grep -v "flist.f" | grep -v "\.v" | grep -v "dc_script"`make -C RTL cleanmake -C dc_script clean

/RTL目录下MakeFile

#delete temporary files
clean: rm -rf `ls | grep -v "Makefile"|grep -v "flist.f" | grep -v "\.v"`

dc_script目录下Makefile

#delete temporary files
clean: rm -rf `ls | grep -v "Makefile"|grep -v "script" | grep -v ".*.tcl"`

以下为实际效果：

• make
• make com ：调用vcs编译

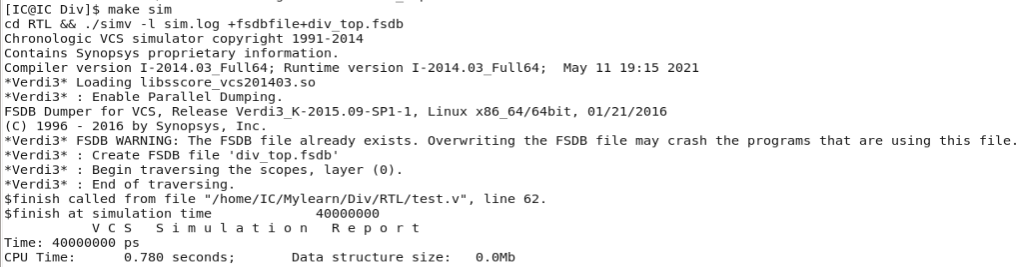

• make sim：调用vcs仿真

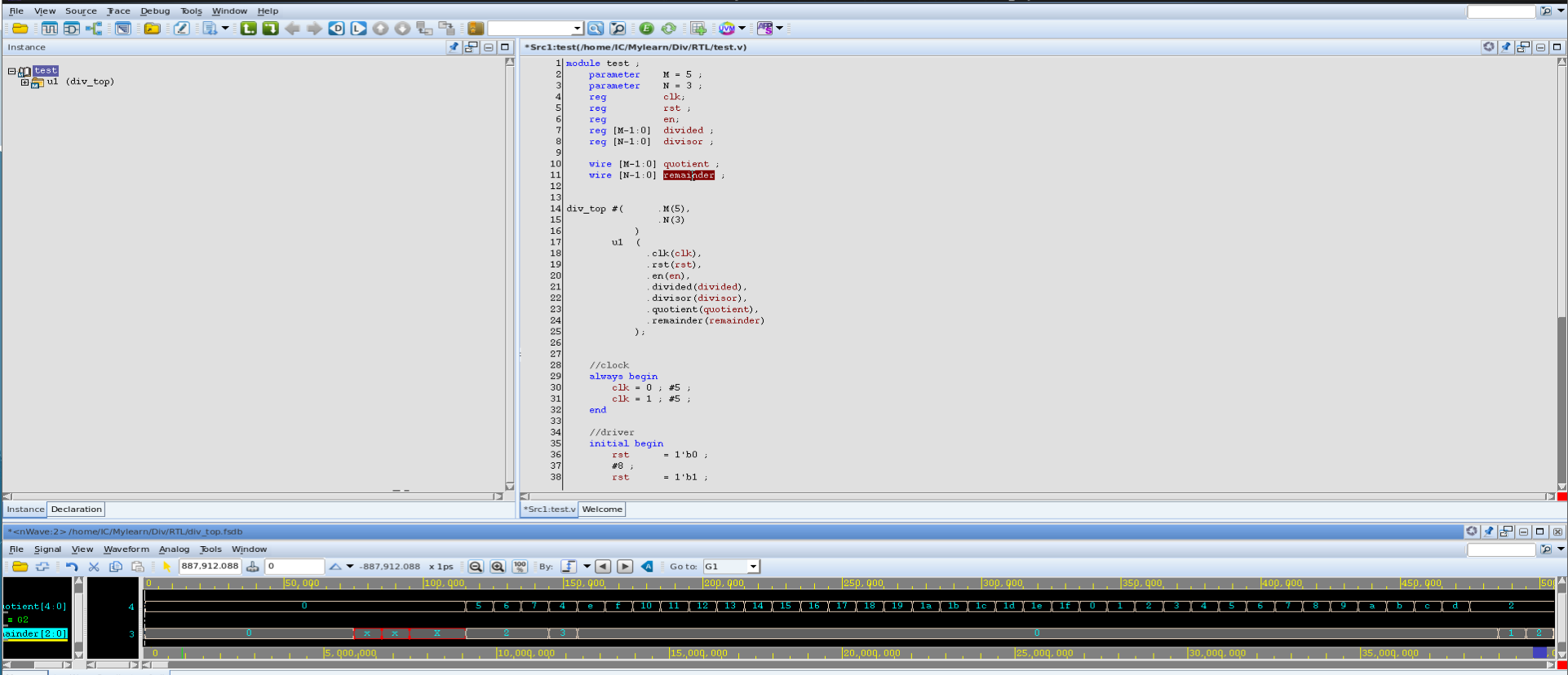

• make verdi 波形,shifrt+l可刷新重新编译结果
• make clean 删除所有子目录下的临时生成文件
