Alpha_Beta博弈树搜索__五子棋

一、课程设计目的

1. 掌握Alpha_Beta搜索法
2. 用程序设计语言编制博弈游戏

二、软件与编程语言

软件：Pychram
语言：Python3.6

三、程序运行说明

电脑需安装python3.6，将Ai_Gobang.py，Ai_Gobang_Main.py和graphics.py(需自行下载源码)放置在同一项目包导入Pycharm编译软件运行控制台程序
五子棋游戏基本规则：

1. 黑先、白后，从天元开始相互顺序落子
2. 白棋第一手应在天元为界自己一侧布子，之后双方可任意行子。
3. 最先在棋盘横向、竖向、斜向形成连续的相同色五个棋子的一方为胜。
4. 黑棋禁手判负、白棋无禁手。黑棋禁手包括“三、三” “四、四” “长连”。黑方只能“四、三”胜。
5. 如分不出胜负，则定为平局。
6. 对局中中途退场均判为负。
7. 五连与禁手同时形成，先五为胜。

四、程序设计方案

1.根据最常见的基本棋形设计评估分数
最常见的基本棋型大体有以下几种：连五，活四，冲四，活三，眠三，活二，眠二。
① 连五：顾名思义，五颗同色棋子连在一起，不需要多讲。

② 活四：有两个连五点（即有两个点可以形成五），图中白点即为连五点。
稍微思考一下就能发现活四出现的时候，如果对方单纯过来防守的话，是已经无法阻止自己连五了。

③ 冲四：有一个连五点，如下面三图，均为冲四棋型。图中白点为连五点。
相对比活四来说，冲四的威胁性就小了很多，因为这个时候，对方只要跟着防守在那个唯一的连五点上，冲四就没法形成连五。

④活三：可以形成活四的三，如下图，代表两种最基本的活三棋型。图中白点为活四点。
活三棋型是我们进攻中最常见的一种，因为活三之后，如果对方不以理会，将可以下一手将活三变成活四，而我们知道活四是已经无法单纯防守住了。所以，当我们面对活三的时候，需要非常谨慎对待。在自己没有更好的进攻手段的情况下，需要对其进行防守，以防止其形成可怕的活四棋型。

⑤眠三：只能够形成冲四的三，如下各图，分别代表最基础的六种眠三形状。图中白点代表冲四点。眠三的棋型与活三的棋型相比，危险系数下降不少，因为眠三棋型即使不去防守，下一手它也只能形成冲四，而对于单纯的冲四棋型，我们知道，是可以防守住的。

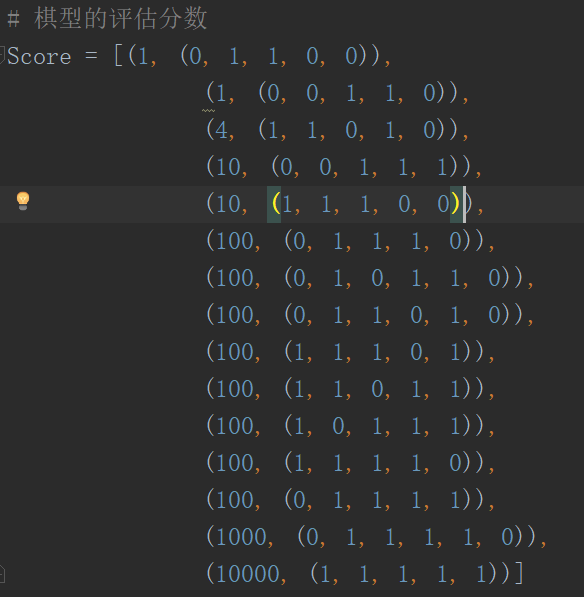

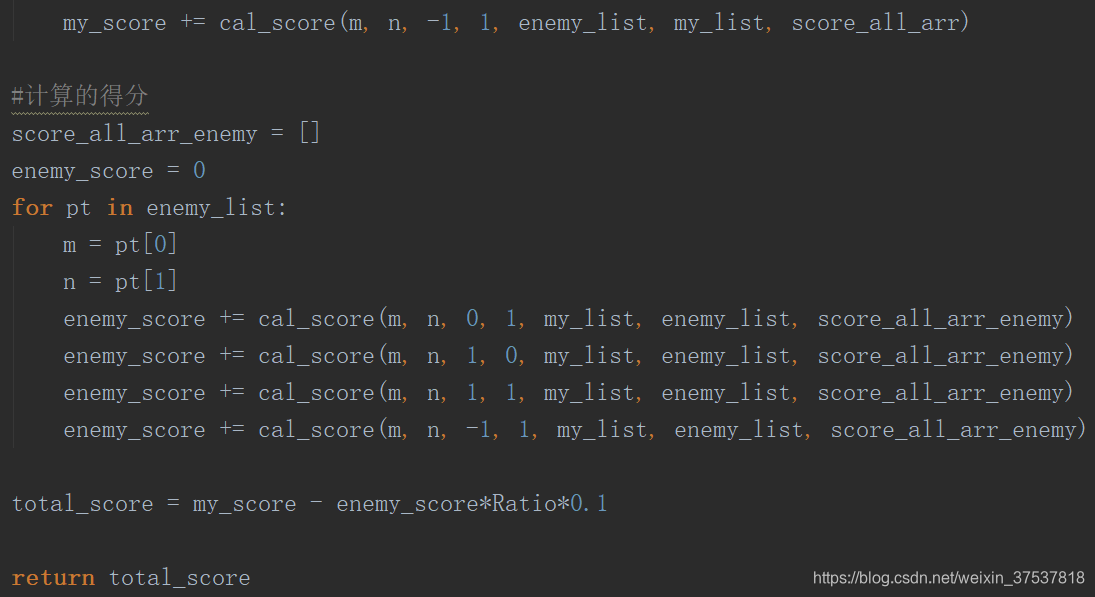

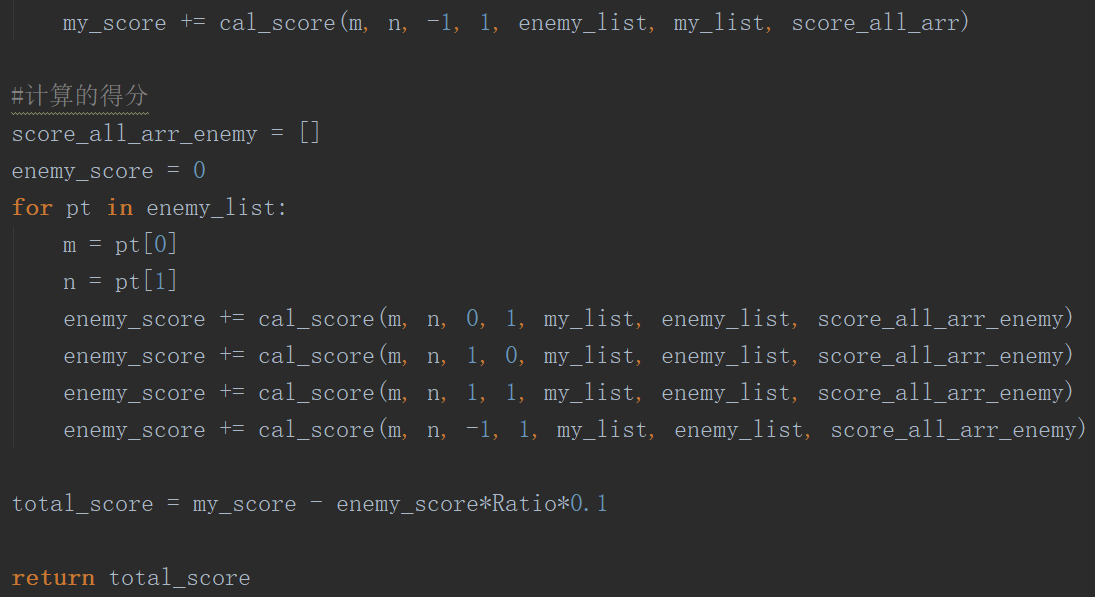

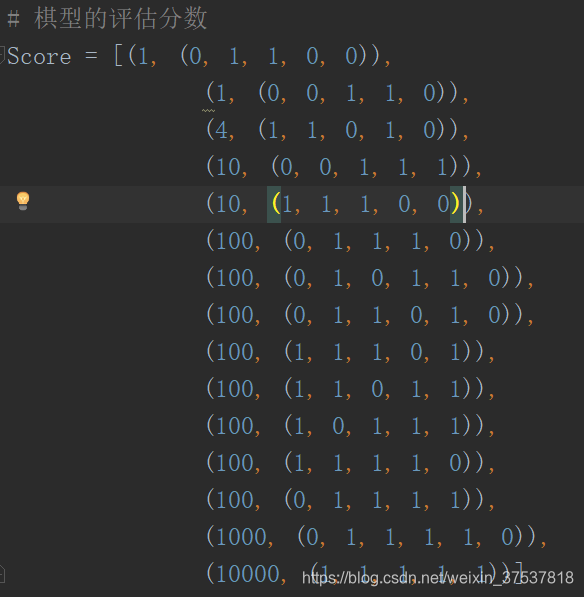

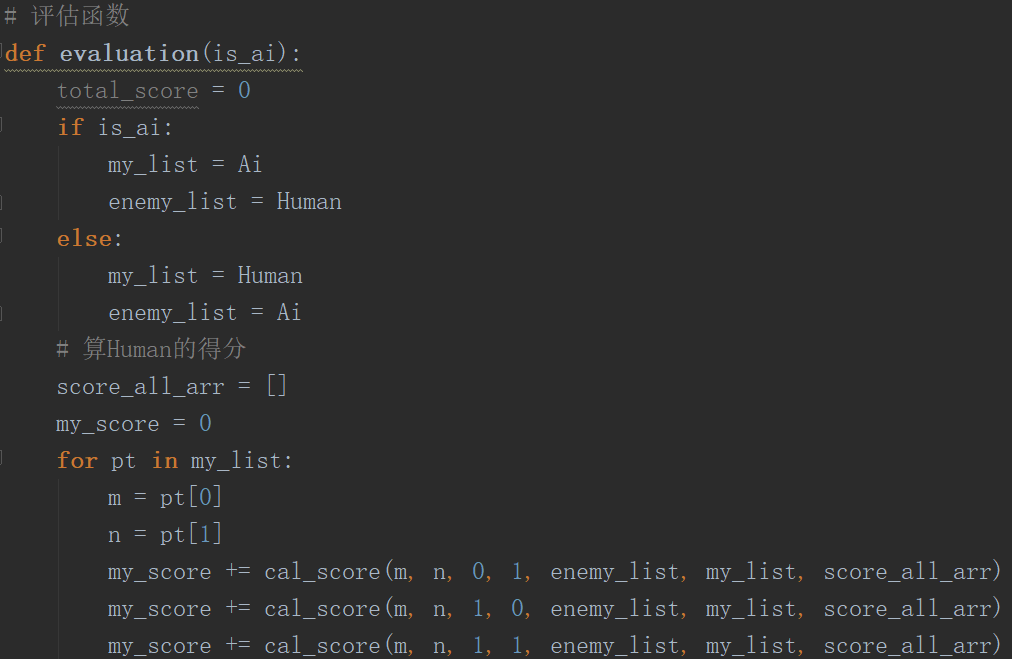

2.设计五子棋评估分数和评估函数

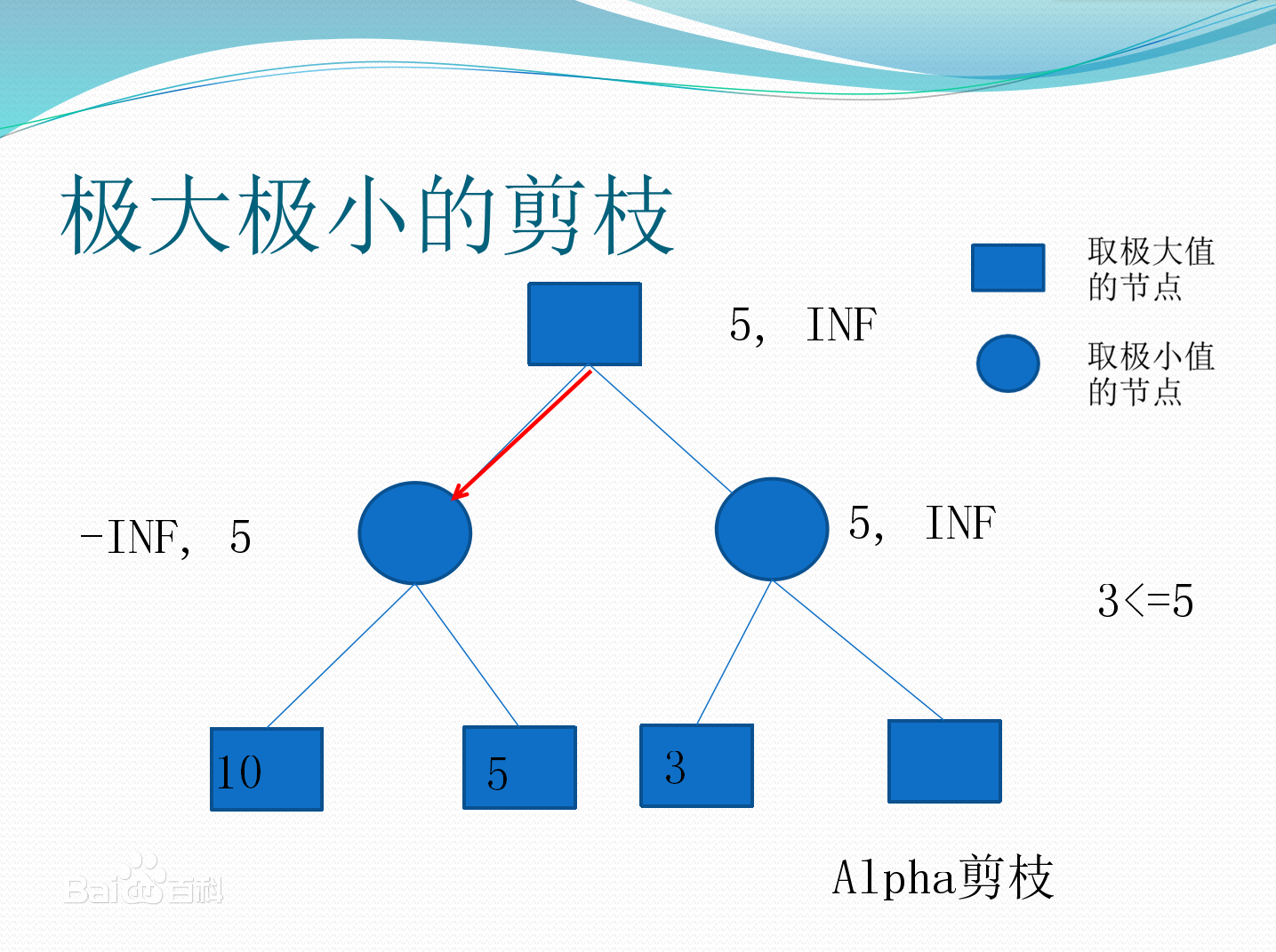

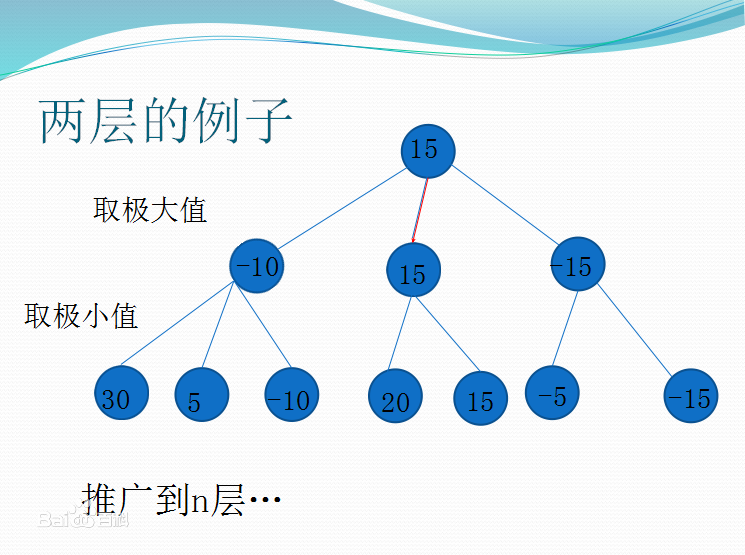

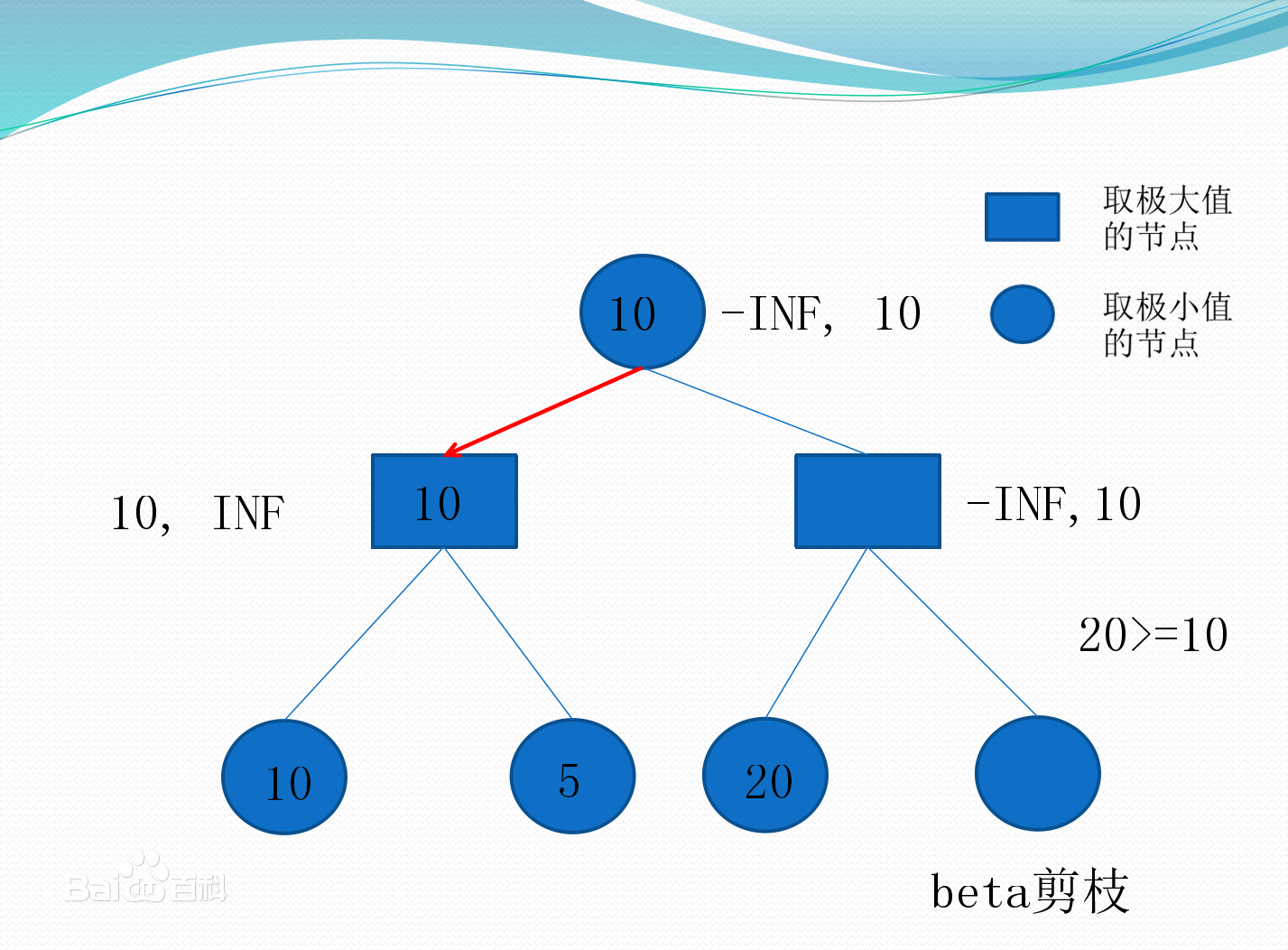

3.极大极小值搜索和Alpha_Beta减枝算法原理图：



Alpha_Beta搜索的过程如上：
~~~~      Alpha_Beta剪枝技术的基本思想或算法是，边生成博弈树边计算评估各节点的倒推值，并且根据评估出的倒推值范围，及时停止扩展那些已无必要再扩展的子节点，即相当于剪去了博弈树上的一些分枝，从而节约了机器开销，提高了搜索效率。
具体的剪枝方法如下：
(1) 对于一个与节点 MIN，若能估计出其倒推值的上确界 Beta，并且这个 Beta 值不大于 MIN 的父节点(一定是或节点)的估计倒推值的下确界 Alpha，即 Alpha>=Beta，则就不必再扩展该MIN 节点的其余子节点了(因为这些节点的估值对 MIN 父节点的倒推值已无任何影响了)。这一过程称为 Alpha剪枝。
(2) 对于一个或节点 MAX，若能估计出其倒推值的下确界 Alpha，并且这个Alpha值不小于 MAX 的父节点(一定是与节点)的估计倒推值的上确界Beta，即Alpha>=Beta，则就不必再扩展该 MAX 节点的其余子节点了(因为这些节点的估值对 MAX 父节点的倒推值已无任何影响了)。这一过程称为Beta剪枝。
从算法中看到：

1. MAX 节点(包括起始节点)的 Alpha值永不减少；
2. MIN 节点(包括起始节点)的Beta值永不增加。

在搜索期间，Alpha和 Beta值的计算如下：

1. 一个 MAX 节点的Alpha值等于其后继节点当前最大的最终倒推值。
2. 一个 MIN 节点的 Beta值等于其后继节点当前最小的最终倒推值。

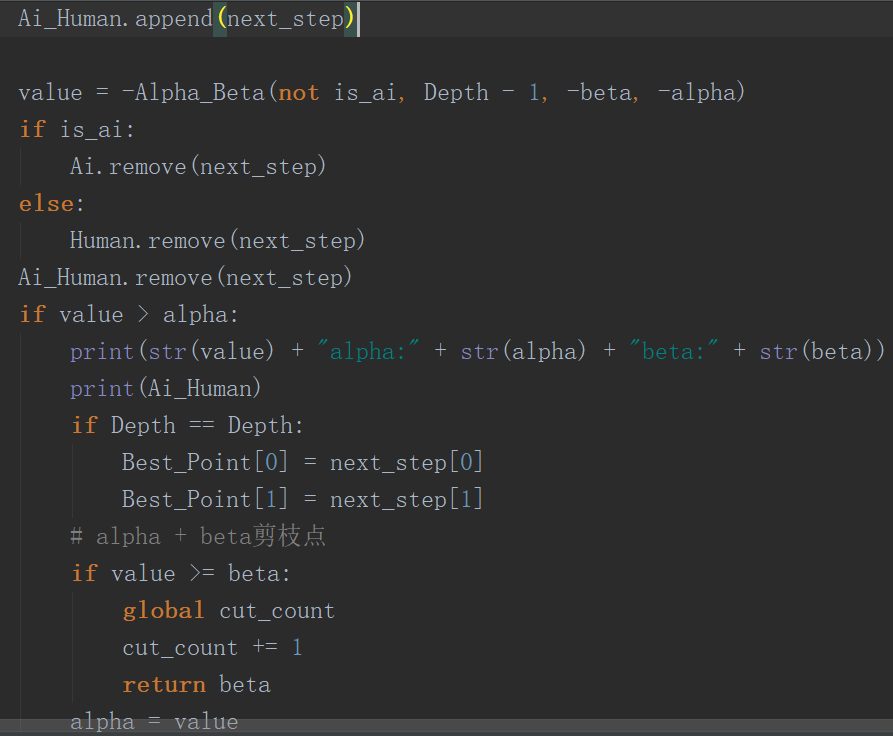

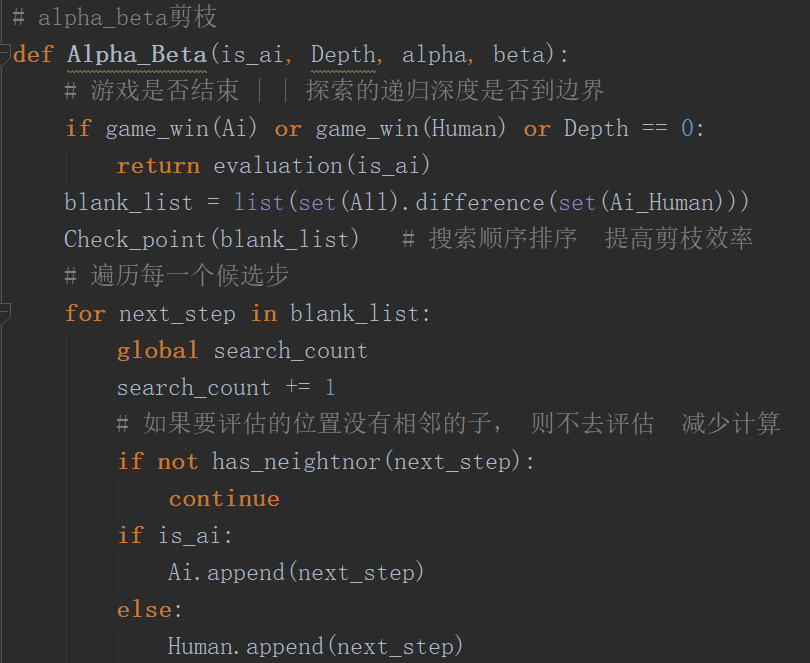

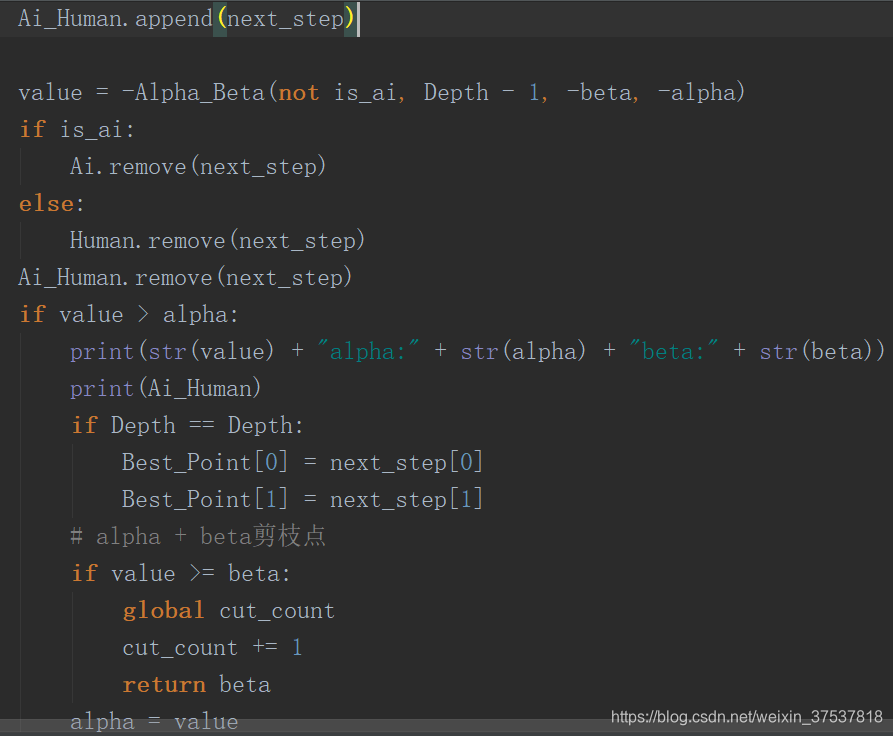

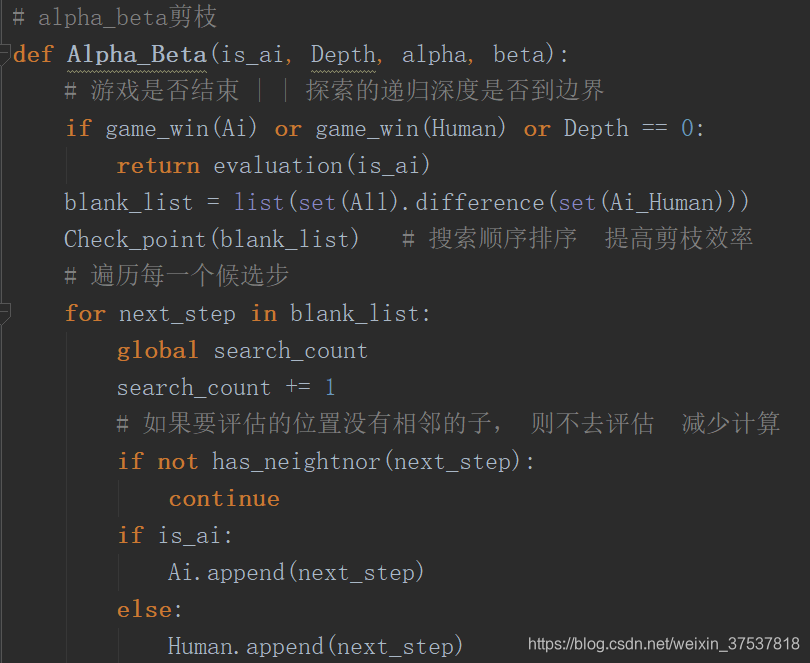

4． Alpha_Beta减枝算法代码实现：

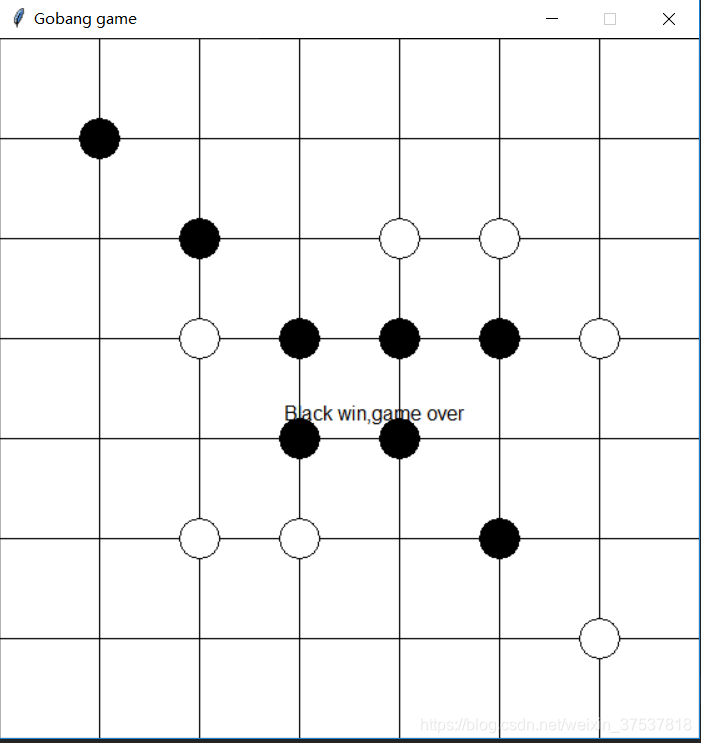

五、程序运行结果实例图：

六、程序源代码附录：

#主程序
Ai_Gobang_Main.py
import Ai_Gobang
Ai_Gobang.Ai_Gobang_Main()
#子程序
Ai_Gobang.py
from graphics import *
from math import *
import numpy as np#定义五子棋棋盘的行数，列数和窗口尺寸
Column = 7
Row = 7
Width = 80
#定义AI，Human和ALL五子棋布点
Ai = []
Human = []
Ai_Human = []# 全体棋盘的点
All = []
# AI下步最佳的位置
Best_Point = [0, 0]# 判断大于0则进攻否则防守
Ratio = 1
# 搜索深度(需要思考的步数)
Depth = 2#定义统计函数
def Count():global cut_count   # 统计剪枝次数cut_count = 0global search_count   # 统计搜索次数search_count = 0Alpha_Beta(True, Depth, -10000, 10000)print("本次共剪枝次数：" + str(cut_count))print("本次共搜索次数：" + str(search_count))return Best_Point[0], Best_Point[1]# alpha_beta剪枝
def Alpha_Beta(is_ai, Depth, alpha, beta):# 游戏是否结束 | | 探索的递归深度是否到边界if game_win(Ai) or game_win(Human) or Depth == 0:return evaluation(is_ai)blank_list = list(set(All).difference(set(Ai_Human)))Check_point(blank_list)   # 搜索顺序排序  提高剪枝效率# 遍历每一个候选步for next_step in blank_list:global search_countsearch_count += 1# 如果要评估的位置没有相邻的子， 则不去评估  减少计算if not has_neightnor(next_step):continueif is_ai:Ai.append(next_step)else:Human.append(next_step)Ai_Human.append(next_step)value = -Alpha_Beta(not is_ai, Depth - 1, -beta, -alpha)if is_ai:Ai.remove(next_step)else:Human.remove(next_step)Ai_Human.remove(next_step)if value > alpha:print(str(value) + "alpha:" + str(alpha) + "beta:" + str(beta))print(Ai_Human)if Depth == Depth:Best_Point[0] = next_step[0]Best_Point[1] = next_step[1]# alpha + beta剪枝点if value >= beta:global cut_countcut_count += 1return betaalpha = valuereturn alpha#判断落子最优点
def Check_point(blank_list):last_pt = Ai_Human[-1]for item in blank_list:for i in range(-1, 2):for j in range(-1, 2):if i == 0 and j == 0:continueif (last_pt[0] + i, last_pt[1] + j) in blank_list:blank_list.remove((last_pt[0] + i, last_pt[1] + j))blank_list.insert(0, (last_pt[0] + i, last_pt[1] + j))def has_neightnor(pt):for i in range(-1, 2):for j in range(-1, 2):if i == 0 and j == 0:continueif (pt[0] + i, pt[1]+j) in Ai_Human:return Truereturn False# 棋型的评估分数
Score = [(1, (0, 1, 1, 0, 0)),(1, (0, 0, 1, 1, 0)),(4, (1, 1, 0, 1, 0)),(10, (0, 0, 1, 1, 1)),(10, (1, 1, 1, 0, 0)),(100, (0, 1, 1, 1, 0)),(100, (0, 1, 0, 1, 1, 0)),(100, (0, 1, 1, 0, 1, 0)),(100, (1, 1, 1, 0, 1)),(100, (1, 1, 0, 1, 1)),(100, (1, 0, 1, 1, 1)),(100, (1, 1, 1, 1, 0)),(100, (0, 1, 1, 1, 1)),(1000, (0, 1, 1, 1, 1, 0)),(10000, (1, 1, 1, 1, 1))]# 评估函数
def evaluation(is_ai):total_score = 0if is_ai:my_list = Aienemy_list = Humanelse:my_list = Humanenemy_list = Ai# 算Human的得分score_all_arr = []my_score = 0for pt in my_list:m = pt[0]n = pt[1]my_score += cal_score(m, n, 0, 1, enemy_list, my_list, score_all_arr)my_score += cal_score(m, n, 1, 0, enemy_list, my_list, score_all_arr)my_score += cal_score(m, n, 1, 1, enemy_list, my_list, score_all_arr)my_score += cal_score(m, n, -1, 1, enemy_list, my_list, score_all_arr)#计算的得分score_all_arr_enemy = []enemy_score = 0for pt in enemy_list:m = pt[0]n = pt[1]enemy_score += cal_score(m, n, 0, 1, my_list, enemy_list, score_all_arr_enemy)enemy_score += cal_score(m, n, 1, 0, my_list, enemy_list, score_all_arr_enemy)enemy_score += cal_score(m, n, 1, 1, my_list, enemy_list, score_all_arr_enemy)enemy_score += cal_score(m, n, -1, 1, my_list, enemy_list, score_all_arr_enemy)total_score = my_score - enemy_score*Ratio*0.1return total_score# 每个方向上的分值计算
def cal_score(m, n, x_decrict, y_derice, enemy_list, my_list, score_all_arr):add_score = 0  # 加分项# 在一个方向上， 只取最大的得分项max_score_shape = (0, None)# 如果此方向上，该点已经有得分形状，不重复计算for item in score_all_arr:for pt in item[1]:if m == pt[0] and n == pt[1] and x_decrict == item[2][0] and y_derice == item[2][1]:return 0# 在落子点 左右方向上循环查找得分形状for offset in range(-5, 1):# offset = -2pos = []for i in range(0, 6):if (m + (i + offset) * x_decrict, n + (i + offset) * y_derice) in enemy_list:pos.append(2)elif (m + (i + offset) * x_decrict, n + (i + offset) * y_derice) in my_list:pos.append(1)else:pos.append(0)tmp_shap5 = (pos[0], pos[1], pos[2], pos[3], pos[4])tmp_shap6 = (pos[0], pos[1], pos[2], pos[3], pos[4], pos[5])for (score, shape) in Score:if tmp_shap5 == shape or tmp_shap6 == shape:if score > max_score_shape[0]:max_score_shape = (score, ((m + (0+offset) * x_decrict, n + (0+offset) * y_derice),(m + (1+offset) * x_decrict, n + (1+offset) * y_derice),(m + (2+offset) * x_decrict, n + (2+offset) * y_derice),(m + (3+offset) * x_decrict, n + (3+offset) * y_derice),(m + (4+offset) * x_decrict, n + (4+offset) * y_derice)), (x_decrict, y_derice))# 计算两个形状相交， 如两个3活 相交， 得分增加 一个子的除外if max_score_shape[1] is not None:for item in score_all_arr:for pt1 in item[1]:for pt2 in max_score_shape[1]:if pt1 == pt2 and max_score_shape[0] > 10 and item[0] > 10:add_score += item[0] + max_score_shape[0]score_all_arr.append(max_score_shape)return add_score + max_score_shape[0]def game_win(list):for m in range(Column):for n in range(Row):if n < Row - 4 and (m, n) in list and (m, n + 1) in list and (m, n + 2) in list and (m, n + 3) in list and (m, n + 4) in list:return Trueelif m < Row - 4 and (m, n) in list and (m + 1, n) in list and (m + 2, n) in list and (m + 3, n) in list and (m + 4, n) in list:return Trueelif m < Row - 4 and n < Row - 4 and (m, n) in list and (m + 1, n + 1) in list and (m + 2, n + 2) in list and (m + 3, n + 3) in list and (m + 4, n + 4) in list:return Trueelif m < Row - 4 and n > 3 and (m, n) in list and (m + 1, n - 1) in list and (m + 2, n - 2) in list and (m + 3, n - 3) in list and (m + 4, n - 4) in list:return Truereturn Falsedef gobangwin():win = GraphWin("Gobang game", Width * Column, Width * Row)win.setBackground("White")i1 = 0while i1 <= Width * Column:l = Line(Point(i1, 0), Point(i1, Width * Column))l.draw(win)i1 = i1 + Widthi2 = 0while i2 <= Width * Row:l = Line(Point(0, i2), Point(Width * Row, i2))l.draw(win)i2 = i2 + Widthreturn windef Ai_Gobang_Main():win = gobangwin()for i in range(Column+1):for j in range(Row+1):All.append((i, j))change = 0g = 0m = 0n = 0while g == 0:if change % 2 == 1:pos = Count()if pos in Ai_Human:message = Text(Point(200, 200), "不可用的位置" + str(pos[0]) + "," + str(pos[1]))message.draw(win)g = 1Ai.append(pos)Ai_Human.append(pos)piece = Circle(Point(Width * pos[0], Width * pos[1]), 16)piece.setFill('white')piece.draw(win)if game_win(Ai):message = Text(Point(100, 100), "White win,game over")message.draw(win)g = 1change = change + 1else:p2 = win.getMouse()if not ((round((p2.getX()) / Width), round((p2.getY()) / Width)) in Ai_Human):a2 = round((p2.getX()) / Width)b2 = round((p2.getY()) / Width)Human.append((a2, b2))Ai_Human.append((a2, b2))piece = Circle(Point(Width * a2, Width * b2), 16)piece.setFill('black')piece.draw(win)if game_win(Human):message = Text(Point(300, 300), "Black win,game over")message.draw(win)g = 1change = change + 1win.getMouse()win.close()
