基于LVGL7.5实现 tp手势识别

lvgl7.5 自身带的手势识别

lvgl 自身有手势识别的实现，直接看作者在论坛上提供的代码

void scr_event_cb(lv_obj_t * obj, lv_event_t e)
{if(e == LV_EVENT_GESTURE) {lv_gesture_dir_t dir = lv_indev_get_gesture_dir(lv_indev_get_act());printf("Dir: %d\n", dir);}
}lv_obj_set_event_cb(lv_scr_act(), scr_event_cb);

这段代码可以直接运行，左右上下滑动，会打印处对应的方向。
回调函数监听的是lv_scr_act()对象的。如果你的UI里面还有基于lv_scr_act()创建的其他控件，也会调到这个回调函数，这样就没法区分在哪一个界面上的手势。如果只有一个lv_scr_act()则可以监听到对应手势。
这个没有做太多的研究（对lvgl不熟悉，暂时没研究），由于我的UI界面相对层级较多，暂时没有采用这用方式，自己去实现

不满足实际需求自己实现

直接看代码

/*
*brief:	touch screen gesture handler
*param:	obj* : lv_obj_t *, event : lv_event_t
*return:touch_enum
*/
touch_enum lv_gesture_handler(lv_obj_t * obj, lv_event_t event)
{touch_enum gesture = TOUCH_UNKONW;if(event == LV_EVENT_PRESSED){touch_get_point(&tp_clicked, &tp_t);return TOUCH_UNKONW;}else if(event == LV_EVENT_RELEASED){touch_get_point(&tp_pressed, &tp_t);gesture  = touch_get_gesture(&tp_clicked, &tp_pressed);}else if(event == LV_EVENT_DEFOCUSED){touch_get_point(&tp_pressed, &tp_t);gesture  = touch_get_gesture(&tp_clicked, &tp_pressed);}return gesture;
}

其核心思想是：

1 .获取对象按下的坐标记录到tp_clicked ,我是直接在tp中直接保存的，也可以有用lvgl提供的lv_indev_get_point的函数

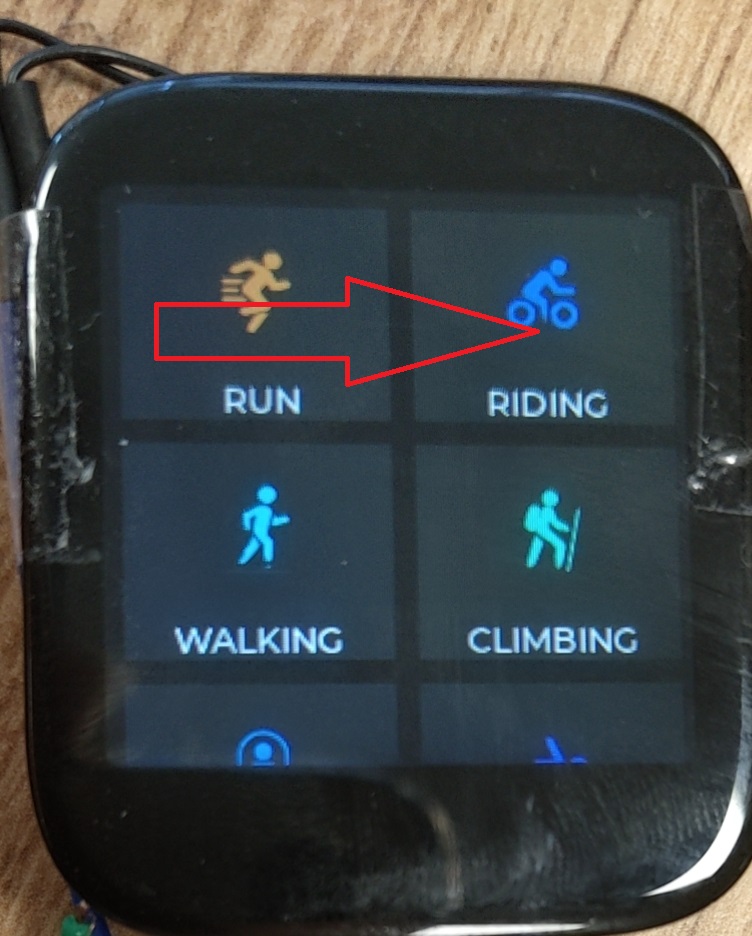

2. 继续监控抬起事件，同样记录到tp_pressed，如果有失去焦点事件，同样保存到tp_pressed中，特别说明，这两个时间是互斥的，不会同时发生（我之前的做法是没有监控LV_EVENT_DEFOCUSED，当一个界面两个图标，如下图，从左往右滑动的手势，就会误触到右边的图标）。
3. 关于坐标的处理，比较按下和抬起（失去焦点）坐标的比较，判断是哪个放下的，网上有很多教程

#define LENGHT_PRESSED_RELEASED_X_ABS 0 //abs of press x - release x
#define LENGHT_PRESSED_RELEASED_Y_ABS 0 //abs of press y - release y
/*
*brief:	touch screen(slide) get gesture(touchpad rekeased #LV_EVENT_RELEASED call it)
*param:	tp_struct * : start & end (press & release touch screen)
*return:touch_enum
*/
touch_enum touch_get_gesture(tp_struct * start,tp_struct * end)
{short x,y,abs_x,abs_y;x = end->x - start->x;y = end->y - start->y; abs_x = abs(x);abs_y = abs(y);TOUCH_PRINTF("\r\n x= %d y=%d abs_x = %d abs_y = %d",x,y,abs_x,abs_y);if(abs_x > abs_y && x > LENGHT_PRESSED_RELEASED_X_ABS){TOUCH_PRINTF("\r\nTOUCH_RIGHT");return TOUCH_RIGHT;}else if(abs_x > abs_y && x < LENGHT_PRESSED_RELEASED_X_ABS){TOUCH_PRINTF("\r\nTOUCH_LEFT");return TOUCH_LEFT;}else if(abs_x < abs_y && y > LENGHT_PRESSED_RELEASED_Y_ABS){TOUCH_PRINTF("\r\nTOUCH_UP");return TOUCH_UP;}else if(abs_x < abs_y && y < LENGHT_PRESSED_RELEASED_Y_ABS){TOUCH_PRINTF("\r\nTOUCH_DOWN");return TOUCH_DOWN;}else{return TOUCH_UNKONW;}
}

总结

lvgl Tabview 控件中添加两个或两个以上的 tab 这个就是手势的判断，page 等一些控件都是有手势滑动的操作，理论上用这种控件都是可以的。最初做的时候，就是按照现在这种方式去实现的，用的效果还算能够接受，就没有研究太多，以后在研究系统自带的手势。
如有不正确的地方欢迎指正。
