AD20/Altium designer——如何从立创EDA专业版获取元器件的3D模型

         对于大部分元器件的3D模型，我们可以从3D模型网站下载 ：3D ContentCentral

         教程可参考：AD20/Altium designer——如何给元器件添加3D模型

        当然我们也以从立创EDA专业版下载元器件的3D模型，本篇将介绍如何从立创EDA下载元器件的3D模型。

一、打开立创EDA专业版

        立创EDA专业版在线网址：立创EDA专业版

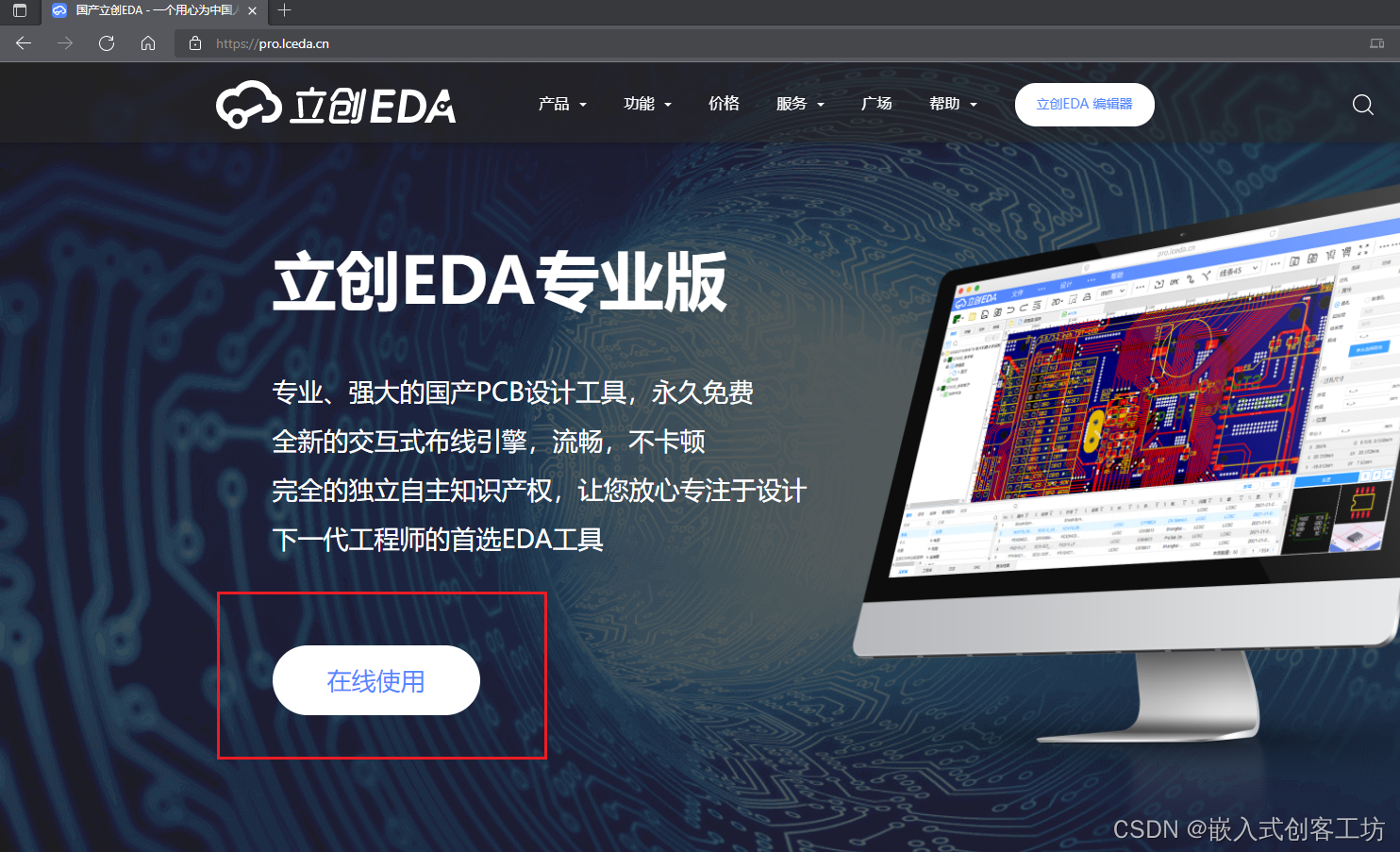

                 点击在线使用

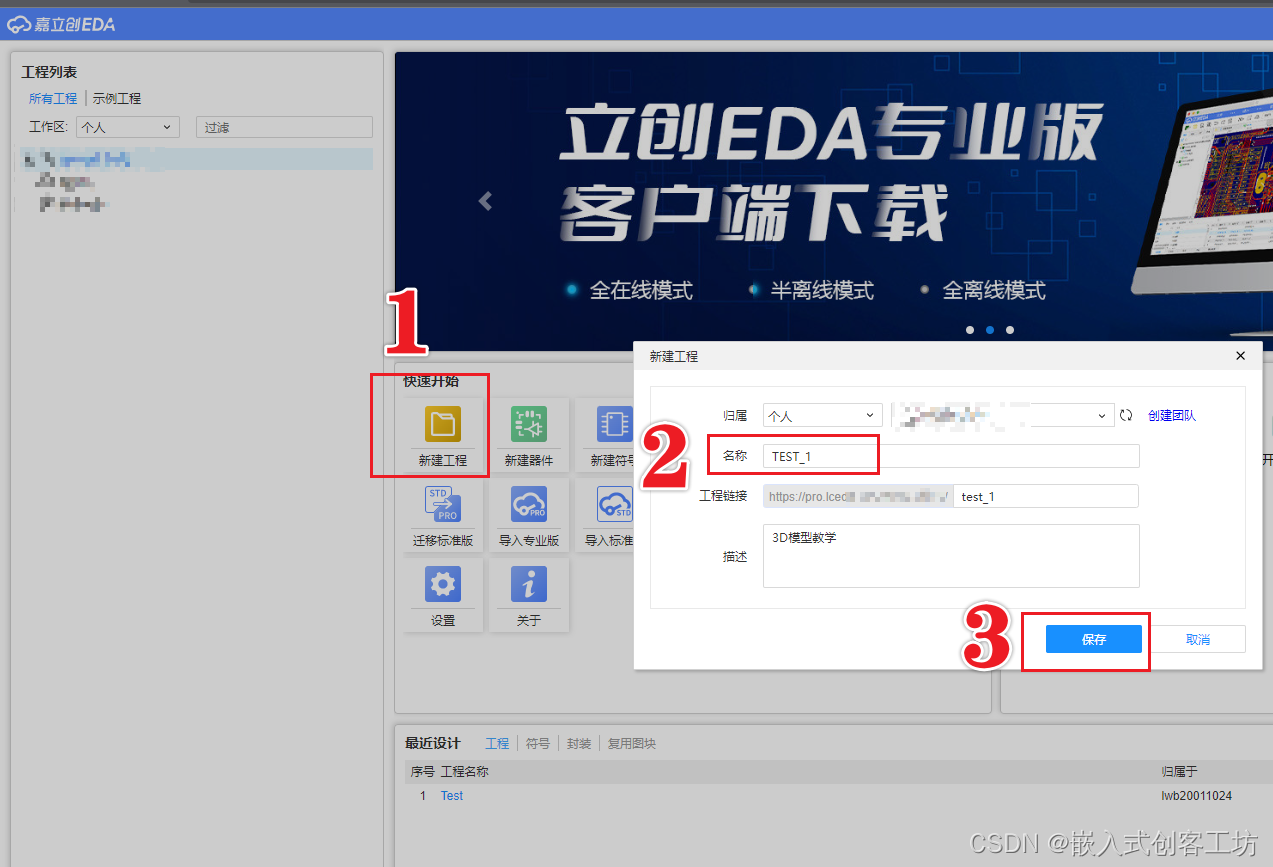

二、登录后新建工程

三、搜索3D模型

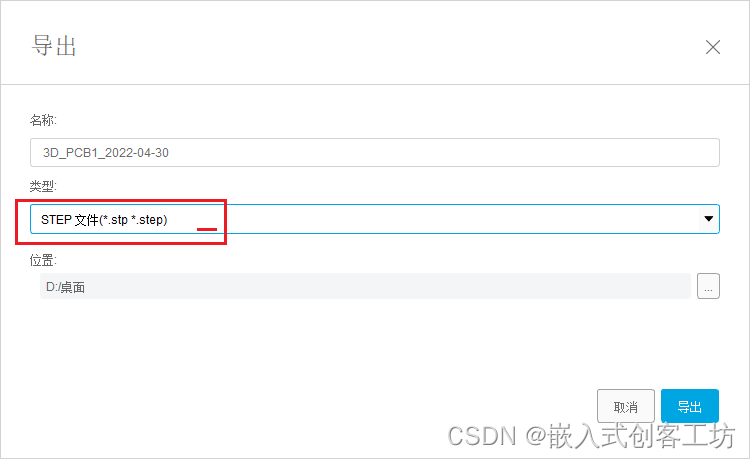

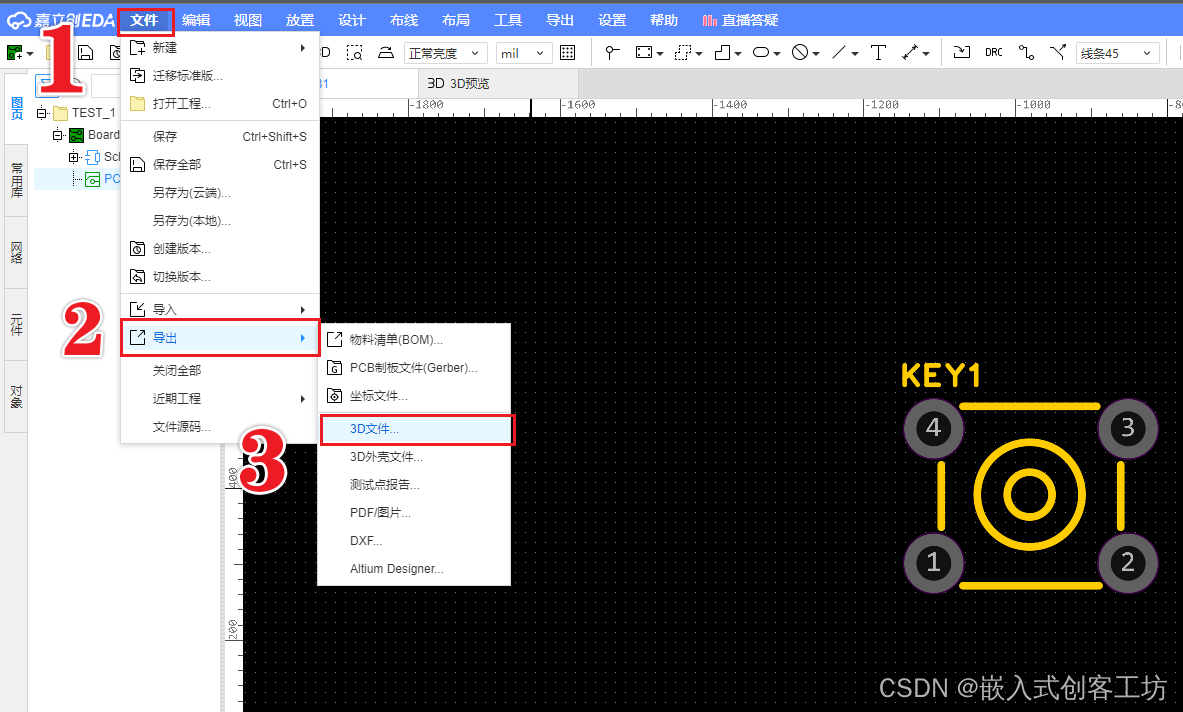

四、下载模型

         注意：需要选择PCB+元件模型

五、对step文件进行处理

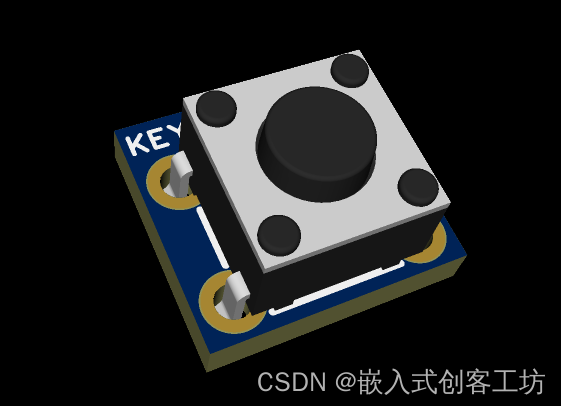

        进过前面四步，我们下载后的3D模型是这样的:

         显然这不是我们最后想要的，我们只想要元器件的模型，但是立创EDA导出的模型会带上PCB板，这时候我们就要对文件进行处理，把PCB板的模型删除掉。

        这里我用的处理软件是Fusion360，其实用什么软件没有严格要求，能处理step文件即可，我们这一步做的仅仅是打开这个3D文件，把PCB模型删除后再重新导出3D文件而已。

        如果是用Fusion360处理，如下：

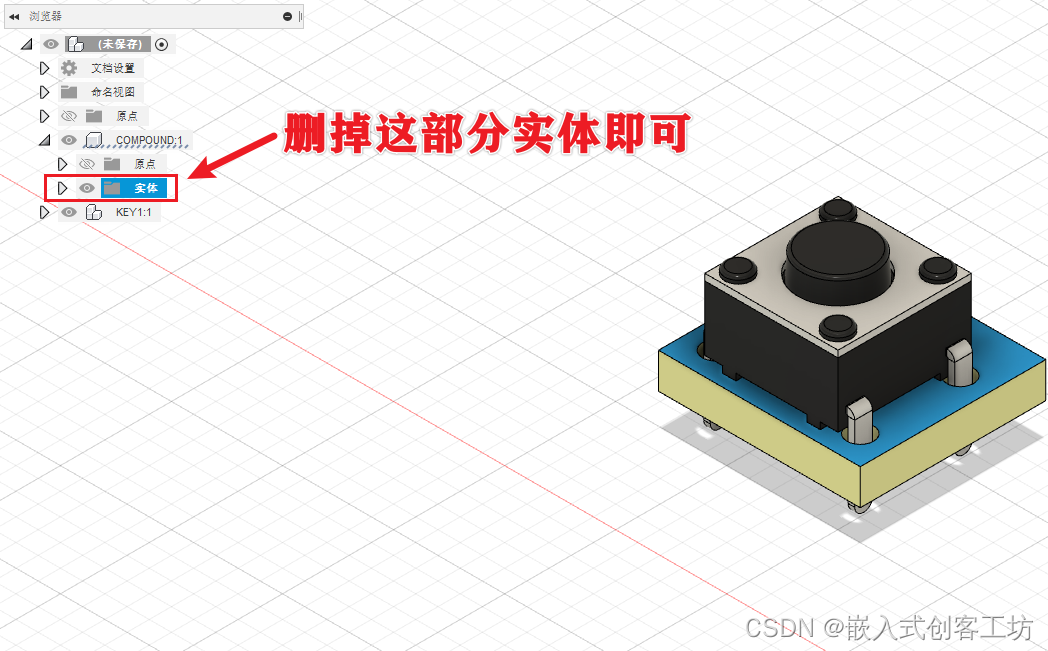

打开文件后 ↓  ↓ ↓

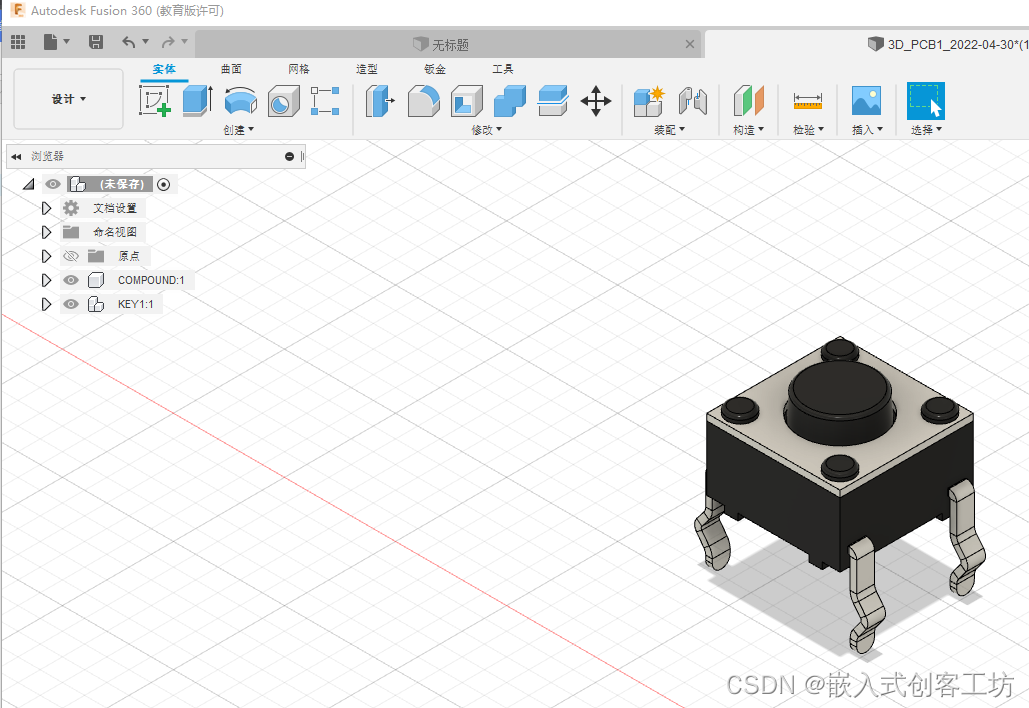

 删掉后就是我们最后想要的↓ ↓ ↓

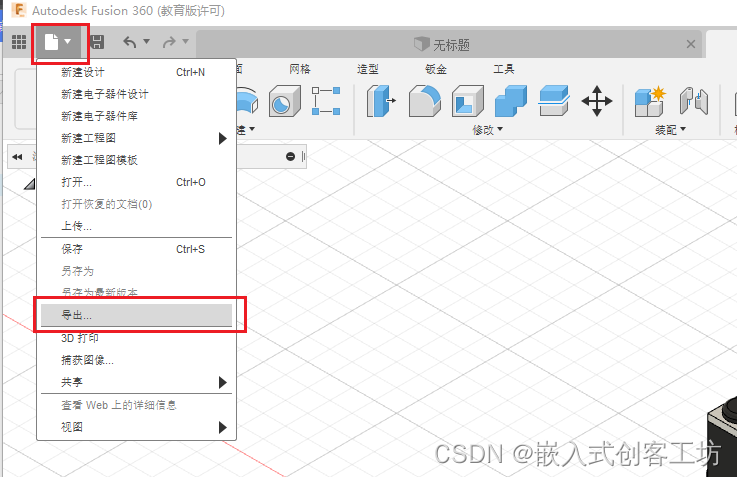

 之后再重新导出step文件↓ ↓ ↓

 六、在AD中添加元器件模型

        由于在另一篇已经提及过添加教程，在此便不再赘述了，跳转连接：

     AD20/Altium designer——如何给元器件添加3D模型
