Matlab Simulink capabilities with baxter（显示机器人运动状态）

1、前记

       本文主要是利用baxter机器人的URDF文件可以在Simulink中生成可视化模型，并根据关节的驱动方式选择以关节角度变化来驱动模型运动。其中关节的变化来源于baxter机载ROS下的主题消息，在Simulink中通过Subscribe订阅主题下的消息获得数据。

2、主要模块

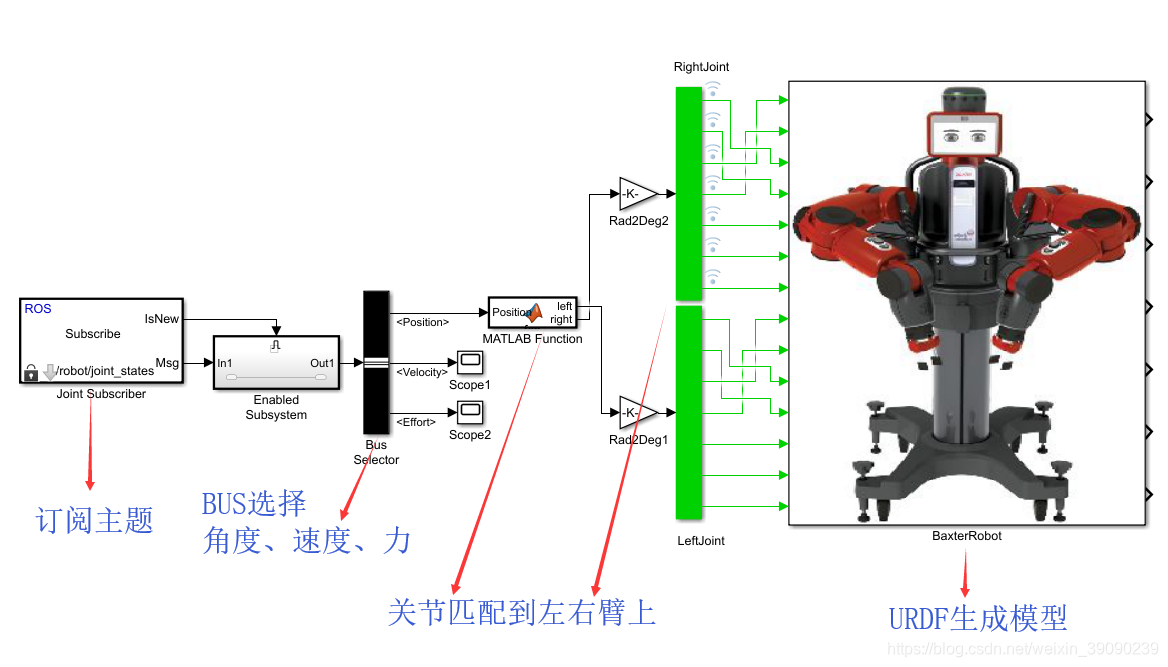

2.1.主要模块搭建如下图

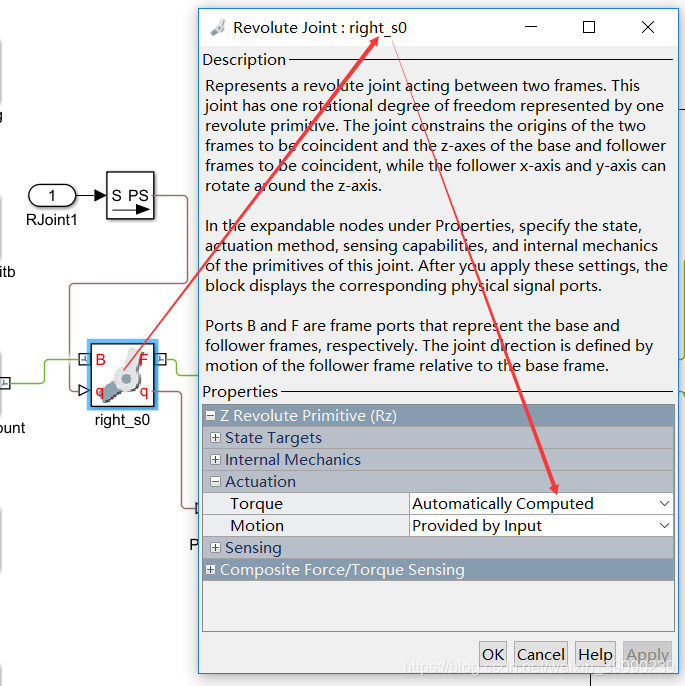

（1）其中URDF生成模型中各关节的驱动选择如下：

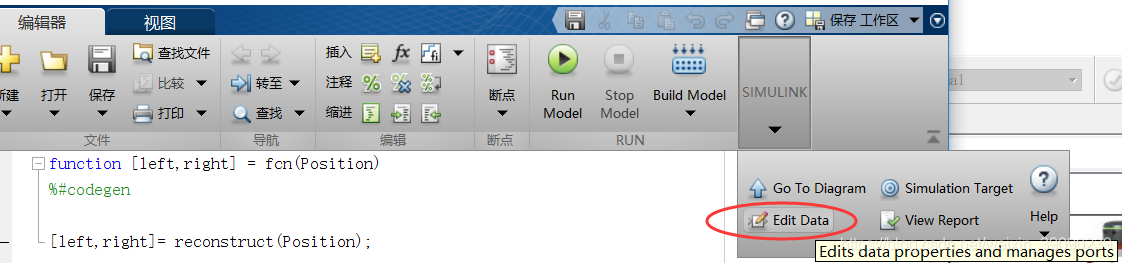

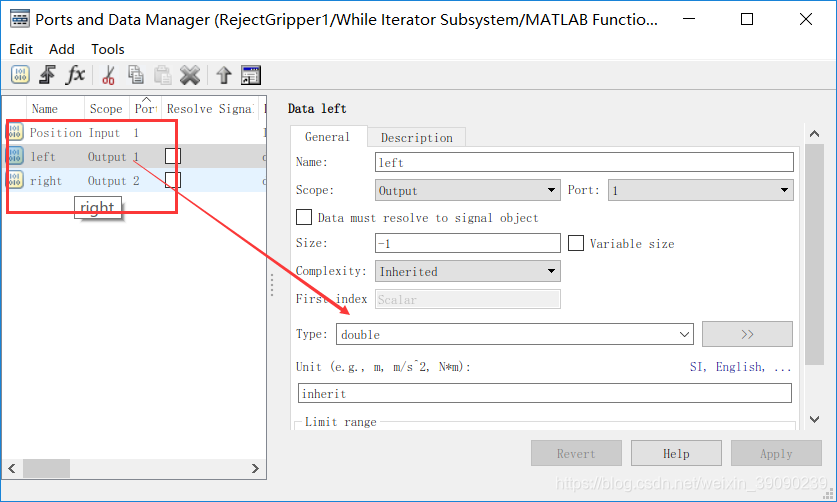

（2）MATLAB函数内容如下：可能需要编辑数据类型，如下截图

function [left,right] = fcn(Position)
%#codegen[left,right]= reconstruct(Position);

代码中reconstruct是因为订阅消息时同一个主题下有关节的还有抓手的。这里是计划想个办法把抓手的消息过滤掉。

reconstruct代码如下：不过这个方式还是没能过滤掉抓手消息，效果在下面可以看到。

function [left,right]=reconstruct(Position)
a=length(Position);
if a==17
left = Position(3:9);
right = Position(10:16);
elsereturn
end
end

详细：https://ww2.mathworks.cn/matlabcentral/answers/440053-subscribe-the-topic-robot-joint_states-but-i-get-l_gripper_l_finger_joint-message

（3）仿真时间设为inf无穷，仿真算法选择如下：

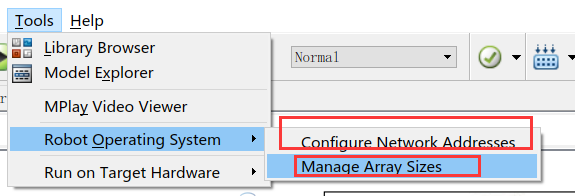

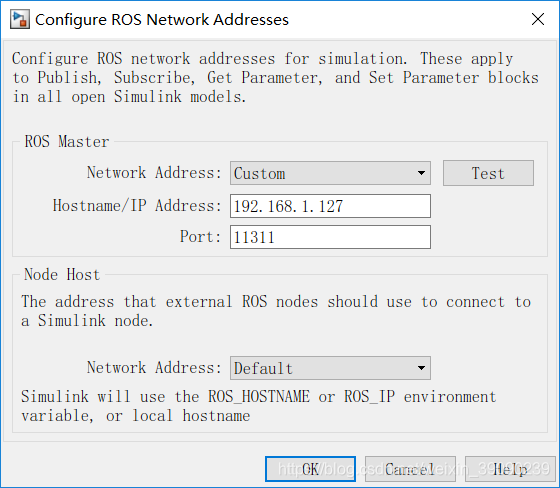

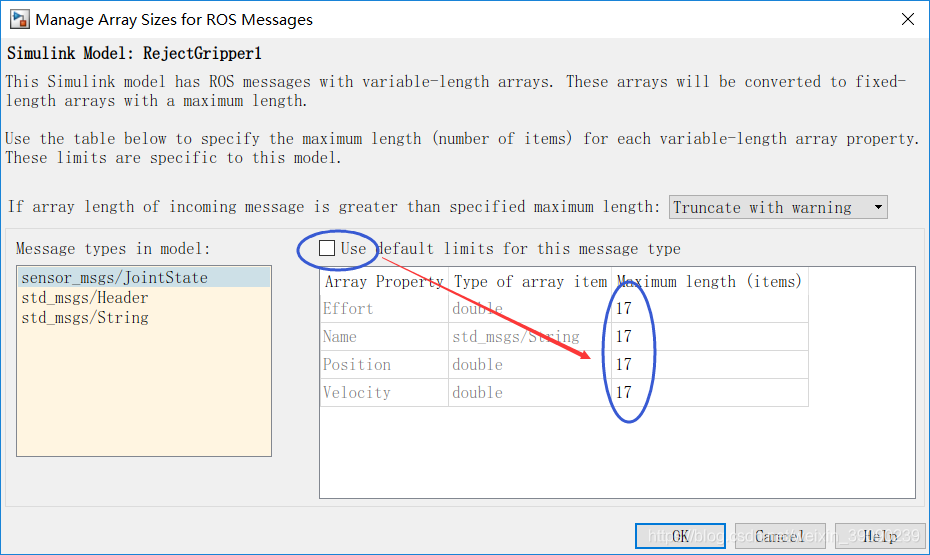

（4）机器人ip设置和数据管理设置：

3、结果

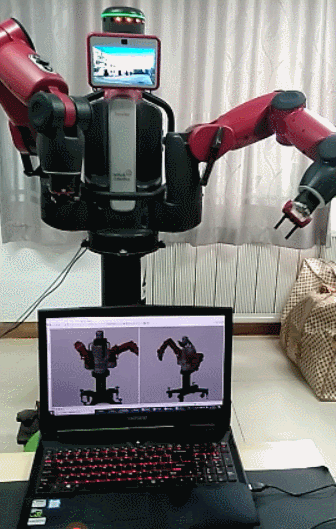

由于没有过滤到抓手的消息，结果显示的机器人模型抖动很厉害。
