AD自动命名元器件——只重命名特定元器件

目录

一、实现目标：自动命名3个特定器件，IC。

二、操作

1、用AD打开放置好元器件的原理图

2、英文输入法下，按键TAA，快速打开:Tool→annotation→annotate schematics…

3、在schematic sheet to annotate栏勾选需要命名的原理图，并在proposed change list栏右键→ designator→lock all designators，锁定所有的元件位号。

4、按住shift键，多选需要自动命名的元件，右键→ designator→unlock selected designators，解锁需要自动命名位号的元件。

 5.点击update changes list​

 5.1、提示所选择中有3个未明确位号的器件已经从之前的位号变成新位号，点击ok。

 6、点击接受改变​

 6.1、在弹出窗口点击执行改变​

 6.1.1绿√显示执行改变的位号，点击close，再点击close。

 6.2、再回到原理图，可看到原先三个未确定位号的芯片已经自动命名为U2、U3、U4。​

一、实现目标：自动命名3个特定器件，IC。

二、操作

1、用AD打开放置好元器件的原理图

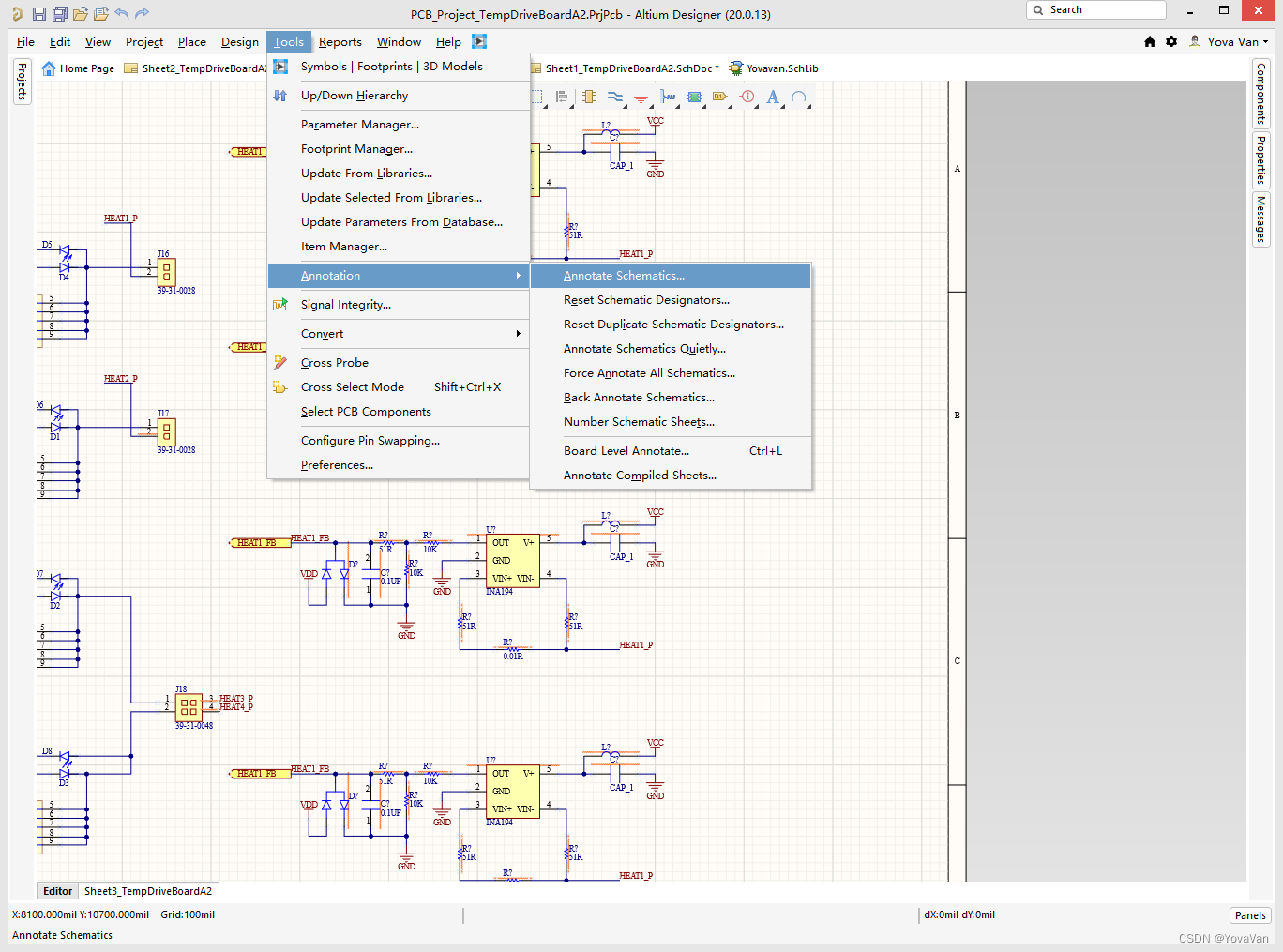

2、英文输入法下，按键TAA，快速打开:Tool→annotation→annotate schematics…

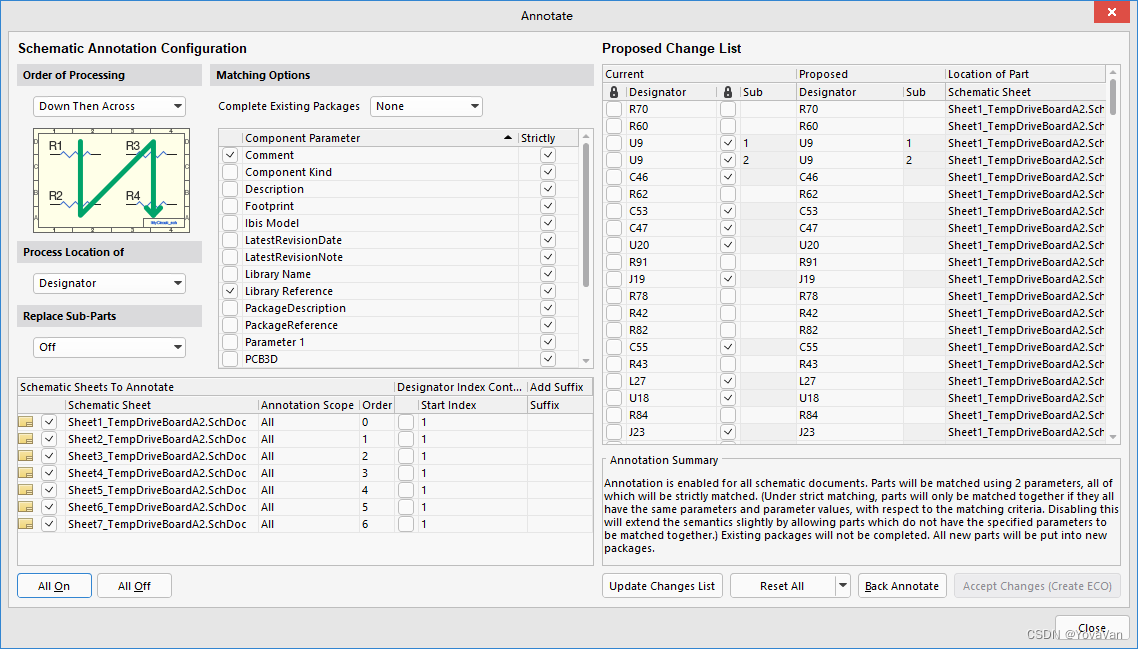

2.1、弹出annotate窗口

3、在schematic sheet to annotate栏勾选需要命名的原理图，并在proposed change list栏右键→ designator→lock all designators，锁定所有的元件位号。

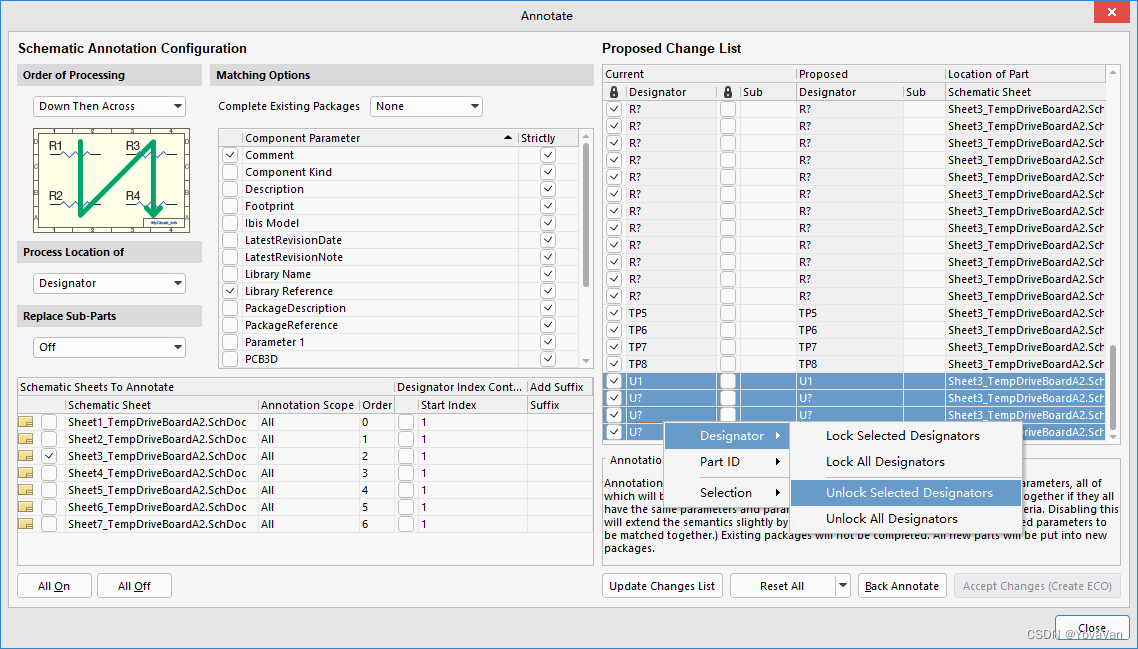

4、按住shift键，多选需要自动命名的元件，右键→ designator→unlock selected designators，解锁需要自动命名位号的元件。

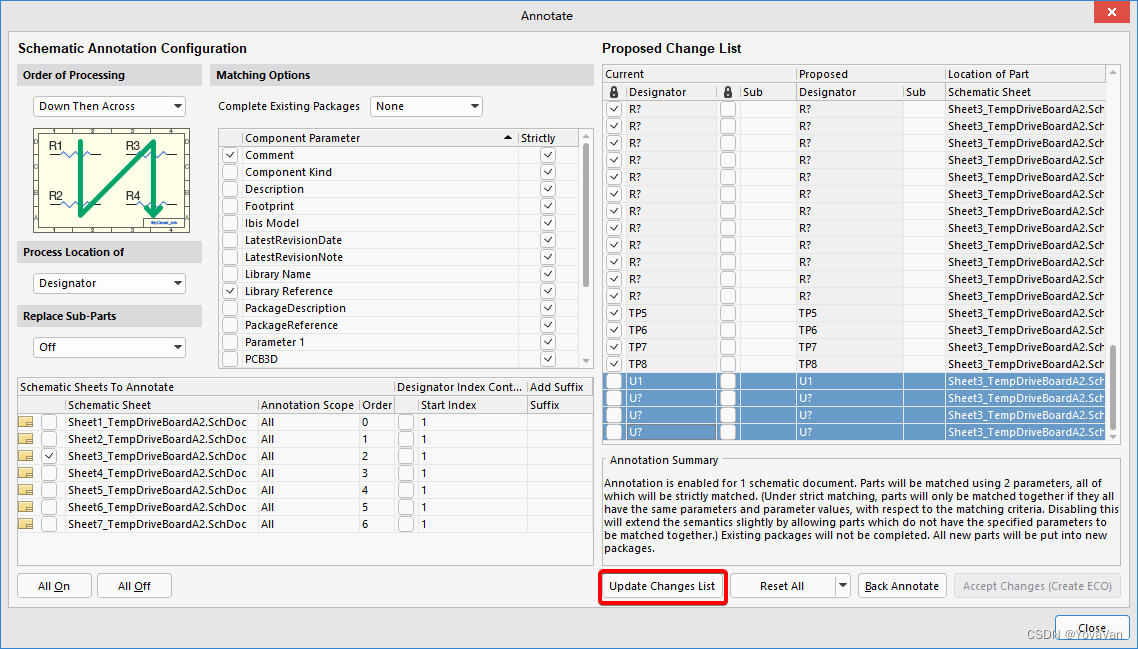

 5.点击update changes list

 5.1、提示所选择中有3个未明确位号的器件已经从之前的位号变成新位号，点击ok。

 6、点击接受改变

 6.1、在弹出窗口点击执行改变

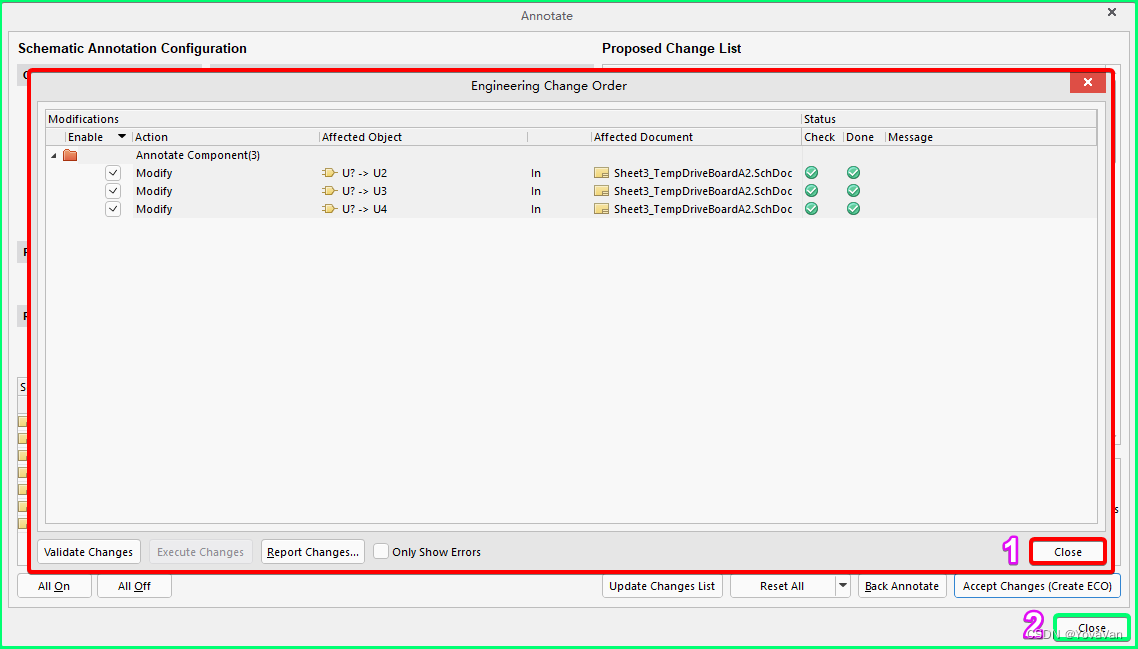

 6.1.1绿√显示执行改变的位号，点击close，再点击close。

 6.2、再回到原理图，可看到原先三个未确定位号的芯片已经自动命名为U2、U3、U4。
