verdi将rtl中参数信号位宽导出为数字导出rtl层次

目录

1.参数导出为数字

1.1 copy full path

1.2 save selected signal to file

2.将某个Hierarchy下的所有实例化层次导出

1.参数导出为数字

parameter BIT_W = 8;
wire [BIT_W-1:0]  data_o;

在RTL中常常使用parameter来定义信号位宽，此种情况下在vim阅读代码时对信号位宽并不能直观的看到，另外一种情况在实例化该模块时，如果带上这些参数位宽，就需要在实例化的module里重新定义一遍参数。有没有方法一次性将这些信号的参数化位宽直接转为数字呢？

我们知道rtl编译并用verdi打开之后，鼠标选中参数就会显示这个参数的值，但这效率太低，下面介绍两种方法：

1.1 copy full path

由图可以看到arid位宽为参数，将信号添加到波形，看到显示的是数字位宽，此时将波形中这些信号选中，右键->copy full path就可以复制到文本文档中。当然也可以在代码窗口选中右键->copy full path，这样就不用添加到wave

1.2 save selected signal to file

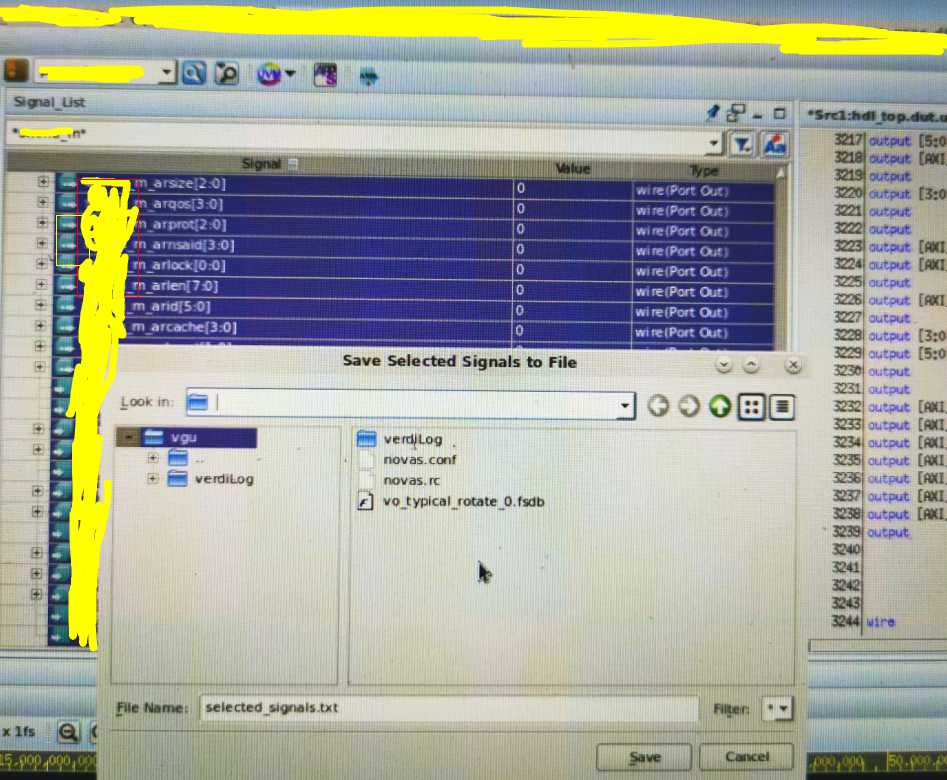

首先在菜单栏 点击view->signalList窗口，可以看到所有信号位宽都是数字的，过滤出自己关心的信号，选中这些信号右键->save selected signals to file就可以保存为文本文件。

2.将某个Hierarchy下的所有实例化层次导出

在instance窗口选择某一例化层次，右键-> Export Hierarchy即可
