ARM平台FS6818/s5p6818开发板实验5 —— ADC实验
ADC实验：
实验内容：
编写ADC程序，通过FS6818开发板上的电位器，改变ADC通道输入的电压值，经过ADC转换的值打印到终端。
实验目的：
熟悉开发环境；掌握s5p6818处理器ADC模块的使用和编程。
实验平台：
FS_6818开发平台，Ubuntu，secureCRT。
ADC：模数转换器：将模拟信号转换为数字信号的一个器件。
eg1： 模拟电压值0-1.8V ，转为8位的数字量
0 -----》0000 0000 0
1.8V---》1111 1111 255
将1.8平均分成256份，测量的数字量乘以一份的值，就是实际的模拟值。
eg2： 模拟电压值0-1.8V ，转为12位的数字量
0 -----》0000 0000 0000 0
1.8V---》1111 1111 1111 4095
将1.8平均分成4096份，测量的数字量乘以一份的值，就是实际的模拟值。
ADC转换为数字量位数越大，转换的精度越高。

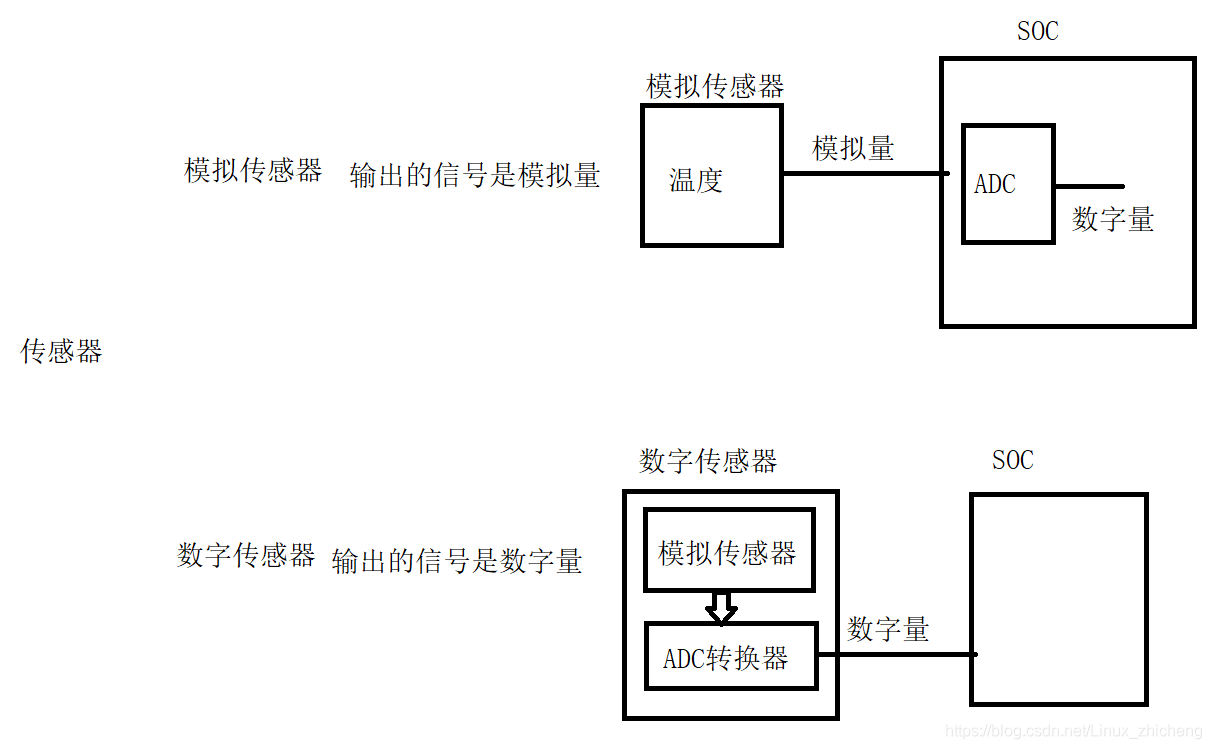

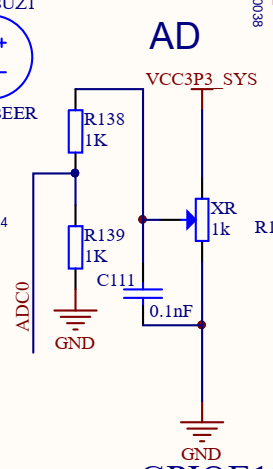

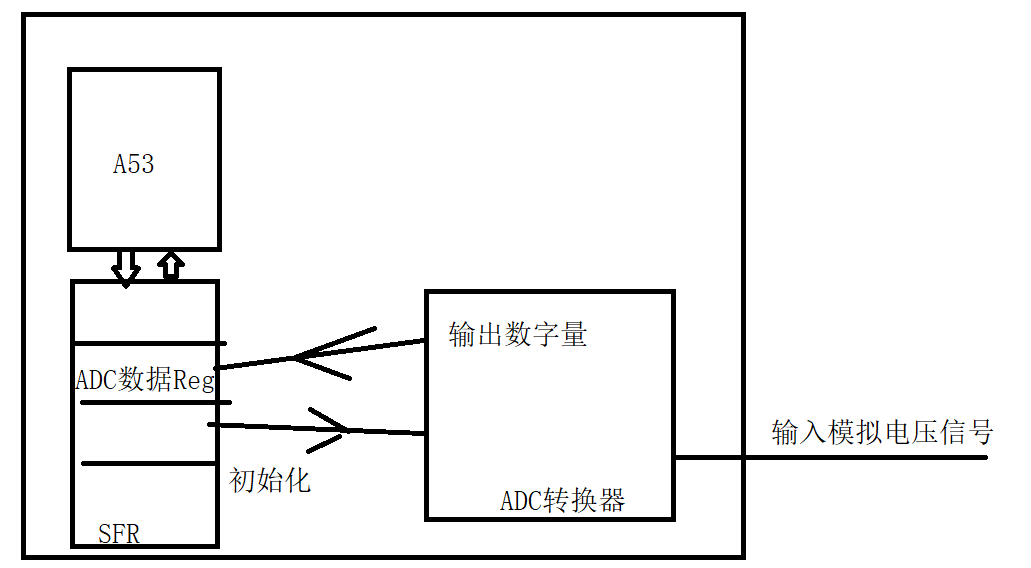

- 分析电路图
- 分析芯片手册
会看视频的7月10日下午第二节课：15:5
编程流程图如下：
- 编写代码
main.c
#include "led.h"
#include "pwm.h"
#include "delay.h"
#include "uart0.h"
#include "wdt.h"
#include "adc.h"
int main()
{hal_led_init();
// hal_pwm_init();hal_uart_init();hal_wdt_init();hal_adc_init();Tri_String("ADC Test\n");while(1){// 喂狗或不喂狗WTCNT = 4687 * 10;// ADCprintf("adc value = %d\n", get_adc_value());delay_ms(100);// Tri_Byte(Recv_Byte()+1);
// printf("pwm test!\n");// led_flash(500);
// hal_pwm_switch(299, 149, ON);
// delay_ms(1000);
// hal_pwm_switch(299, 149, OFF);
// delay_ms(1000);}return 0;
}
adc.c
#include "adc.h"void hal_adc_init(void)

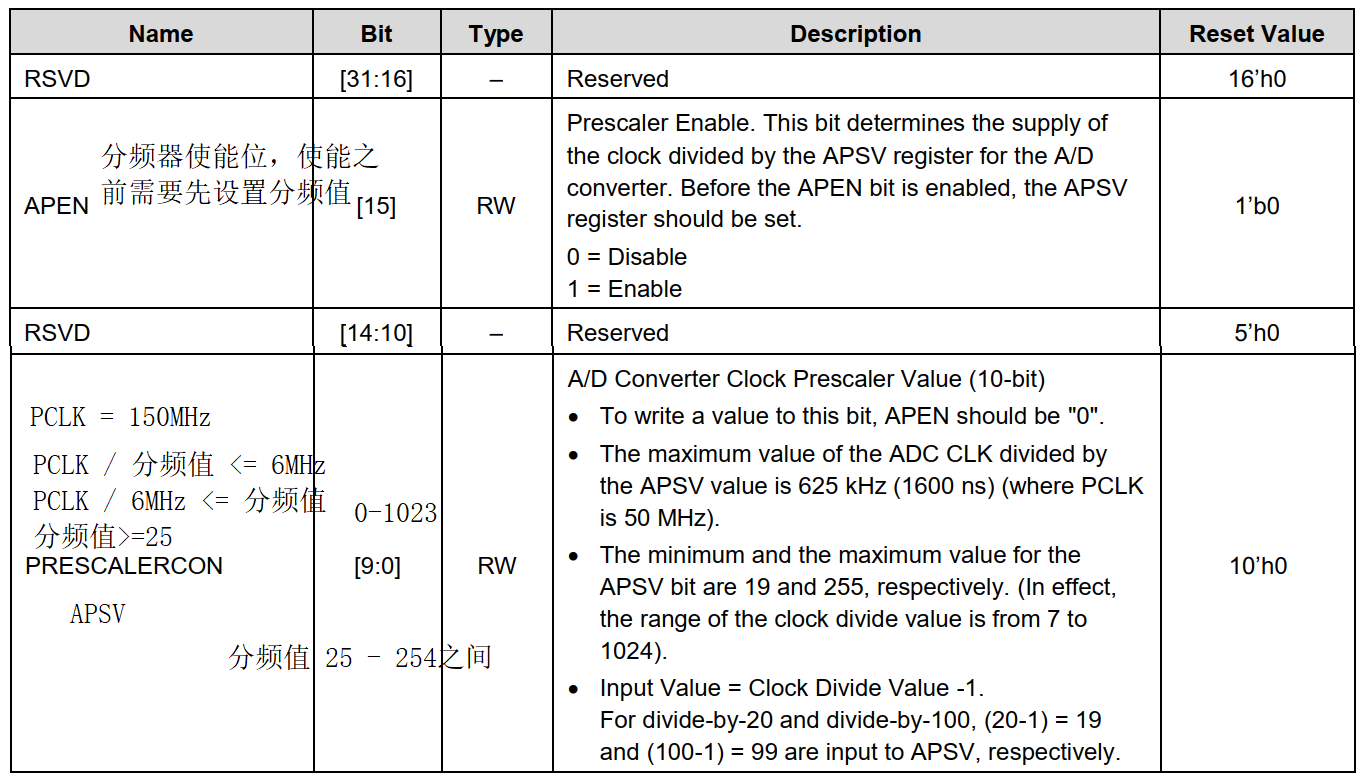

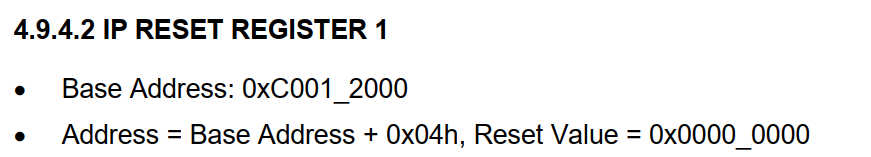

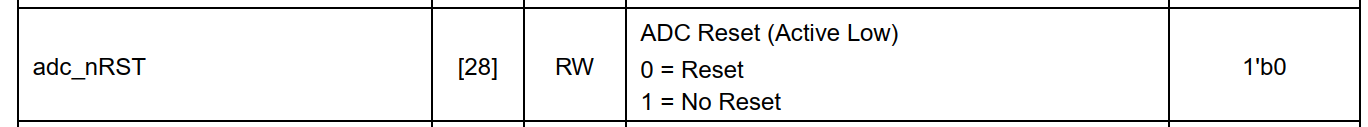

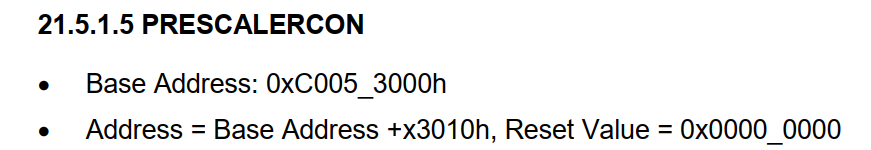

{// 4.9.4.2 IP_RESET_REFISTER0/1/2unsigned int *ip_reset1 = (unsigned int *)0xC0012004;*ip_reset1 = *ip_reset1 & (~(0x1 << 28));*ip_reset1 = *ip_reset1 | (0x1 << 28);//1.设置读取转换结果的延时时间 ADCCON[13:10] = 0b0000ADCCON &= (~(0xF << 10));//2.开启电源源之后，延时几个周期可以开启ADC转换 //a)ADCCON[9:6] =ADCCON 0x6ADCCON &= (~(0xF << 6));ADCCON |= (0x6 << 6);//3.ADC输入的通道选择 ADCCON[5:3] = 0b00 ADCCON &= (~(0x7 << 3)); //4.开启ADC的电源 ADCCON[2] = 0b0ADCCON &= (~(1 << 2));//5.设置ADC的分频值 PRESCALERCON[9:0] = 199PRESCALERCON &= (~(0x3FF));PRESCALERCON |= (199);//6.设置ADC的分频使能位 PRESCALERCON[15] = 0b1PRESCALERCON |= (1 << 15);
}
int get_adc_value(void)
{int value = 0;// 1.开启ADC转换 ADCCON[0] = 0b1ADCCON |= 1;// 2.判断ADC转换是否结束 读ADCCON[0]是否为0，//a)如果没有转换结束，如果没有转换结束在此等待DC转换结束，while(ADCCON & 1); // 重点理解// 3.读取ADC的转换结果 ADCDAT[11:0]// 4.将数字量的结果通过公式转换为模拟量 // value = ADCDATAT * 1800 / 4095 * 2; 单位mv value = ADCDAT & 0xFFF;value = value * 1800 / 4095 * 2;return value;
}
adc.h
#ifndef __ADC_H__
#define __ADC_H__#include "s5p6818.h"void hal_adc_init(void);
int get_adc_value(void);
#endif //__ADC_H__
