思科GNS3配置ACL访问控制列表（标准、拓展、命名控制列表）

实例一：标准访问控制列表的配置

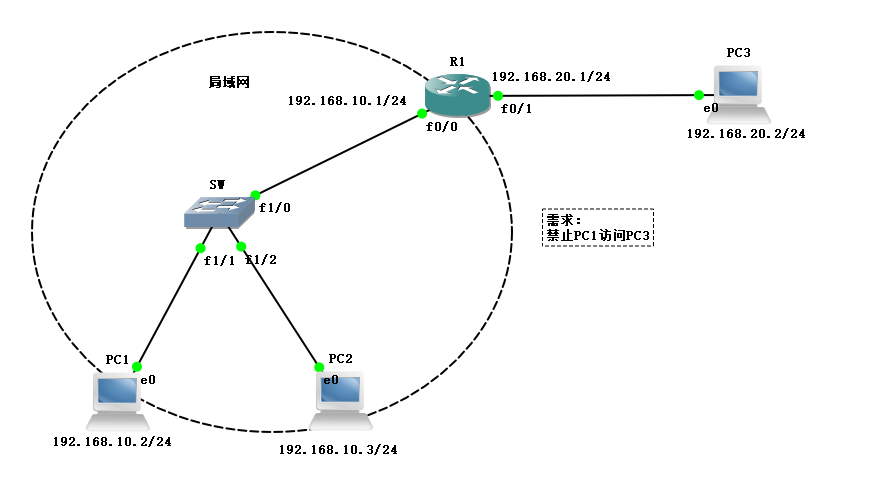

拓扑图如下：

通过配置标准访问列表，禁止PC1主机访问PC3主机。

（1）进行sw的配置如下：

SW#configure terminal    //进入全局模式
Enter configuration commands, one per line.  End with CNTL/Z.
SW(config)#no ip routing    //关闭路由功能
SW(config)#int f1/0   //进入接口模式
SW(config-if)#speed 100   //设置速率为100M
SW(config-if)#duplex full   //设置全双工
SW(config-if)#exit   //退出
SW(config)#
*Mar  1 00:12:46.291: %LINK-3-UPDOWN: Interface FastEthernet1/0, changed state to up
SW(config)#

（2）进行R1的配置如下：

R1#conf t   //进入全局模式
Enter configuration commands, one per line.  End with CNTL/Z.
R1(config)#int f0/0   //进入接口模式
R1(config-if)#ip add 192.168.10.1 255.255.255.0   //配置IP地址与子网掩码
R1(config-if)#no shut   //开启接口
*Mar  1 00:12:48.579: %LINK-3-UPDOWN: Interface FastEthernet0/0, changed state to up
*Mar  1 00:12:49.579: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
R1(config-if)#int f0/1   //进入接口模式
R1(config-if)#ip add 192.168.20.1 255.255.255.0   //配置IP地址与子网掩码
R1(config-if)#no shut   //开启接口
R1(config-if)#
*Mar  1 00:13:15.063: %LINK-3-UPDOWN: Interface FastEthernet0/1, changed state to up
*Mar  1 00:13:16.063: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up
R1(config-if)#exit    //退出

（3）分别给PC1、PC2、PC3配置IP地址

PC1>
PC1> ip 192.168.10.2 192.168.10.1   //配置IP和网关
Checking for duplicate address...
PC1 : 192.168.10.2 255.255.255.0 gateway 192.168.10.1PC1>

PC2>
PC2> ip 192.168.10.3 192.168.10.1   //配置IP和网关
Checking for duplicate address...
PC1 : 192.168.10.3 255.255.255.0 gateway 192.168.10.1PC2>

PC3>
PC3> ip 192.168.20.2 192.168.20.1   //配置IP和网关
Checking for duplicate address...
PC1 : 192.168.20.2 255.255.255.0 gateway 192.168.20.1PC3>

（4）分别用PC1、PC2去pingPC3，都能互通。

PC1> ping 192.168.20.2
192.168.20.2 icmp_seq=1 timeout
84 bytes from 192.168.20.2 icmp_seq=2 ttl=63 time=12.961 ms
84 bytes from 192.168.20.2 icmp_seq=3 ttl=63 time=17.258 ms
84 bytes from 192.168.20.2 icmp_seq=4 ttl=63 time=12.084 ms
84 bytes from 192.168.20.2 icmp_seq=5 ttl=63 time=18.257 msPC1>

PC2> ping 192.168.20.2
84 bytes from 192.168.20.2 icmp_seq=1 ttl=63 time=19.947 ms
84 bytes from 192.168.20.2 icmp_seq=2 ttl=63 time=11.270 ms
84 bytes from 192.168.20.2 icmp_seq=3 ttl=63 time=14.618 ms
84 bytes from 192.168.20.2 icmp_seq=4 ttl=63 time=20.939 ms
84 bytes from 192.168.20.2 icmp_seq=5 ttl=63 time=12.970 msPC2>

（5）在R1上配置标准访问控制列表，拒绝PC1访问PC3

R1(config)#access-list 1 deny host 192.168.10.2   //配置标准访问控制列表拒绝PC1的IP地址
R1(config)#access-list 1 permit any   //允许所有IP访问
R1(config)#do show access-list   //查看访问控制列表信息
Standard IP access list 110 deny   192.168.10.220 permit any
R1(config)#int f0/0   //进入接口模式
R1(config-if)#ip access-group 1 in   //将ACL应用到接口（入口）
R1(config-if)#exit   //退出
R1(config)#

（6）再次分别用PC1、PC2去pingPC3，由于设置了访问控制列表，PC1已经不能与PC3互通。

PC1> ping 192.168.20.2
*192.168.10.1 icmp_seq=1 ttl=255 time=9.120 ms (ICMP type:3, code:13, Communication administratively prohibited)
*192.168.10.1 icmp_seq=2 ttl=255 time=5.016 ms (ICMP type:3, code:13, Communication administratively prohibited)
*192.168.10.1 icmp_seq=3 ttl=255 time=11.325 ms (ICMP type:3, code:13, Communication administratively prohibited)
*192.168.10.1 icmp_seq=4 ttl=255 time=2.000 ms (ICMP type:3, code:13, Communication administratively prohibited)
*192.168.10.1 icmp_seq=5 ttl=255 time=5.111 ms (ICMP type:3, code:13, Communication administratively prohibited)PC1>

PC2> ping 192.168.20.2
192.168.20.2 icmp_seq=1 timeout
192.168.20.2 icmp_seq=2 timeout
84 bytes from 192.168.20.2 icmp_seq=3 ttl=63 time=16.961 ms
84 bytes from 192.168.20.2 icmp_seq=4 ttl=63 time=21.994 ms
84 bytes from 192.168.20.2 icmp_seq=5 ttl=63 time=17.097 msPC2>

实例二：拓展访问控制列表的配置

拓扑图如下：

通过拓展访问控制列表，允许win10-1访问Linux的web服务，禁止win10-1访问Linux的其它服务，允许win10-1访问192.168.2.0/24网段。
