eNSP——PVID简单应用

目录

一、新建拓扑

二、配置LSW5

 三、配置LSW6

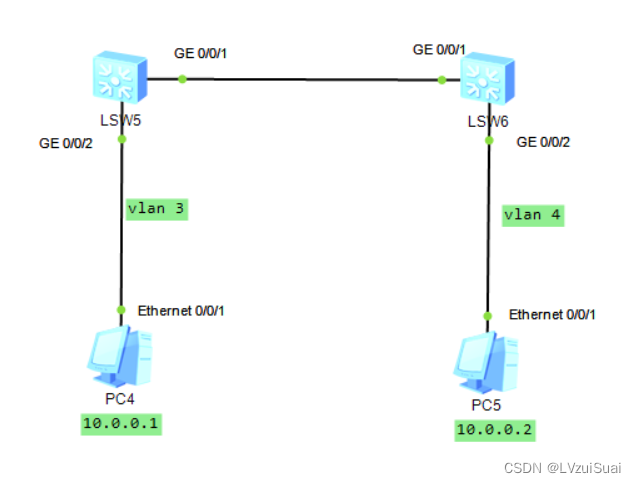

一、新建拓扑

要求：用PVID的方式实现PC4可以ping通PC5

二、配置LSW5

1）进入系统试图

system-view

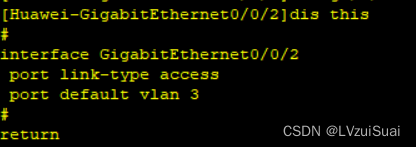

2）进入接口GE 0/0/2 配置VLAN3

vlan 3   #开启vlan 3
interface G0/0/2   #进入接口
port link-type access   #设置接口模式为access
port default vlan 3     #将接口加入到vlan 3

3）进入接口GE 0/0/1 配置PVID

interface G0/0/1    #进入接口模式
port link-type trunk       #接口设置为trunk模式
port trunk allow-pass vlan 3   #允许vlan 3 通过
port trunk pvid vlan 3    #修改pvid为vlan 3

 三、配置LSW6

1）进入系统试图

system-view

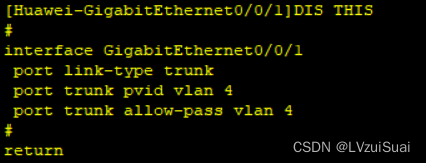

2）进入接口GE 0/0/1 配置PVID

interface G0/0/1    #进入接口模式
port link-type trunk       #接口设置为trunk模式
port trunk allow-pass vlan 4   #允许vlan 3 通过
port trunk pvid vlan 4    #修改pvid为vlan 3

3）进入接口GE 0/0/2 配置VLAN4

vlan 4   #开启vlan 3
interface G0/0/2   #进入接口
port link-type access   #设置接口模式为access
port default vlan 4     #将接口加入到vlan 3

最终实现效果
