完整适配LUCI界面的Openwrt中EC20的QMI拨号
目前4G模块应用已经非常普及，跟之前的3G不同，3G基本使用ppp拨号，usbserial驱动，Linux内核自带支持，此应用非常简单。
4G模块由于速率较高，usbserial驱动性能满足不了，因此4G的拨号方式就发生了变化。基本方式有，PPP，NDIS，QMI等。
此文介绍QMI方式，所谓QMI即Qualcomm Message Interface，因此只限于使用高通芯片的4G模块。
工作主要分为三个方面：Kernel驱动适配，应用层拨号程序，Openwrt拨号适配脚本。
首选，介绍Kernel驱动适配：
主要就是按照EC20官方文档来修改几个地方，interface屏蔽以及RAW IP。
建议在Openwrt中修改，做成patch方式，便于管理。以下是我做好的patch，可直接使用。
--- a/drivers/net/usb/qmi_wwan.c 2018-08-16 00:13:02.000000000 +0800
+++ b/drivers/net/usb/qmi_wwan.c 2019-01-22 10:59:14.000000000 +0800
@@ -76,6 +76,25 @@ struct qmimux_priv {u8 mux_id;};+#if 1 //Added by Quectel
+#include
+struct sk_buff *qmi_wwan_tx_fixup(struct usbnet *dev, struct sk_buff *skb, gfp_t flags)
+{
+ if (dev->udev->descriptor.idVendor != cpu_to_le16(0x2C7C))
+ return skb;
+ // Skip Ethernet header from message
+ if (skb_pull(skb, ETH_HLEN)) {
+ return skb;
+ } else {
+ dev_err(&dev->intf->dev, "Packet Dropped ");
+ }
+ // Filter the packet out, release it
+ dev_kfree_skb_any(skb);
+ return NULL;
+}
+#endif
+
+static int qmimux_open(struct net_device *dev){struct qmimux_priv *priv = netdev_priv(dev);
@@ -740,6 +759,23 @@ static int qmi_wwan_bind(struct usbnet *}dev->net->netdev_ops = &qmi_wwan_netdev_ops;dev->net->sysfs_groups[0] = &qmi_wwan_sysfs_attr_group;
+
+#if 1 //Added by Quectel
+ if (dev->udev->descriptor.idVendor == cpu_to_le16(0x2C7C)) {
+ dev_info(&intf->dev, "Quectel EC25&EC21&EG91&EG95&EG06&EP06&EM06&BG96&AG35 work on RawIP mode\n");
+ dev->net->flags |= IFF_NOARP;
+
+ usb_control_msg(
+ interface_to_usbdev(intf),
+ usb_sndctrlpipe(interface_to_usbdev(intf), 0),
+ 0x22, //USB_CDC_REQ_SET_CONTROL_LINE_STATE
+ 0x21, //USB_DIR_OUT | USB_TYPE_CLASS | USB_RECIP_INTERFACE
+ 1, //active CDC DTR
+ intf->cur_altsetting->desc.bInterfaceNumber,
+ NULL, 0, 100);
+ }
+#endif
+err:return status;}
@@ -831,6 +867,9 @@ static const struct driver_info qmi_wwan.unbind = qmi_wwan_unbind,.manage_power = qmi_wwan_manage_power,.rx_fixup = qmi_wwan_rx_fixup,
+#if 1 //Added by Quectel
+ .tx_fixup = qmi_wwan_tx_fixup,
+#endif};static const struct driver_info qmi_wwan_info_quirk_dtr = {
@@ -1250,7 +1289,7 @@ static const struct usb_device_id produc{QMI_FIXED_INTF(0x03f0, 0x9d1d, 1)}, /* HP lt4120 Snapdragon X5 LTE */{QMI_FIXED_INTF(0x22de, 0x9061, 3)}, /* WeTelecom WPD-600N */{QMI_FIXED_INTF(0x1e0e, 0x9001, 5)}, /* SIMCom 7230E */
- {QMI_QUIRK_SET_DTR(0x2c7c, 0x0125, 4)}, /* Quectel EC25, EC20 R2.0 Mini PCIe */
+ {QMI_FIXED_INTF(0x2c7c, 0x0125, 4)}, /* Quectel EC25, EC20 R2.0 Mini PCIe */{QMI_QUIRK_SET_DTR(0x2c7c, 0x0121, 4)}, /* Quectel EC21 Mini PCIe */{QMI_QUIRK_SET_DTR(0x2c7c, 0x0191, 4)}, /* Quectel EG91 */{QMI_FIXED_INTF(0x2c7c, 0x0296, 4)}, /* Quectel BG96 */
@@ -1284,7 +1323,7 @@ static const struct usb_device_id produc{QMI_GOBI_DEVICE(0x05c6, 0x9225)}, /* Sony Gobi 2000 Modem device (N0279, VU730) */{QMI_GOBI_DEVICE(0x05c6, 0x9245)}, /* Samsung Gobi 2000 Modem device (VL176) */{QMI_GOBI_DEVICE(0x03f0, 0x251d)}, /* HP Gobi 2000 Modem device (VP412) */
- {QMI_GOBI_DEVICE(0x05c6, 0x9215)}, /* Acer Gobi 2000 Modem device (VP413) */
+ //{QMI_GOBI_DEVICE(0x05c6, 0x9215)}, /* Acer Gobi 2000 Modem device (VP413) */{QMI_FIXED_INTF(0x05c6, 0x9215, 4)}, /* Quectel EC20 Mini PCIe */{QMI_GOBI_DEVICE(0x05c6, 0x9265)}, /* Asus Gobi 2000 Modem device (VR305) */{QMI_GOBI_DEVICE(0x05c6, 0x9235)}, /* Top Global Gobi 2000 Modem device (VR306) */
@@ -1360,7 +1399,7 @@ static int qmi_wwan_probe(struct usb_int/* Quectel EC20 quirk where we've QMI on interface 4 instead of 0 */if (quectel_ec20_detected(intf) && desc->bInterfaceNumber == 0) {
- dev_dbg(&intf->dev, "Quectel EC20 quirk, skipping interface 0\n");
+ dev_dbg(&intf->dev, "Quectel EC20 05c6:9215 quirk, skipping interface 0\n");return -ENODEV;} 另，除了该patch之外，也请选上usbserial驱动，因为AT命令发送还是要经过usbserial 的。
第二，应用层拨号程序：
既然使用了QMI方式，那么肯定也需要专用的程序来配合QMI，此拨号程序，EC20官方也是提供的。我们直接编译即可。
基本上4G拨号，如果不是专网卡，只需要配个VPN即可，跟3G一样。
最后，重点的Openwrt拨号脚本适配：
为什么要适配？其实如果不需要自动拨号机制，以及LUCI界面控制，那么有应用层拨号程序即可。

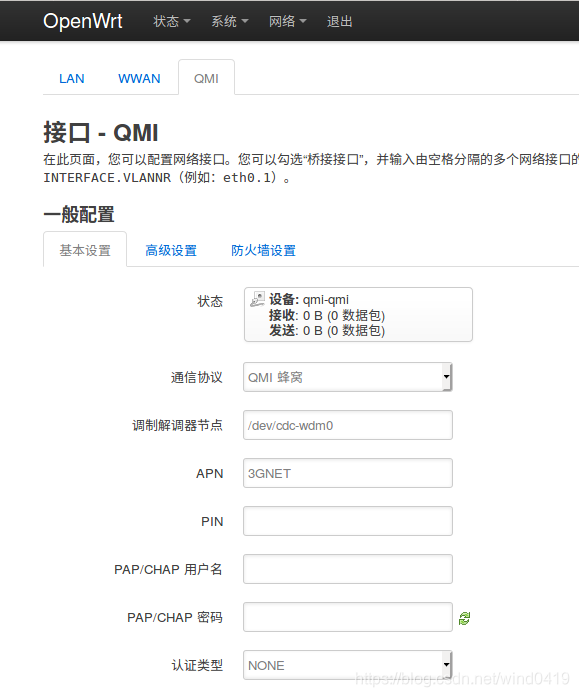

首先我们看一下LUCI 拨号界面
此界面，在LUCI中配置了proto qmi即可显示。
关于适配脚本，主要是openwrt的拨号有自己的一套机制，由netifd来控制。
脚本位于/lib/netifd/proto/
root@OpenWrt:/# ls /lib/netifd/proto/
3g.sh dhcpv6.sh qmi.sh wwan.sh
dhcp.sh ppp.sh wireguard.sh
其中qmi.sh即为qmi适配脚本，3g.sh即为ppp拨号的适配脚本。
我们所要做到工作其实就是把应用层的拨号程序集成到qmi中，同时与netifd结合起来即可。
openwrt中uqmi包已经包含有qmi.sh脚本，只是与EC20 适配不太好。
qmi.sh脚本，主要填充3个函数，init_config，setup，teardown。
init_config的作用是从/etc/config/xxx 读取qmi拨号的配置参数，如device_name, VPN，Dialnum等。
setup 其主要拨号作用，一般流程是：先发送AT 查询信号，SIM卡，网络注册状态等，在满足拨号条件后，再调用具体的拨号程序进行拨号。
teardown即终止拨号，做一些清理工作。
这3个函数，会在netifd中根据条件，循环调用，自动拨号即是由它来控制的。
此处贴出主要的setup流程供参考：
proto_qmi_setup() {local interface="$1"local auth_int=0local pincfglocal exe_cmd="/bin/qmidial"local device apn auth username password pincode delay modes pdptype profile dhcpv6 autoconnect plmn $PROTO_DEFAULT_OPTIONSlocal ip_6 ip_prefix_length gateway_6 dns1_6 dns2_6json_get_vars device apn auth username password pincode delay modes pdptype profile dhcpv6 autoconnect plmn $PROTO_DEFAULT_OPTIONS[ "$metric" = "" ] && metric="0"[ -n "$ctl_device" ] && device=$ctl_device[ -n "$device" ] || {echo "No control device specified"proto_notify_error "$interface" NO_DEVICEproto_set_available "$interface" 0return 1}device="$(readlink -f $device)"[ -c "$device" ] || {echo "The specified control device does not exist"proto_notify_error "$interface" NO_DEVICEproto_set_available "$interface" 0return 1}devname="$(basename "$device")"devpath="$(readlink -f /sys/class/usbmisc/$devname/device/)"ifname="$( ls "$devpath"/net )"[ -n "$ifname" ] || {echo "The interface could not be found."proto_notify_error "$interface" NO_IFACEproto_set_available "$interface" 0return 1}_get_info_status_by_at "/dev/ttyUSB2"[ $? != 0 ] && {echo "Check AT failed !"proto_notify_error "$interface" CALL_FAILEDproto_set_available "$interface" 0return 1}[ -n "$delay" ] && sleep "$delay"#proto_notify_error "$interface" CALL_FAILED[ "$auth" = "none" ] && auth_int=0[ -n "$auth" -a "$auth" != "none" ] && auth_int=1logger -t qmi "Setting up $ifname with APN-$apn [$username-$password] pin-$pincode auth-$auth-$auth_int"[ -n "$apn" ] && {exe_cmd="$exe_cmd -s $apn"[ -n "$username" -a -n "$password" -a -n ${auth_int} ] && exe_cmd="$exe_cmd $username $password $auth_int"[ -n "$pincode" ] && exe_cmd="$exe_cmd -p $pincode"}exe_cmd="$exe_cmd &"/bin/pidof qmidial && killall -INT qmidial && sleep 1eval ${exe_cmd}echo "exec dial: $exe_cmd"sleep 1/bin/pidof qmidial && {json_initjson_add_string name "${interface}_4"json_add_string ifname "@$interface"json_add_string proto "dhcp"proto_add_dynamic_defaultsjson_close_objectubus call network add_dynamic "$(json_dump)"}proto_init_update "$ifname" 1proto_send_update "$interface"return 0
}具体更详细的执行流程，请阅读netifd机制。后续有时间再写一篇关于netifd机制的介绍。
最后，请记得把QMI接口加入防火墙wan组。
