《Arduino》开发 之 深入理解 WS2812B 彩灯 （直接改变IO口电平点亮 + 用库点亮）
我的另一个项目中已经对WS2812点阵进行了应用，并可以显示字符串和常用图标：《项目》 之 ESP8266 心知天气 + 时钟 + WS2812点阵屏 + B站粉丝计数，这也非常感谢 我的舍友 帮助我移植驱动库。
目录
1.WS2812B灯珠简介
2.直接改变IO口电平来驱动WS2812灯珠
2.1.点亮一个灯
2.2.设置WS2812灯为任意颜色
2.3.点亮多个灯珠，并设置不同颜色
3.用Arduino的库去驱动（方便很多）
3.1.FastLED库
3.2.Adafruit_NeoPixel-master库
1.WS2812B灯珠简介
可以看到，WS2812灯珠支持级联，我们只需要一个引脚即可驱动 1024 个灯珠，这无疑给我们省了很多IO口，驱动方式也是异常的简单，只需要按照格式去改变IO口电平就可以了，这让任何一款单片机都可以使用这款灯珠；
接下来，让我带领大家从点亮一个灯开始吧~
2.直接改变IO口电平来驱动WS2812灯珠
本次使用的硬件：ESP32 + 8*8 WS2812点阵
开发环境：Arduino IDE
2.1.点亮一个灯

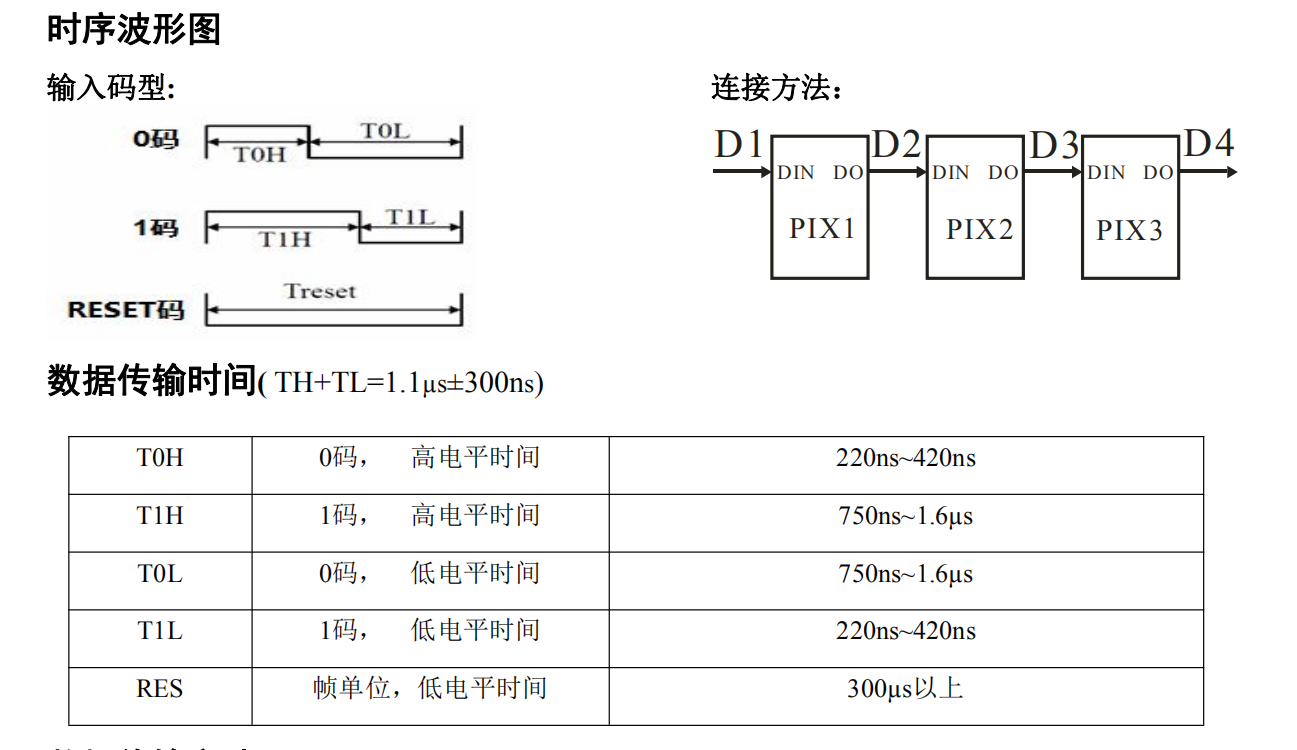

我们看下 WS2812 要求的 0 和 1 是什么样的格式：
用IO口电平改变去模拟 0码 和 1码：
//模拟的ns，不准确！！！
void delay_ns(float a)
{for(int j;j接下来，我们按照格式去改变IO口电平：
常用的 WS2812 灯珠有两种数据结构，一种为 RGB 顺序，一种为 GRB 顺序，我手中的便是 RGB 格式，接下来我就用RGB顺序来演示，如果你的是GRB格式，你只需要改变发送顺序即可，这并不难。
假如我们要让一个灯亮红色，即要发送11111111 00000000 00000000 ，前面的11111111 即对应了255亮度的红色，我们发送8个GPIO_1()和16个GPIO_0()即可：
| 颜色 | 二进制 | 16进制 |
|---|---|---|
| 红色 | 11111111 00000000 00000000 | 0xFF0000 |
| 绿色 | 00000000 11111111 00000000 | 0x00FF00 |
| 蓝色 | 00000000 00000000 11111111 | 0x0000FF |
| 黑色 | 00000000 00000000 00000000 | 0x000000 |
| 白色 | 11111111 11111111 11111111 | 0xFFFFFF |
for (int i = 0; i < 8; i++)GPIO_1();
for (int i = 0; i < 8; i++)GPIO_0();
for (int i = 0; i < 8; i++)GPIO_0();接下来，你便可以尝试点亮各种颜色：
#include //定义WS2812B引脚
#define RGB_PIN 27//模拟纳秒延时，不准确
void delay_ns(float a)
{for(int j;j 2.2.设置WS2812灯为任意颜色
我们可以写个函数，形参为你想要发送的颜色，例如：你想要的发送红色（0xFF0000）,你只需要调用WS2812_Send_Date(0xFF0000)即可，是不是简单了很多。
//获取的某一位的值
#define getbit(x,y) ((x) >> (y)&1)void WS2812_Send_Date(int32_t date)
{for(int i= 1;i<25;i++){if(getbit(date,24-i))GPIO_1();elseGPIO_0();}
}
接下来点亮各种颜色试试吧：
#include
#include //定义WS2812B引脚
#define RGB_PIN 27//指定的某一位数置1
#define setbit(x,y) x|=(1<> (y)&1)#define RED 0xFF0000
#define GREEN 0x00FF00
#define BLUE 0x0000FF
#define BLACK 0x000000
#define WHITE 0xFFFFFFvoid delay_ns(float a)
{for(int j;j<(a/2);j++)NOP();
}void GPIO_0()
{digitalWrite(RGB_PIN,HIGH);delay_ns(300);digitalWrite(RGB_PIN,LOW);delayMicroseconds(1);
}
void GPIO_1()
{digitalWrite(RGB_PIN,HIGH);delayMicroseconds(1);digitalWrite(RGB_PIN,LOW);delay_ns(300);
}void WS2812_Send_Date(int32_t date)
{for(int i= 1;i<25;i++){if(getbit(date,24-i))GPIO_1();elseGPIO_0();Serial.print(getbit(date,24-i));}Serial.println("");
}void setup(){Serial.begin(115200);pinMode(RGB_PIN,OUTPUT);digitalWrite(RGB_PIN,LOW);
}void loop(){WS2812_Send_Date(RED);delay(1000);WS2812_Send_Date(GREEN);delay(1000);WS2812_Send_Date(BLUE);delay(1000);WS2812_Send_Date(BLACK);delay(1000);WS2812_Send_Date(WHITE);delay(1000);
} 2.3.点亮多个灯珠，并设置不同颜色
按照数据格式，有几个灯珠，我们只需要发送几次数据就行，注意多个灯珠数据发送不可以停顿，要一次性发送出去，不然灯珠会认为你发了多个帧的数据。
#include
#include //定义WS2812B引脚
#define RGB_PIN 27//指定的某一位数置1
#define setbit(x,y) x|=(1<> (y)&1)//定义一些常用的颜色
#define RED 0xFF0000
#define GREEN 0x00FF00
#define BLUE 0x0000FF
#define BLACK 0x000000
#define WHITE 0xFFFFFF//WS2812B灯数目
#define RGB_NUM 64
//如果是-GRB-格式
//#define R 1
//#define G 0
//#define B 2
//#define BRIGHT 4
//如果是-RGB-格式
#define R 0 //红色
#define G 1 //绿色
#define B 2 //蓝色
#define BRIGHT 4 //亮度
uint8_t WS2812[RGB_NUM][4];//灯状态数组//模拟的ns,并不准确！！！
void delay_ns(float a)
{for(int j;j>16)&0xFF;colour = colour_buff;WS2812[num][G] = (colour>>8)&0xFF;colour = colour_buff;WS2812[num][B] = colour&0xFF;
}//设置灯R颜色，格式为0~255
void WS2812_RED_set(int8_t r_colour,int8_t num)
{WS2812[num][R] = r_colour;
}//设置灯G颜色，格式为0~255
void WS2812_GREEN_set(int8_t g_colour,int8_t num)
{WS2812[num][G] = g_colour;
}//设置灯B颜色，格式为0~255
void WS2812_BLUE_set(int8_t b_colour,int8_t num)
{WS2812[num][B] = b_colour;
}void setup(){Serial.begin(115200);pinMode(RGB_PIN,OUTPUT);digitalWrite(RGB_PIN,LOW);
}void loop(){//红色测试for(int i = 0;i
3.用Arduino的库去驱动（方便很多）
3.1.FastLED库
FsatLED 库下载地址：https://github.com/FastLED/FastLED
3.2.Adafruit_NeoPixel-master库
Adafruit_NeoPixel 库下载地址：https://github.com/adafruit/Adafruit_NeoPixel
未完待续~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
