【OptiX】第3个示例，phong光照模型

【简介与代码下载】

本示例在上一节：【OptiX】第2个示例 添加实时计算几何体以及计算法线等属性的基础上，对球体计算phong模型。

链接：https://pan.baidu.com/s/19xkXILS8PgAMpgsepEhkJA
提取码：rg5y

下载解压后，请使用VS2015打开工程，并把当前配置调整为Debug和x64。另需要在默认路径安装OptiX6.0与CUDA10.0，可以参考我的这篇博文：【Optix】Optix介绍与示例编译

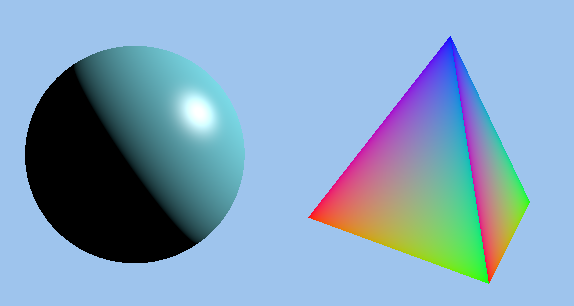

运行结果如下：

【phong光照原理与实现】

无论哪本教科书，只要讲到光照模型，都会介绍到phong光照，它是第一个简单的又有影响力的在图形学界提出的光照模型。它实现简单，非常易懂。我们首先来看代码，基于代码我们再来解释。

RT_PROGRAM void closest_hit_radiance()
{//求出当前交点float3 hit_point = ray.origin + t_hit * ray.direction;//全局光乘以其系数，Ka是全局光调节系数float3 result = Ka * ambient_light_color;//计算光线unsigned int num_lights = lights.size();for (int i = 0; i < num_lights; i++){BasicLight light = lights[i];//从交点指向光源的向量float3 L = optix::normalize(light.pos - hit_point);//光线向量L在交点法线上的投影长度float nDl = optix::dot(geometric_normal, L);//若>0则说明夹角在[-90, 90]之间，就有光照效果，否则光照不过去if (nDl > 0){float3 Lc = light.color;//Kd是方向光源光调节变量result += Kd * nDl * Lc;//根据光线与视线的夹角计算出因子nDhfloat3 H = optix::normalize(L - ray.direction);float nDh = optix::dot(geometric_normal, H);//则夹角在[-90, 90]镜面效果可以入眼反射光源形成亮斑if (nDh > 0){float power = pow(nDh, phong_exp);//镜面光power以及其缩放因子Ksresult += Ks * power * Lc;}}}prd.result = result;
}

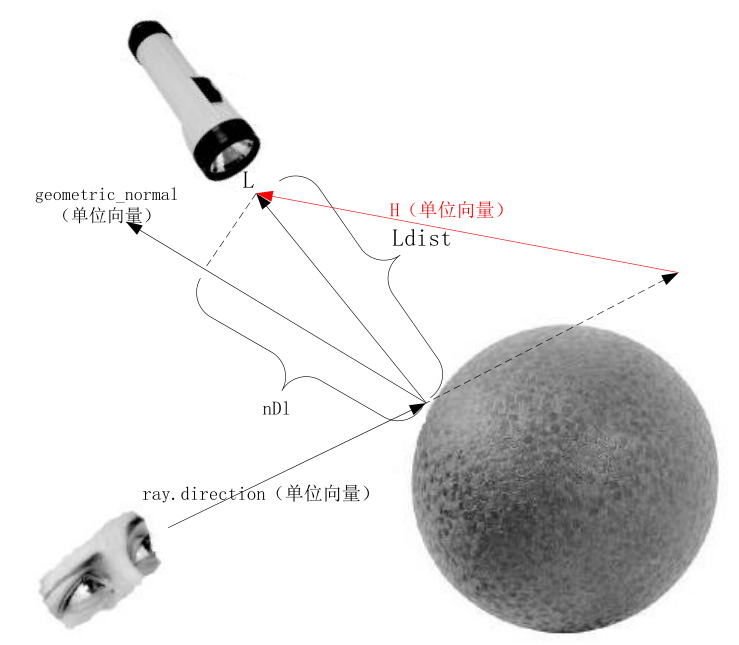

首先我们来看一张图：

首先我们要计算result，而result由全局光照ambient_light_color和其系数Ka（代表任何地方，任何角落都有这个光，和法线无关），方向光（分为漫反射光和镜面光），漫反射光主要由其系数Kd，光源与交点的向量L在法线方向上的投影长度nDl来决定，假如nDl<0说明在背面，只有在[-90, 90]之间的光线才能形成漫射光。

而镜面光是指光源经过交叉点反射入观察者的眼睛形成光斑的效果，它与镜面光系数Ks, 与光源与视线差向量在法线方向上的投影长度nDh相关，同样假若nDh<0，则光源是不入眼的，形成不了镜面光斑。还有计算镜面光的缩放参数phong_exp。

全局光+方向光源的漫反射+方向光源的镜面反射=phong光照效果
