Cpp 对象模型探索 / 含有虚基类的类的内存布局

一、栗子

class Grand
{
public:int i_grand_ = 8;
};class Parent1 : public virtual Grand
{
public:int i_parent1_ = 9;
};class Parent2 : public virtual Grand
{
public:int i_parent2_ = 10;
};class Son : public Parent1,public Parent2
{
public:int i_son_ = 11;
};int main()
{return 0;
}

       打开 Developer Command Prompt for VS 2019 ，当前目录切换到该工程所在目录，执行如下指令：

cl /d1 reportSingleClassLayoutParent1 test1.cpp1、cl    "l"是小写的“L”。
2、d1    “1”是数字“1”。
3、“reportSingleClassLayoutParent1” 是 “reportSingleClassLayout” + 类名，即：要查看数据结构的/类的名字。
4、"test1.cpp"，该类所在的代码文件。

二、Parent 类的内存布局

       执行指令

cl /d1 reportSingleClassLayoutParent1 test1.cpp

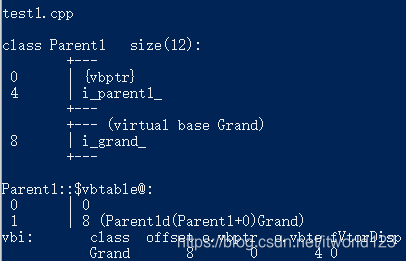

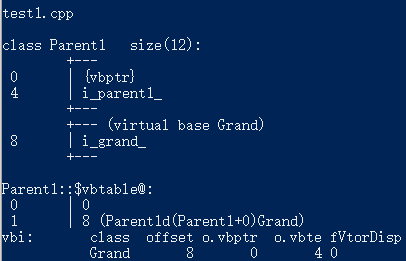

       得到如下图所示的结果

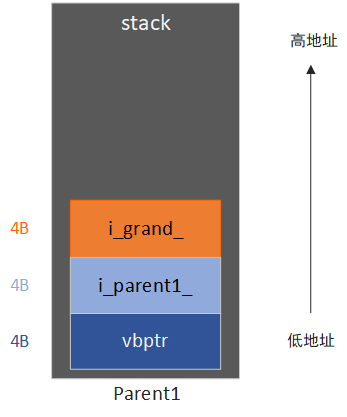

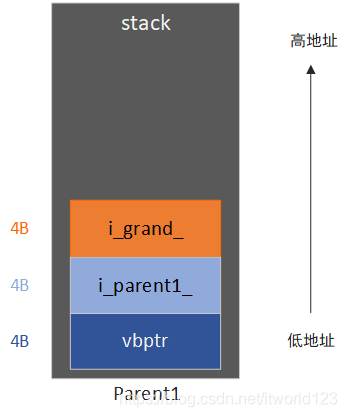

       根据上图得到下图所示的 Parent1 类的内存布局。

三、Son 类的内存布局

        执行指令

cl /d1 reportSingleClassLayoutSon test1.cpp

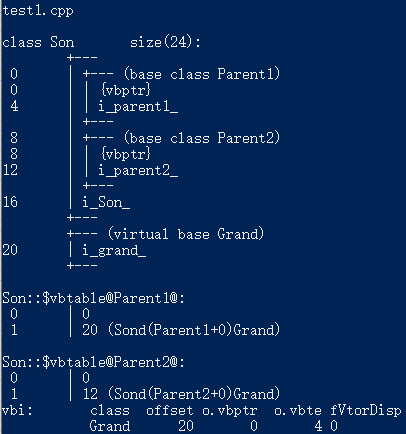

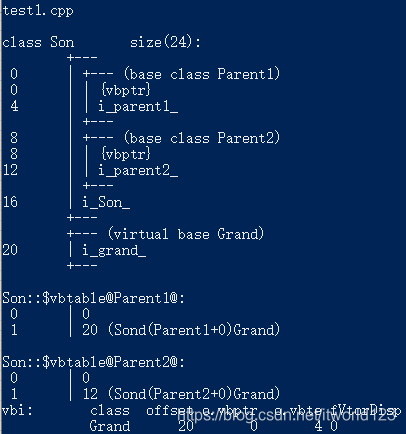

       得到如下图所示的结

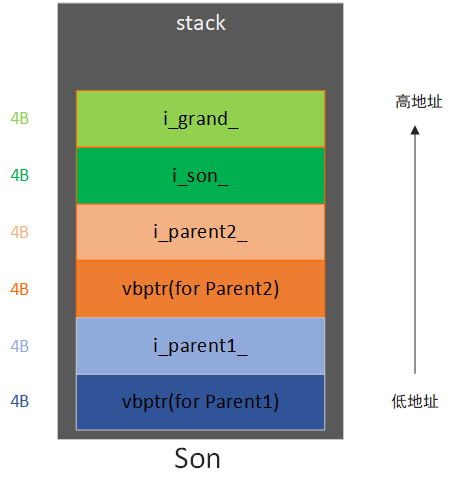

      根据上图得到下图所示的 Son 类的内存布局。

四、总结

1. 若 Grand 类为虚基类，则 Parent 类和 Son 类的内存布局中，该虚基类会排布在该类的最下面。
2. 若父类是虚基类，则子类会生成 vbptr，该指针指向 vbtable 。后序会讲解。
3. 对于 Son 类来说，因为其并没有虚继承父类，故其本身没有 vbptr 。

五、其他

1. vbtable，英文全称：virtual base table，中文名称：虚函数表。
2. vbptr，英文全称：vritual base table pointer，中文名称：虚函数表指针。

（SAW:Game Over！）
