Calico容器网络

Calico

Calico 是一个纯三层的数据中心网络方案（不需要Overlay），并且与OpenStack、Kubernetes、AWS、GCE等IaaS和容器平台都有良好的集成。

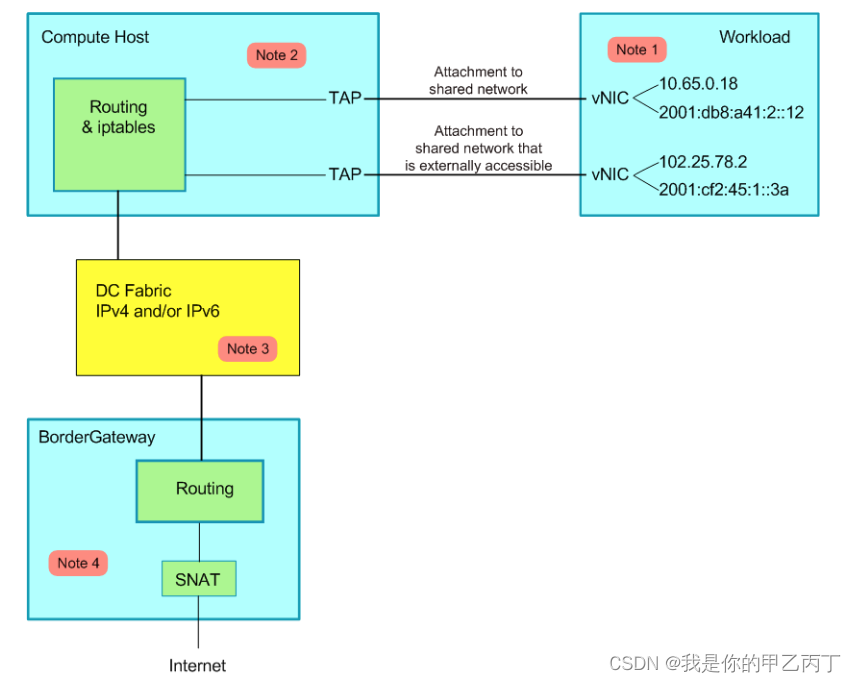

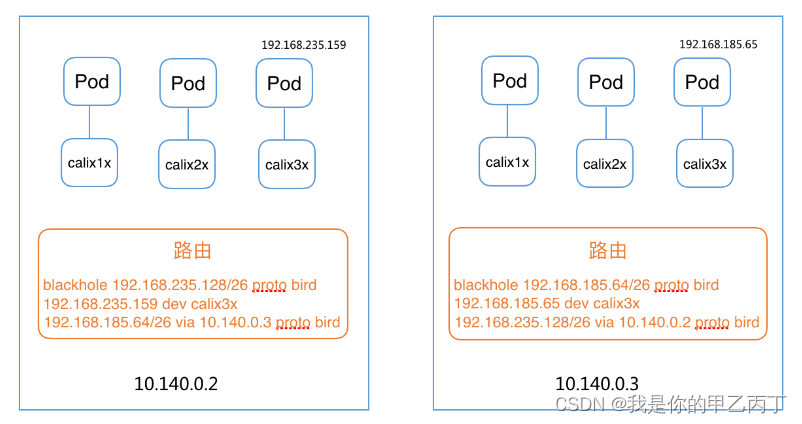

Calico在每一个计算节点利用Linux Kernel实现了一个高效的vRouter来负责数据转发，而每个vRouter通过BGP协议负责把自己上运行的workload的路由信息像整个Calico网络内传播——小规模部署可以直接互联，大规模下可通过指定的BGP route reflector来完成。 这样保证最终所有的workload之间的数据流量都是通过IP路由的方式完成互联的。Calico节点组网可以直接利用数据中心的网络结构（无论是L2或者L3），不需要额外的NAT，隧道或者Overlay Network。

此外，Calico基于iptables还提供了丰富而灵活的网络Policy，保证通过各个节点上的ACLs来提供Workload的多租户隔离、安全组以及其他可达性限制等功能。

Calico架构

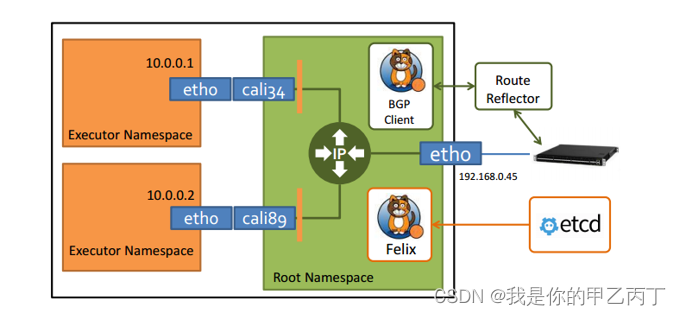

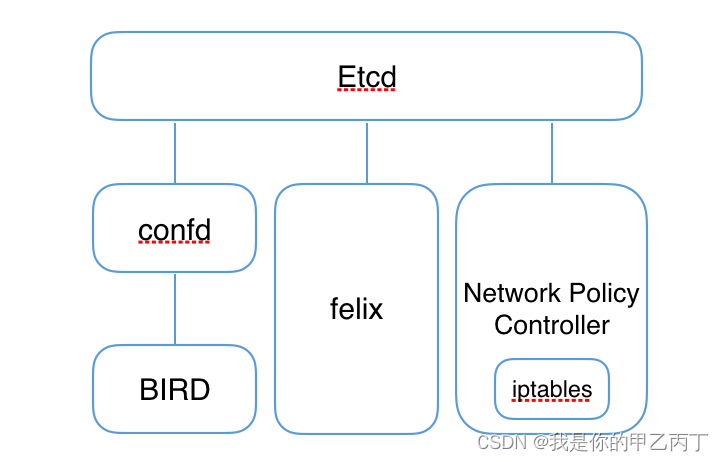

Calico主要由Felix、etcd、BGP client以及BGP Route Reflector组成

1. Felix，Calico Agent，跑在每台需要运行Workload的节点上，主要负责配置路由及ACLs等信息来确保Endpoint的连通状态；
2. etcd，分布式键值存储，主要负责网络元数据一致性，确保Calico网络状态的准确性；
3. BGP Client（BIRD）, 主要负责把Felix写入Kernel的路由信息分发到当前Calico网络，确保Workload间的通信的有效性；
4. BGP Route Reflector（BIRD），大规模部署时使用，摒弃所有节点互联的 mesh 模式，通过一个或者多个BGP Route Reflector来完成集中式的路由分发。
5. calico/calico-ipam，主要用作Kubernetes的CNI插件

IP-in-IP

Calico控制平面的设计要求物理网络得是L2 Fabric，这样vRouter间都是直接可达的，路由不需要把物理设备当做下一跳。为了支持L3 Fabric，Calico推出了IPinIP的选项。

Calico CNI

见https://github.com/projectcalico/cni-plugin。

Calico CNM

Calico通过Pool和Profile的方式实现了docker CNM网络：

1. Pool，定义可用于Docker Network的IP资源范围，比如：10.0.0.0/8或者192.168.0.0/16；
2. Profile，定义Docker Network Policy的集合，由tags和rules组成；每个 Profile默认拥有一个和Profile名字相同的Tag，每个Profile可以有多个Tag，以List形式保存。

具体实现见https://github.com/projectcalico/libnetwork-plugin，而使用方法可以参考http://docs.projectcalico.org/v3.0/getting-started/docker/。

Calico Kubernetes

对于使用 kubeadm 创建的 Kubernetes 集群，使用以下配置安装 calico 时需要配置

• --pod-network-cidr=192.168.0.0/16
• --service-cidr=10.96.0.0/12 （不能与 Calico 网络重叠）

各版本的安装方法如下：

• 对于 Kubernetes 1.7.x 或者更新的版本

kubectl apply -f https://docs.projectcalico.org/v3.0/getting-started/kubernetes/installation/hosted/kubeadm/1.7/calico.yaml

• 对于 Kubernetes 1.6.x:

kubectl apply -f http://docs.projectcalico.org/v2.3/getting-started/kubernetes/installation/hosted/kubeadm/1.6/calico.yaml

• 对于 Kubernetes 1.5.x:

kubectl apply -f http://docs.projectcalico.org/v2.3/getting-started/kubernetes/installation/hosted/kubeadm/1.5/calico.yaml

更详细的自定义配置方法见https://docs.projectcalico.org/v3.0/getting-started/kubernetes。

这会在Pod中启动Calico-etcd，在所有Node上启动bird6、felix以及confd，并配置CNI网络为calico插件：

# Calico相关进程
$ ps -ef | grep calico | grep -v grep
root      9012  8995  0 14:51 ?        00:00:00 /bin/sh -c /usr/local/bin/etcd --name=calico --data-dir=/var/etcd/calico-data --advertise-client-urls=http://$CALICO_ETCD_IP:6666 --listen-client-urls=http://0.0.0.0:6666 --listen-peer-urls=http://0.0.0.0:6667
root      9038  9012  0 14:51 ?        00:00:01 /usr/local/bin/etcd --name=calico --data-dir=/var/etcd/calico-data --advertise-client-urls=http://10.146.0.2:6666 --listen-client-urls=http://0.0.0.0:6666 --listen-peer-urls=http://0.0.0.0:6667
root      9326  9325  0 14:51 ?        00:00:00 bird6 -R -s /var/run/calico/bird6.ctl -d -c /etc/calico/confd/config/bird6.cfg
root      9327  9322  0 14:51 ?        00:00:00 confd -confdir=/etc/calico/confd -interval=5 -watch --log-level=debug -node=http://10.96.232.136:6666 -client-key= -client-cert= -client-ca-keys=
root      9328  9324  0 14:51 ?        00:00:00 bird -R -s /var/run/calico/bird.ctl -d -c /etc/calico/confd/config/bird.cfg
root      9329  9323  1 14:51 ?        00:00:04 calico-felix

# CNI网络插件配置
$ cat /etc/cni/net.d/10-calico.conf
{"name": "k8s-pod-network","cniVersion": "0.1.0","type": "calico","etcd_endpoints": "http://10.96.232.136:6666","log_level": "info","ipam": {"type": "calico-ipam"},"policy": {"type": "k8s","k8s_api_root": "https://10.96.0.1:443","k8s_auth_token": ""},"kubernetes": {"kubeconfig": "/etc/cni/net.d/calico-kubeconfig"}
}$ cat /etc/cni/net.d/calico-kubeconfig
# Kubeconfig file for Calico CNI plugin.
apiVersion: v1
kind: Config
clusters:
- name: localcluster:insecure-skip-tls-verify: true
users:
- name: calico
contexts:
- name: calico-contextcontext:cluster: localuser: calico
current-context: calico-context

Calico的不足

• 既然是三层实现，当然不支持VRF
• 不支持多租户网络的隔离功能，在多租户场景下会有网络安全问题
• Calico控制平面的设计要求物理网络得是L2 Fabric，这样vRouter间都是直接可达的
