用keil4 模拟仿真显示引脚波形输出分析的步骤
1.点击魔术棒

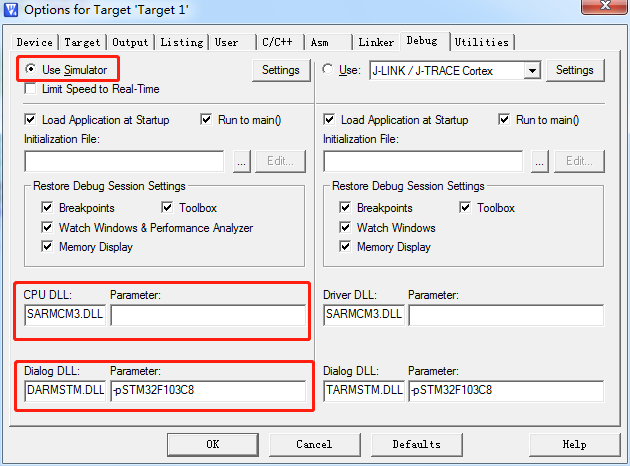

配置为模拟调试，填写好芯片型号，不需要接外设。

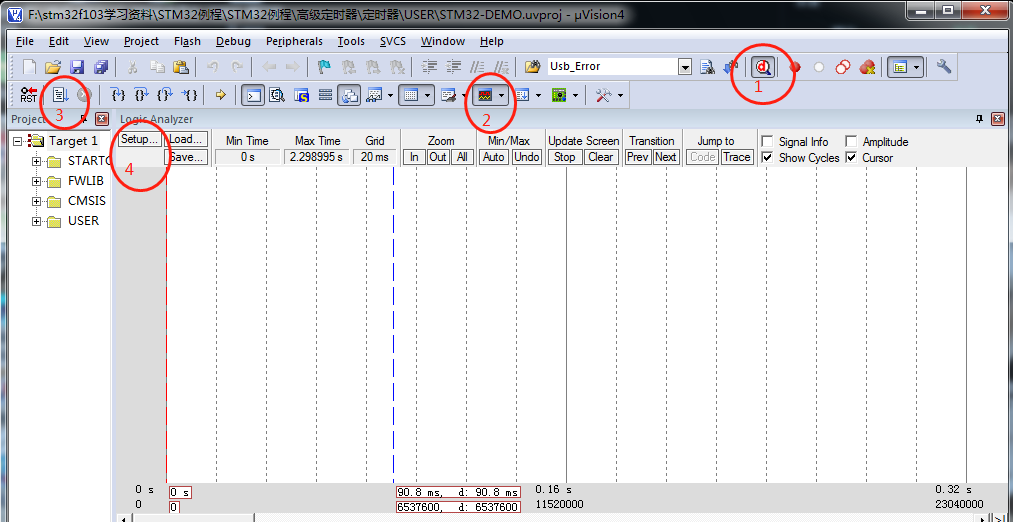

2. 1)开始调试，2)打开逻辑分析窗口,3)执行程序，4)输出配置

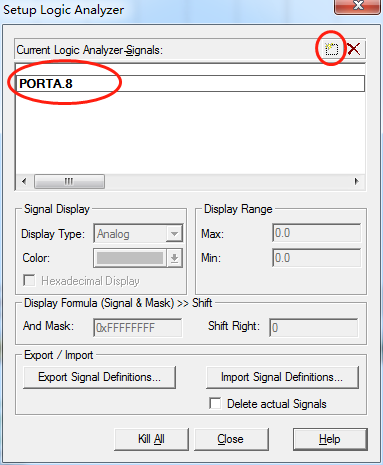

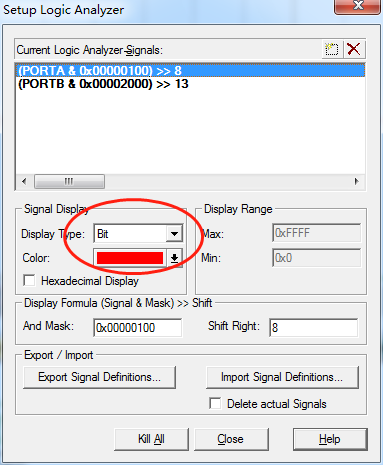

3.逻辑分析配置，添加信号，填入监测的引脚，如图代表PA8引脚，填完后回车，如果提示没找到信号，那么检查一下第一步的芯片型号是否正确；然后将Display Type选到Bit。

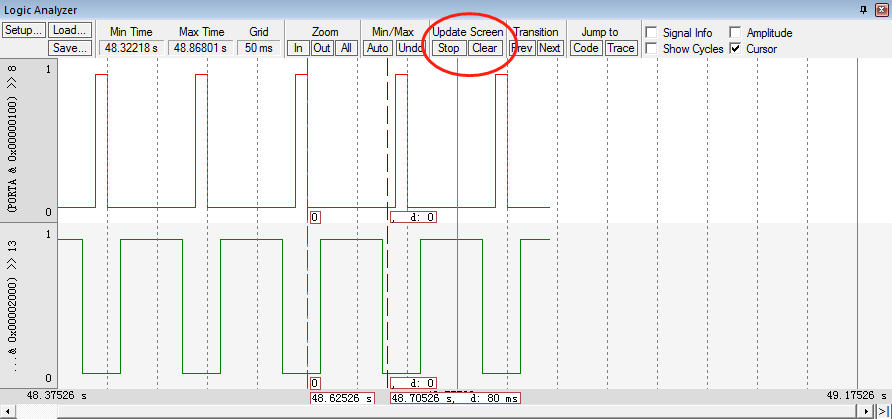

4.配置完之后，Close退出到逻辑分析窗口，点击上栏stop接着再点一次start，波形就出来了，用鼠标的滚轮适当调整焦点。
