VisionPro自定义工具（c#）
一、新建Windows类库

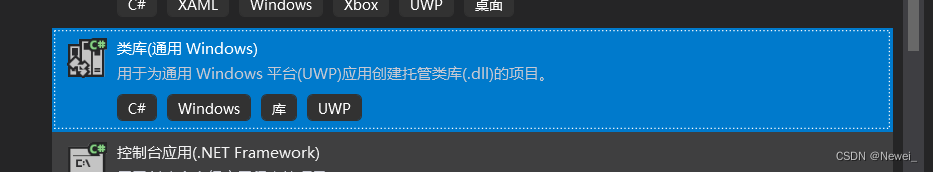

1、新建类库
2、类库里面添加类（CogTool）和用户控件（CogToolEditV2）
2.1、对类（CogTool）的代码编写。需要Cognex.VisionPro 和 Cognex.VisionPro.Core 的引用
2.2、代码理解如下：
（1）先定义，但是这不清楚是什么意思
[Serializable][Editor(typeof(CogToolEditV2), typeof(Control))] //CogToolEditV2为用户控件名称[CogDefaultToolInputTerminal(0, "InputImage", "InputImage")][CogDefaultToolOutputTerminal(0, "OutputImage", "OutputImage")][System.ComponentModel.DesignerCategory("")]
（2）本类继承Cognex.VisionPro.Implementation.CogToolBase，应该是VisionPro的工具基类，并实现重写该基类的方法
public class CogTool : Cognex.VisionPro.Implementation.CogToolBase
（3）新定义私有变量，_InputImage、_OutputImage和_ImageProcessingType，其中_ImageProcessingType为图像算法类型-默认为0不处理图像
#region 私有变量// 输入图像（可以不序列化输入图像）[CogSerializationOptionsAttribute(CogSerializationOptionsConstants.InputImages)]private ICogImage _InputImage;// 输出图像（可以不序列化输出图像）[CogSerializationOptionsAttribute(CogSerializationOptionsConstants.OutputImages)]private ICogImage _OutputImage;//------------新增私有变量-------------/// /// 图像算法类型-默认为0不处理图像/// private int _ImageProcessingType = 0;#endregion
（4）构造函数和clone，其中构造函数中有三个无参、一个参数、两个参数，主要是一个参数的构造函数，其内容就是初始化，将输入的图片保持输入图片，输出的图片，如果参数的输入和参数的输出的图片相同则输出参数的输入图片，反之，输出参数的输出图片。
重写clone函数，主要就是实现构造函数（这里是一个参数的构造函数）
#region 构造函数和clone//无参构造函数public CogTool(){}public CogTool(CogTool otherTool): base(otherTool){// 输入图像if (otherTool._InputImage != null)_InputImage = otherTool._InputImage;// 输出图像if (otherTool._OutputImage != null){//输入图像和输出图像相同if (Object.ReferenceEquals(otherTool._InputImage,otherTool._OutputImage))_OutputImage = _InputImage;//输入图像和输出图像不同else_OutputImage = otherTool._OutputImage;}_ImageProcessingType = otherTool._ImageProcessingType;}private CogTool(SerializationInfo info, StreamingContext context): base(info, context){}protected override object Clone() { return new CogTool(this); }#endregion
（5）状态标志，标志图片输入、图片输出、图片加工（SfImageProcessing）和下一哥的标定。
#region 状态标志// 为返回可变数据的每个属性或方法定义一个 64 位状态标志常量。// 常量的名称必须是“Sf”，后跟属性或方法的名称。// 第一个状态标志应设置为“CogToolBase.SfNextSf”。private const long Sf0 = CogToolBase.SfNextSf;//CogToolBase.SfNextSf=32public const long SfInputImage = Sf0 << 0;public const long SfOutputImage = Sf0 << 1;public const long SfImageProcessing = Sf0 << 2;protected new const long SfNextSf = Sf0 << 3;#endregion
（6）get和set，主要是由InputImage、OutputImage和ImageProcessingType构成的，其中InputImage是获取图片输入，并有值输入时，调用OnChanged更改SfCreateCurrentRecord的状态。OutputImage没有进行set操作，因为本次操作是有不同的输出图片，要进行分类输出。ImageProcessingType，与之后的通过控件转换对应的状态有关，获取值后调用OnChanged更改状态。
#region GetSetpublic ICogImage InputImage{get { return _InputImage; }set{if (!Object.ReferenceEquals(_InputImage, value)){_InputImage = value;// 有值输入时，调用OnChanged更改状态OnChanged(SfInputImage | SfCreateCurrentRecord);}}}public ICogImage OutputImage{get { return _OutputImage; }}public int ImageProcessingType{get { return _ImageProcessingType; }set{if (_ImageProcessingType != value){_ImageProcessingType = value;OnChanged(SfImageProcessing);}}}#endregion
（7）对InternalRun重写，这个是以编程方式或从编辑控件调用工具时执行的。首先对输入的图片进行检查，在通过之前的_ImageProcessingType的值对图片进行对应的操作。比如值为0时，是输出默认图，将_OutputImage的值等于输入的图片值。值为1时，输出的是灰度图，将_OutputImage的值等于灰度后的图片等等。每次结束后都要将SfCreateLastRunRecord的状态进行更新。最后返回工具成功的状态。
protected override CogToolResultConstants InternalRun(ref string message){// 输入图像为空抛异常if (_InputImage == null)throw new Cognex.VisionPro.Exceptions.CogOperatorNoInputImageException();ICogImage cogImage = _InputImage;Bitmap bitmap = cogImage.ToBitmap();switch (_ImageProcessingType){case 0:_OutputImage = cogImage; //将输入图片给到输出message = "默认";break;case 1: //灰度化图像try{for (int i = 0; i < bitmap.Width; i++){for (int j = 0; j < bitmap.Height; j++){Color color = bitmap.GetPixel(i, j); //在此获取指定的像素的颜色int gray = (int)(color.R * 0.3 + color.G * 0.59 + color.B * 0.11);Color newColor = Color.FromArgb(gray, gray, gray);//设置指定像素的颜色 参数：坐标x,坐标y，颜色bitmap.SetPixel(i, j, newColor);}}//将Bitmap转为8位灰度cogImage = new CogImage8Grey(bitmap);_OutputImage = cogImage;message = "图像灰度化成功";}catch (Exception e){message = "图像处理失败" + e.Message;// 返回工具运行失败状态return CogToolResultConstants.Error;}break;case 2: //反转try{for (int i = 0; i < bitmap.Width - 1; i++){for (int j = 0; j < bitmap.Height - 1; j++){Color color = bitmap.GetPixel(i, j); //在此获取指定的像素的颜色int gray = (int)((255 - color.R + 255 - color.G + 255 - color.B) / 3);Color newColor = Color.FromArgb(gray, gray, gray);bitmap.SetPixel(i, j, newColor);}}//将Bitmap转为8位灰度cogImage = new CogImage8Grey(bitmap);_OutputImage = cogImage;message = "图像反转成功";}catch (Exception e){message = "图像处理失败" + e.Message;// 返回工具运行失败状态return CogToolResultConstants.Error;}break;case 3: //二值化try{for (int i = 0; i < bitmap.Width; i++){for (int j = 0; j < bitmap.Height; j++){//获取该点的像素的RGB的颜色Color color = bitmap.GetPixel(i, j);int value = 255 - color.B;Color newColor = value > 125 ? Color.FromArgb(0, 0, 0) : Color.FromArgb(255, 255, 255);bitmap.SetPixel(i, j, newColor);}//将Bitmap转为8位灰度cogImage = new CogImage8Grey(bitmap);_OutputImage = cogImage;message = "图像二值化成功";}}catch (Exception e){message = "图像处理失败" + e.Message;// 返回工具运行失败状态return CogToolResultConstants.Error;}break;default:_OutputImage = cogImage; //将输入图片给到输出break;}// 输出图像状态改变OnChanged(SfOutputImage | SfCreateLastRunRecord);// 返回工具运行成功状态return CogToolResultConstants.Accept;}
（8）输入图像框的重写，设置要在工具运行前显示在编辑控件中的图像；通常是输入图像。如果工具使用某个区域，通常也会包含该区域。
protected override void InternalCreateCurrentRecord(ICogRecord newRecord,int currentRecordEnable){// newRecord里添加记录newRecord.SubRecords.Add(new CogRecord("InputImage", // 用于标识记录的键typeof(ICogImage), // 定义类型 CogRecordUsageConstants.Input, // 用途输入false, // 不可以更改记录内容_InputImage, // 数据"InputImage")); // 注释（用于显示）}
（9）输出图像框的重写，设置要在工具运行后显示的图像。通常包括输出图像。如果该工具提供了结果图形，它们也包括在这里。
protected override void InternalCreateLastRunRecord(ICogRecord newRecord,int lastRunRecordEnable,int lastRunRecordDiagEnable){// newRecord里添加记录newRecord.SubRecords.Add(new CogRecord("OutputImage", // 用于标识记录的键typeof(ICogImage), // 定义类型 CogRecordUsageConstants.Result, // 用途输出结果false, // 不可以更改记录内容_OutputImage, // 数据"OutputImage")); // 注释（用于显示）}
（10）整体代码
using Cognex.VisionPro.Implementation;
using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Runtime.Serialization;
using System.ComponentModel;
using System.Windows.Forms;
using Cognex.VisionPro;
using System.Drawing;namespace CogToolDemo
{//需要Cognex.VisionPro 和 Cognex.VisionPro.Core 的引用[Serializable][Editor(typeof(CogToolEditV2), typeof(Control))] //CogToolEditV2为用户控件名称[CogDefaultToolInputTerminal(0, "InputImage", "InputImage")][CogDefaultToolOutputTerminal(0, "OutputImage", "OutputImage")][System.ComponentModel.DesignerCategory("")]public class CogTool : Cognex.VisionPro.Implementation.CogToolBase{#region 私有变量// 输入图像（可以不序列化输入图像）[CogSerializationOptionsAttribute(CogSerializationOptionsConstants.InputImages)]private ICogImage _InputImage;// 输出图像（可以不序列化输出图像）[CogSerializationOptionsAttribute(CogSerializationOptionsConstants.OutputImages)]private ICogImage _OutputImage;//------------新增私有变量-------------/// /// 图像算法类型-默认为0不处理图像/// private int _ImageProcessingType = 0;#endregion#region 构造函数和clone//无参构造函数public CogTool(){}public CogTool(CogTool otherTool): base(otherTool){// 输入图像if (otherTool._InputImage != null)_InputImage = otherTool._InputImage;// 输出图像if (otherTool._OutputImage != null){//输入图像和输出图像相同if (Object.ReferenceEquals(otherTool._InputImage,otherTool._OutputImage))_OutputImage = _InputImage;//输入图像和输出图像不同else_OutputImage = otherTool._OutputImage;}_ImageProcessingType = otherTool._ImageProcessingType;}private CogTool(SerializationInfo info, StreamingContext context): base(info, context){}protected override object Clone() { return new CogTool(this); }#endregion#region 状态标志// 为返回可变数据的每个属性或方法定义一个 64 位状态标志常量。// 常量的名称必须是“Sf”，后跟属性或方法的名称。// 第一个状态标志应设置为“CogToolBase.SfNextSf”。private const long Sf0 = CogToolBase.SfNextSf;public const long SfInputImage = Sf0 << 0;public const long SfOutputImage = Sf0 << 1;public const long SfImageProcessing = Sf0 << 2;protected new const long SfNextSf = Sf0 << 3; #endregion#region GetSetpublic ICogImage InputImage{get { return _InputImage; }set{if (!Object.ReferenceEquals(_InputImage, value)){_InputImage = value;// 有值输入时，调用OnChanged更改状态OnChanged(SfInputImage | SfCreateCurrentRecord);}}}public ICogImage OutputImage{get { return _OutputImage; }}public int ImageProcessingType{get { return _ImageProcessingType; }set{if (_ImageProcessingType != value){_ImageProcessingType = value;OnChanged(SfImageProcessing);}}}#endregion#region CogToolBase overrides/// /// 以编程方式或从编辑控件调用工具时执行。/// /// /// 返回的信息（异常、自定义信息）/// /// /// 设置要在工具运行前显示在编辑控件中的图像；通常是输入图像。如果工具使用某个区域，通常也会包含该区域。/// /// /// A newly-created record to which image sub-records may be added./// /// /// An integer bit pattern indicating what images and graphics to add./// protected override void InternalCreateCurrentRecord(ICogRecord newRecord,int currentRecordEnable){// Add a new image record to the top-level "newRecord".newRecord.SubRecords.Add(new CogRecord("InputImage", // Subrecord key for this record,typeof(ICogImage), // Type of its content, CogRecordUsageConstants.Input, // Record represents an input,false, // Record content is unchanging,_InputImage, // The record's content,"InputImage")); // Annotation (for display)}/// /// 设置要在工具运行后显示的图像。通常包括输出图像。如果该工具提供了结果图形，它们也包括在这里。/// /// /// A newly-created record to which image sub-records may be added./// /// /// An integer bit pattern indicating what images and graphics to add./// /// /// An integer bit pattern indicating what 'Diag' images and graphics/// to add. 'Diag' images and graphics are specified using a separate/// set of bits because they make the tool run significantly slower/// (or use significantly more memory). Users must re-run the tool/// to see these items./// protected override void InternalCreateLastRunRecord(ICogRecord newRecord,int lastRunRecordEnable,int lastRunRecordDiagEnable){// Add a new image record to the top-level "newRecord".newRecord.SubRecords.Add(new CogRecord("OutputImage", // Subrecord key for this record,typeof(ICogImage), // Type of its content, CogRecordUsageConstants.Result, // Record represents a result,false, // Record content is unchanging,_OutputImage, // The record's content,"OutputImage")); // Annotation (for display)}#endregion}
}
3、CogToolEditV2用户控件
3.1先引用Cognex.VisionPro.Controls，并且继承CogToolEditControlBaseV2，它为控件提供了通用框架。
3.2、添加控件（按钮）如图：
3.3、代码理解：
（1）为编辑控件类创建构造函数，首次按钮是第一个。
public CogToolEditV2(): base(false){InitializeComponent();tbbElectric.Visible = false;//选中默认项this.radioButton1.Checked = true;}
（2）创建主题属性，包括getter和setter。对象是vision工具的实例，其状态将通过此控件公开
[Browsable(false)][DesignerSerializationVisibility(DesignerSerializationVisibility.Hidden)]public CogTool Subject{get { return base.GetSubject() as CogTool; }set { base.SetSubject(value); }}
（3）重写基类的InitializeFromSubject方法。在主题被替换后的第一个线程安全机会调用此方法。控件应使用此方法使用来自新主题的值（重新）初始化自身，并调用SetupSettingsTab方法重新获取控件状态，和控件的交互响应重新更新状态。
protected override void InitializeFromSubject(){base.InitializeFromSubject();SetupSettingsTab();}
（4）重写基类的SubjectValuesChanged方法。每当主题引发已更改的事件时，都会调用此方法。此函数始终在GUI线程上执行。在这里，调用SetupSettingsTab方法（用途同上），如所提供的已更改事件参数的状态标志所示。
protected override void SubjectValuesChanged(object sender,CogChangedEventArgs e){base.SubjectValuesChanged(sender, e);if ((e.StateFlags & CogTool.SfImageProcessing) != 0){SetupSettingsTab();}}
（5）每当SubjectInUse属性发生更改时，就会调用此方法。这是启用或禁用子控制的好地方，并判断是否有主题属性，若有这将按钮的属性更改。
protected override void SubjectInUseChanged(){base.SubjectInUseChanged();bool bEnabled = false;if (Subject != null) //Subject不为空if (!SubjectInUse) //Subject没有运行bEnabled = true;//控制控件Enabled属性radioButton1.Enabled = bEnabled;radioButton2.Enabled = bEnabled;radioButton3.Enabled = bEnabled;radioButton4.Enabled = bEnabled;}
（6）SetupSettingsTab方法的理解：AssertSafe确保SubjectInUse是false。重新获取控件状态，并更新控件属性。
private void SetupSettingsTab(){AssertSafe();//确保SubjectInUse是falsebool bChecked = false;if (Subject != null)bChecked = true;if (bChecked){//工具窗体关闭后，重新获取控件状态switch (Subject.ImageProcessingType){case 0:radioButton1.Checked = true;radioButton2.Checked = false;radioButton3.Checked = false;radioButton4.Checked = false;break;case 1:radioButton1.Checked = false;radioButton2.Checked = true;radioButton3.Checked = false;radioButton4.Checked = false;break;case 2:radioButton1.Checked = false;radioButton2.Checked = false;radioButton3.Checked = true;radioButton4.Checked = false;break;case 3:radioButton1.Checked = false;radioButton2.Checked = false;radioButton3.Checked = false;radioButton4.Checked = true;break;default:radioButton1.Checked = true;radioButton2.Checked = false;radioButton3.Checked = false;radioButton4.Checked = false;break;}}bool bEnabled = false;if (Subject != null)bEnabled = true;//控制控件Enabled属性radioButton1.Enabled = bEnabled;radioButton2.Enabled = bEnabled;radioButton3.Enabled = bEnabled;radioButton4.Enabled = bEnabled;}
（7）按钮的功能。先判断主题是否为空或是否运行，再进行对ImageProcessingType的赋值，通过Subject.ImageProcessingType对图片进行相对于的操作。如之前的ImageProcessingType为0时，是原图；1时是灰度图等。
private void radioButton1_CheckedChanged(object sender, EventArgs e){if (Subject == null)return;if (SubjectInUse)return;Subject.ImageProcessingType = 0;}private void radioButton2_CheckedChanged(object sender, EventArgs e){if (Subject == null)return;if (SubjectInUse)return;Subject.ImageProcessingType = 1;}private void radioButton3_CheckedChanged(object sender, EventArgs e){if (Subject == null)return;if (SubjectInUse)return;Subject.ImageProcessingType = 2;}private void radioButton4_CheckedChanged(object sender, EventArgs e){if (Subject == null)return;if (SubjectInUse)return;Subject.ImageProcessingType = 3;}
（8）总代码：
using Cognex.VisionPro;
using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows.Forms;namespace CogToolDemo
{//需要Cognex.VisionPro.Controls的引用[System.ComponentModel.ToolboxItem(true)]public partial class CogToolEditV2 : CogToolEditControlBaseV2 //继承后用户控件会改变{//构造函数public CogToolEditV2(): base(false){InitializeComponent();tbbElectric.Visible = false;//选中默认项this.radioButton1.Checked = true;}//创建Subject属性，包括getter和setter。对象是vision工具的实例，其状态将通过此控件公开[Browsable(false)][DesignerSerializationVisibility(DesignerSerializationVisibility.Hidden)]public CogTool Subject{get { return base.GetSubject() as CogTool; }set { base.SetSubject(value); }}//在Subject被替换后的第一个线程安全机会调用此方法。控件应使用此方法使用来自新Subject的值（重新）初始化自身。protected override void InitializeFromSubject(){base.InitializeFromSubject();SetupSettingsTab();}//当Subject引发已更改的事件时，都会调用此方法。此函数始终在GUI线程上执行。//在这里，你可以更新其关联工具属性值可能已更改的任何子控件，如所提供的已更改事件参数的状态标志所示。protected override void SubjectValuesChanged(object sender,CogChangedEventArgs e){base.SubjectValuesChanged(sender, e);if ((e.StateFlags & CogTool.SfImageProcessing) != 0){SetupSettingsTab();}}// 每当SubjectInUse属性发生更改时，就会调用此方法。这是启用或禁用子控制的好地方。protected override void SubjectInUseChanged(){base.SubjectInUseChanged();bool bEnabled = false;if (Subject != null) //Subject不为空if (!SubjectInUse) //Subject没有运行bEnabled = true;//控制控件Enabled属性radioButton1.Enabled = bEnabled;radioButton2.Enabled = bEnabled;radioButton3.Enabled = bEnabled;radioButton4.Enabled = bEnabled;} // protected override void SubjectInUseChanged()// SetupSettingsTab() 访问 Subject.xxx，// 因此只能在安全时间调用（例如，当 SubjectInUse 为 false 时）。private void SetupSettingsTab(){AssertSafe();bool bChecked = false;if (Subject != null)bChecked = true;if (bChecked){//工具窗体关闭后，重新获取控件状态switch (Subject.ImageProcessingType){case 0:radioButton1.Checked = true;radioButton2.Checked = false;radioButton3.Checked = false;radioButton4.Checked = false;break;case 1:radioButton1.Checked = false;radioButton2.Checked = true;radioButton3.Checked = false;radioButton4.Checked = false;break;case 2:radioButton1.Checked = false;radioButton2.Checked = false;radioButton3.Checked = true;radioButton4.Checked = false;break;case 3:radioButton1.Checked = false;radioButton2.Checked = false;radioButton3.Checked = false;radioButton4.Checked = true;break;default:radioButton1.Checked = true;radioButton2.Checked = false;radioButton3.Checked = false;radioButton4.Checked = false;break;}}bool bEnabled = false;if (Subject != null)bEnabled = true;//控制控件Enabled属性radioButton1.Enabled = bEnabled;radioButton2.Enabled = bEnabled;radioButton3.Enabled = bEnabled;radioButton4.Enabled = bEnabled;}private void radioButton1_CheckedChanged(object sender, EventArgs e){if (Subject == null)return;if (SubjectInUse)return;Subject.ImageProcessingType = 0;}private void radioButton2_CheckedChanged(object sender, EventArgs e){if (Subject == null)return;if (SubjectInUse)return;Subject.ImageProcessingType = 1;}private void radioButton3_CheckedChanged(object sender, EventArgs e){if (Subject == null)return;if (SubjectInUse)return;Subject.ImageProcessingType = 2;}private void radioButton4_CheckedChanged(object sender, EventArgs e){if (Subject == null)return;if (SubjectInUse)return;Subject.ImageProcessingType = 3;}}
}4、测试结果（这要新建窗口应用，用于测试），和保存生成vtt。
Form代码如下：
public Form1(){InitializeComponent();cogImageFileEditV21.Subject.Ran += new EventHandler(Subject_Ran);//生成VTTCogSerializer.SaveObjectToFile(cogTool1, Directory.GetCurrentDirectory() + "\\CogTool.vtt");}void Subject_Ran(object sender, EventArgs e){//将cogImageFile里的图像输入进cogToolEdit里cogToolEditV21.Subject.InputImage = cogImageFileEditV21.Subject.OutputImage;}

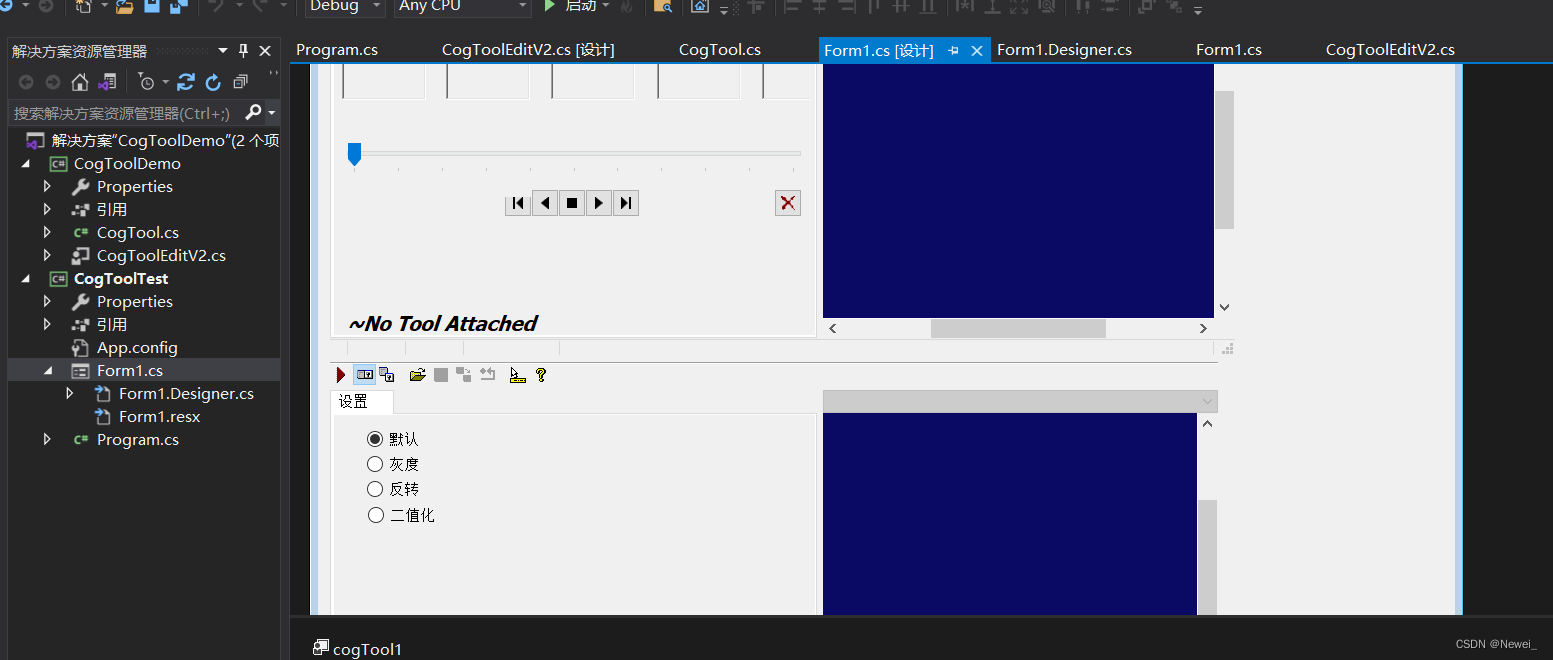

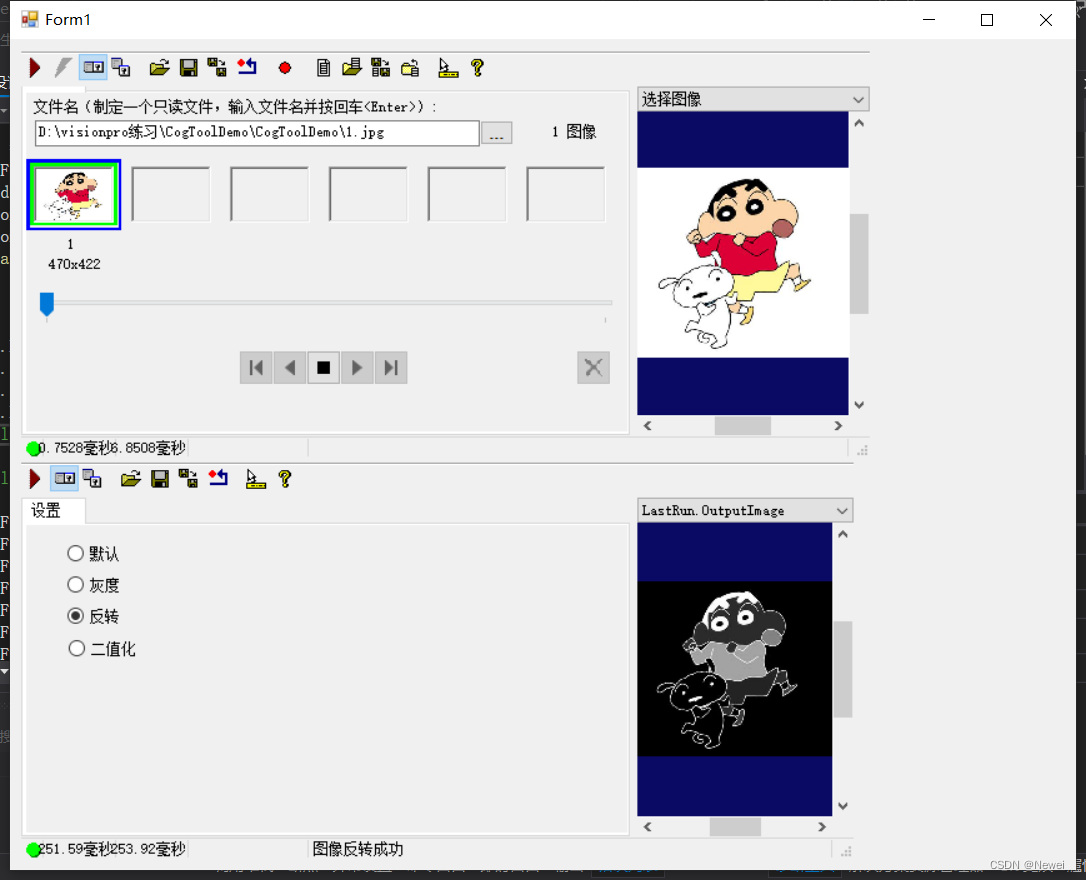

测试结果：
5、将自定义工具加入到Vision pro中
5.1创建16*16的ico图标由于辨别区分

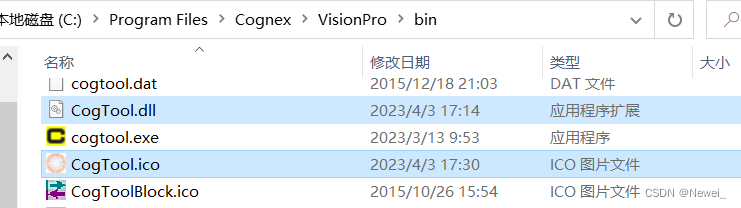

5.2将ico、dll：放在vision pro文件所在位置

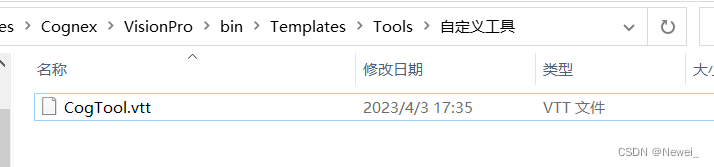

5.3vtt：放在vision pro文件所在位置下的Templates \ Tools\自定义工具
5.4将自定义的工具添加输入输出图像的终端

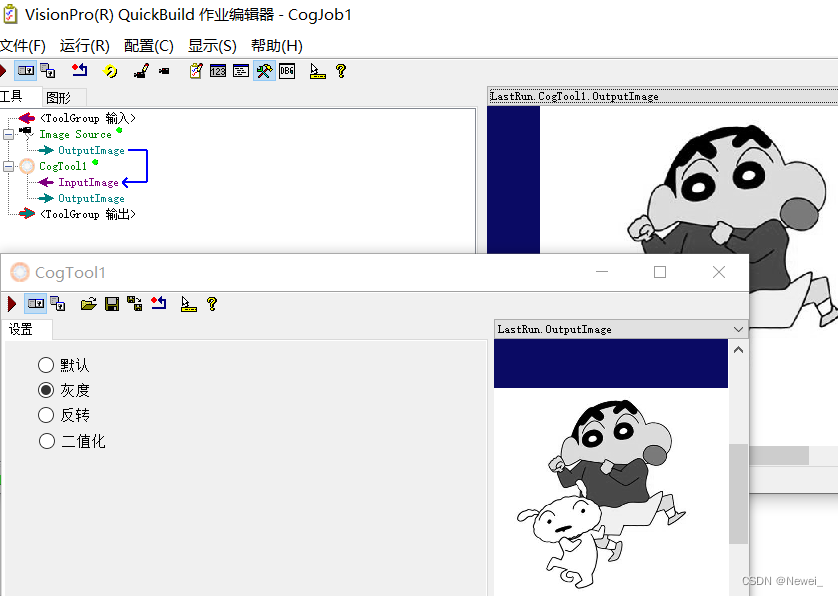

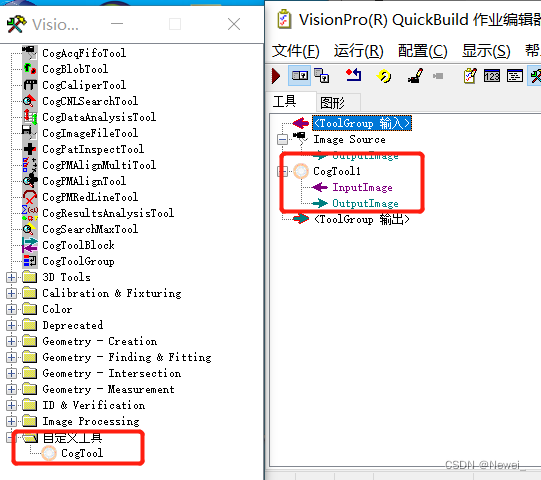

5.5展示
