多频段阻抗匹配的方式

前言

是德科技在其官网上展示了利用ADS对多个频段阻抗目标进行自动优化匹配，我们这里对他们的做法进行演练，并把某些细节进行解释。

正文

一、DAC控件的使用

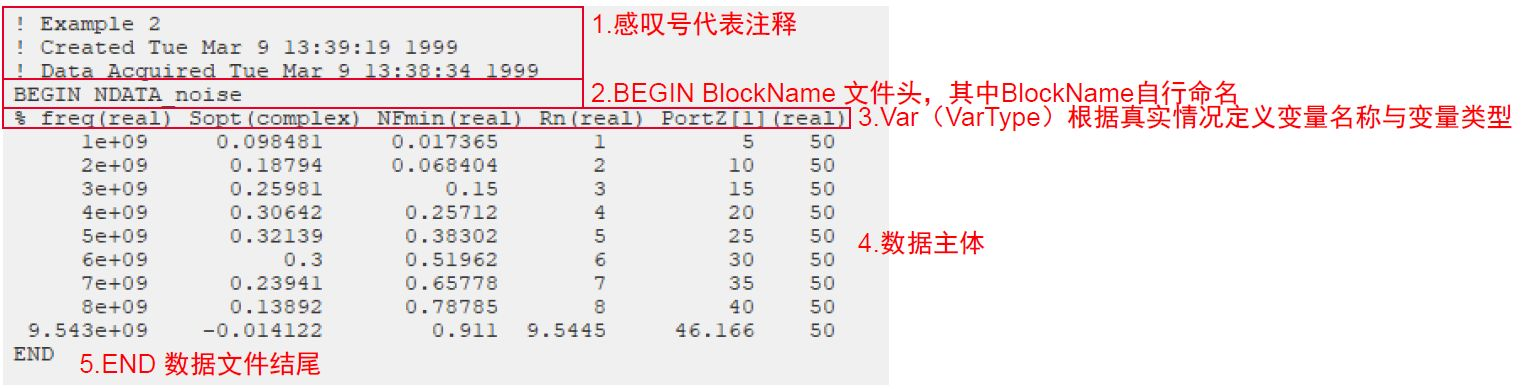

这里我们不详细介绍DAC控件的使用，我们只需要知道DAC元件的作用是支持各种文件格式的数据集。其常用的MDIF文件格式如下：

二、设计我们所需要匹配的阻抗点

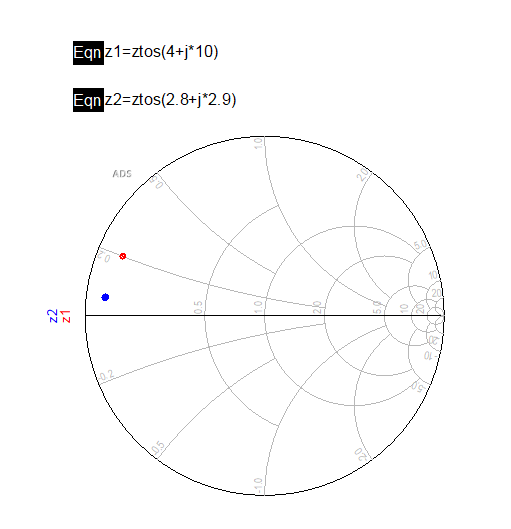

在ADS中用Smith圆图去显示来表征我们的目标频率阻抗值

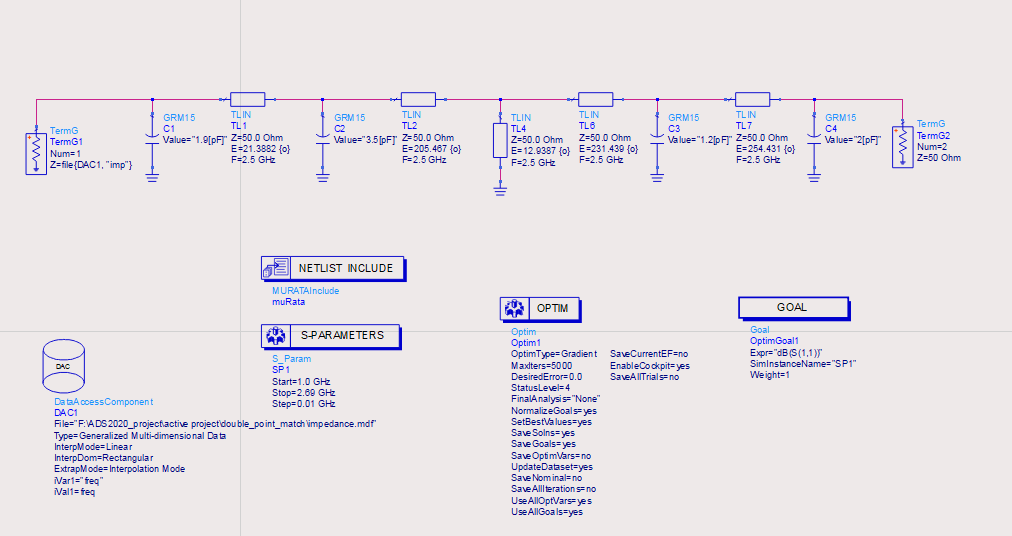

三、建立大致的优化原理图

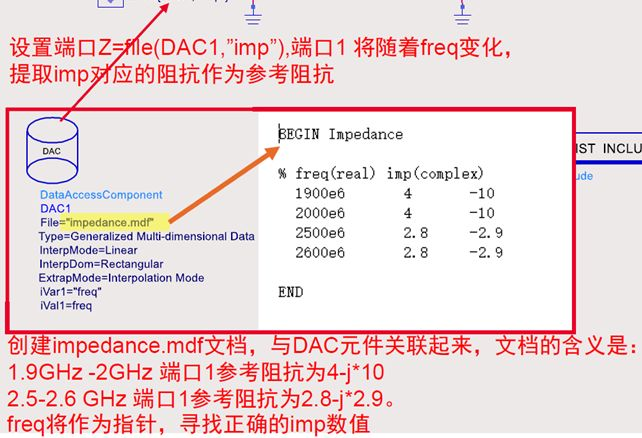

使用理想微带线和村田电容来进行匹配设计。输入端口阻抗采用数据集。

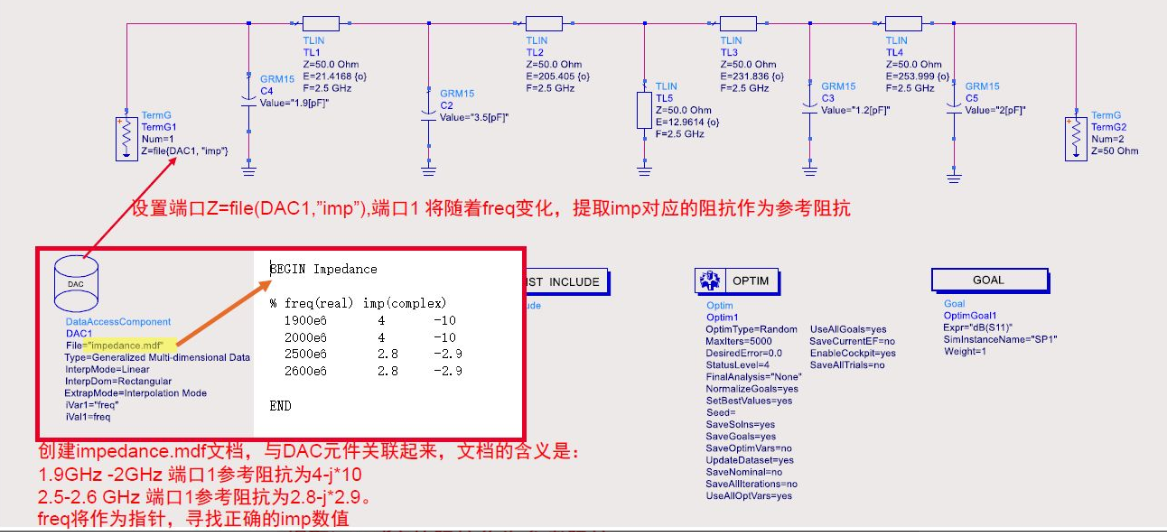

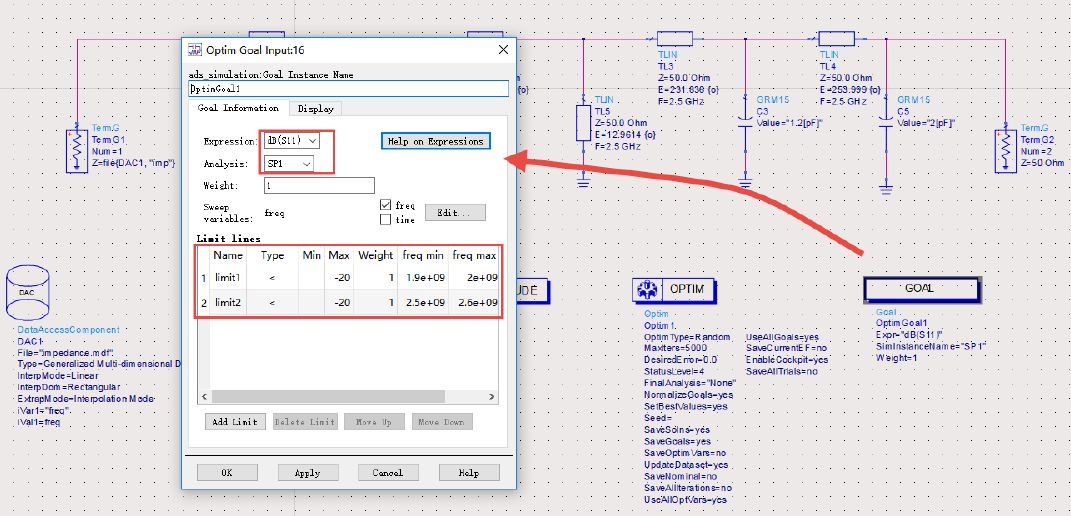

四、多频段优化

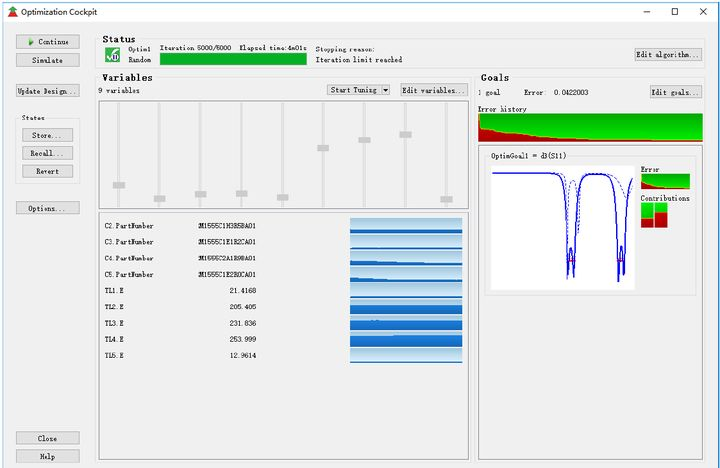

五、运行优化

采用自动优化，提前设置好变量区间，我们这里的例子是限制了电容为定值，实际上村田电容在ADS16版本之后也是可以参与优化的，不过通常不用，可以直接先优化理想电容，最后换成实际电容去微调。

六、验证我们的结论

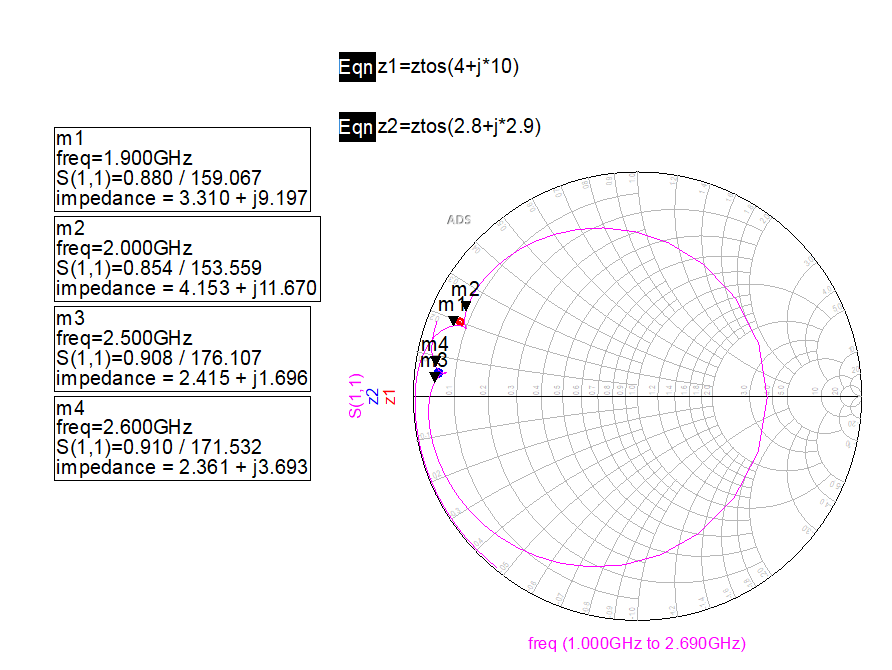

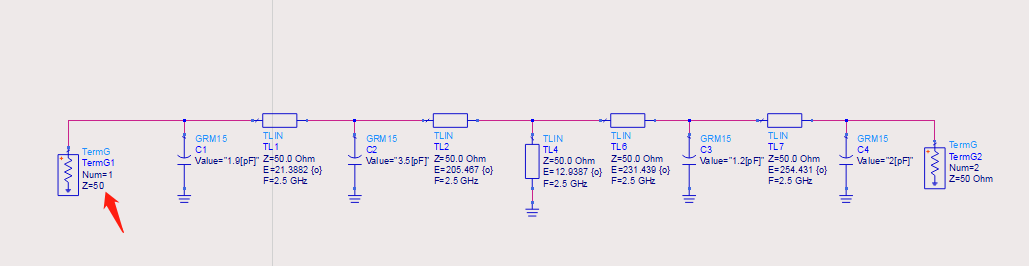

修改左边的参考阻抗为50欧姆，然后用圆图来看我们的阻抗范围

可以看到我们的匹配结果阻抗是比较接近的，我们可以认为其匹配的蛮好，也验证了DAC元件优化的便捷性，意味着，我们只要设立一个优化模板，就可以一劳永逸。

总结

通过DAC元件，将端口参考阻抗与实际需要匹配的目标阻抗关联起来。再通过反射系数，实现多频段，阻抗自动优化。
