HDLBits(九)学习笔记——verilog实现移位寄存器、More Circuits（三输入查找表）

文章目录

• 一、知识储备
• • 1、 采用位拼接技术实现移位寄存器
  • • 1.1 左移
    • 1.2右移
• 二、HDLBits题目练习
• Shift4四位移位寄存器
• Rotate100
• Shift18
• Lfsr5
• 3位LSFR
• Lfsr32
• shift register
• n位 移位寄存器
• 3-input LUT
• Rule90
• Rule 100

一、知识储备

1、 采用位拼接技术实现移位寄存器

1.1 左移

舍去高位，让输入补低位。（波形中out是16位表示的）

module invert(input  in,input clk,input rst_n,output reg [7:0] out);      always@(posedge clk)  if(!rst_n)out <= 8'd0;elseout <= {out[6:0],in};

1.2右移

舍去低位，让输入补高位。（波形中out是16位表示的）

module invert(input  in,input clk,input rst_n,output reg [7:0] out);      always@(posedge clk)  if(!rst_n)out <= 8'd0;elseout <= {in,out[7:1]}; //右移

二、HDLBits题目练习

Shift4四位移位寄存器

构建一个4bit的移位寄存器(右移)，含异步复位、同步加载和使能信号

• areset：让寄存器复位为0
• load：加载4bit数据到移位寄存器中，不移位
• ena：使能右移
• q：移位寄存器中的内容
• load和ena同时为1，load具有更高优先级

module top_module(input clk,input areset,  // async active-high reset to zeroinput load,input ena,input [3:0] data,output reg [3:0] q
); always @ (posedge clk or posedge areset)beginif(areset)beginq <= 4'b0;endelse if(load)beginq <= data;endelse if(ena)beginq <= {1'b0,q[3:1]};endelseq <= q;endendmodule

Rotate100

构建一个100位的左右旋转器，有同步负载load信号，左右旋转的使能信号。旋转器是从另一端输入移出的位，不像移位器那样丢弃移出位而以零位移位。如果使能信号有效，旋转器就会旋转这些位，而不会修改或丢弃它们。

• load：加载100位的移位寄存器数据
• ena[1:0]：2’b01 右转1bit； 2’b10 左转1bit；
• 其他情况不转（q保持不变）
  q：旋转输出内容

module top_module(input clk,input load,input [1:0] ena,input [99:0] data,output reg [99:0] q
); always @ (posedge clk)beginif(load) beginq <= data;endelse begincase(ena)2'b01 : q <= {q[0],q[99:1]};2'b10 : q <= {q[98:0],q[99]};default : q <= q;endcaseendendendmodule

Shift18

构建一个具有同步负载的64位算术移位寄存器。移位器可以左右移动，也可以移动 1 位或 8 位位置（按量选择）。

算术右移位在移位寄存器（在本例中为q[63]）中数字的符号位中移动，而不是像逻辑右移那样为零。另一种思考算术右移位的方法是，它假设被移位的数字是有符号的并保留符号，因此算术右移将有符号数除以2的幂。

逻辑左移和算术左移之间没有区别。

load： 加载带有数据[63：0]的移位寄存器，而不是移位。
ena使能：选择是否移位。
amount数量：选择要移位的方向和位数。
2’b00：向左偏移 1 位。
2’b01：向左偏移 8 位。
2’b10：向右移动 1 位。
2’b11：向右移动 8 位。
q：移位输出的内容

module top_module(input clk,input load,input ena,input [1:0] amount,input [63:0] data,output reg [63:0] q
); always @ (posedge clk)beginif(load)beginq <= data;endelse if(ena)begincase(amount)2'b00: q <= {q[62:0],1'b0};2'b01: q <= {q[55:0],8'b0};2'b10: q <= {q[63],q[63:1]};2'b11: q <= {{8{q[63]}},q[63:8]};endcase         endelseq <= q;end
endmodule

Lfsr5

线性反馈移位寄存器是一个移位寄存器，通常具有几个异或栅极，以产生移位寄存器的下一个状态。其中带有“抽头”的位位置与输出位进行XOR,以产生其下一个值，而没有抽头的位位置移位.
下图显示了一个 5 位最大长度 LFSR，在位位置 5 和 3 处有抽头。（抽头位置通常从 1 开始编号）。为了保持一致性，我在位置 5 处绘制了异或门，但其中一个异或门输入为 0.构建此 LFSR。重置应将 LFSR 重置为 1。

module top_module(input clk,input reset,    // Active-high synchronous reset to 5'h1output [4:0] q
); always @ (posedge clk )beginif(reset)beginq <= 5'b1;endelse beginq[4] <=  1'b0^q[0];q[3] <=  q[4];q[2] <=  q[3]^q[0];q[1] <=  q[2];q[0] <=  q[1];endend
endmodule

3位LSFR

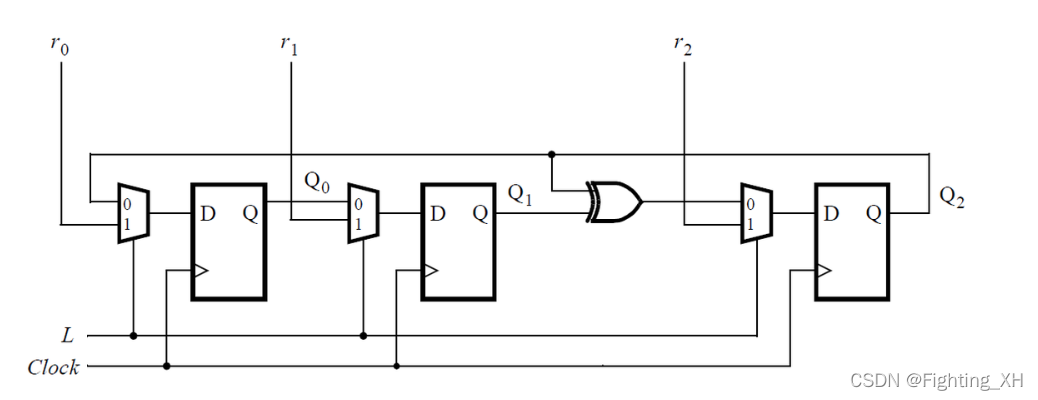

为如下序列电路编写Verilog代码。假设你要在DE1-SoC板上实现这个电路。将R输入连接到SW开关，将时钟连接到密钥[0]，将L连接到密钥[1]，将Q输出连接到红灯LEDR上。

module top_module (input [2:0] SW,      // Rinput [1:0] KEY,     // L and clkoutput [2:0] LEDR
);  // Qwire clk;assign clk = KEY[0];always @ (posedge clk) beginif(KEY[1])beginLEDR[0] <= SW[0];LEDR[1] <= SW[1];LEDR[2] <= SW[2];endelse beginLEDR[0] <= LEDR[2];LEDR[1] <= LEDR[0];LEDR[2] <= LEDR[1]^LEDR[2];endendendmodule

Lfsr32

构建一个 32 位 Galois LFSR，在位位置 32、22、2 和 1 处使用抽头。(抽头如题目Lfsr5中一样，进行异或计算，另外重置的时候置为1，抽头是从1开始的)

module top_module(input clk,input reset,    // Active-high synchronous reset to 32'h1output [31:0] q
); integer i;always @ (posedge clk)beginif(reset)beginq <= 32'b1;  //endelse beginfor(i=0;i<32;i++)beginif((i==21)||(i==1)||(i==0))beginq[i] <= q[i+1]^q[0];            endelse if(i==31)beginq[i] <= 1'b0^q[0]; endelse beginq[i] <= q[i+1];   endendendendendmodule

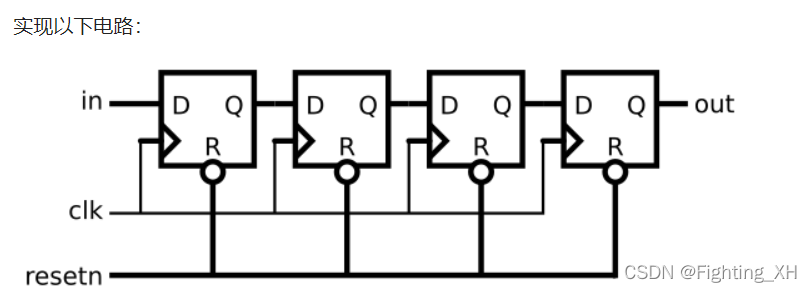

shift register

module top_module (input clk,input resetn,   // synchronous resetinput in,output out);reg [3:0] tmp;assign out = tmp[0];always @(posedge clk)beginif(!resetn)begintmp <= 4'h0;endelse begintmp <= {in,tmp[3:1]};endendendmodule

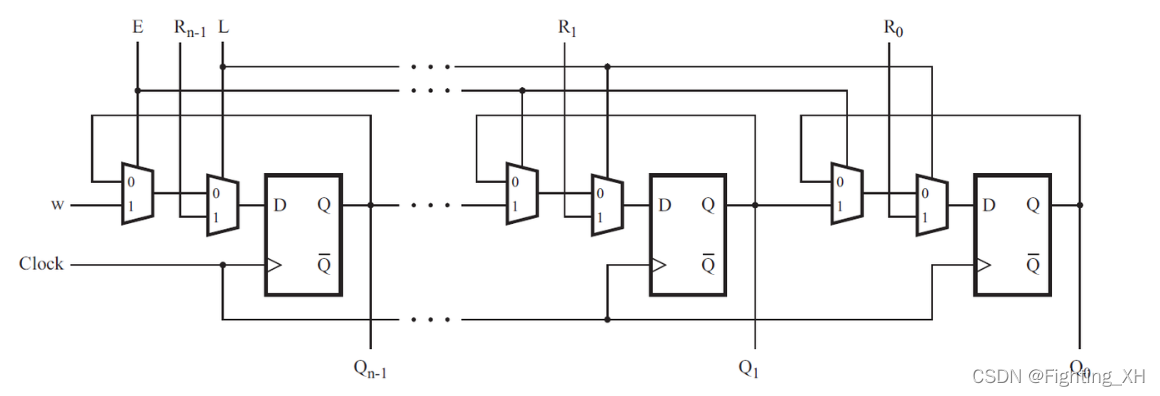

n位 移位寄存器

module top_module (input [3:0] SW,input [3:0] KEY,output [3:0] LEDR
); MUXDFF u_MUXDFF0 (KEY[0], KEY[3], SW[3],KEY[1],KEY[2],LEDR[3]);MUXDFF u_MUXDFF1 (KEY[0], LEDR[3], SW[2],KEY[1],KEY[2],LEDR[2]);MUXDFF u_MUXDFF2 (KEY[0], LEDR[2], SW[1],KEY[1],KEY[2],LEDR[1]);MUXDFF u_MUXDFF3 (KEY[0], LEDR[1], SW[0],KEY[1],KEY[2],LEDR[0]);endmodulemodule MUXDFF (input clk,input W,R,E,L,output Q
);wire tmp;assign tmp = E ? W : Q;always @(posedge clk)beginQ <= L? R : tmp;endendmodule

3-input LUT

为一个8x1存储器设计一个电路，在这个电路中，写入到存储器是通过移位来完成的，而读取是“随机访问”，就像在一个典型的RAM中一样。然后您将使用该电路实现一个3输入逻辑功能。

首先，用8个D触发器创建一个8位移位寄存器。标记为Q[0]到Q[7]。移位寄存器输入称为S，输入Q[0] (MSB（最高位）先移位)。使能输入enable控制是否移位，扩展电路使其有3个额外的输入A,B,C和一个输出Z。
电路行为如下:当ABC为000时，Z=Q[0]，当ABC为001时，Z=Q[1]，以此类推。你的电路应该只包含8位移位寄存器和多路复用器。(这个电路称为3输入查找表(LUT))。

module top_module (input clk,input enable,input S,input A, B, C,output Z
); reg [7:0] Q;always @ (posedge clk)beginif(enable)beginQ <= {Q[6:0],S}; endelseQ <= Q;endassign Z = Q[{A,B,C}];
endmodule

Rule90

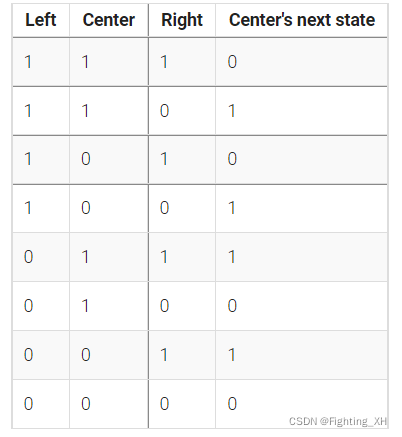

在每个时间步长中，每个单元的下一状态是此时当前单元相邻两单元（左右）的异或。

在该电路中，创建一个512单元系统(q(511:0))，并在每个时钟周期中前进一个时间步长。加载(load)表明系统的状态data[511:0]，假设边界q[0]和q[512] 都为零。
该题目中 center就相当于Q[511:0]
Left就相当于左移{1‘b0，Q[511:0]}
Right就相当于右移{Q[511:0]，1‘b0}

module top_module(input clk,input load,input [511:0] data,output [511:0] q ); always @(posedge clk)beginif(load)beginq <= data;endelse beginq <= {1'b0,q[511:1]}^{q[510:0],1'b0}; //当前单元为相邻两单元的异或，左^右endendendmodule

Rule 100

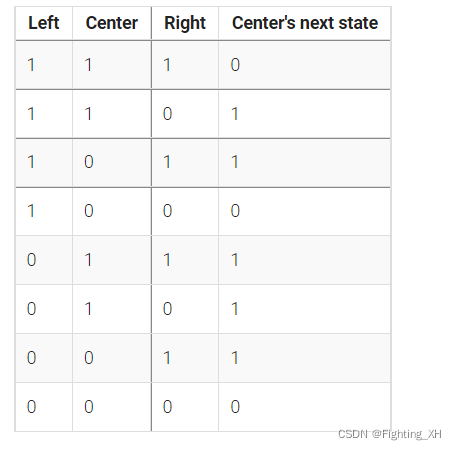

在每个时间步长中，每个单元格的状态都会发生变化。在规则 110 中，根据下表，每个单元的下一个状态仅取决于自身及其两个相邻单元.（前一题目取决于左右相邻单元）

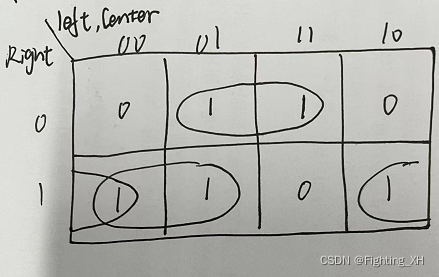

要想得到下一状态的值，那么就要找到它与自身center以及左右相邻单元的关系，可以将上面表转化成卡诺图。

得到

q = ( q & ~right） | (~left & right ）| (~q & right )

module top_module(input clk,input load,input [511:0] data,output [511:0] q //center
); wire [511:0] left ;wire [511:0] right ;assign left = {1'b0,q[511:1]};assign right = {q[510:0],1'b0};always @ (posedge clk)beginif(load)beginq <= data;endelse beginq <= (q&(~right) | ((~left)&right | ((~q)&right)));endendendmodule

第三个真难
