虚拟局域网 VLAN配置
目录
一、VLAN定义
①VLAN的概念和优势
②、VLAN种类
③、静态VLAN的接口模式
④、VLAN ID 范围
二、VLAN创建
①建立VLAN
②、设置端口类型为access（与pc或者路由器）或者trunk （与交换机）
③、将端口加入VLAN
④、设置端口组
⑤、端口链路类型头部
三、VLAN创建实验
一、VLAN定义
①VLAN的概念和优势
VLAN通过逻辑划分出来的虚拟局域网
VLAN的优势是控制广播、增强网络安全性、简化网络管理
②、VLAN种类
VLAN分为静态VLAN和动态VLAN
静态VLAN是基于端口划分的不用考虑PC
动态VLAN是基于MAC地址划分的需要考虑到PC的MAC地址
③、静态VLAN的接口模式
access 用于和pc 路由器连接
trunk 用于交换机和交换机互相连接
hybrid 混杂模式（一般不使用，此模式为华为交换机特有）
④、VLAN ID 范围
VLANID 0-4095
VLANID 1 默认VLAN 正常不使用
二、VLAN创建

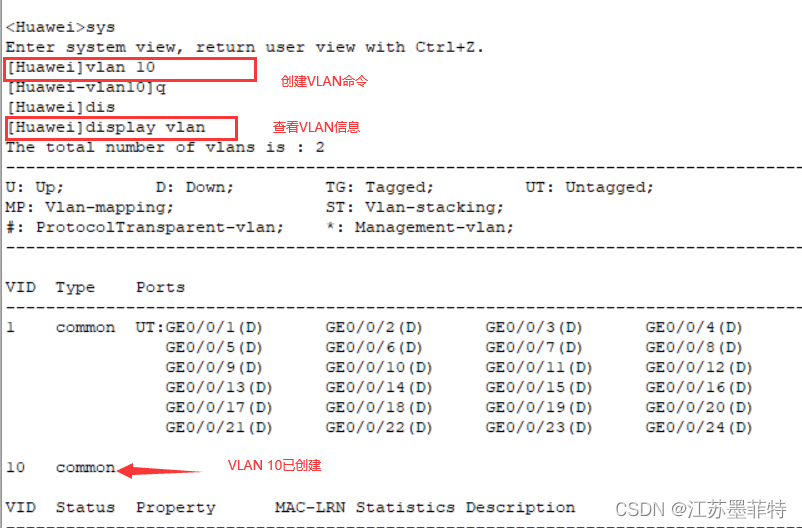

①建立VLAN
建立VLAN的命令是vlan 后加数字（2-4094）
例如 vlan 10 就是创建vlan10

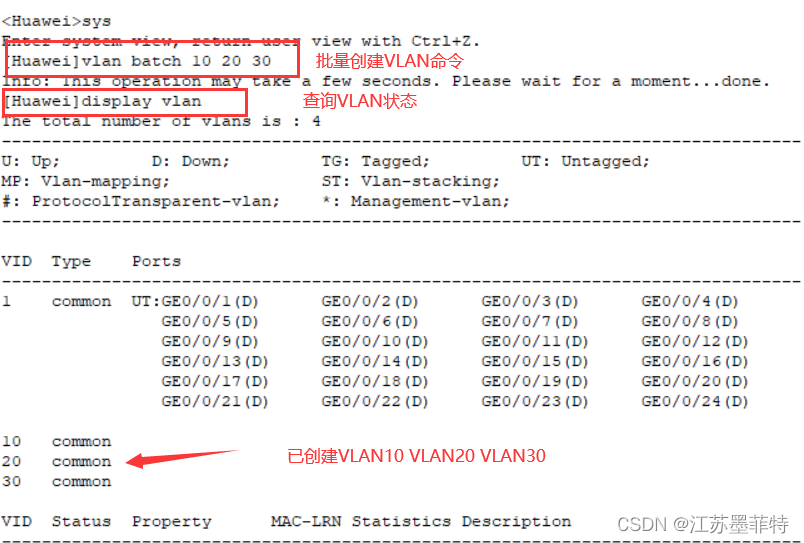

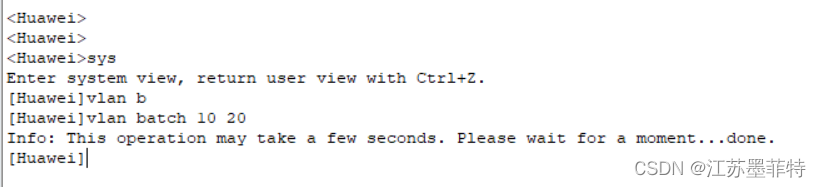

VLAN可以通过 vlan batch 批量创建
例如vlan batch 10 20 30 就是创建vlan10 vlan20 vlan 30

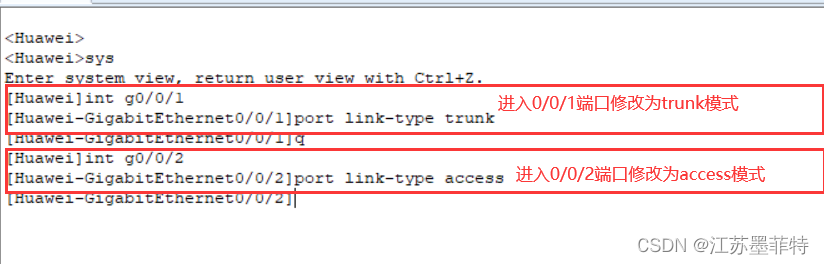

②、设置端口类型为access（与pc或者路由器）或者trunk （与交换机）
更改为access命令是port link-type access（简写为p l a）
更改为trunk命令是port link-type trunk（简写为p l t)
华为默认为hybrid端口模式

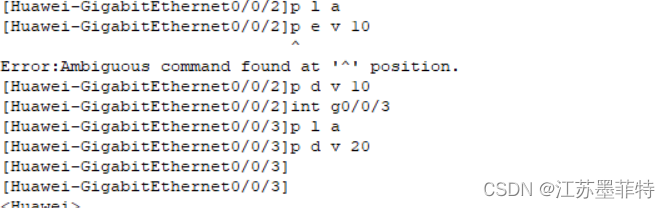

③、将端口加入VLAN
在端口模式下：命令 port default vlan **（**为vlan号）（简写为p d v**）

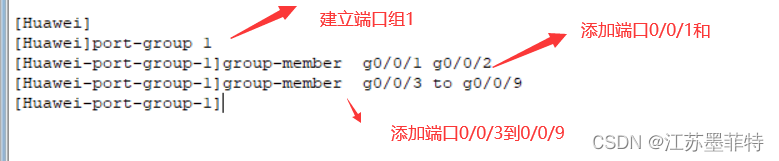

④、设置端口组
命令为port-group 1
然后在端口组内输入命令group-member +端口号
端口号有两种输入方法 g0/0/1 g0/0/2 g0/0/3表示加入端口1、2、3
g0/0/1 to g0/0/10 表示加入从1到10的端口

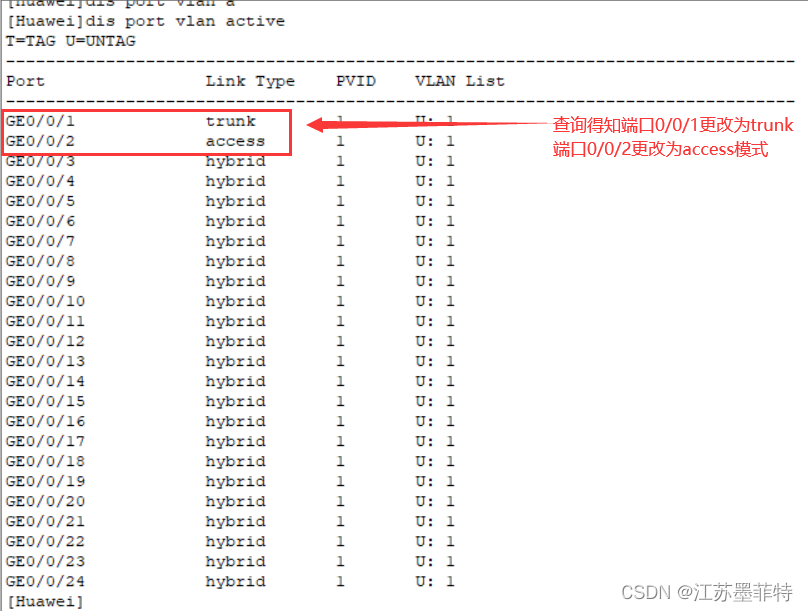

⑤、端口链路类型头部
| Port | 端口号 |
| Link Type | 接口类型 |
| PVID | 见下文 |
| VLAN List | 该端口允许放行的vlan |
PVID
当一个数据包经过端口，如果不带vlanid会给他打上该端口的 pvid
如果携带标签并且标签为u就会脱掉标签，如果标签为t就保留标签
三、VLAN创建实验

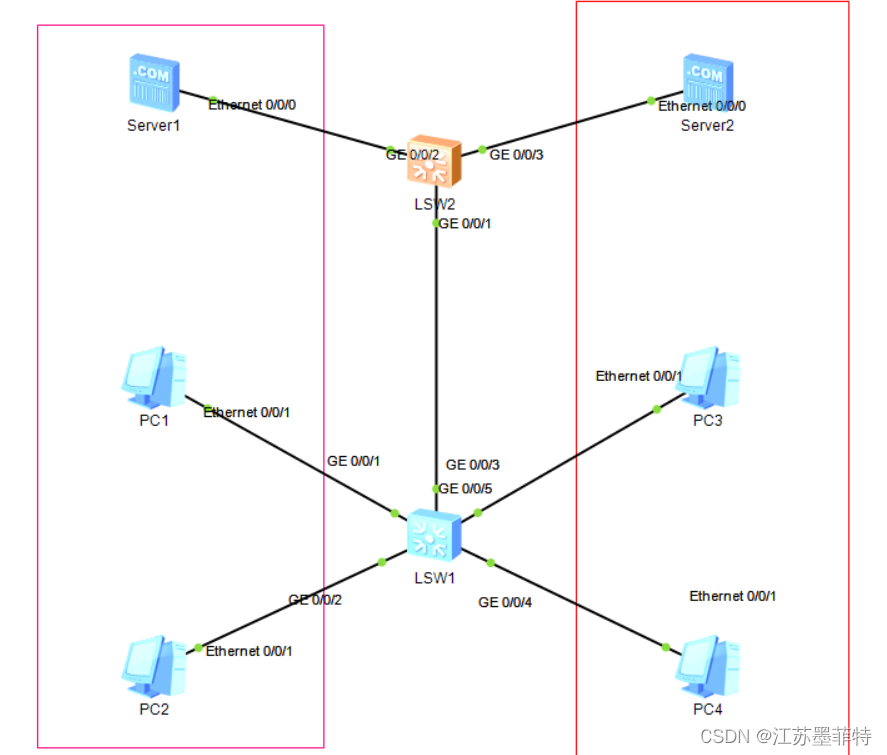

创建一个四台电脑 两台服务器和两台交换机的连接
需要pc1 pc2和服务器1在一个vlan下 pc3 pc4和服务器2在一个vlan下

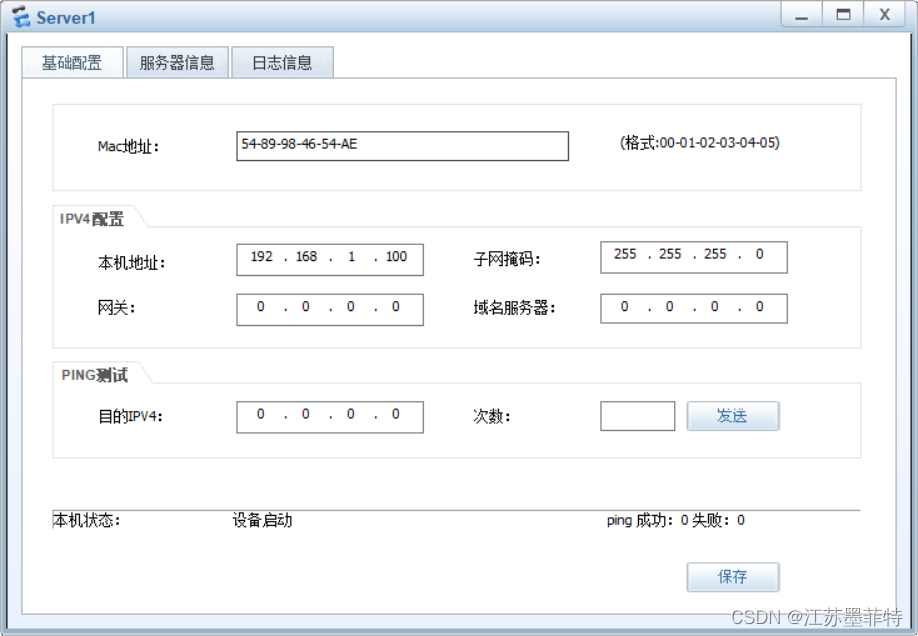

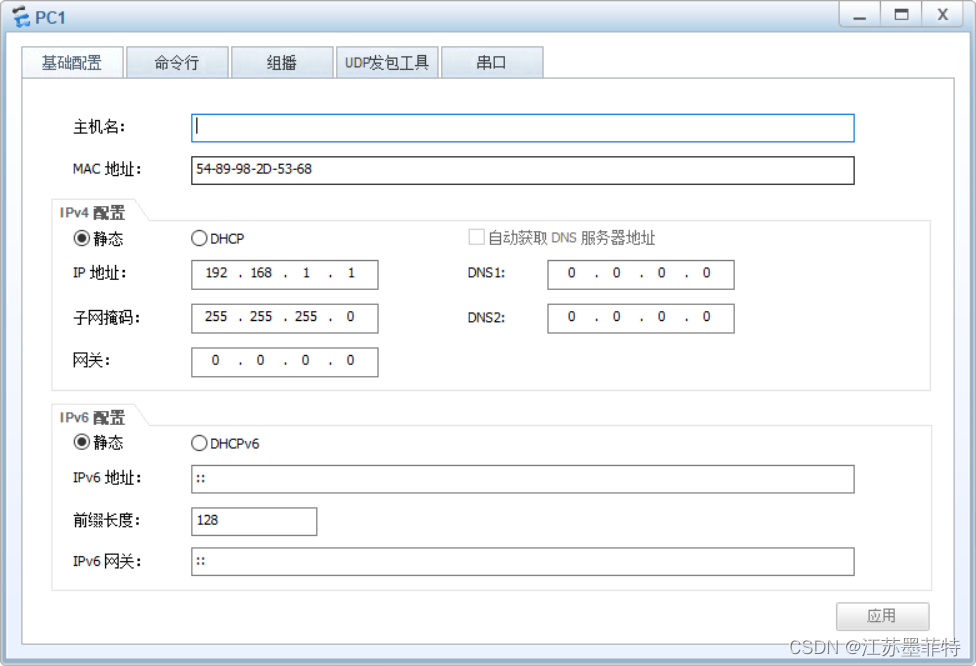

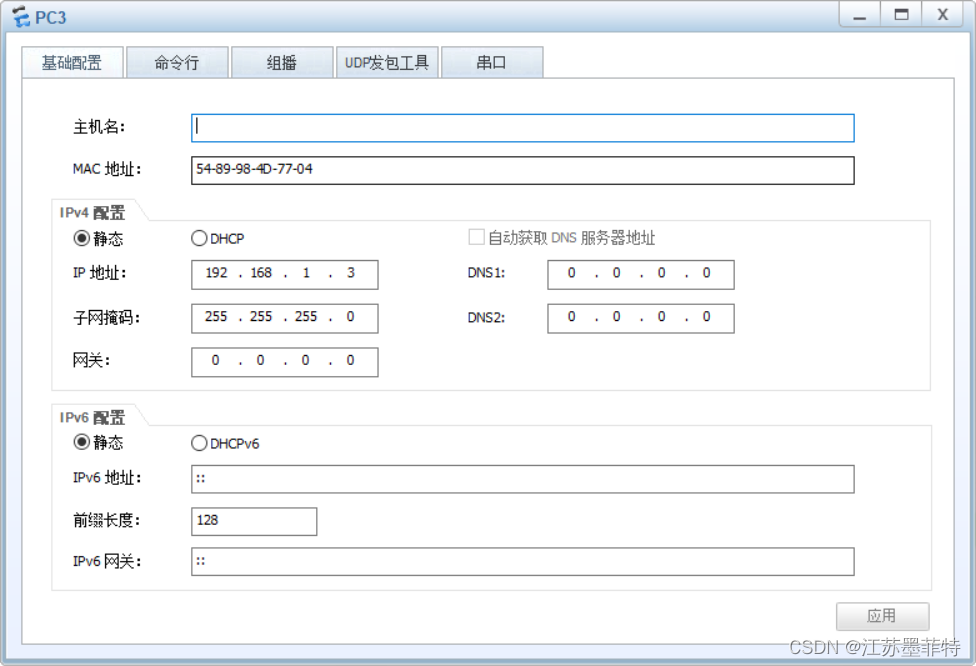

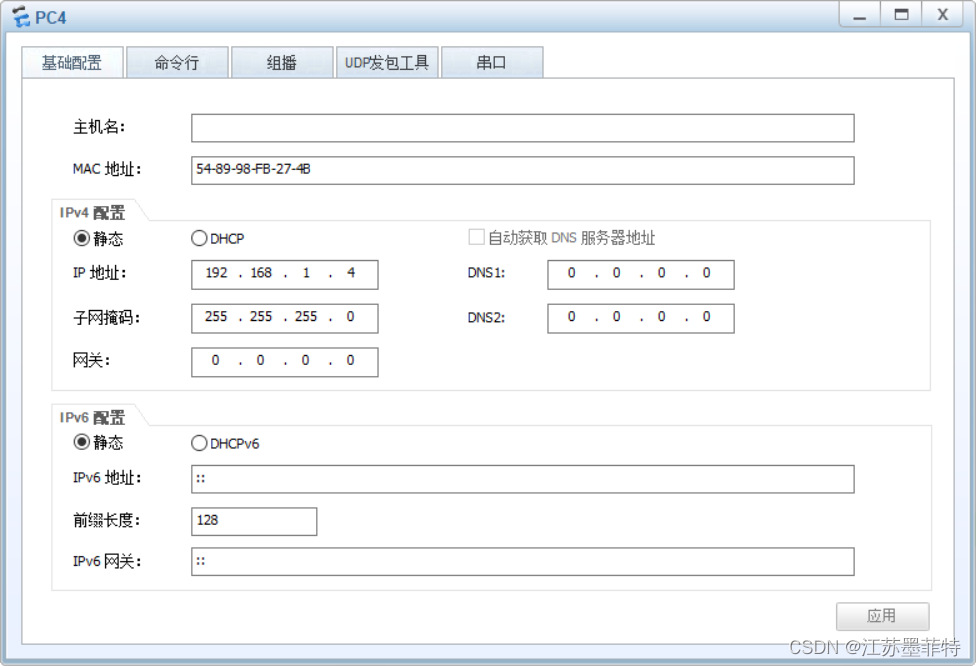

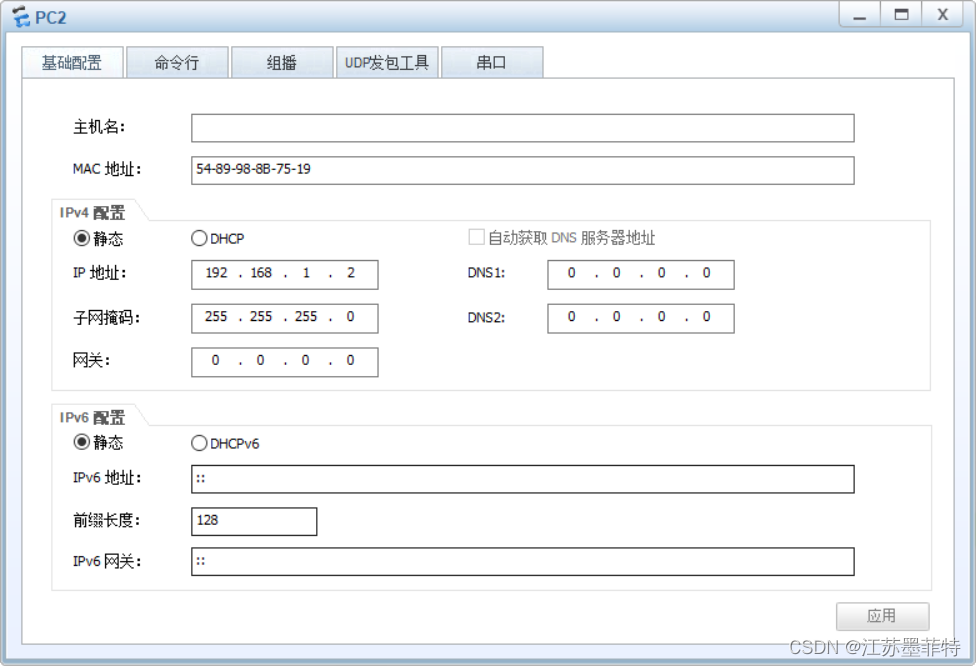

设置pc和服务器的ip地址和子网掩码

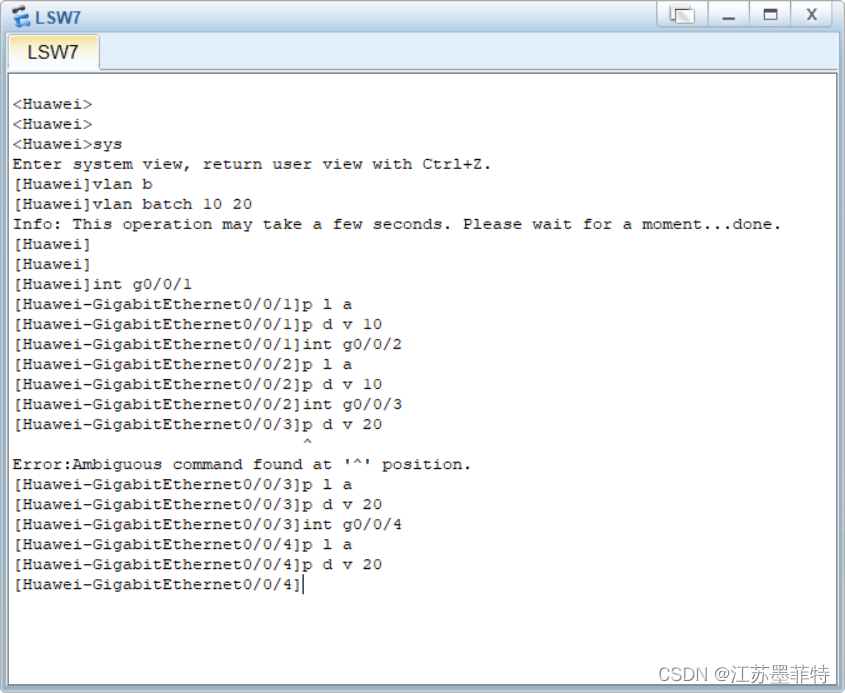

然后在交换机1下创立VLAN 10 20
分别设置pc1 2 3 4 的端口模式为access然后pc 1 2 加入vlan10 pc3 4加入vlan 20

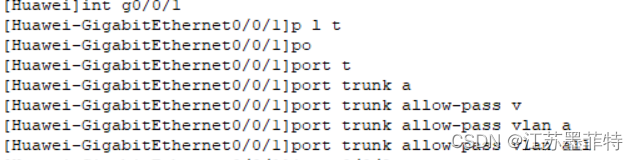

然后设置交换机和交换机2连接端口为trunk然后设置为此端口允许所有vlanid通过port trunk allow-pass vlan all
设置交换机2和服务器1服务器2连接端口模式为access然后服务器1加入vlan10， 服务器2加入vlan 20
设置好之后VLAN10下三台设备不能和VLAN20下三台设备连接
