4 DDR5 SDRAM命令描述和操作-31

• 4.31 DQS间隔振荡器

4.31 DQS间隔振荡器

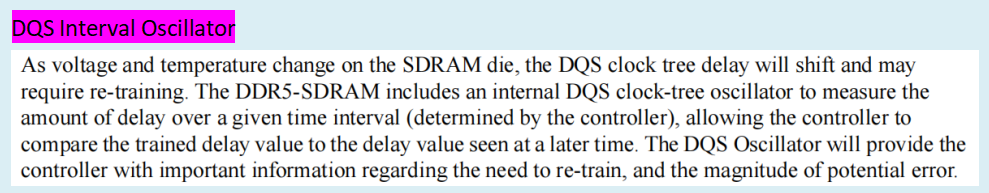

当SDRAM芯片上的电压和温度发生变化时，DQS时钟树的延迟会发生偏移，可能需要重新进行训练。DDR5-SDRAM包括一个内部的DQS时钟树振荡器，用于测量在给定时间间隔内（由控制器确定）的延迟量，从而使控制器能够将训练的延迟值与稍后观察到的延迟值进行比较。DQS Oscillator将为控制器提供有关重新训练的需求以及潜在误差的大小的重要信息。

发出MPC [Start DQS Osc]命令，并设置OP[0000 0111B]作为第4.15节中所述，以启动内部环形振荡器。该振荡器通过计算信号在DQS时钟树的副本中传播的次数来工作。

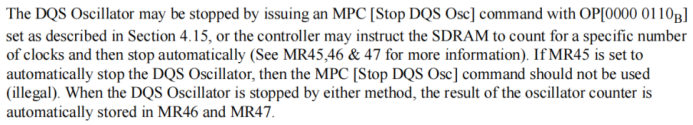

可以通过发出MPC [Stop DQS Osc]命令并设置OP[0000 0110B]来停止DQS Oscillator，如第4.15节中所述，或者控制器可以指导SDRAM计数一定数量的时钟然后自动停止（有关更多信息，请参阅MR45、46和47）。如果MR45设置为自动停止DQS Oscillator，那么不应使用MPC [Stop DQS Osc]命令（非法）。当DQS Oscillator通过任何一种方法停止时，振荡器计数的结果会自动存储在MR46和MR47中。

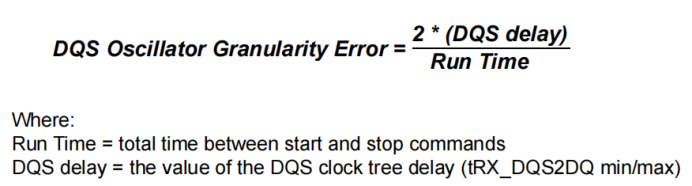

控制器可以通过运行DQS Interval Oscillator的时间较短（不太准确）或时间较长（更准确）来调整结果的准确度。给定温度和电压下的结果的准确性由以下方程确定：

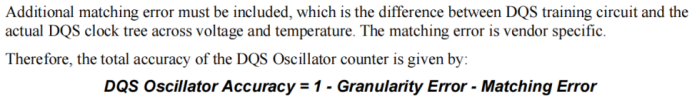

还必须包括额外的匹配误差，即DQS训练电路与实际DQS时钟树在电压和温度方面的差异。匹配误差是供应商特定的。因此，DQS Oscillator计数器的总精度由以下方程给出：

例如：如果启动和停止命令之间的总时间为100ns，最大的DQS时钟树延迟为400ps（tRX_DQS2DQ max），那么DQS Oscillator的粒度误差为：

例如：运行DQS Oscillator的时间更长可以提高准确性。如果启动和停止命令之间的总时间为250ns，最大的DQS时钟树延迟为400ps（tRX_DQS2DQ max），那么DQS Oscillator的粒度误差为：

DQS Interval Oscillator的结果被定义为在由控制器确定的“运行时间”内可以计数的DQS时钟树延迟的数量。结果存储在MR46和MR47中，其中MR46包含结果的最低有效位（LSB），MR47包含结果的最高有效位（MSB）。当接收到MPC-1 [停止DQS振荡]命令时，MR46和MR47将被SDRAM覆盖。SDRAM计数器将计数到其最大值（=2^16）并停止。如果从模式寄存器中读取到最大值，则内存控制器必须假设计数器溢出了寄存器并丢弃结果。不会溢出计数器寄存器的最长“运行时间”可以通过以下计算得出：

区间振荡器的匹配误差被定义为DQS训练电路（区间振荡器）与实际DQS时钟树在电压和温度方面的差异。

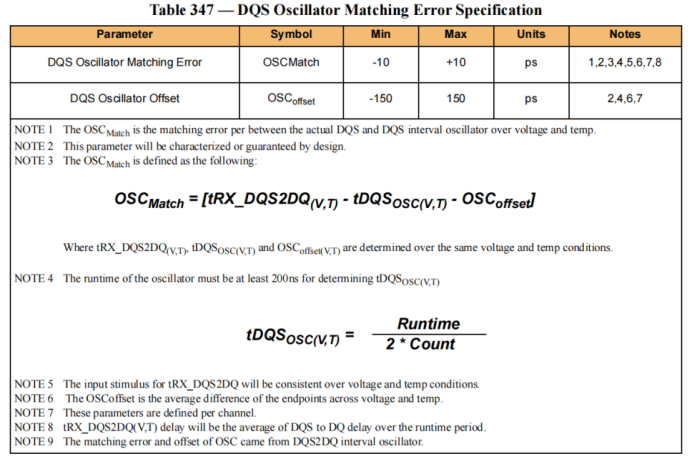

• 参数：
- tRX_DQS2DQ：实际DQS时钟树延迟
- tDQSOSC：训练电路（区间振荡器）延迟
- OSCOffset：电压和温度下的平均延迟差异
- OSCMatch：DQS振荡器匹配误差

注意1：OSCMatch是实际DQS和DQS区间振荡器之间电压和温度上的匹配误差。
注意2：该参数将通过设计进行表征或保证。
注意3：OSCMatch的定义如下：
注意4：为了确定tDQSOSC（V，T），振荡器的运行时间必须至少为200ns。
注意5：tRX_DQS2DQ的输入刺激将在电压和温度条件下保持一致。
注意6：OSCoffset是在电压和温度条件下端点之间的平均差异。
注意7：这些参数是按通道定义的。
注意8：tRX_DQS2DQ（V，T）延迟将是运行时间内从DQS到DQ的延迟的平均值。
注意9：OSC的匹配误差和偏移来自于DQS2DQ区间振荡器。

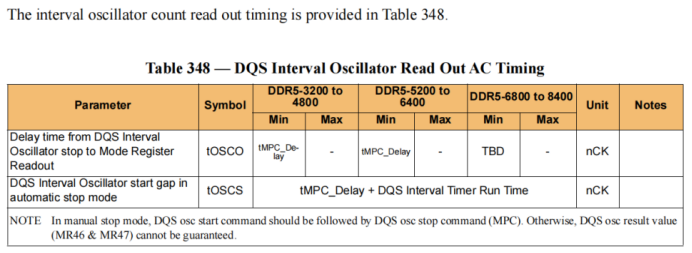

注意：在手动停止模式下，DQS振荡器启动命令后面应跟随DQS振荡器停止命令（MPC）。否则，无法保证DQS振荡器的结果值（MR46和MR47）。
