从源码角度看Android系统Launcher在开机时的启动过程
Launcher是Android所有应用的入口，用来显示系统中已经安装的应用程序图标。
Launcher本身也是一个App，一个提供桌面显示的App，但它与普通App有如下不同：
-
Launcher是所有应用的入口，可以管理应用
-
Launcher是在Android系统启动后就要显示给用户的应用
-
Launcher是顶部App，即任何应用返回后都是到Launcher，不能再继续返回
Launcher启动的入口是AMS的systemReady方法。
备注：本文是结合Android8.0的源码看Android系统Launcher在开机时的启动过程
1. startBootstrapServices启动AMS
从前面的《从源码角度看Android系统SystemServer进程启动过程》一文中可知：在SystemServer的startBootstrapServices方法中已经启动ActivityManagerService
代码路径：frameworks/base/services/java/com/android/server/SystemServer.java
深入到startBootstrapServices函数中：
private void startBootstrapServices() {...省略...//启动服务ActivityManagerServicemActivityManagerService = mSystemServiceManager.startService(ActivityManagerService.Lifecycle.class).getService();mActivityManagerService.setSystemServiceManager(mSystemServiceManager);mActivityManagerService.setInstaller(installer);...省略...}
2. startOtherServices中调用AMS的systemReady方法
然后又在SystemServer的startOtherServices方法中调用了AMS的systemReady方法
代码路径：frameworks/base/services/java/com/android/server/SystemServer.java
深入到startOtherServices函数中：
private void startOtherServices() {...省略...//调用ActivityManagerService的systemReadymActivityManagerService.systemReady(() -> {Slog.i(TAG, "Making services ready");traceBeginAndSlog("StartActivityManagerReadyPhase");mSystemServiceManager.startBootPhase(SystemService.PHASE_ACTIVITY_MANAGER_READY);...省略...}
3. AMS的systemReady方法
代码路径：frameworks/base/services/core/java/com/android/server/am/ActivityManagerService.java
深入到systemReady函数中：
public void systemReady(final Runnable goingCallback, BootTimingsTraceLog traceLog) {traceLog.traceBegin("PhaseActivityManagerReady");...省略...//启动HomeActivity，即Launcher应用的桌面ActivitystartHomeActivityLocked(currentUserId, "systemReady");...省略...
}
4. AMS的startHomeActivityLocked方法
代码路径：frameworks/base/services/core/java/com/android/server/am/ActivityManagerService.java
深入到startHomeActivityLocked函数中：
boolean startHomeActivityLocked(int userId, String reason) {//判断工厂模式和mTopAction的值if (mFactoryTest == FactoryTest.FACTORY_TEST_LOW_LEVEL&& mTopAction == null) { //注释1return false;}//创建Launcher启动所需要的IntentIntent intent = getHomeIntent(); //注释2ActivityInfo aInfo = resolveActivityInfo(intent, STOCK_PM_FLAGS, userId);if (aInfo != null) {intent.setComponent(new ComponentName(aInfo.applicationInfo.packageName, aInfo.name));aInfo = new ActivityInfo(aInfo);aInfo.applicationInfo = getAppInfoForUser(aInfo.applicationInfo, userId);ProcessRecord app = getProcessRecordLocked(aInfo.processName,aInfo.applicationInfo.uid, true);if (app == null || app.instr == null) { //注释3intent.setFlags(intent.getFlags() | Intent.FLAG_ACTIVITY_NEW_TASK);final int resolvedUserId = UserHandle.getUserId(aInfo.applicationInfo.uid);final String myReason = reason + ":" + userId + ":" + resolvedUserId;// 启动LaunchermActivityStarter.startHomeActivityLocked(intent, aInfo, myReason); //注释4}} else {Slog.wtf(TAG, "No home screen found for " + intent, new Throwable());}return true;
}
注释解析：
-
注释1处的mFactoryTest代表系统的运行模式，系统的运行模式分为三种：工厂模式、低级工厂模式和高级工厂模式。mTopAction用来描述第一个被启动Activity组件的Action，默认值为Intent.ACTION_MAIN。所以注释1处的意思就是mFactoryTest 等于FactoryTest.FACTORY_TEST_LOW_LEVEL且mTopAction等于null时，直接返回false
-
注释2处调用了getHomeIntent方法。具体实现如下：
Intent getHomeIntent() {Intent intent = new Intent(mTopAction, mTopData != null ? Uri.parse(mTopData) : null);intent.setComponent(mTopComponent);intent.addFlags(Intent.FLAG_DEBUG_TRIAGED_MISSING);if (mFactoryTest != FactoryTest.FACTORY_TEST_LOW_LEVEL) {intent.addCategory(Intent.CATEGORY_HOME);}return intent;}
创建intent对象，并将mTopAction和mTopData传入，mTopAction的值为Intent.ACTION_MAIN，并且如果系统运行模式不是低级工厂模式，则将intent的Category设置为Intent.CATEGORY_HOME，并返回intent
- 注释3处判断如果Action是Intent.ACTION_MAIN，Category是Intent.CATEGORY_HOME的应用程序是否启动，如果没有启动，则走注释4处的启动逻辑
这里看下Launcher的AndroidManifest文件：
代码路径：packages/apps/Launcher3/AndroidManifest.xml
从上面可以看到intent-filter中设置了android.intent.action.MAIN和android:name="android.intent.category.HOME，这样com.android.launcher3.Launcher的Activity就成为了主Activity。
- 注释4处是如果Launcher没有启动，就会调用ActivityStarter的startHomeActivityLocked方法来启动Launcher
5. ActivityStarter的startHomeActivityLocked方法
代码路径：frameworks/base/services/core/java/com/android/server/am/ActivityStarter.java
深入到startHomeActivityLocked函数中：
void startHomeActivityLocked(Intent intent, ActivityInfo aInfo, String reason) {//将Launcher的堆栈移动到顶部mSupervisor.moveHomeStackTaskToTop(reason); //注释1mLastHomeActivityStartResult = startActivityLocked(null /*caller*/, intent, //注释2null /*ephemeralIntent*/, null /*resolvedType*/, aInfo, null /*rInfo*/,null /*voiceSession*/, null /*voiceInteractor*/, null /*resultTo*/,null /*resultWho*/, 0 /*requestCode*/, 0 /*callingPid*/, 0 /*callingUid*/,null /*callingPackage*/, 0 /*realCallingPid*/, 0 /*realCallingUid*/,0 /*startFlags*/, null /*options*/, false /*ignoreTargetSecurity*/,false /*componentSpecified*/, mLastHomeActivityStartRecord /*outActivity*/,null /*container*/, null /*inTask*/, "startHomeActivity: " + reason);if (mSupervisor.inResumeTopActivity) {// If we are in resume section already, home activity will be initialized, but not// resumed (to avoid recursive resume) and will stay that way until something pokes it// again. We need to schedule another resume.mSupervisor.scheduleResumeTopActivities();}
}
注释解析：
-
注释1处将Launcher的堆栈移到顶部，这也是为什么Launcher总是在所有APP顶部的原因
-
注释2调用startActivityLocked方法启动Home Activity。startActivityLocked是Android系统启动所有Activity的入口，后面会专门写文阐述Activity的启动过程
最终会进入Launcher的onCreate方法中，到此Launcher就启动完成。

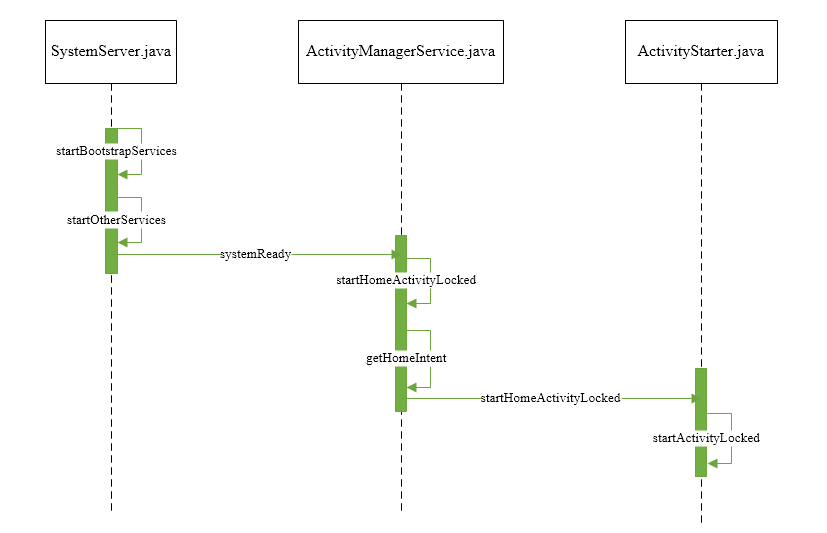

6. Launcher启动过程时序图
非常感谢您的耐心阅读，希望我的文章对您有帮助。欢迎点评、转发或分享给您的朋友或技术群。
