实验三：利用单臂路由实现VLAN间路由

实验三：利用单臂路由实现VLAN间路由

实验目的:

通过本次实验，了解单臂路由的应用场景，掌握路由器的配置方法。

实验环境:

硬件：PC机

软件：windows操作系统，ensp

实验内容：

利用单臂路由器实现VLAN间路由

实验原理：

在现实中，经常会出现某些用户需要跨越VLAN实现通信的情况，单臂路由技术就是解决VLAN间通信的一种方法。单臂路由的原理是通过一台路由器，使VLAN间互通数据通过路由器进行三层转发。如果在路由器上为每个VLAN分配一个单独的路由器物理接口，随着VLAN数量的增加，必然需要更多的接口，而路由器能提供的接口数量比较有限，所以在路由器的一个物理接口上通过配置子接口(即逻辑接口)的方式来实现以一当多的功能，将是一种非常好的方式。

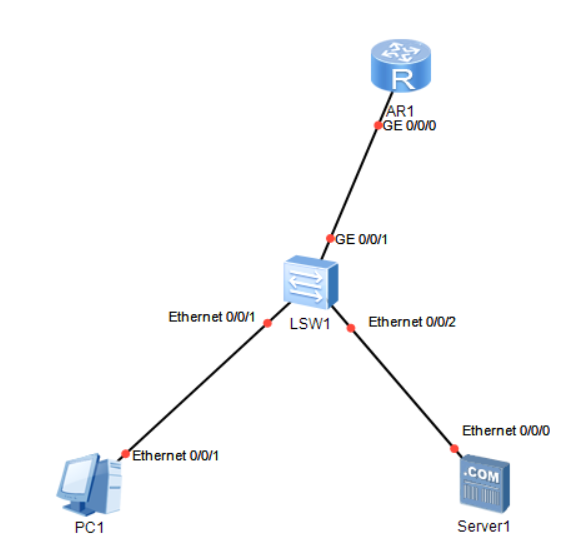

实验拓扑：

实验过程：

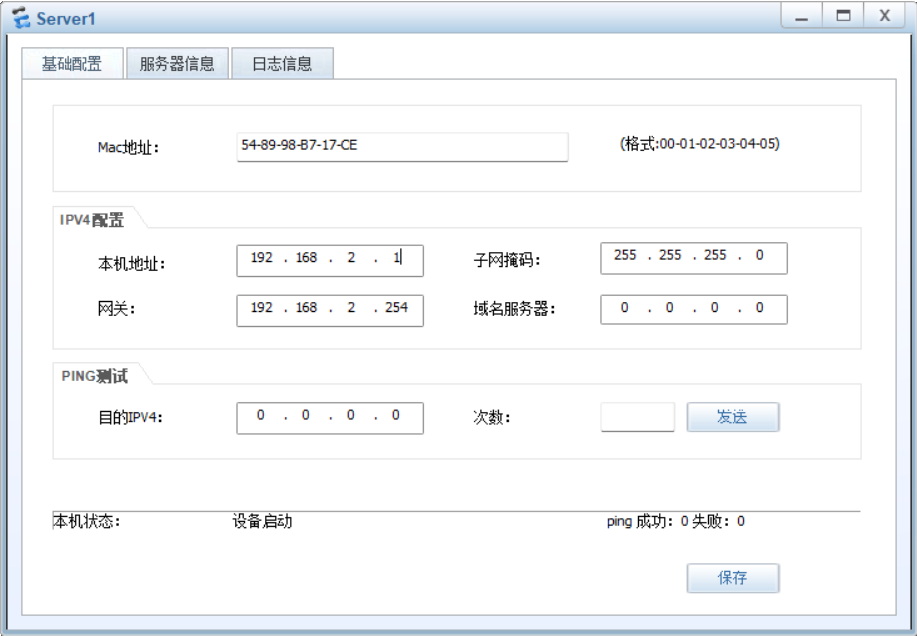

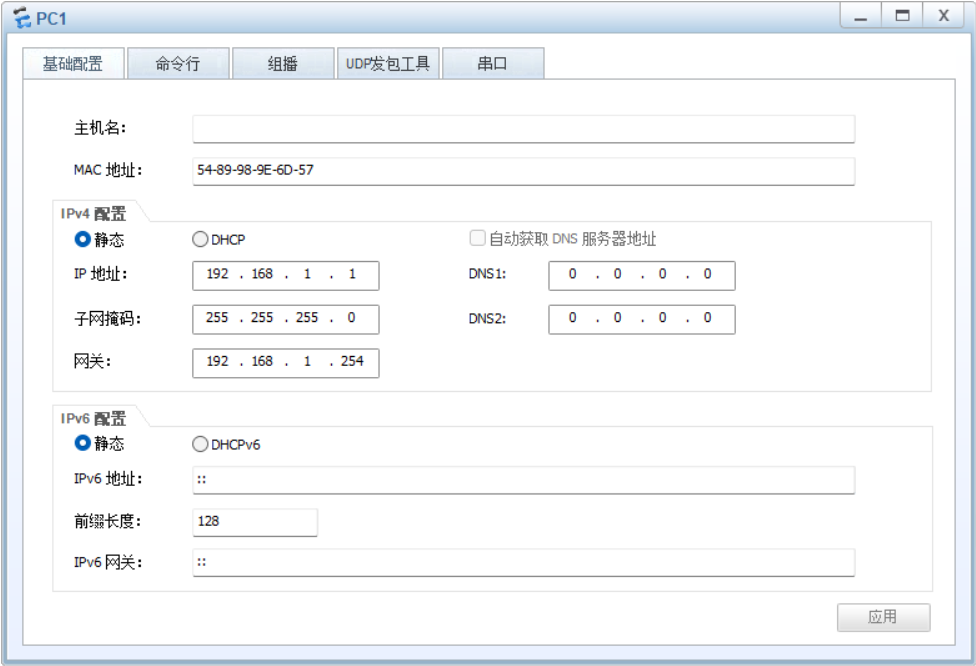

步骤一：启动所有设备并配置主机、服务器的IP地址、子网掩码和默认网关

将主机划分在子网192.168.1.0中，将服务器划分在子网192.168.2.0中

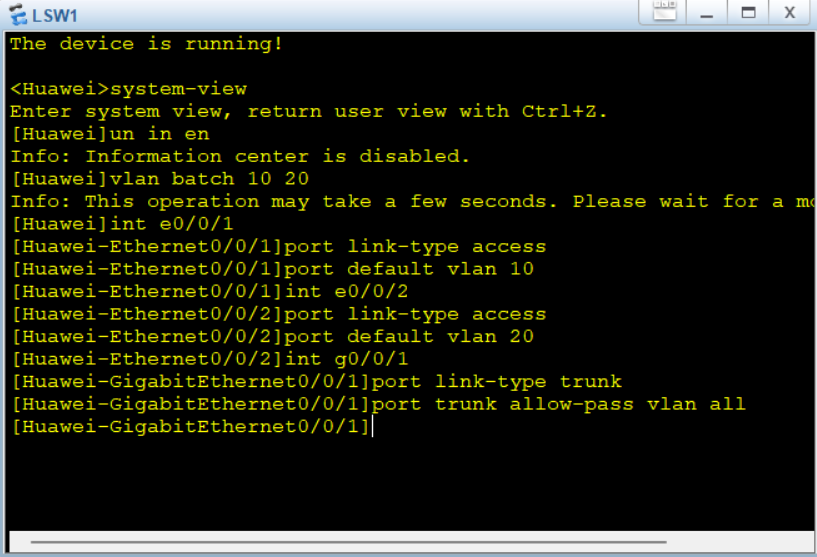

步骤二：配置集线器

将集线器的e0/0/1端口划分到vlan 10，端口类型为access。将e/0/0/2端口划分到vlan
20，端口类型为acess。将g/0/0/1端口的端口类型设置为trunk，且能通过所有vlan

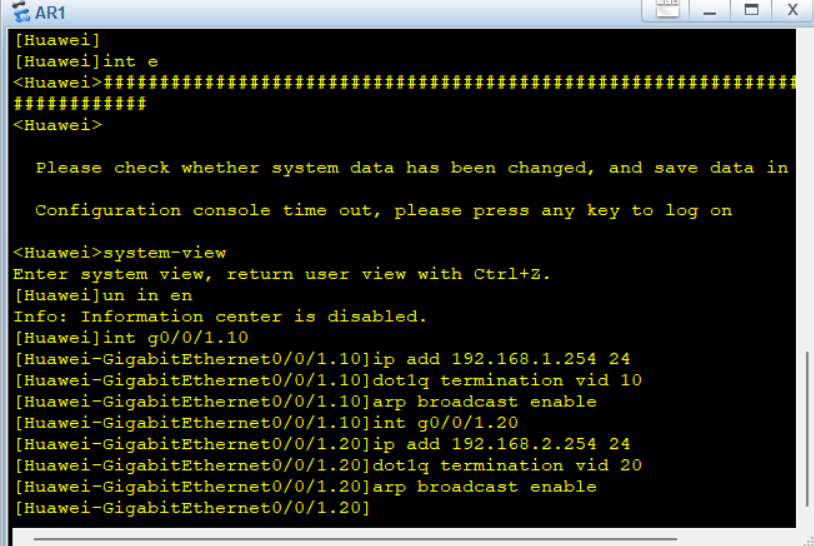

步骤三：配置路由器

给路由器的g0/0/1端口配置两个虚拟子接口的IP地址

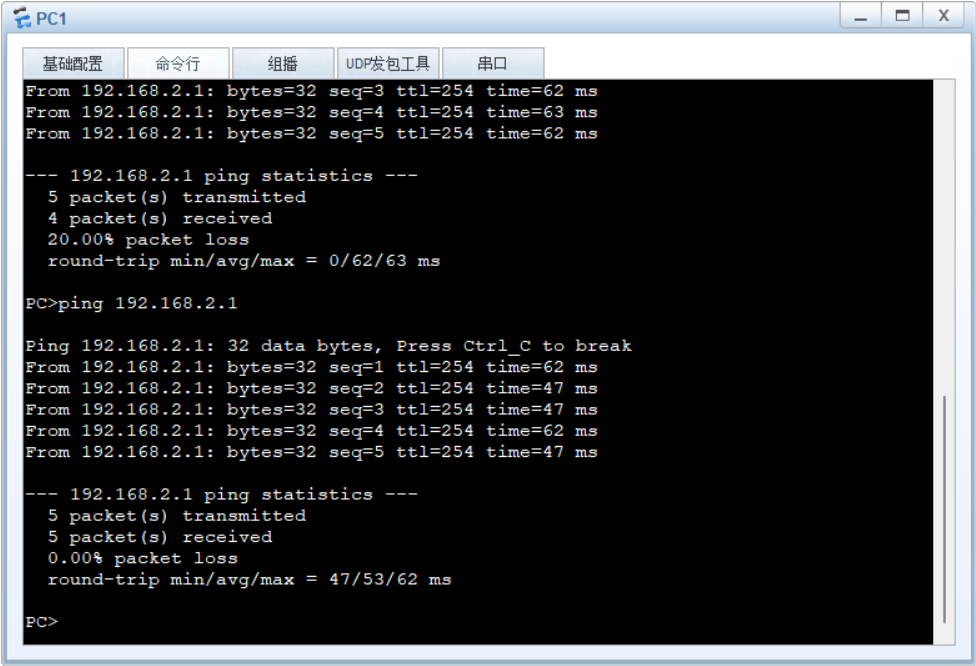

步骤四：测试主机与服务器的连通性

由此可见，主机和服务器之间可以通信
