v-valgrind搭配massif、vgdb分析ceph-mon内存

文章目录

• • • valgrind 搭配的相关工具
    • • 安装massif-visualizer
      • 抓取massif分析Ceph-mon运行时内存数据
      • massif的详细参数
      • vgdb配合valgrind结合massif的相关monitor指令调试进程
      • • 打开vgdb调试
        • 进行massif的monitor指令调试
      • massif-visualizer 图形可视化massif format文件

valgrind 搭配的相关工具

环境:centos 7.0

安装massif-visualizer

该工具是用来生成valgrind可视化和图形可视化的内存分析结果

• 安装valgrind
yum install valgrind
• 安装massif-visualizer
  进入massif-visualizer:github 下载源码包 或者直接git clone https://github.com/KDE/massifvisualizer
  解压后进入其目录执行如下命令

  cd massif-visualizer
  mkdir build
  cd build
  cmake ..
  make
  sudo make install


抓取massif分析Ceph-mon运行时内存数据

• systemctl stop ceph-mon@node1 停止mon守护进程

• valgrind --tool=massif /usr/bin/ceph-mon -f --cluster ceph --id node1 使用valgrind的massif工具启动ceph-mon

• 监控已经开始，并且可以top下看到该进程在运行

• 执行一段时间之后ctrl + c停止运行,即可在当前目录下生成一个massif.out.[进程ID]的文件

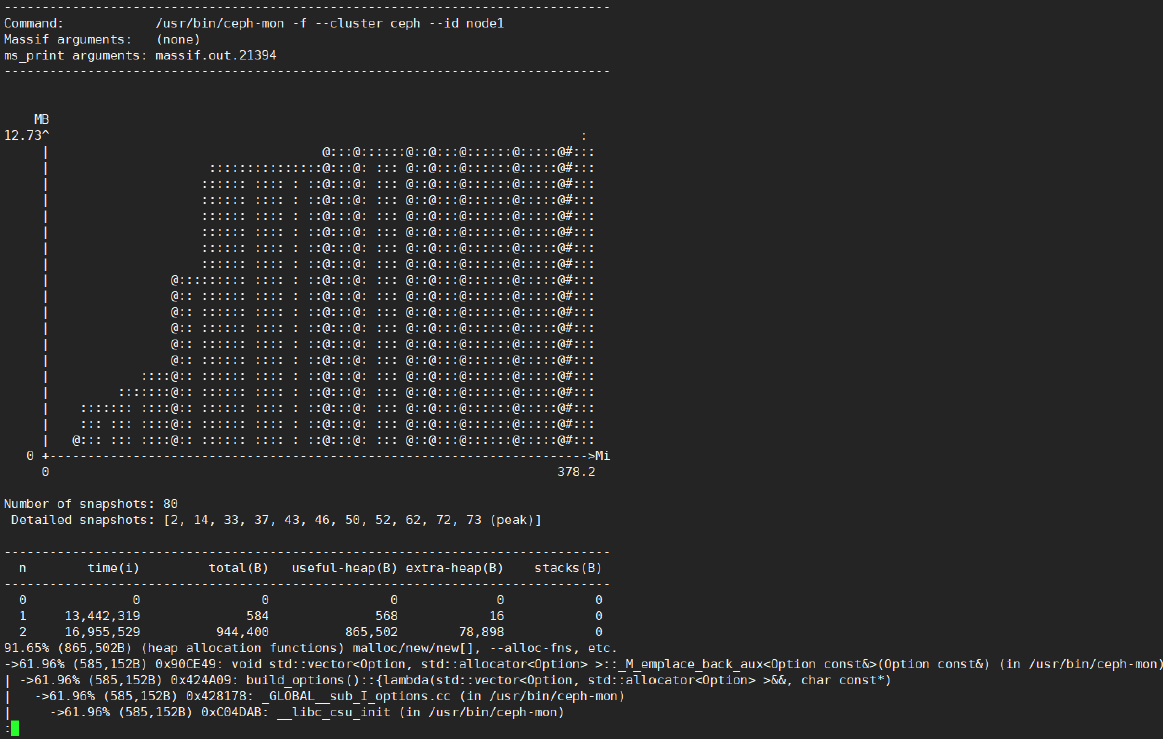

• 使用ms_print massif.out.21943 查看文件信息


  坐标图解如下

  • 坐标图中":“表示普通快照，”@“表示详细快照，”#"表示峰值快照，坐标左下角Number of snapshots:80是快照总数量

  Detailed snapshots: [2, 14, 33, 37, 43, 46, 50, 52, 62, 72, 73 (peak)]

  • 普通快照详解
    • n:快照编号
    • time(i):快照采集时间，(i)括号中的i表示时间单位是运行的指令数，在执行Massif分析时，添加了参数–time-unit=i
    • total(B):总内存消耗量
    • useful-heap(B):可用堆内存的字节数，即程序申请内存时，指定的数量
    • extra-heap(B):额外堆内存的字节数，包括管理内存增加的字节（默认是8，可以使用–heapadmin 选项来重新设定）和为了对齐多出的字节（通常是8或16，可以使用–alignment选项来重新设定）
    • stacks(B):栈的大小，默认情况下，栈分析是关闭的，因为它会大大降低Massif的速度。因此，示例中的表示栈大小的列为零（可以使用–stacks=yes选项打开栈分析 )
  • 详细快照详解
    除了基本计数（和普通快照一样）之外，它还提供了一个分配树，准确地指出这些堆内存是由哪些代码分配的,如下：

  • 峰值快照即和详细快照内容一样，标记有peak 字样的快照序号

  默认情况下,Massif只分析堆内存，即函数malloc,calloc,realloc,memalign,new和其他一些 类似函数的占用内存。这意味着它不直接分析较低级别的系统调用，如 mmap、 mremap、brk。它也不分析代码段、数据段和BSS段（约等于全局区域）的大小，所以它所分析显示的数字远小于top显示的数字，这里我们可以通过参数–pages-as-heap=yesmmap和类似系统调用函数分配的每个“页面”都被视为一个不同于常规堆块的“块”来分析

• 设置--pages-as-heap=yes 后ms_print输出大部分不变，一个区别时详细快照的开头部分的变化(heap allocation functions) malloc/new/new[], --alloc-fns, etc变成
  (page allocation syscalls) mmap/mremap/brk, --alloc-fns, etc

massif的详细参数

• --heap= [default: yes]是否启动堆分析，默认是yes
• --heap-admin=[default:8] 设置每个块的管理字节数，属于快照详解中额外字节数
• --stacks= [default: no] 是否启动栈内存分析，启动后会减慢Massif，默认是关闭
• --pages-as-heap= [default: no]打开之后支持分析页面级别的内存而非只有malloc的块层面的内存
• --depth= [default: 30] 设置详细快照中分配树的最大深度，增加它将使Massif运行得更慢，使用更多内存，并产生更大的输出文件
• --alloc-fn=指定封装堆内存分配函数的名字
  注意：只有该函数处于函数调用栈的顶部条目时才可以被这样对待。
  如果malloc1封装了函数malloc，并且malloc2又封装了malloc1，则只指定 --alloc-fn=malloc2将不起作用.需要指定–alloc-fn=malloc1；虽然这样不是很方便，但是如果massif已经不再分析函数调用栈了，我们只需要查看我们指定的函数就可以了，并不需要浏览所有的内存分配函数
• --ignore-fn= 指定堆分析时，忽略的函数，如malloc、new或–alloc-fn指定的函数等，编写C ++函数名的规则与–alloc-fn相同

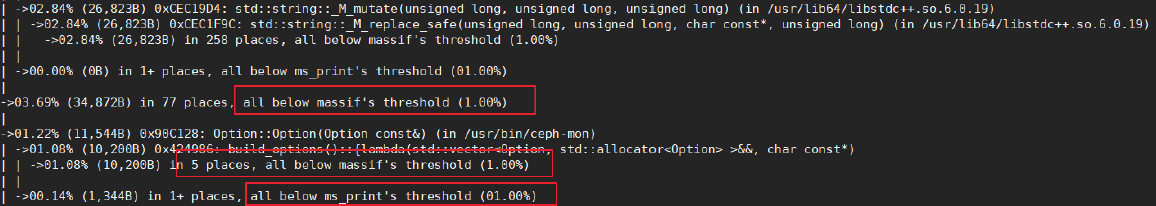

• --threshold= [default: 1.0]设置详细快照中分配树是否打印出来代码详细位置的阈值，低于该阈值时，不打印，默认是1.0%

• --peak-inaccuracy= [default: 1.0]针对峰值快照的选项，当内存增加到比前一个峰值至少1.0%（默认值）时，才将这时的内存进行详细的快照，更新为新的峰值。否则内存增加一点点就记录为峰值会影响Massif的性能
• --time-unit 设置Massif分析的时间单位。有三种：按照程序运行的指令数、按照时间（毫秒）、按照申请、释放的字节数变化。最后一种对于小程序和测试时非常有用，因为它的复现性比较好
• --detailed-freq= [default: 10]设置详细快照的频率。当设置为1（–detailed-freq=1）时，每个快照都被记录成详细的
• --max-snapshots= [default: 100]设置最大快照数。如果设置为N，对于除非常小的程序（程序小到它全部快照数不超过默认值）外，最终的快照数将介于N / 2和N之间
• –massif-out-file= [default: massif.out.%p]将Massif分析数据写入指定file 而不是默认输出文件massif.out。文件名中可以添加 %p和%q用来加入进程ID和%q后指定环境变量的内容



vgdb配合valgrind结合massif的相关monitor指令调试进程

打开vgdb调试

• 目标机器执行valgrind监控执行进程的运行，并打开vgdb
valgrind --vgdb=yes --tool=massif --pages-as-heap=yes --massif-out-file=hello.%p /usr/bin/ceph-mon -f --cluster ceph --id node1
• 复制该设备的一个终端，设置vgdb的监听端口运行：

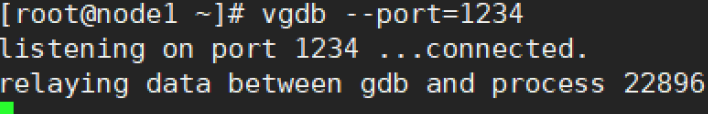

  vgdb --port=1234

• 再次复制一个终端，执行gdb /usr/bin/ceph-mon(your program)
  输入:target remote 10.192.55.6:1234(targetip:port) 即在gdb中建立与valgrindserver的连接,监听端口变为如下状态


进行massif的monitor指令调试

• monitor snapshot | 将当前valigrand抓的数据创建一个快照，并且可以保存到指定文件。如果不指定文件，则默认为massif.vgdb.out

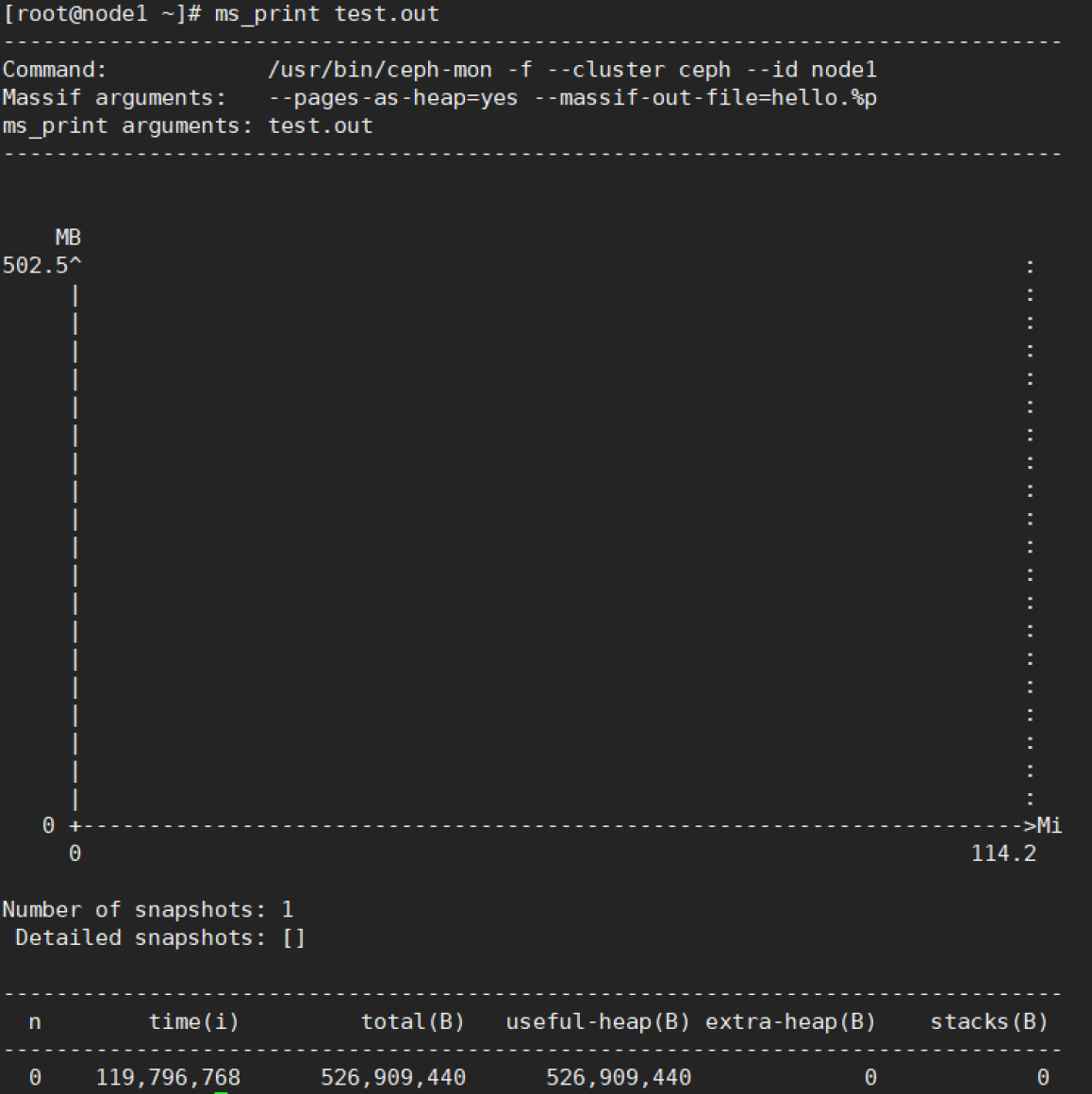

  执行 gdb中执行monitor snapshot test.out

• monitor detailed_snapshot [filename] 保存一个详细快照到指定文件
• monitor all_snapshots [filename]将目前抓取的所有快照都保存到指定文件
• monitor xtmemory [ default xtmemory.kcg.%p.%n]请求massif产生一个xtree的堆分析报告，由一个函数栈集合组成的可执行树
  一般xtree会有两种格式:

  • callgrind Format
    该格式可以由两种可视化工具打开

    • callgrind_annotate 在Linux终端下伴随着valgrind安装的工具，会打印出一个排序好的函数列表，但是使用该命令时一定要输入指定xtree的文件参数: --inclusive=yes
    • 可视化图形界面来显示数据，需要安装工具KCachegrind

  • massif Format
    需要在valgrind运行时指定参数--xtree-memory=alloc ，会生成两种信息的执行树文件(curB,curBk)指定参数--xtree-memory=full 会给出最详细的执行树文件（包含六个参数）

    curB:当前分配的Byte数量，每次产生空间分配都会导致该值的叠加，只有一个块空间释放之后它才会降低
    curBk:表示curB分配的次数，每次分配的时候它的值+1，相反释放的时候就-1
    totB:到目前为止总共分配的内存空间Byte,只增加
    totBk:表示totB分配的次数，分配一次它的值+1，同样只增加
    totFB：到目前为止总共释放的空间Byte,只增加
    totFBk:到目前为止总共释放的次数


    以上参数应满足:curB =totB - totFB

    此时生成的xtree文件可以由ms_print打开

massif-visualizer 图形可视化massif format文件

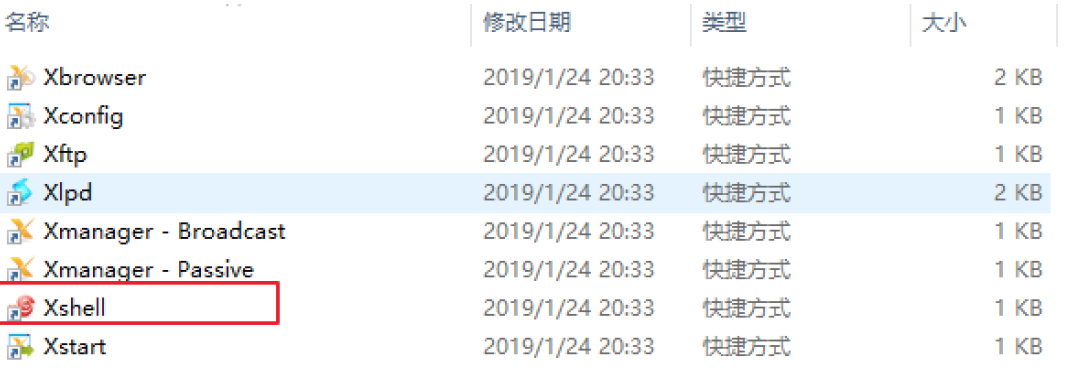

• 需要在个人PC上下载xmanange 系列软件安装成功后打开xshell登录到自己服务器上：

• 同时打开以上xmanager-Passive软件

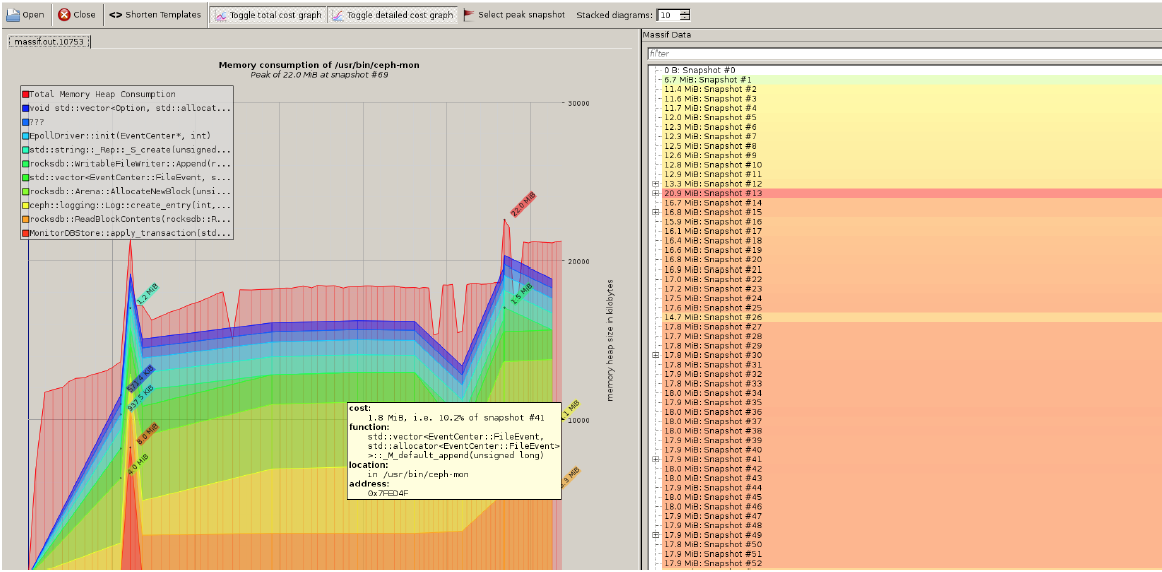

• 在自己服务器上直接执行massif-visualizer massif.out.[PID] ·这个文件即可生成如下火焰图，其中最右侧函数调用栈，可以点击+号来查看调用栈函数
