【STM32】NVIC中断优先级管理
🐱作者：一只大喵咪1201
🐱专栏：《STM32学习》
🔥格言：你只管努力，剩下的交给时间！
NVIC中断优先级管理
- 🙀描述
- 🦔中断类型
- 🙀中断优先级分组
- 🦔抢占优先级和响应优先级
- 🦔中断优先级分组函数
- 🙀中断优先级设置
- 🦔中断优先级设置寄存器
- 🦔中断优先级初始化函数
- 🙀总结
🙀描述
中断可以看作是一个事件。
比如，你正在家里学习，突然来了电话，你只能停下当前的学习去接电话，在接电话的过程中又有人敲门，你只好放下电话去开门，然后再拿起电话继续打电话，当挂掉电话后又继续前面的学习。
在上面的例子中，学习是一直在进行的事件，而打电话是一个中断事件，在打电话过程中有人敲门又是一个中断事件。
STM32中的中断也是这个道理，在执行主程序的过程中会有其他事件打断这个过程，进入到事件中的程序去执行，执行完中断程序后再返回主程序继续执行，这样就是中断。
🦔中断类型
- CM3内核支持256个中断，其中包含了16个内核中断和240个外部中断，并且具有256级的可编程中断设置。
- STM32F10系列并没有使用CM3内核的全部东西，而是只用了它的一部分。
- STM32F10系列有84个中断，包括16个内核中断和68个可屏蔽中断，具有16级可编程的中断优先级。
- STM32F103系列上面，又只有60个可屏蔽中断（在107系列才有68个）。
这里的外部中断和可屏蔽中断都是一个意思，是指不包括内核中断的所有中断。

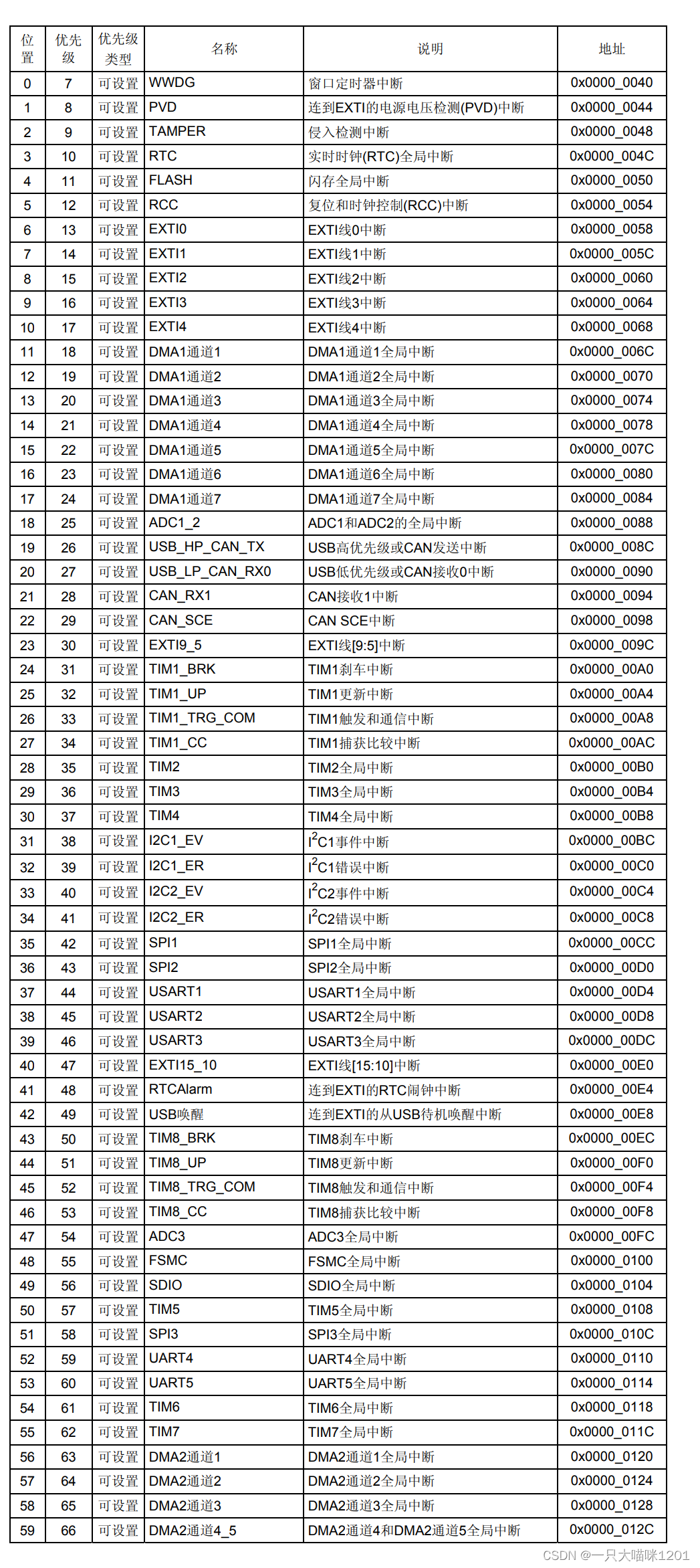

此图便是本喵使用的STM32F103ZET6的60个外部中断。
🙀中断优先级分组
有这么多类型的中断，是怎么管理的呢？STM32通分组的方式来管理这些中断。
该分组的设置是由 SCB->AIRCR 寄存器的 bit10~8 来定义的。
通过赋予SCB->AIRCR寄存器中第8位到第10位的值将这些中断类型分为5个组。
不同的分组中，AIRCR寄存器中的第4位到第8位管理优先级的情况不同。
比如常用的第2组，这4位中两位是管理抢占优先级的，两位是管理响应优先级的。按照从左到右的顺序。
这时又有疑惑了，抢占优先级和响应优先级是什么呢？
🦔抢占优先级和响应优先级
抢占优先级：
- 抢占优先级是指中断的打断优先级，抢占优先级高的中断可以打断正在执行的抢占优先级低的中断。
响应优先级
- 响应优先级是指中断的响应顺序，响应优先级只有在抢占优先级相同的情况下才有意义。当抢占优先级相同时，俩个中断同时发生，响应优先级高的中断先响应。
俩个优先级中，数字越小表示的优先级越高。
举例说明：
- 假定设置中断优先级组为2
- 然后设置
- 中断3(RTC中断)的抢占优先级为2，响应优先级为1。
- 中断6（外部中断0）的抢占优先级为3，响应优先级为0。
- 中断7（外部中断1）的抢占优先级为2，响应优先级为0。
那么的这三个中断的优先级顺序就是
- 中断7>中断3>中断6
当抢占优先级和响应优先级都相同的时候，哪个中断先发生就先执行哪个中断程序。
注意：
中断分组仅在系统的初始化完成后设置一次。如果在后面的程序中有修改分组就会混乱。
比如当使用的是2组的时候
优先级管理位如上图设置，此时的抢占优先级是2，响应优先级是2。
在使用这个分组后再将分组设置成3组的时候，此时抢占优先级是5，响应优先级是0。
如此一来，优先级的管理就混乱了。
🦔中断优先级分组函数
ST官方提供了设置分组的库函数，不用我们自己去挨个设置寄存器的值。
void NVIC_PriorityGroupConfig(uint32_t NVIC_PriorityGroup)
{/* Check the parameters */assert_param(IS_NVIC_PRIORITY_GROUP(NVIC_PriorityGroup));/* Set the PRIGROUP[10:8] bits according to NVIC_PriorityGroup value */SCB->AIRCR = AIRCR_VECTKEY_MASK | NVIC_PriorityGroup;
}
这是中断优先级分组的函数，他在ST官方固件库的misc.c源文件中。
通过函数的定义我们可以看到，它的实质就是在配置AIRCR寄存器。
#define NVIC_PriorityGroup_0 ((uint32_t)0x700) /*!< 0 bits for pre-emption priority4 bits for subpriority */
#define NVIC_PriorityGroup_1 ((uint32_t)0x600) /*!< 1 bits for pre-emption priority3 bits for subpriority */
#define NVIC_PriorityGroup_2 ((uint32_t)0x500) /*!< 2 bits for pre-emption priority2 bits for subpriority */
#define NVIC_PriorityGroup_3 ((uint32_t)0x400) /*!< 3 bits for pre-emption priority1 bits for subpriority */
#define NVIC_PriorityGroup_4 ((uint32_t)0x300) /*!< 4 bits for pre-emption priority0 bits for subpriority */
以上5个宏定义就是中断优先级分组函数的入口参数，需要分成哪一组就将哪一组对应的参数传入函数中。
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_0);
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1);
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_3);
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);
如此便将这60个外部中断分好了组。
🙀中断优先级设置
虽然分好了组，方便管理了，但是具体是哪个中断发生，它的优先级是多少还需要进行具体的设置。
🦔中断优先级设置寄存器
typedef struct
{__IO uint32_t ISER[8]; /*!< Offset: 0x000 Interrupt Set Enable Register */uint32_t RESERVED0[24]; __IO uint32_t ICER[8]; /*!< Offset: 0x080 Interrupt Clear Enable Register */uint32_t RSERVED1[24]; __IO uint32_t ISPR[8]; /*!< Offset: 0x100 Interrupt Set Pending Register */uint32_t RESERVED2[24]; __IO uint32_t ICPR[8]; /*!< Offset: 0x180 Interrupt Clear Pending Register */uint32_t RESERVED3[24]; __IO uint32_t IABR[8]; /*!< Offset: 0x200 Interrupt Active bit Register */uint32_t RESERVED4[56]; __IO uint8_t IP[240]; /*!< Offset: 0x300 Interrupt Priority Register (8Bit wide) */uint32_t RESERVED5[644]; __O uint32_t STIR; /*!< Offset: 0xE00 Software Trigger Interrupt Register */
} NVIC_Type;
在ST官方的固件库中的misc.h中定义了这样一个结构体，结构体的寄存器就是用来设置中断的优先级的。
- ISER[8]：ISER 全称是：Interrupt Set-Enable Registers，这是一个中断使能寄存器组。STM32F103 的可屏蔽中断只有 60 个，所以对我们来说，有用的就是两个（ISER[0]和 ISER[1]），总共可以表示 64 个中断。而 STM32F103 只用了其中的前 60 位。ISER[0]的 bit 0到31 对应中断0到31。ISER[1]的 bit 0到27 对应中断 32~59；这样总共 60 个中断就分别对应上了。你要使能某个中断，必须设置相应的 ISER 位为 1。
- ICER[8]：全称是：Interrupt Clear-Enable Registers，是一个中断除能寄存器组。该寄存器组与 ISER 的作用恰好相反，是用来清除某个中断的使能的。这里要专门设置一个 ICER 来清除中断位，而不是向 ISER 写 0 来清除，是因为 NVIC 的这些寄存器都是写 1 有效的，写 0 是无效的。
- ISPR[8]：全称是：Interrupt Set-Pending Registers，是一个中断挂起控制寄存器组。每个位对应的中断和 ISER 是一样的。通过置 1，可以将正在进行的中断挂起，而执行同级或更高级别的中断。写 0 是无效的。
- ICPR[8]：全称是：Interrupt Clear-Pending Registers，是一个中断解挂控制寄存器组。其作用与 ISPR 相反，对应位也和 ISER 是一样的。通过设置 1，可以将挂起的中断接挂。写 0 无效。
- IABR[8]：全称是：Interrupt Active Bit Registers，是一个中断激活标志位寄存器组。对应位所代表的中断和 ISER 一样，如果为 1，则表示该位所对应的中断正在被执行。这是一个只读寄存器，通过它可以知道当前在执行的中断是哪一个。在中断执行完了由硬件自动清零。
- IP[240]：全称是：Interrupt Priority Registers，是一个中断优先级控制的寄存器组。这个寄存器组相当重要STM32 的中断分组与这个寄存器组密切相关。STM32F103只用到了其中的前 60 个。IP[59]到IP[0]分别对应中断 59~0。而每个可屏蔽中断占用的 8bit 并没有全部使用，而是只用了高 4 位。这 4 位，又分为抢占优先级和响应优先级。抢占优先级在前，响应优先级在后。而这两个优先级各占几个位又要根据 SCB->AIRCR 中的中断分组设置来决定。
在ST官方的固件库的core_cm3.h中有几个库函数
static __INLINE void NVIC_SetPendingIRQ(IRQn_Type IRQn);
static __INLINE uint32_t NVIC_GetPendingIRQ(IRQn_Type IRQn)；
static __INLINE void NVIC_ClearPendingIRQ(IRQn_Type IRQn);
分别的作用是挂起某中断，读某中断状态，解除挂起的某中断。
🦔中断优先级初始化函数
ST官方同样提供了中断优先级的设置函数，不用我们去挨个设置寄存器。
typedef struct
{uint8_t NVIC_IRQChannel; //设置中断通道uint8_t NVIC_IRQChannelPreemptionPriority;//设置抢占优先级uint8_t NVIC_IRQChannelSubPriority; //设置响应优先级FunctionalState NVIC_IRQChannelCmd; //使能/使能
} NVIC_InitTypeDef;
在misc.h中定义了这样一个结构体，成员变量分别代表着
- 中断通道，也就是哪个类型的中断。
- 抢占优先级。
- 响应优先级。
- 中断使能。
而使用这个结构体和GPIO的使用方法类似
NVIC_InitTypeDef NVIC_InitStructure;
NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;//串口1中断
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=1 ;// 抢占优先级为1
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 2;// 子优先级位2
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;//IRQ通道使能
NVIC_Init(&NVIC_InitStructure); //根据上面指定的参数初始化NVIC寄存器
以上便完成了中断优先级的初始化。
🙀总结
在使用中断的时候
-
系统运行后先设置中断优先级分组。
调用函数：void NVIC_PriorityGroupConfig(uint32_t NVIC_PriorityGroup);整个系统执行过程中，只设置一次中断分组。 -
针对每个中断，设置对应的抢占优先级和响应优先级。
调用函数：void NVIC_Init(NVIC_InitTypeDef* NVIC_InitStruct);如果需要挂起/解挂，查看中断当前激活状态，分别调用相关函数即可。
