Avalon-MM总线控制DDR读写

Intel FPGA 的DDR控制器通过 Avalon总线进行读写控制，本文对Avalon总线突发读写DDR方法进行详细介绍。

Avalon-MM突发读写时序

突发写

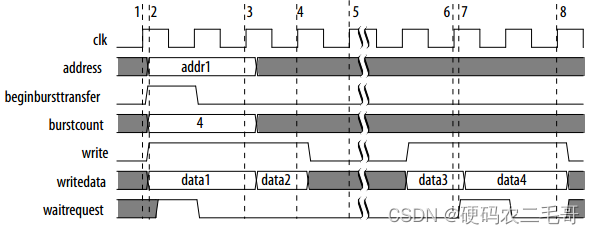

下图是avalon突发写时序，当突发长度设置为4时，每次写入4个数据。waitrequest信号时从机发出的，主机操作只有在waitrequest为0低时有效，写是能信号write在waitrequest为低时，写入data1和addr1，在发送过程中如果waitrequest变为高电平，writedata、address和write需要保持原来的值，直到waitrequest变为低。突发写过程中，只需要写入首地址，其余地址会自动加1。

突发读

突发读时序中，在waitrequest为低时，读使能有效，主机输出突发读首地址，根据burstcount数值，在readdatavalid为高时，读取相应数量的数据。readdatavalid不受waitrequest影响。

DDR4接口ctrl_amm

DDR控制器的ctrl_amm接口是Avalon MM类型。通过ctrl_amm接口控制DDR读写。

DDR4读写时序

DDR接口读时序

对比DDR接口时序与Avalon总线协议接口时序，发现waitrequest信号存在差异，Avalon总线协议中waitrequest为低有效，DDR接口时序中waitrequest为高有效。

DDR接口写时序

DDR接口写时序更能明显看出waitrequest的差异。

代码

下面代码实现DDR简单读写。突发长度设置为4，将4个数据写入DDR，再读出4个数据。代码需要将输入的waitrequest先取反，把高电平有效改成低电平有效。

assign burstcount = 7'd4;
assign byteenable = 16'hffff;
assign writedata = {124'd0,cnt};reg [5:0] state;
reg [3:0] cnt;always@(posedge clk,negedge rst_n)
beginif(!rst_n)beginstate <= st0;address <= 25'd0;cnt <= 4'd0;write <= 1'b0;read <= 1'b0;endelsebegincase(state)st0:beginif(cal_success)beginstate <= st1;endendst1:beginif(!waitrequest_n)beginif(cnt < 4'd4)begincnt <= cnt + 1'b1;write <= 1'b1;endelsebegincnt <= 4'd0;write <= 1'b0;state <= st2;endendendst2:beginif(!waitrequest_n)beginread <= 1'b1;state <= st3;end	endst3:beginread <= 1'b0;state <= st4;endst4:beginif(readdatavalid)beginstate <= st5;endendst5:beginstate <= st0;endendcase;end
end
