51单片机：流水灯、蜂鸣器程序及原理

（b站郭天祥十天学完单片机第二讲）

本人所用单片机：普中科技HC6800-ES V2.0

一、流水灯

前提知识点：_crol_(a,b)函数

头文件intrins.h中有_crol_(a,b)函数体

流水灯程序

//water_led
#include
#include
#define uint unsigned intvoid delay(uint);
void main()
{char temp;P2 = 0xfe;while(1){temp = _crol_(P2, 1); //P2二进制不断左移循环，11111110->11111101delay(500);//time:500msP2 = temp;}
}void delay(uint z)//time:z ms  晶振:11.0592mHz
{uint x,y;for(x = z; x > 0; x--){for(y = 114.767; y > 0; y--) //50000:0.45s = 114.767:1ms{}}
}

流水灯原理

二进制不断左移循环，11111110->11111101->......

二、蜂鸣器

所用单片机：普中科技HC6800-ES V2.0，蜂鸣器端口为P1^5

• 蜂鸣器程序（无源）：

#include
sbit beep = P1^5;
void delay(unsigned int i)
{while(i--);
}
void main()

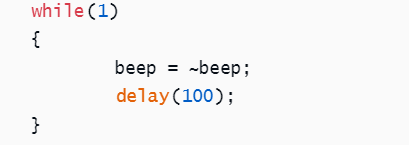

{while(1)    {beep = ~beep;  delay(100);                }
}

有源的通电，三极管导通即可发声

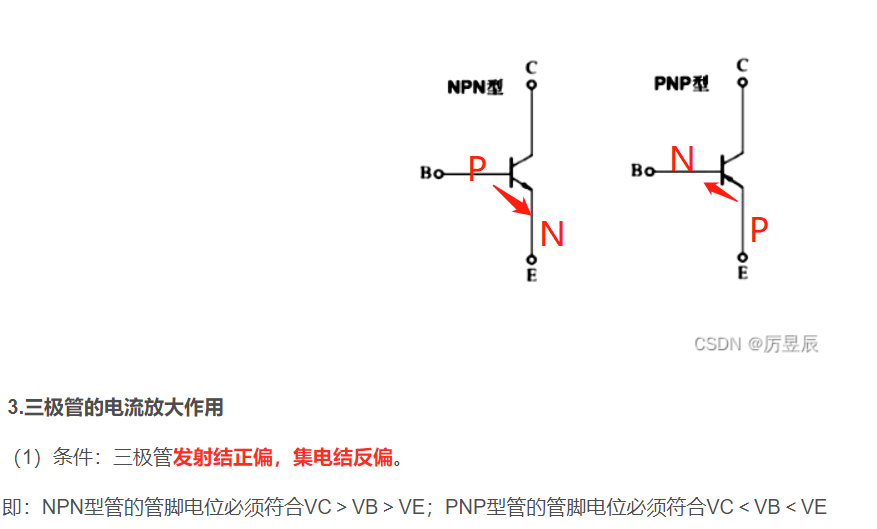

• 前提知识点：三极管

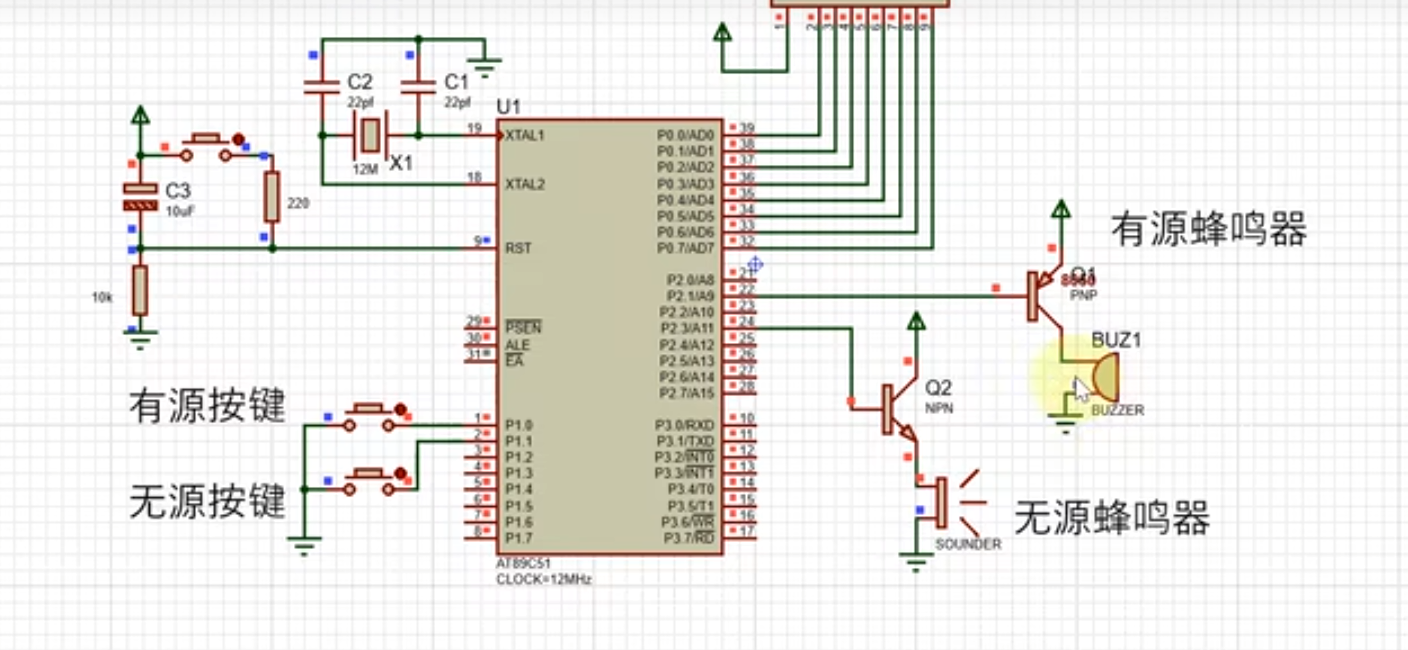

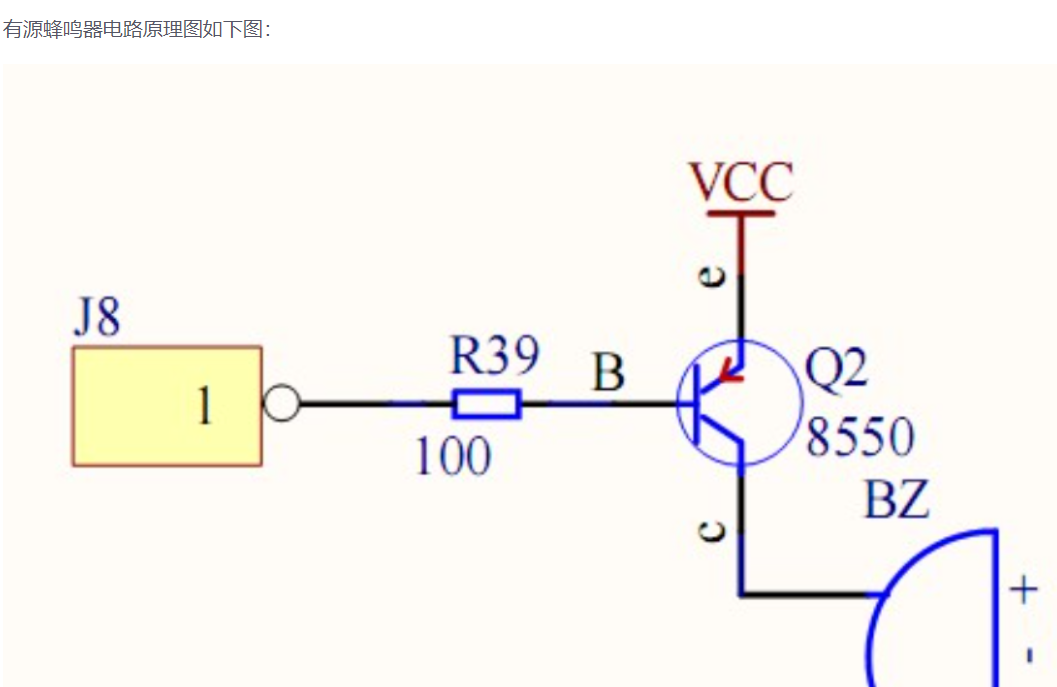

• 蜂鸣器电路示例

tip：箭头↑为vcc

• 蜂鸣器原理

有源：稳定通电，三极管能导通即可发声

无源：该管脚电平需不断切换才可发声
