51单片机 之 蜂鸣器
目录
前置知识学习
蜂鸣器介绍
驱动方式
三极管驱动
三极管电路介绍
PNP
NPN
集成电路驱动
ULN2003芯片
单片机中时间关系：
1KHz=1ms=1微秒=1/1000秒
机器周期的概念
电路图详情
遇到的问题
代码实现
1.蜂鸣器播放提示音
2.蜂鸣器谱曲
前置知识学习

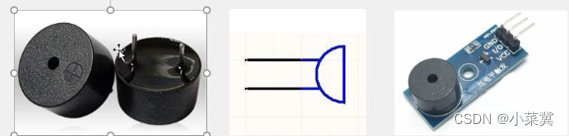

蜂鸣器介绍
蜂鸣器是一种将电信号转换位声音信号的器件， 常用来产生设备按键音、报警音等提示信号
蜂鸣器驱动方式可分为有源蜂鸣器和无源蜂鸣器
有源蜂鸣器： 内部自带震荡源
无源蜂鸣器： 内部不带震荡源，需要控制器提供震荡脉冲才可发声， 调整震荡脉冲的频率，可发出不同频率的声音

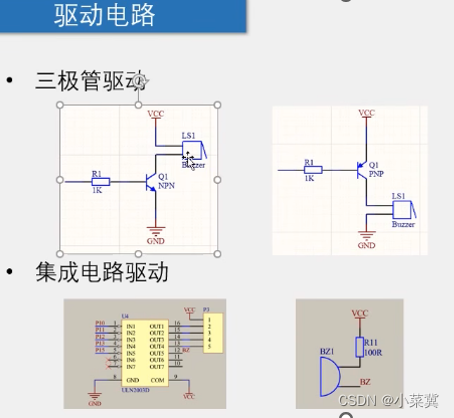

驱动方式
ls1即蜂鸣器
NPN、PNP即三极管半导体，P型半导体、N型半导体？

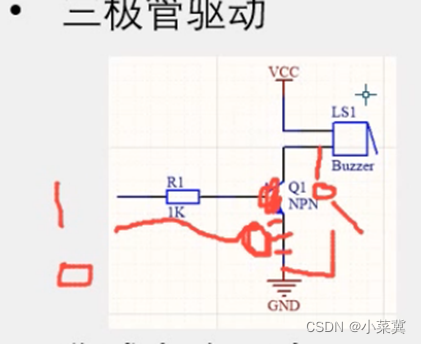

三极管驱动
三极管电路介绍
模电学习1. 三极管基础知识及常用电路 - 知乎 (zhihu.com)
相当于这个电路高电平闭合、低电平断开
左侧一只手控制电路通断
驱动来源与VCC，电路通断来源于R1，
R1电阻（就是左侧的手，调节电路通断） ：减少支路的电流，驱动力弱，但是起到控制通断的作用
PNP型则是高电平断开，低电平闭合
PNP
NPN
集成电路驱动

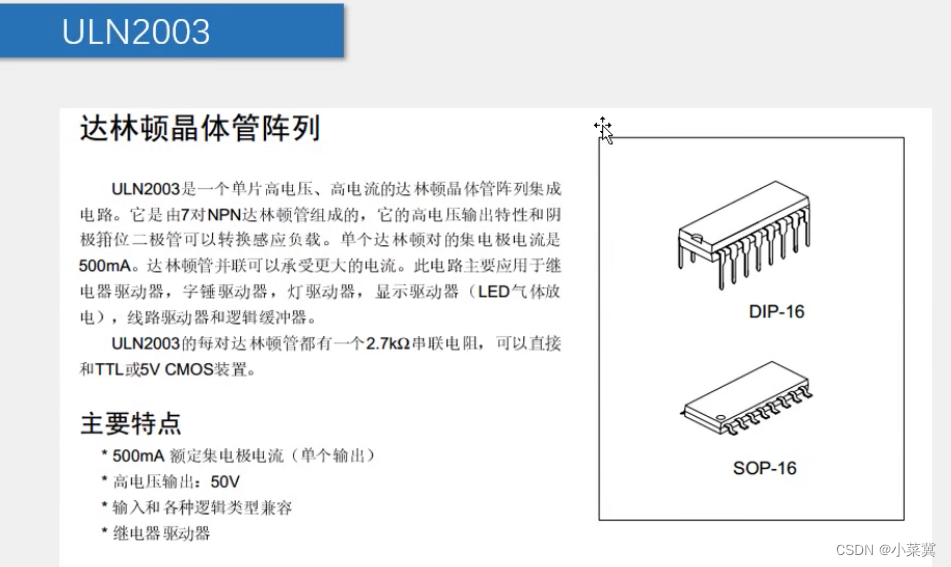

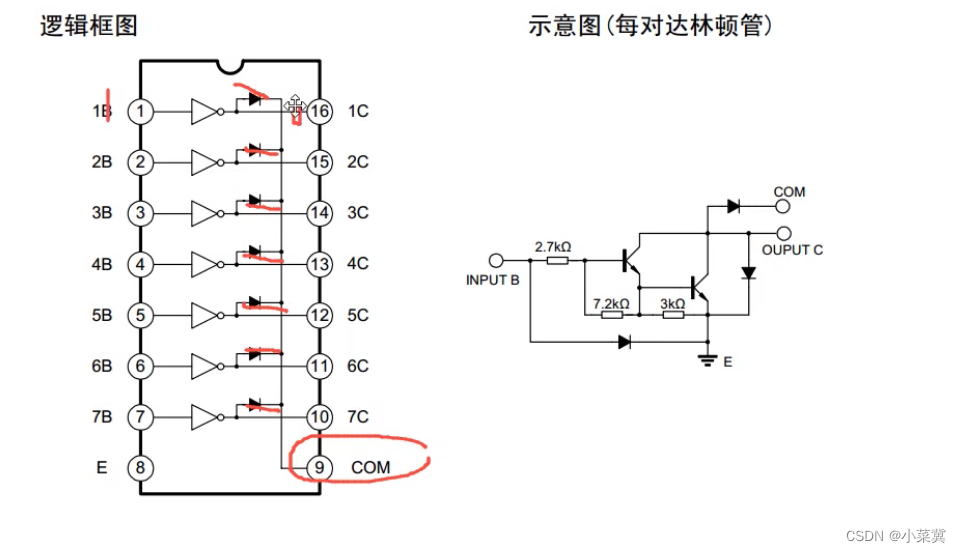

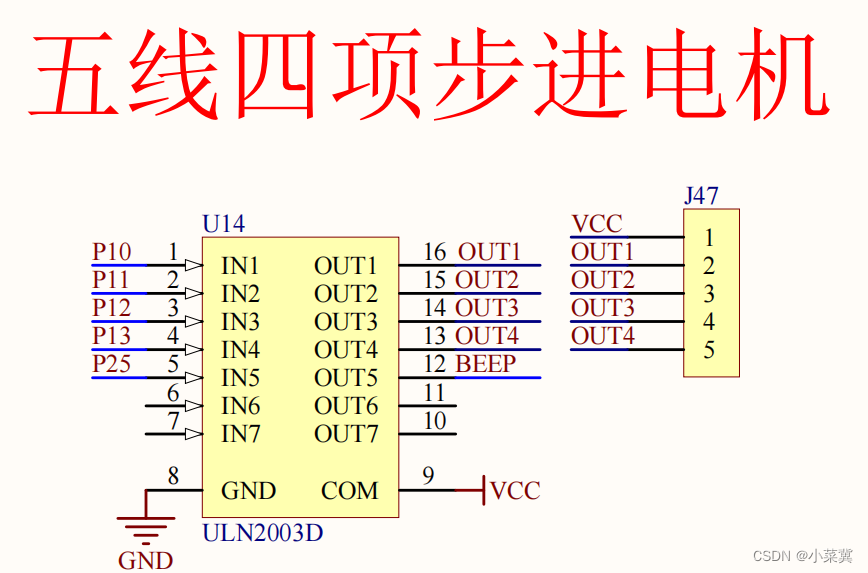

ULN2003芯片

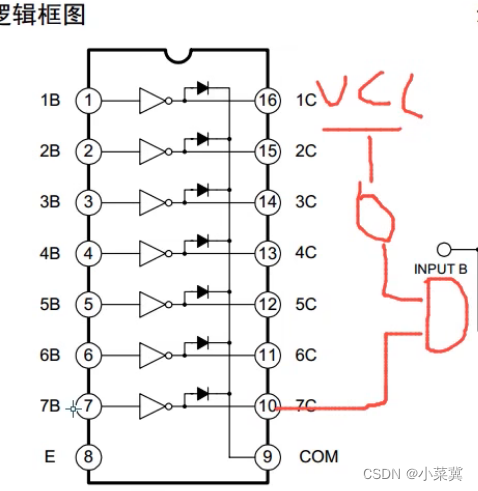

中间的是非门
注意：由于芯片内部电路时取反的，刚通电时，蜂鸣器就有电流，在自己设计电路时要注意该点，防止被烧毁（有源蜂鸣器有限流电阻，别的就不一定了）

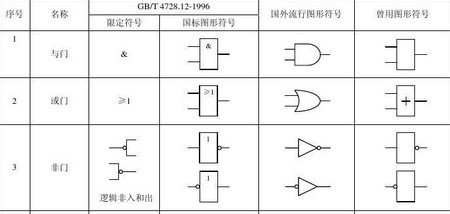

逻辑电路 与或非的表示
单片机中时间关系：
1KHz=1ms=1微秒=1/1000秒
机器周期的概念
12mhz晶振的机器周期是多少？ (baidu.com)

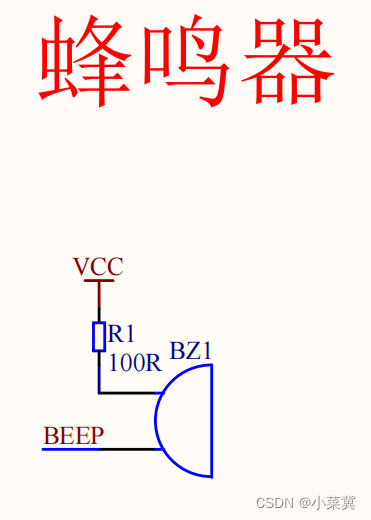

电路图详情

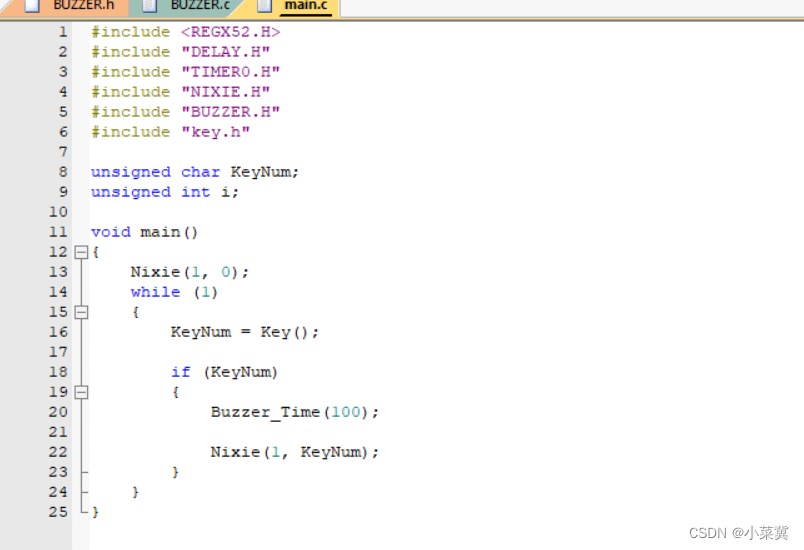

遇到的问题

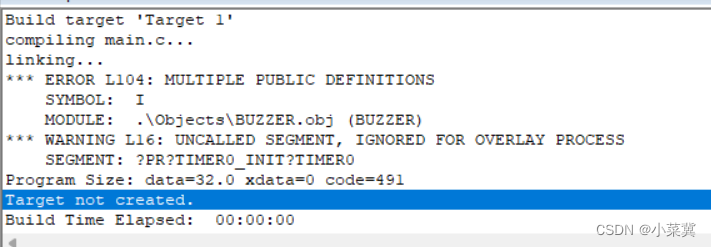

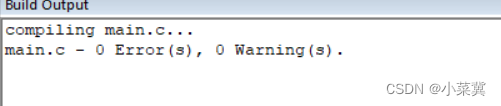

遇到一个很奇怪的问题，当我的主函数中，定义一个无符号的整型变量i，编译（translate）没有问题，但无法运行（build）
当我把这个变量删除后，可以运行了
(38条消息) Keil 【警告+错误】提示汇总_keil error:unknown option_JamieChenn的博客-CSDN博客
四分音符等于120 指一分钟演奏120个四分音符

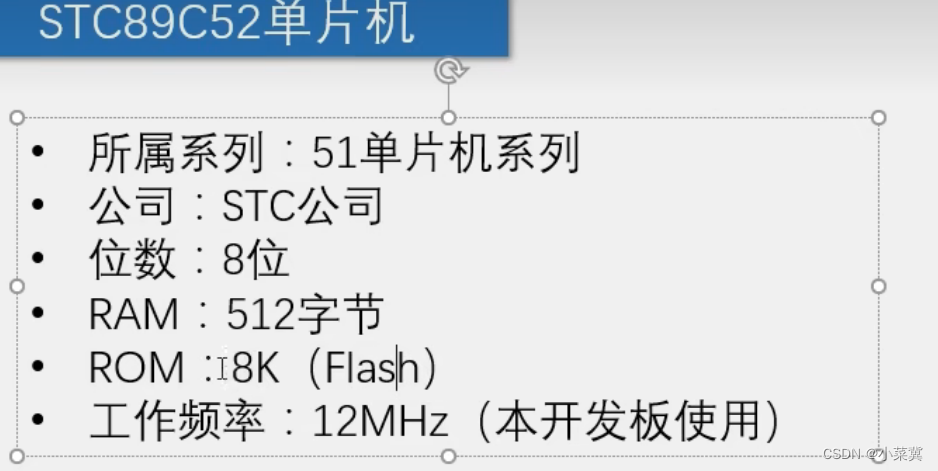

当写完所有谱子后，发现数组太大，（RAM只有512字节），可以将数据存在ROM中
即(unsigned char code Music[] = {啥啥啥})
代码实现
1.蜂鸣器播放提示音
//main
#include
#include "DELAY.H"
#include "NIXIE.H"
#include "BUZZER.H"
#include "key.h"unsigned char KeyNum;void main()
{Nixie(1, 0);while (1){KeyNum = Key();if (KeyNum){Buzzer_Time(100);Nixie(1, KeyNum);}}
}
#ifndef __BUZZER_H__
#define __BUZZER_H__void Buzzer_Delay500us();void Buzzer_Time(unsigned int ms);#endif//BUZZER C
#include
#include //蜂鸣器端口：
sbit Buzzer = P2^5; //新版电路的寄存器为P2_5/* ** @brief 蜂鸣器私有延时函数，延时500微秒* @param 无* @retval 无*/
void Buzzer_Delay500us() //@11.0592MHz
{unsigned char i, j;_nop_();_nop_();i = 6;j = 93;do{while (--j);} while (--i);
}unsigned int i;
/* ** @brief 蜂鸣器发声时间* @param ms 发声时长* @retval 无*/
void Buzzer_Time(unsigned int ms)
{for (i = 0; i < ms * 2; i ++){Buzzer = !Buzzer;Buzzer_Delay500us();}
}
2.蜂鸣器谱曲
//main
#include
#include "Delay.h"
#include "TIMER0.H"#define SPEED 500 //快速修改速度//音符与索引对应表，P：休止符，L：低音，M：中音，H：高音，下划线：升半音符号#
#define P 0 //这个也可选择不定义，直接写0就好
#define L1 1
#define L1_ 2
#define L2 3
#define L2_ 4
#define L3 5
#define L4 6
#define L4_ 7
#define L5 8
#define L5_ 9
#define L6 10
#define L6_ 11
#define L7 12
#define M1 13
#define M1_ 14
#define M2 15
#define M2_ 16
#define M3 17
#define M4 18
#define M4_ 19
#define M5 20
#define M5_ 21
#define M6 22
#define M6_ 23
#define M7 24
#define H1 25
#define H1_ 26
#define H2 27
#define H2_ 28
#define H3 29
#define H4 30
#define H4_ 31
#define H5 32
#define H5_ 33
#define H6 34
#define H6_ 35
#define H7 36sbit Buzzer = P2^5;unsigned int FreqTalble[] = { 0, //休止符
63628,63731,63835,63928,64021,64103,64185,64260,64331,64400,64463,64528,
64580,64633,64684,64732,64777,64820,64860,64898,64934,64968,65000,65030,
65058,65085,65110,65134,65157,65178,65198,65217,65235,65252,65268,65283,
};unsigned char code Music[] = { //时长设置：以八分音符为1， 四分为2， 二分为4.......//音符,时值,//1P, 4,P, 4,P, 4,M6, 2,M7, 2,H1, 4+2,M7, 2,H1, 4,H3, 4,M7, 4+4+4,M3, 2,M3, 2,0xFF //终止标志
};unsigned char FreqSelect, MusicSelect;int main()
{Timer0_Init();while (1){if (Music[MusicSelect] != 0xFF){FreqSelect = Music[MusicSelect];MusicSelect++;Delay(SPEED / 4 * Music[MusicSelect]);MusicSelect++;//模拟抬手TR0 = 0;Delay(5);TR0 = 1;}else {TR0 = 0;while(1) ;}}}void Timer0_Routine () interrupt 1 //一微秒进入一次中断，相当于
{ if (FreqTalble[FreqSelect]){TL0 = FreqTalble[FreqSelect] % 256; //设置定时初值 中调C的频率TH0 = FreqTalble[FreqSelect] / 256; //设置定时初值Buzzer = !Buzzer;}
} 上面这个代码确实有点长，主要是在宏定义部分做了很多类似的工作
