106_74HC138N三选八芯片简单测试

         三选八的原理其实比较简单，模型更加简单，一个最简单的模型就是一个3bit的二进制。

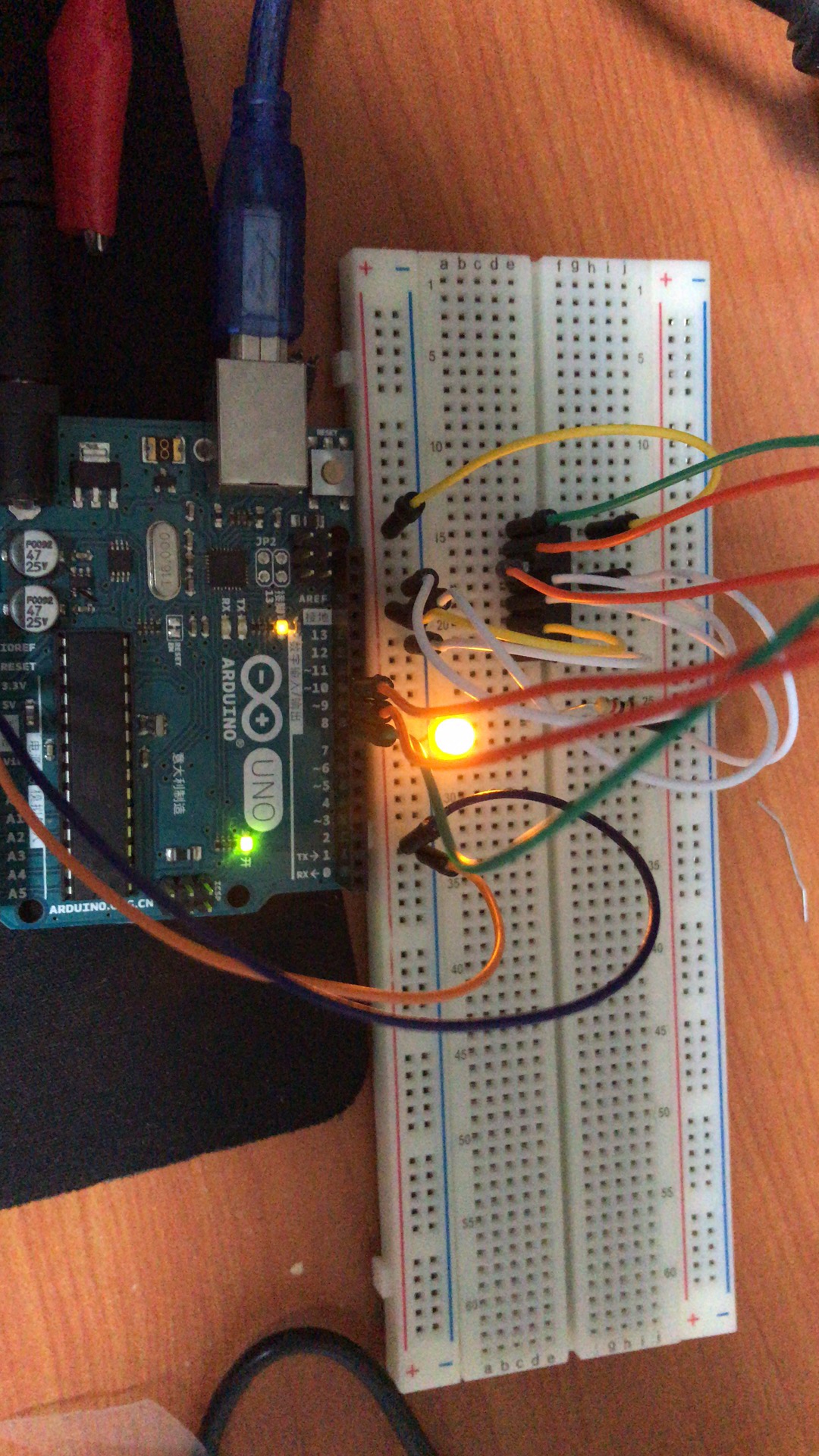

         电路的搭建比较容易，为了测试我还增加了一个LED灯，主控使用的Arduino。

         电路十分简单，只是做一个简单的示意。

         我先进行了两个通道的控制测试，比较简单的方法就是在第1路输出以及第2路输出之间进行拉低的切换。代码：

void setup()
{// put your setup code here, to run once:pinMode(8, OUTPUT); // A1pinMode(9, OUTPUT); // A2pinMode(10, OUTPUT); // A3
}void loop()
{// put your main code here, to run repeatedly:digitalWrite(8, LOW);digitalWrite(9, LOW);digitalWrite(10, LOW);delay(1000);digitalWrite(8, HIGH);digitalWrite(9, LOW);digitalWrite(10, LOW);delay(1000);
}

         以上代码，能够看到1、2控制下的LED等的闪烁。这样，基本上已经可以说明问题，不过，为了能够避开偶然性，增加第3路的测试代码：

void setup()
{// put your setup code here, to run once:pinMode(8, OUTPUT); // A1pinMode(9, OUTPUT); // A2pinMode(10, OUTPUT); // A3
}void loop()
{// put your main code here, to run repeatedly:// digitalWrite(8, LOW);// digitalWrite(9, LOW);// digitalWrite(10, LOW);// delay(1000);digitalWrite(8, HIGH);digitalWrite(9, LOW);digitalWrite(10, LOW);delay(1000);digitalWrite(8, LOW);digitalWrite(9, HIGH);digitalWrite(10, LOW);delay(1000);
}

         再次测试，效果如期待一致。
