RK3566设置以太网MAC地址
1.遇到的问题
此次购买了10块RK3566的核心板，收到后发现以太网的MAC地址全是一样的，然后尝试使用工具自行设置MAC地址。
使用RKDevInfoWriteTool工具（使用方法参照:RKDevInfoWriteTool使用指南 - V1.2.5.pdf）给主板设置LAN MAC地址，但是主板启动后读取的MAC地址不是设置的MAC地址：

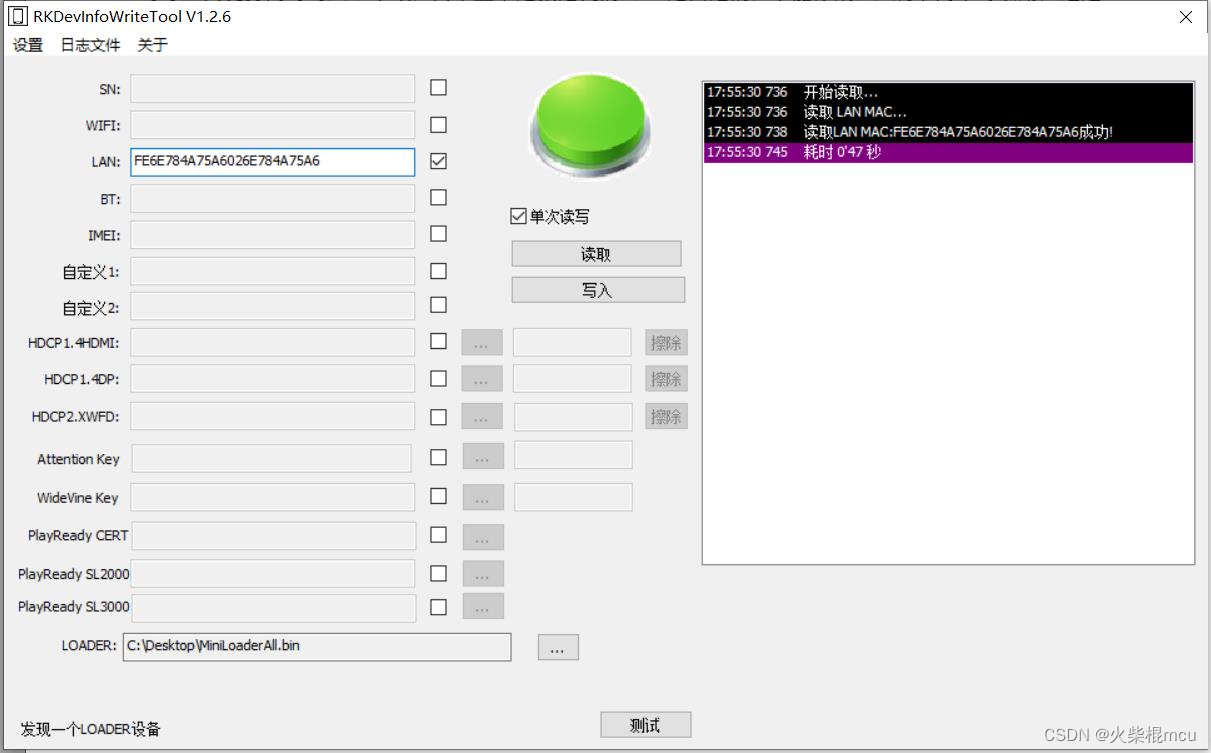

让主板进入Loader模式，启动RKDevInfoWriteTool工具，勾选LAN后面的复选框，勾选单次读取，点击读取，读取出的MAC地址是12个字节，猜想可能系统默认有两个gmac（RK3568有2个GMAC，RK3566只有1个GMAC，GMAC1。），前面6字节是gmac0的地址，后面6字节是gmac1的地址，所以加起来12字节。通过ifconfig指令获取eth0的mac地址为026E784A75A6，为后面6字节。

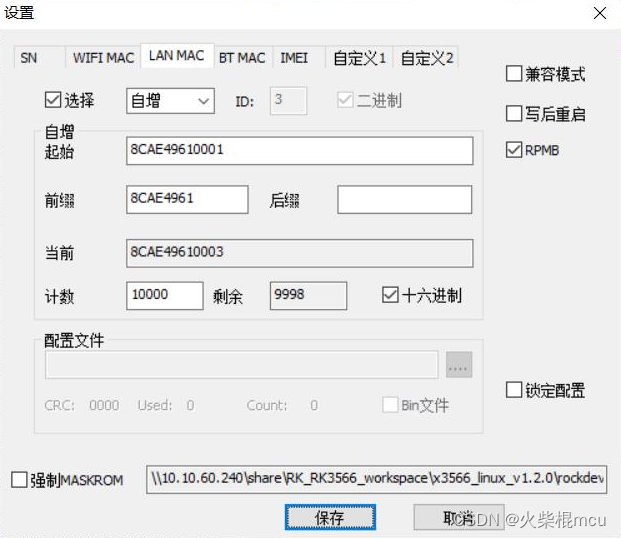

点击左上角的设置，进入设置页面：
将8CAE49610002作为MAC地址写入设备，如果选择“自增”的形式这里不能写入12字节，会提示MAC地址不符合规范。

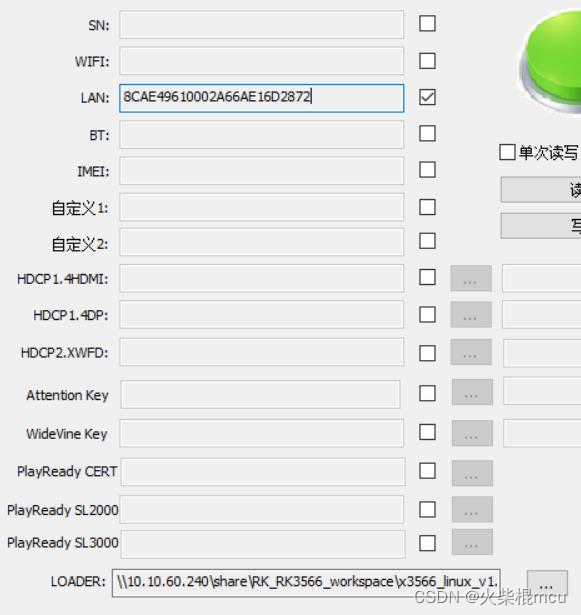

写入之后再读取，LAN:的内容变为8CAE49610003，重启设备再次进入LOADER模式之后再读取，LAN:的内容变为了8CAE49610002A66AE16D2872。

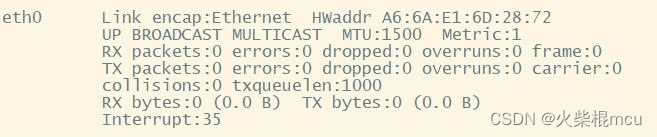

重启正常进入系统之后通过ifconfig指令获取eth0 的mac地址为A66AE16D2872，如下所示:
2.分析系统启动读取MAC地址的过程
系统启动时会在uboot过程中获取存储在vendor storage中的ETH MAC地址传给内核。
uboot启动过程中执行..\x3566_linux_v1.2.0\u-boot\arch\arm\mach-rockchip\board.c中board_late_init()函数进行平台late初始化，函数实现如下：
int board_late_init(void)
{rockchip_set_ethaddr();rockchip_set_serialno();setup_download_mode();
#if (CONFIG_ROCKCHIP_BOOT_MODE_REG > 0)setup_boot_mode();
#endif
#ifdef CONFIG_ROCKCHIP_USB_BOOTboot_from_udisk();
#endif
#ifdef CONFIG_DM_CHARGE_DISPLAYcharge_display();
#endif
#ifdef CONFIG_DRM_ROCKCHIProckchip_show_logo();
#endif
#ifdef CONFIG_ROCKCHIP_EINK_DISPLAYrockchip_eink_show_uboot_logo();
#endifenv_fixup();soc_clk_dump();cmdline_handle();
#ifdef CONFIG_AMPamp_cpus_on();
#endifreturn rk_board_late_init();
}board_late_init()函数调用rockchip_set_ethaddr()进行eth mac地址的设置，函数实现如下：
#define MAX_ETHERNET 0x2static int rockchip_set_ethaddr(void)
{
#ifdef CONFIG_ROCKCHIP_VENDOR_PARTITIONchar buf[ARP_HLEN_ASCII + 1], mac[16];u8 ethaddr[ARP_HLEN * MAX_ETHERNET] = {0};int ret, i;bool need_write = false, randomed = false;ret = vendor_storage_read(LAN_MAC_ID, ethaddr, sizeof(ethaddr));for (i = 0; i < MAX_ETHERNET; i++) {if (ret <= 0 || !is_valid_ethaddr(ðaddr[i * ARP_HLEN])) {if (!randomed) {net_random_ethaddr(ðaddr[i * ARP_HLEN]);randomed = true;} else {if (i > 0) {memcpy(ðaddr[i * ARP_HLEN],ðaddr[(i - 1) * ARP_HLEN],ARP_HLEN);ethaddr[i * ARP_HLEN] |= 0x02;ethaddr[i * ARP_HLEN] += (i << 2);}}need_write = true;}if (is_valid_ethaddr(ðaddr[i * ARP_HLEN])) {sprintf(buf, "%pM", ðaddr[i * ARP_HLEN]);if (i == 0)memcpy(mac, "ethaddr", sizeof("ethaddr"));elsesprintf(mac, "eth%daddr", i);env_set(mac, buf);}}if (need_write) {ret = vendor_storage_write(LAN_MAC_ID,ethaddr, sizeof(ethaddr));if (ret < 0)printf("%s: vendor_storage_write failed %d\n",__func__, ret);}
#endifreturn 0;
}- 定义MAX_ETHERNET为0x02，表示有两个ETH网卡。
- 从vendor storage区域LAN_MAC_ID处读取12字节的内容，接下来判断是否读取成功和依次判断前6字节和后6字节是否为合法的eth地址。
- 若读取失败或前6字节不是有效的eth地址，则随机生成一个mac地址。
- 若读取失败或后6字节不是有效的eth地址，则将前6字节的内容拷贝到后6字节区域，然后将后6字节的第0字节的内容与0x02想或，然后再加4，按照这个规则可以猜测第一次读取的LAN的内容FE6E784A75A6026E784A75A6的前6字节是由系统随机生成的，后6字节是按规则生成的。
- 若修改过ethaddr的内容，则将need_write赋值为true，在后面的执行中将ethaddr的内容重新写入vendor storage区域。
- 使用sprintf(buf, "%pM", ðaddr[i * ARP_HLEN]);语句将ethaddr[]中的内容格式化为冒号分割的MAC字符串存入buf，如8C:AE:49:61:00:02，把前6字节设置为ethaddr变量的内容，后6字节设置为eth1addr变量的内容。
3.设置MAC地址的方法

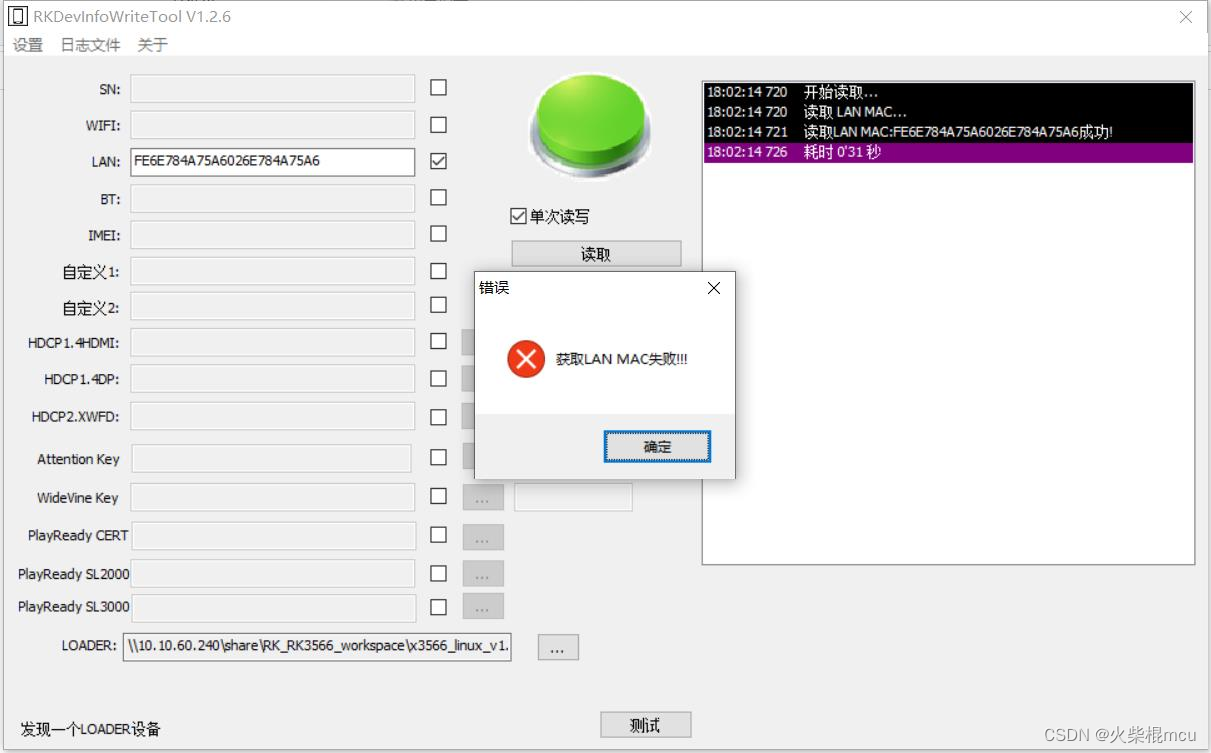

RK3566虽然只有一个gmac，但是是gmac1，只写入6字节的MAC地址会被默认为gmac0，所以需要写入12字节的MAC，然后系统取后6字节作为gmac1的MAC地址，系统启动后通过ifconfig才能获取到正确的MAC地址。但是通过LAN无法写入12字节，会提示"获取LAN MAC失败!!!"，如下所示：
目前想到的解决方案是给Vendor storage区新增一个ID用来存储两个以太网的MAC地址，编号为18，因为从vendor.h文件中看到0~17已有定义：
#define RSV_ID 0
#define SN_ID 1
#define WIFI_MAC_ID 2
#define LAN_MAC_ID 3
#define BT_MAC_ID 4
#define HDCP_14_HDMI_ID 5
#define HDCP_14_DP_ID 6
#define HDCP_2X_ID 7
#define DRM_KEY_ID 8
#define PLAYREADY_CERT_ID 9
#define ATTENTION_KEY_ID 10
#define PLAYREADY_ROOT_KEY_0_ID 11
#define PLAYREADY_ROOT_KEY_1_ID 12
#define SENSOR_CALIBRATION_ID 13
#define IMEI_ID 15
#define LAN_RGMII_DL_ID 16
#define EINK_VCOM_ID 17再修改下static int rockchip_set_ethaddr(void)函数，如下所示:
static int rockchip_set_ethaddr(void)
{
#ifdef CONFIG_ROCKCHIP_VENDOR_PARTITIONchar buf[ARP_HLEN_ASCII + 1], mac[16];u8 ethaddr[ARP_HLEN * MAX_ETHERNET] = {0};int ret, i;bool need_write = false, randomed = false;// ret = vendor_storage_read(LAN_MAC_ID, ethaddr, sizeof(ethaddr));ret = vendor_storage_read(18, ethaddr, sizeof(ethaddr));for (i = 0; i < MAX_ETHERNET; i++) {if (ret <= 0 || !is_valid_ethaddr(ðaddr[i * ARP_HLEN])) {if (!randomed) {net_random_ethaddr(ðaddr[i * ARP_HLEN]);randomed = true;} else {if (i > 0) {memcpy(ðaddr[i * ARP_HLEN],ðaddr[(i - 1) * ARP_HLEN],ARP_HLEN);ethaddr[i * ARP_HLEN] |= 0x02;ethaddr[i * ARP_HLEN] += (i << 2);}}need_write = true;}if (is_valid_ethaddr(ðaddr[i * ARP_HLEN])) {sprintf(buf, "%pM", ðaddr[i * ARP_HLEN]);if (i == 0)memcpy(mac, "ethaddr", sizeof("ethaddr"));elsesprintf(mac, "eth%daddr", i);env_set(mac, buf);}}if (need_write) {
// ret = vendor_storage_write(LAN_MAC_ID,
// ethaddr, sizeof(ethaddr));ret = vendor_storage_write(18,ethaddr, sizeof(ethaddr));if (ret < 0)printf("%s: vendor_storage_write failed %d\n",__func__, ret);}
#endifreturn 0;
}修改完成之后，重新编译uboot，然后烧写到主板。
重启主板进入loader模式，使用RKDevInfoWriteTool工具向vendor storage ID为18的区域写入两个MAC地址，操作如下所示：

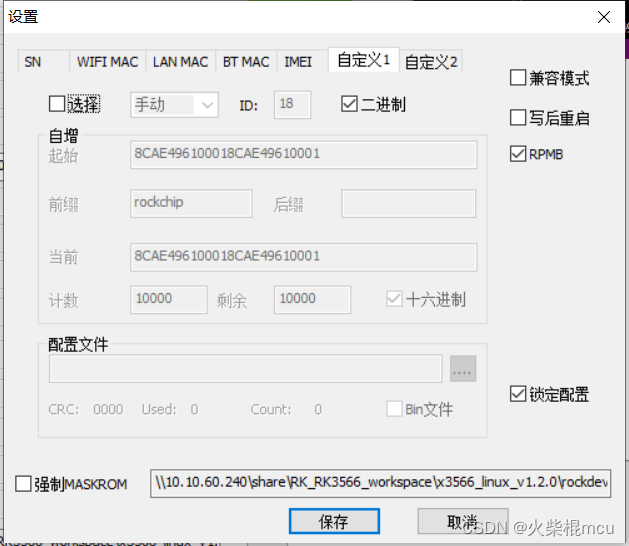

手动输入，ID为18，二进制，然后点保存回到主界面：

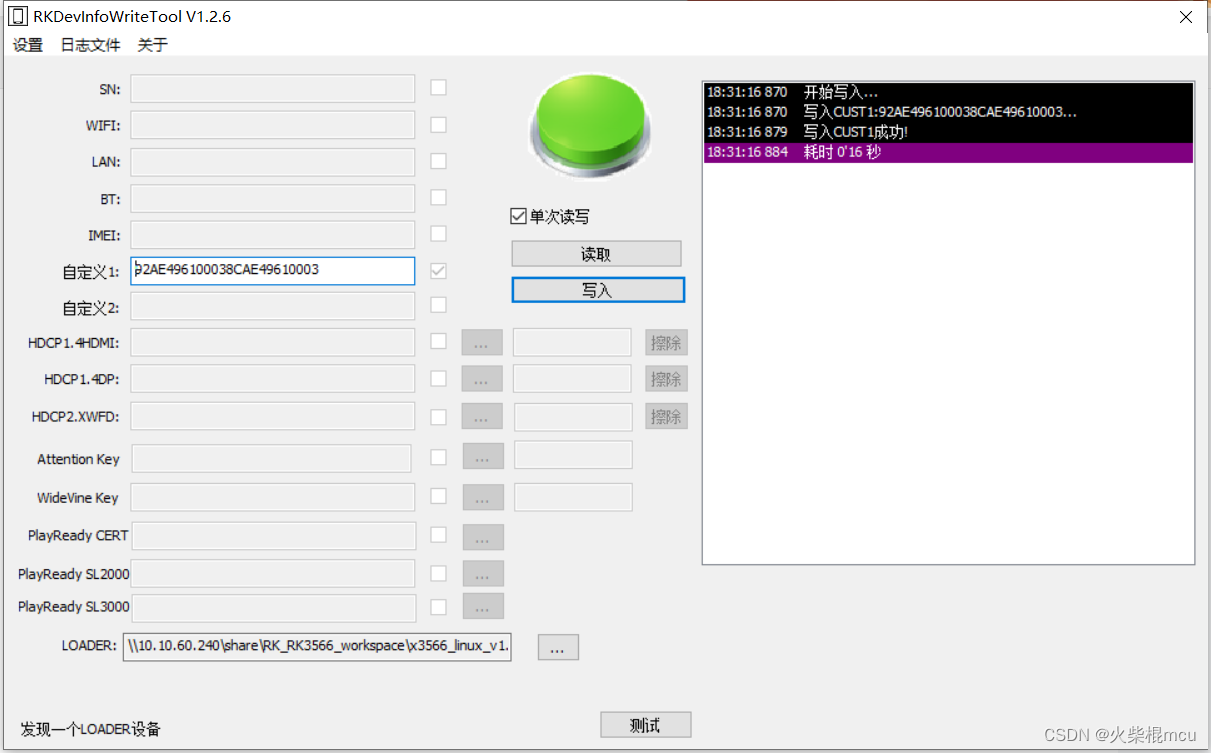

填写内容后再写入，前6字节可以填写任意内容，后6字节内容为MAC地址。
写入之后重启主板，正常启动之后，通过ifconfig命令查询到eth0的mac地址为：8C:AE:49:61:00:03
eth0 Link encap:Ethernet HWaddr 8C:AE:49:61:00:03 UP BROADCAST MULTICAST MTU:1500 Metric:1RX packets:0 errors:0 dropped:0 overruns:0 frame:0TX packets:0 errors:0 dropped:0 overruns:0 carrier:0collisions:0 txqueuelen:1000 RX bytes:0 (0.0 B) TX bytes:0 (0.0 B)Interrupt:35 问题暂时解决，如有更好的方法，请不吝赐教！
