USB-TTL与ESP8266接线烧录固件
文章目录
- 一、esp8266与usb-ttl接线
- 二、烧录步骤
一、esp8266与usb-ttl接线
USB-TTL ESP8266-01S
VCC 3V3
3V3 EN
TXD RXD
RXD TXD
GND GND和IO0
如果usb-ttl只有一个GND那么可以将杜邦线从中间剪开，将两根杜邦线连接在一起。
二、烧录步骤
参考B站链接：ESP8266烧录机智云固件详细教程 - 哔哩哔哩 (bilibili.com)
三、注意事项

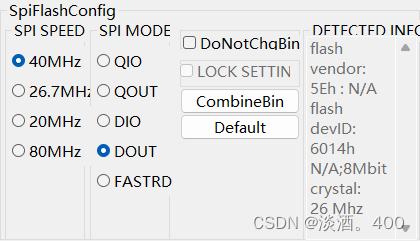

1.SPIMODE选DOUT
2.烧录完成后，先把usb拔下来，且IO0接GND的线也要断开，再重新插入usb进行调试。
