CWMP开源代码研究5——CWMP程序设计思想

声明：原创作品，涉及的开源程序代码学习和研究，严禁用于商业目的。 如有任何问题，欢迎和我交流：408797506@qq.com(微信：408797506)

相关视频学习链接：

B站视频链接TR069协议与商业应用

腾讯课堂视频链接TR069协议与商业应用

一. 背景

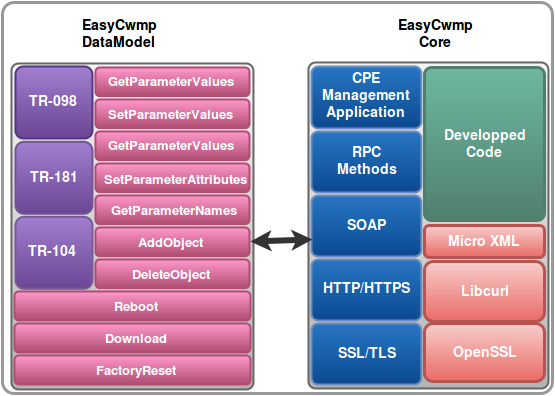

  程序设计的思想来自于easycwmp官网，看过或者用过easycwmp的工程师应该都知道，该开源代码还有商业版，而且价格不菲。easycwmp官网如是说：DataModel is developped with shell as free solution and with C as commercial solution.。开源代码用来学习还是值得的，若是用于商业产品可能就会显得"力不从心"。幸运的是，我有机会阅读了Works Systems公司和broadcom公司的tr069代码，架构设计与easycwmp的设计"如出一辙"，不知是谁抄袭了谁？下图是easycwmp官网的程序架构图。但是，个人对于Works Systems公司的代码"情有独钟"并且进行了重新开发和利用，使得程序更加高效易用和移植性。基于此，本文就着重介绍在商业代码中如何高效，便捷的实现DataModel 和CWMP core分离， 后续若有机会可以介绍一下broadcom公司的程序设计仅供参考。本质上大同小异。

二. 程序设计概要

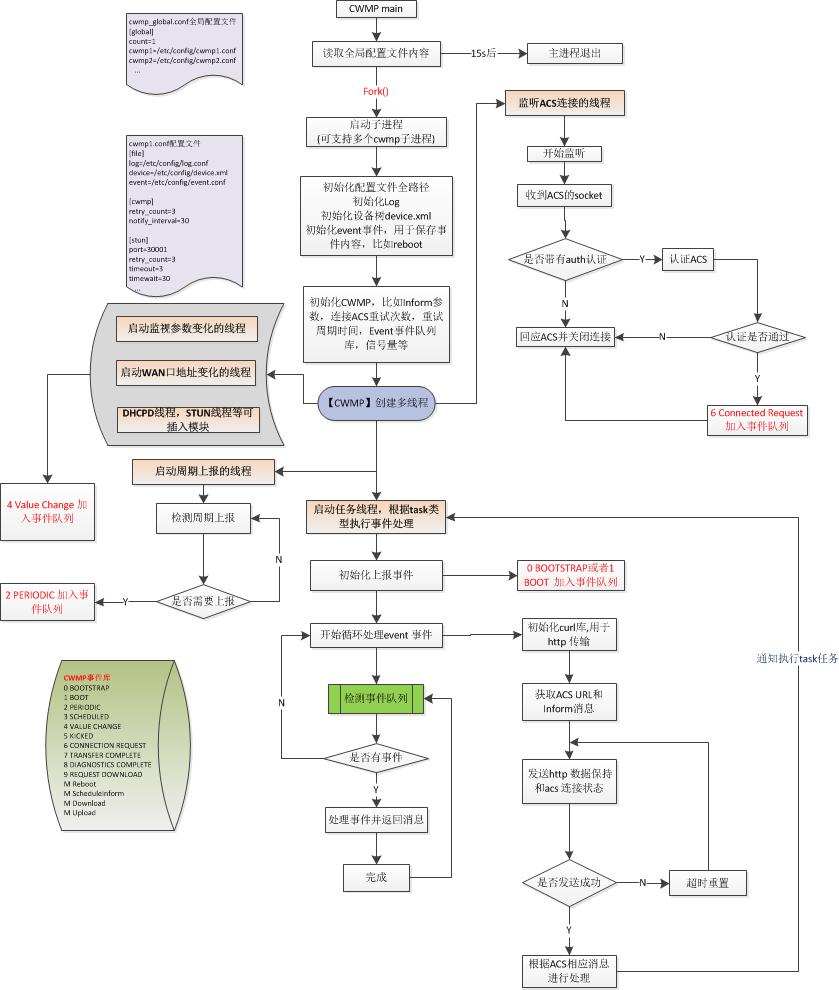

  下图是tr069程序的单进程处理流程。大致分为：配置文件解析模块，日志模块，设备xml解析模块，任务模块以及事件处理模块(有关联)，多线程模块(可插入模块)等。

   原则上，CWMP core的程序代码不需要修改，主要是根据客户的需求修正或者进行"插入式的"新增事件类型和模块化处理。而设备相关的程序，我们封装成了一个动态库(libcwmp.so)，便于独立编译和维护开发。

                                                                                     (附： 高清PDF版下载路径http://download.csdn.net/detail/eryunyong/9731487)

　　对于单一的产品线，程序采用"单进程多线程"的思想。这样比较容易简洁，而且方便维护。若是多功能的产品，即一个设备上需要运行多个"CWMP进程", 那么我们使用了创建"多个子进程"的方法，每个子进程根据配置文件的不同从而实现设备的不同需求(该功能待完善)。比如现在家庭或者企业网关产品越来越需要"智慧""智能"的需求，如何让设备与手机互连互通，保证安全方便高效的前提下，既可以被运营商(卖方)管理，同时又可以被自己(买方)控制管理，这是一个值得思考的问题，也是工程师需要考虑的技术。

3.1 配置文件解析(libconf)

  根据配置文件的全路径和内容初始化数据结构，使用例子如下：

1 char      conf_file[PATH_MAX] = {0};
2 conf_t   *tmp = NULL;
3
4 tmp = conf_load(conf_file);
5 count = conf_get_int(tmp, "global:count", 0);

 3.2 日志模块

  为了便于和Linux的syslog统一和管理，这里定义的日志等级与syslog一致。　

   CWMP_LOG_EMERG        ---------------------->        EMERG = 0
   CWMP_LOG_ALERT        ---------------------->         ALERT = 1
   CWMP_LOG_CRIT        ---------------------->           CRIT  = 2
   CWMP_LOG_ERROR        ---------------------->        ERROR = 3
   CWMP_LOG_WARN        --------------------->          WARN  = 4
   CWMP_LOG_NOTICE        --------------------->        NOTICE= 5
   CWMP_LOG_INFO        --------------------->            INFO  = 6
   CWMP_LOG_DEBUG        --------------------->        DEBUG = 7

3.3 XML解析模块

  使用libexpat库函数解析设备XML格式文件，以及CWMP和ACS之间交换的SOAP消息。device.xml文件内容如下：

 1 2   3     4       5       6       7       8         9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89

 InternetGatewayDevice是整个参数树的根。obj表示这是一个对象，obj可以读，可以写，当obj的name为0时，表示该obj可以是个模板，为创建后面的实例提供一个模板，当ACS查询时，不会把obj name为0的Obj发送给ACS。Obj的rw=1，表示该obj可以添加子obj，通过addobj_func来添加，通过delobj_func来删除，refresh_func表示刷新该obj下的信息。 Obj的noti_rw =1认为可以设置该obj的属性，譬如notify属性，如果设置了obj的属性，则认为该obj下的所以子树都有该属性。Param表示一个参数项，参数可以读，可以写，通过getval_func来读，通过setval_func来写。noti_rw=1认为可以设置该Param的属性，譬如notify属性。Type的含义如下：

string             ------------------------->         0
int                -------------------------->         1
unsigned int       ----------------------->         2
bool               ------------------------->         3
datetime           ----------------------->         4
base64             ----------------------->         5
long               ------------------------->         6
unsigned long      ---------------------->         7
hex binary         ----------------------->         8
object             ------------------------->         9

3.4 TASK任务模块

  根据任务队列中的消息类型进行处理，把需要发送给ACS的事件event消息加入事件队列。

 1 //诊断2 #define TASK_DIAG           13 //重启4 #define TASK_REBOOT         25 //恢复出厂设置6 #define TASK_FACTORY        37 //download8 #define TASK_DOWNLOAD       49 //upload
10 #define TASK_UPLOAD         5
11 //change ACS URL
12 #define TASK_CHANGE_ACS_URL 6
13 #define TASK_SUBDEVICE      7
14 #define TASK_ADD_EVENT      8
15 #define TASK_ADD_INFORM     9
16 #define TASK_CLEAR_EVENT    10
17
18 #define TASK_VPN_RESTART    20
19 #define TASK_SYSLOG_RESTART 21
20 #define TASK_FIREWARE_RESTART 22
21
22 #define TASK_OTHER          99

3.5 事件处理模块

   使用event_handle函数来处理事件，通过信号量来等待是否需要处理的事件，以及从事件队列中获取处理的事件。同理，在其他线程函数中，通过置信号量，将事件加入队列中来通知该模块处理。

    STATUS_IDLE = 0,        /* 空闲状态 */
    STATUS_INIT,            /* 初始化，获取ACS的URL，以及发送Inform消息*/
    STATUS_CONN,            /* CPE和ACS处于连接状态，并处理ACS下发的任务 */
    STATUS_ERROR,         /* 发生错误 */
    STATUS_FINS,          /* 结束事件处理 */

3.6 其他多线程模块

   为了实现"低耦合高内聚"的模块化思想，程序设计采用了多线程来实现。比如：周期上报Inform事件， 根据tr069规范监测参数变化的上报事件，检测WAN口地址变化的事件，STUN线程，DHCP发现ACS地址事件。

四. 数据结构

 1) cwmp_context结构体是CWMP进程处理的上下文，主要包括初始化设备参数树，Value change，监视参数变化，记录事件等。

 1 struct cwmp_context{2     file_context_t      file_ctx;           //配置文件3     trf_param_t         param_root;         //参数树根节点4     dev_info_t          dev_info;           //设备信息5 6     void                *handle_lib;        //设备library的handle7     8     int                 acs_port;           //监听ACS的端口9     int                 acs_retrycount;     //连接ACS重试次数
10     int                 notify_interval;    //监视参数变化的间隔时间
11
12     pthread_mutex_t     mutex_attr;
13     hash_t              *ht_attr;           //记录参数属性，需要上报的。
14
15     pthread_mutex_t     mutex_val_change;
16     hash_t              *ht_val_change;     //记录Value Change
17
18     char                **inform_array;     //需要上报的参数项数组
19     int                 inform_count;       //需要上报的参数项总数
20
21     pthread_mutex_t     mutex_inform_tmp;
22     char                **inform_array_tmp; //临时需要上报的参数项数组
23     int                 inform_count_tmp;   //临时需要上报的参数项总数
24
25     pthread_mutex_t     mutex_evt;
26     int                 evt_count;
27     event_info_t        *evt_array;         //记录事件
28     event_global_t      evt_global_info;    //记录由于重启需要保存的信息
29     sem_t               sem_send_acs;       //发送给acs信息的信号量
30
31
32     pthread_mutex_t     mutex_task;         //for task_list
33     list_t              *task_list;         //task list
34     sem_t               sem_task;
35
36     pthread_mutex_t     mutex_param;        //对参数进行加锁，防止多线程操作时导致程序不稳定
37                                             //仅在对参数有操作的线程中加锁
38     trans_t             transfer_info;      //用于Download和Upload
39 };

  2)EventType主要定义了规范中的事件类型

 1 typedef enum2 {3     EVENT_BOOTSTRAP = 0,4     EVENT_BOOT,5     EVENT_PERIODIC,6     EVENT_SCHEDULED,7     EVENT_VALUECHANGE,8     EVENT_KICKED,9     EVENT_CONNECTIONREQUEST,
10     EVENT_TRANSFERCOMPLETE,
11     EVENT_DIAGNOSTICSCOMPLETE,
12     EVENT_REQUESTDOWNLOAD,
13     EVENT_AUTONOMOUSTRANSFERCOMPLETE,
14     EVENT_MREBOOT,
15     EVENT_MSCHEDULEINFORM,
16     EVENT_MDOWNLOAD,
17     EVENT_MUPLOAD,
18     EVENT_MAXCOUNT
19 }EventType;

  对于自定义的事件类型可以通过xml中如下定义：

  3)

 1 struct trf_param2 {3     char                name[PARAM_NAME_LEN+1];     //参数名4     int                 type;                       //参数类型 trf_datatype_e5     int                 writable;                   //是否可写。0:不可写，1:可写，如果object6                                                     //可以Add，则可写7     int                 max_instance;               //属于Object, 最大instance值，-1表示无限制8     int                 notification;               //属于Parameter,  0:off,1:passive,2:active9     unsigned char       noti_rw;                    //属于Parameter,  是否可以设置上报属性，0 不可以 1 可以
10     unsigned long       acl;                        /*属于Parameter, access list */
11     TRFGetParamValueFunc    getparamval_func;       //属于Parameter, 取得参数值函数
12     TRFSetParamValueFunc    setparamval_func;       //属于Parameter, 设置参数值函数
13     TRFAddObjectFunc        addobject_func;         //属于Object, AddObject
14     TRFDelObjectFunc        delobject_func;         //属于Object, DeleteObject
15     TRFRefreshFunc          refresh_func;           //属于Object, 刷新
16     struct trf_param    *parent;                    //父节点
17     struct trf_param    *child;                     //子节点
18     struct trf_param    *nextSibling;               //兄弟节点
19 };

  定义树形结构的节点，每个节点拥有自己的属性和方法。

  4) 设备相关函数

 1                           Libary的位置2                               是否需要开启ACS的认证3                           CWMP的监听端口4                   取得WAN口的参数项名称的全路径5                           判断是否取得首次连接到ACS的标志6                                   初始化设备操作7                               设备的reboot方法8                               设备的download的方法，包括下载，升级之类的方法9                               设备upload的方法，包括生成配置文件，上传日志等方法
10                           判断是否启动CWMP进程
11     ACS的URL解析
12 ...
13 其他参数项相关的操作函数

五. 总结

  CWMP core与Datamodel分离，通过不断的调试和实践，并应用于不同的运营商(电信，联通，移动)，使得CWMP core的程序不断成熟和稳定。

  对于相同的功能，我们仅仅需要修改device.xm就可以实现需求，而不用去修改代码；

  对于新增的参数项或者节点开发，我们仅需要开发设备相关的库；

  对于新增的事件或者ACS下发的任务，修改library的同时我们只需要稍微修改CWMP core的程序就可以达到目的；

  对于新增模块，我们采用线程"插入"的思想来实现，而不用修改程序的主体架构。
