用Java完成图形图像绘制

我们要来图形图像的处理，目标就是滑动鼠标绘制一根直线，绘制一个矩形，绘制一个圆，并且绘制任意的一个三角形，和任意的一个等腰三角形

我们先创建一个DrawPad类，在这个类里面完成一些操作

步骤1、创建一个界面，并且流式化布局

public void initUI() {JFrame  jf = new JFrame();jf.setTitle("图形图像绘制");jf.setSize(800,600);jf.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);// 流式布局 FlowLayout fl = new FlowLayout();jf.setLayout(fl);

2、然后加入五个按钮，直线，矩形，圆，三角形，等腰三角形

JButton btnLine = new JButton("直线");
JButton btnRect = new JButton("矩形");
JButton btnOval = new JButton("圆");
JButton btnTragnle = new JButton("三角形");
JButton btn1 = new JButton("等腰三角形");

3、将这五个按钮加入到界面中，并且可视化

jf.add(btnLine);
jf.add(btnRect);
jf.add(btnOval)；
jf.add(btnTragnle);
jf.add(btn1);jf.setVisible(true);

4、我们要为窗体添加鼠标监听，按钮添加动作监听

创建一个DrawListener类，需要实施动作监听（ActionListener）和鼠标监听（MouseListener）

并且需要定义5个坐标，画直线，矩形，圆只需要两个，其次我们需要实现，任意点击3个坐标，就可以生成一个三角形

public class DrawListener implements ActionListener,MouseListener {int x1,y1,x2,y2,x3,y3,x4,y4,x5,y5;public Graphics g;String btnstr = "";

接下来，先写ActionListener的方法--actionperformed，在这个方法中，我们需要去获取按钮上的字段

 public void actionPerformed(ActionEvent e) {btnstr = e.getActionCommand();}

接下来，就需要写MouseListener的5个方法，分别是点击（mouseClicked），按下（mousePressed），释放（mouseReleased），进入（mouseEntered），离开（mouseExited）

1、点击，我们点击获取3个坐标，然后分别连成直线，这样就可以成为任意的三角形

                int count = 0;public void mouseClicked(MouseEvent e) {if(btnstr.equals("三角形")) {if(count == 0) {x3 = e.getX();y3 = e.getY();count++;}else if(count == 1) {                		                	x4 = e.getX();y4 = e.getY();g.drawLine(x3, y3, x4, y4);count++;}else if(count ==2) {x5 = e.getX();y5 = e.getY();g.drawLine(x3,y3,x5,y5);g.drawLine(x5,y5,x4,y4);count = 0;}}}

2、按下，我需要按下的时候获取一组坐标，在释放的时候再获取一组坐标，这样就可以直接或者矩形了

 public void mousePressed(MouseEvent e) {x1 = e.getX();y1 = e.getY();System.out.println("btnstr="+btnstr);}

3、释放，获取另一组坐标，并且利用Graphics画出来

public void mouseReleased(MouseEvent e) {x2 = e.getX();y2 = e.getY();if(btnstr.equals("直线")){g.drawLine(x1,y1,x2,y2);}else if(btnstr.equals("矩形")) {g.drawRect(Math.min(x1, x2),Math.min(y1,y2),Math.abs(x2-x1),Math.abs(y2-y1));                		}else if(btnstr.equals("圆")) {g.drawOval(Math.min(x1, x2),Math.min(y1,y2),Math.abs(x2-x1),Math.abs(y2-y1));}else if(btnstr.equals("等腰三角形")){drawTrangle(x1,y1,x2,y2);}}

4、进去或者离开，我们没有操作

 public void mouseEntered(MouseEvent e) {}public void mouseExited(MouseEvent e) {}

接下来，我们就需要来定义在3中 的drawTrangle的方法名了，这个是用来画等腰三角形的

画等腰三角形也只需要两组坐标，x1,y1,x2,y2，顶点的x坐标就是tempx = （x1+x2）/2

 public void drawTrangle(int x1,int y1,int x2,int y2) {int tempx = (x1+x2)/2;g.drawLine(x1, y2, x2, y2);g.drawLine(tempx, y1, x1, y2);g.drawLine(tempx, y1, x2, y2);}

接下来，我们就需要回到DrawUI中，为按钮添加动作监听，为界面添加鼠标监听

DrawListener dl = new DrawListener();
btnLine.addActionListener(dl);
btnRect.addActionListener(dl);
btnOval.addActionListener(dl);
btnTragnle.addActionListener(dl);
btn1.addActionListener(dl);
jf.addMouseListener(dl);dl.g = jf.getGraphics();
System.out.println("画笔："+dl.g);

最后就是定义一个主方法，创建一个属于DrawUI的对象，调用一下initUI这个方法

 public static void main(String[] args) {DrawsPad dp = new DrawsPad();dp.ininUI();}

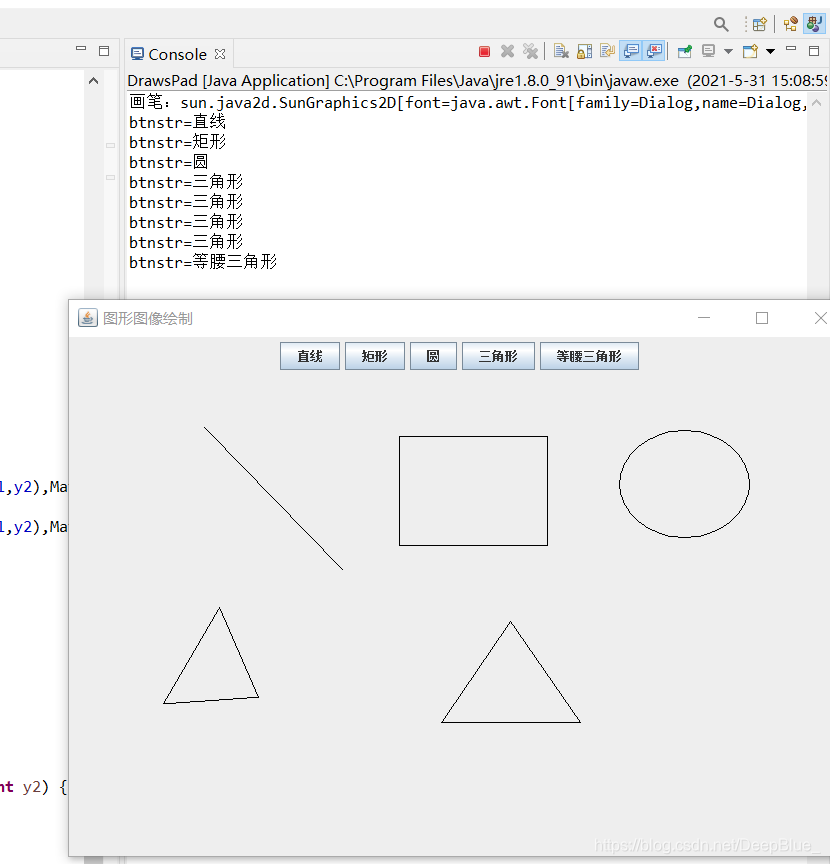

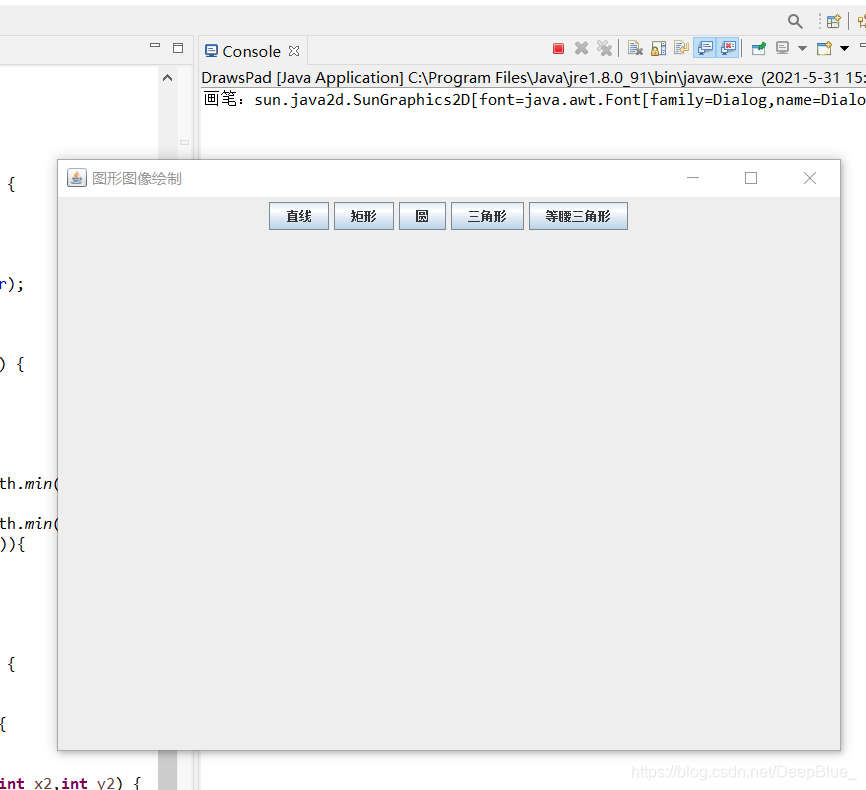

接下来就是效果展示图
