Packet Tracer - 记录网络

背景信息

在本活动中，您的工作是记录网络中心部分所使用的编址方案和连接。 您必须使用多种命令，收集所需的信息。

注：用户 EXEC 密码是 cisco。 特权 EXEC 密码为 class。

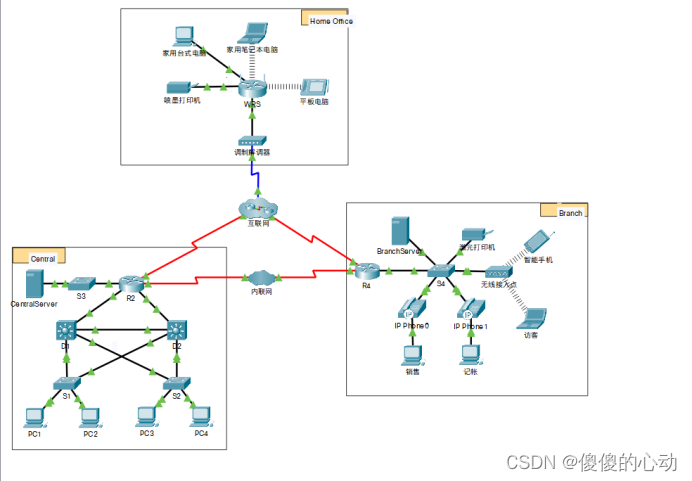

拓扑图

要求

·         访问中心部分各种设备的命令行。

·         使用命令收集编址方案和设备连接记录表中需要的信息。

·         如果您不记得所需的命令，可使用 IOS 内置的帮助系统。

·         如果您仍需要其他提示，请参阅提示页面。 在 Packet Tracer 中，点击教学说明窗口右下方的向右箭头 (>)。 如果您有此教学说明的打印版本，提示页面为最后一页。

编址方案和设备连接记录

提示

使用以下命令收集您记录网络所需的信息：

show ip interface brief

show interfaces

show running-config

ipconfig

示例：

R2>enable

Password:

R2#show ip interface brief

Interface IP-Address OK? Method Status Protocol

GigabitEthernet0/0 10.255.255.245 YES manual up up

GigabitEthernet0/1 10.255.255.249 YES manual up up

GigabitEthernet0/2 10.10.10.1 YES manual up up

Serial0/0/0 64.100.100.1 YES manual up up

Serial0/0/1 unassigned YES unset up up

Serial0/0/1.1 64.100.200.2 YES manual up up

Vlan1 unassigned YES unset administratively down down

在PC3上

Packet Tracer PC Command Line 1.0

C:\>ipconfig

FastEthernet0 Connection:(default port)

Connection-specific DNS Suffix..:

Link-local IPv6 Address.........: ::

IPv6 Address....................: ::

IPv4 Address....................: 10.3.0.4

Subnet Mask.....................: 255.255.255.0

Default Gateway.................: ::

10.3.0.1

Bluetooth Connection:

Connection-specific DNS Suffix..:

Link-local IPv6 Address.........: ::

IPv6 Address....................: ::

IPv4 Address....................: 0.0.0.0

Subnet Mask.....................: 0.0.0.0

Default Gateway.................: ::

0.0.0.0

C:\>
