STP的不足

STP虽然能够解决环路问题，但是由于网络拓扑收敛速度慢，影响了用户通信质量。如果网络中的拓扑结构频繁变化，网络也会随之频繁失去连通性，从而导致用户通信频繁中断，这是用户无法忍受的。

STP的不足：

1. 没有细致区分端口状态和端口角色，不不利于初学者学习及部署。

（从用户角度来说，侦听状态、学习状态、转发状态并没有区别，都同样不转发用户流量。从使用和配置角度来说，端口之间最本质的区别并不在于端口状态，而是在于端口扮演的角色。）

1. STP算法是被动的算法，依赖定时器等待的方式判断拓扑变化，收敛速度慢。
2. STP算法要求在稳定的拓扑中，根桥主动发送配置BPDU报文，其他设备收到后再进行处理，最终传遍整个STP网络。

STP对计时器的依赖

初始化场景下对计时器的依赖：STP采用计时器防止临时环路，当STP选举出端口角色后，即便角色为指定端口或根端口，仍然需要等待两个Forward Delay时间（30s）才能进入转发状态。

终端接入场景下对计时器的依赖：在STP环境下，终端或者服务器接入交换机后，由于端口需要从禁用状态、依次切换到阻塞、侦听、学习及转发状态，此时主机在接入后，同样需要等待两个Forward Delay时间（30s）才能够访问网络服务。

STP重收敛过程慢

直连链路故障：被阻塞端口会从Blocking状态，依次切换到Listening及Learning状态，最终进入Forwarding状态。直连链路故障，会导致30s左右的恢复时间，等于2倍的Forward Delay时间。

非直连链路故障：由于被阻塞端口上不再收到更优的BPDU，因此等待计时器20s超时后，被阻塞端口会从Blocking状态，依次切换到Listening及Learning状态，最终进入Forwarding状态。非直连链路故障会导致50s左右的恢复时，等于Max Age（20s）加上2倍的Forward Delay时间。

STP拓扑变更机制慢（繁琐）

当交换机检测到拓扑变更时，会通知根桥，然后根桥将该拓扑变更信息泛洪到整个网络。

具体变化过程如下：

1. 如果网络中新增一台交换机，导致工作拓扑发生了变化，则位于变化点的交换机可以通过端口状态直接感知到这种变化，但是其他其他交换机是无法直接感知到的。
2. 位于变化点的交换机会以Hello Time（2s）为周期通过根端口不断向上游发送TCN BPDU，直到接收到从上游交换机发送来的TCA位置1的BPDU。TCA位置1是为了通知下游设备停止发送TCN BPDU报文的。
3. 上游交换机收到TCN BPDU后，一方面会通过其指定端口回复TCA位置1的配置BPDU，另一方面会以Hello Time为周期（2s）通过其根端口不断向自己的上游交换机发送TCN BPDU。
4. 重复以上的过程，知道根桥收到了TCN BPDU。
5. 根桥收到TCN BPDU后，会通过指定端口发送TC位置1的配置BPDU，通告所有交换机网络拓扑发生了变化，通知下游设备直接删除桥MAC地址表项。

什么是RSTP？

IEEE 802.1W中定义的RSTP可以视为STP的改进版本，RSTP在许多方面对STP进行了优化，它的收敛速度更快，而且能够兼容STP。

RSTP对STP的改进：

1. 通过端口角色的增补，简化了生成树协议的理解及部署；
2. 端口状态的重新划分；
3. 配置BPDU格式的改变，充分的利用了STP协议报文的Flag字段，明确了端口角色。
4. 配置BPDU的处理发生了变化；
5. 快速收敛；
6. 增加了保护功能。

RSTP兼容STP：

RSTP可以和STP互操作，但是此时会丧失快速收敛等RSTP优势。

1. 当一个网段里面既有运行STP的交换设备也有运行RSTP的交换设备，STP交换设备会忽略RSTP的BPDU。运行RSTP的交换机设备在某端口上收到运行STP的交换设备发出的配置BPDU，在两个Hello Time时间之后，便把自己的端口转换到STP模式，发生配置BPDU，从而实现了互操作
2. 在华为的数据通信设备上，可以配置运行STP的交换设备被撤离网络后，运行RSTP的交换设备可以迁移回到RSTP工作模式。

RSTP对STP的改进点

端口角色

RSTP通过端口角色的增补，简化了生成树协议的理解与部署。

RSTP的端口角色一共有4种：根端口、指定端口、替代端口（Alternate）、备份端口（Backup）。

根端口、指定端口的作用与STP相同，替代端口和备份端口的描述如下：

Alternate端口：

就是由于学习到其他网桥发送的配置BPDU报文而阻塞的端口，它提供过了从指定桥到根的另外一条可切换的路径，作为根端口的备份。

Backup端口：

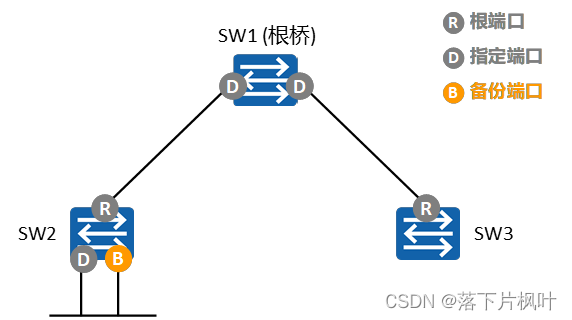

就是由于学习到自己发送的配置BPDU报文而阻塞的端口，它提供了另外一条从根桥到相应网段的备份通路，作为指定端口的备份。

给一个RSTP域内所有端口分配角色的过程就是整个拓扑收敛的过程。

端口状态

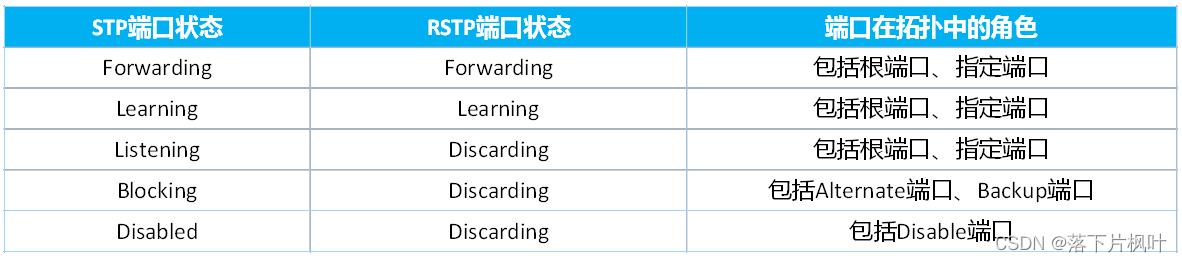

RSTP的状态规范缩减成为了3种，根据端口是否转发用户流量和学习MAC地址来划分：

Discarding状态：不转发用户流量也不学习MAC地址。

Learning状态：不转发用户流量但是学习MAC地址。

Forwarding状态：既转发用户流量又学习MAC地址。

配置BPDU - RSTP BPDU

RSTP的配置BPDU充分的利用了STP报文种的Flag字段，明确了端口角色。

处理保证和STP格式基本一致外，RSTP作了如下变化：

1. BPDU Type字段：配置BPDU类型不再是0而是2（0x02），所以运行STP的设备收到RSTP的配置BPDU时会丢弃。
2. Flag字段：使用了原来保留的中间6位，这样改变的配置BPDU叫做RST BPDU。

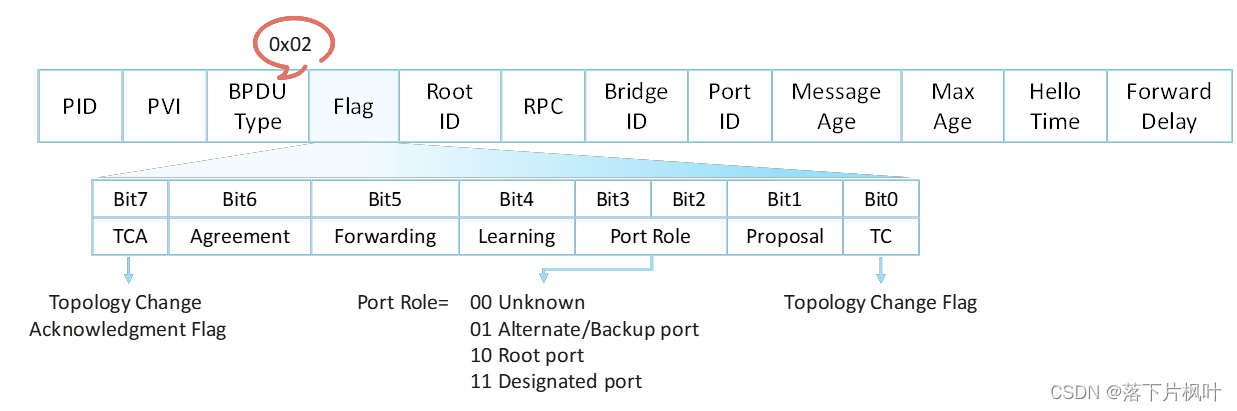

RST BPDU报文的格式：

• bit 7：TCA，表示拓扑变化确认；
• bit 6：Agreement，表示同意，用于P/A机制；
• bit 5：Forwarding，表示转发状态；
• bit 4：Learning，表示学习状态；
• bit 3和bit 2：表示端口角色，00表示未知端口，01表示替代或备份端口，10表示根端口，11表示指定端口；
• bit 1：Proposal，表示提议，用于P/A机制；
• bit 0：TC，表示拓扑变化。

配置BPDU的处理

1、配置BPDU报文的发送方式

RSTP对配置BPDU的发送方式进行了改进。

在拓扑稳定后，无论非根桥设备是否接受到根桥传来的配置BPDU报文，非根桥设备仍然按照Hello Time规定的时间间隔发送配置BPDU，该行为完全由每台设备自主进行。

而STP在拓扑稳定后，根桥按照Hello Time规定的时间间隔发送配置BPDU。其他非根桥设备在收到上游设备发送过来的配置BPDU后，才触发发出配置BPDU，此计算方式使得STP计算复杂且缓慢。

2、更短的BPDU超时时间

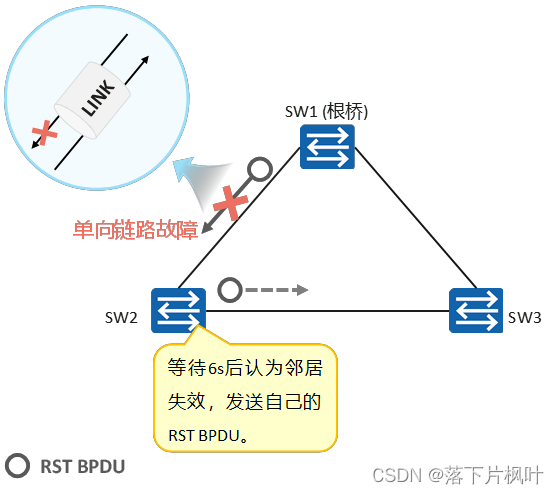

如果一个端口在超时时间（即三个周期，超时时间=Hello Time x 3）内没有收到上游设备发送过来的配置BPDU（例如单向故障，接口并没有Down掉），那么该设备认为与此邻居之间的协商失败。

而STP需要先等待一个,Max Age。

3、处理次优BPDU

当一个端口收到上游的指定桥发送来的RST BPDU报文时，该端口会将自身缓存的RST BPDU与收到的RST BPDU进行比较。

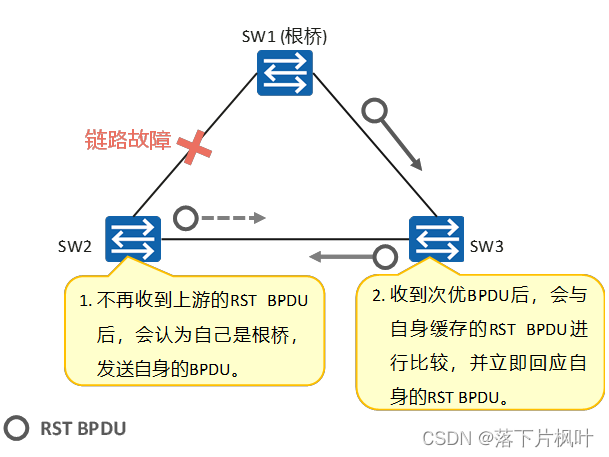

如果该端口缓存的RST BPDU优于收到的RST BPDU，那么该端口会直接丢弃收到的RST BPDU，立即回应自身缓存的RST BPDU，从而加快收敛速度。

而STP协议只有指定端口会立即处理次优BPDU。

STP：

• STP只有指定端口会立即处理次优BPDU，其他端口会忽略次优BPDU，等到Max Age计时器超时后，缓存的次优BPDU才会老化，然后发送自身更优的BPDU，进行新一轮的拓扑收敛。

RSTP：

• RSTP处理次优BPDU报文不再依赖于任何定时器（即不再依赖于BPDU老化）解决拓扑收敛，同时RSTP的任何端口角色都会处理次优BPDU，从而加快了拓扑收敛。

快速收敛机制

1、根端口、指定端口快速切换

根端口快速切换：

指定端口快速切换：

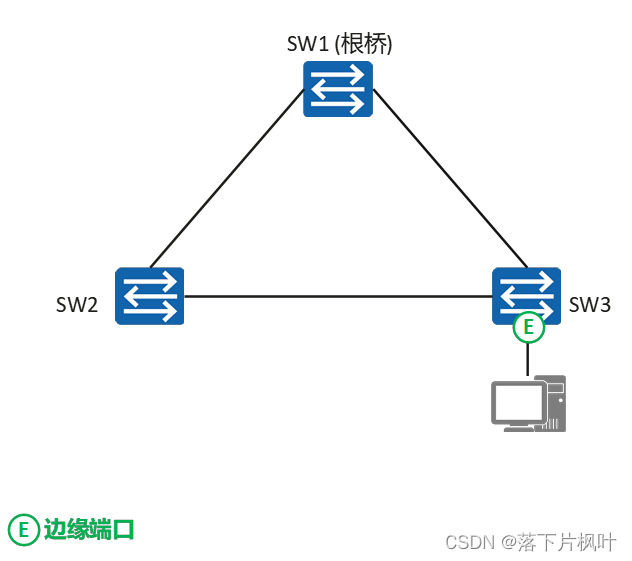

2、边缘端口（Edge Prot）

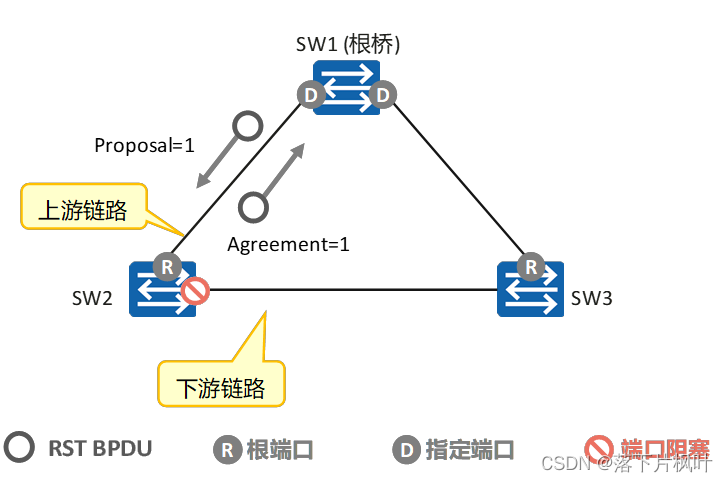

3、P/A机制

P/A机制详解：

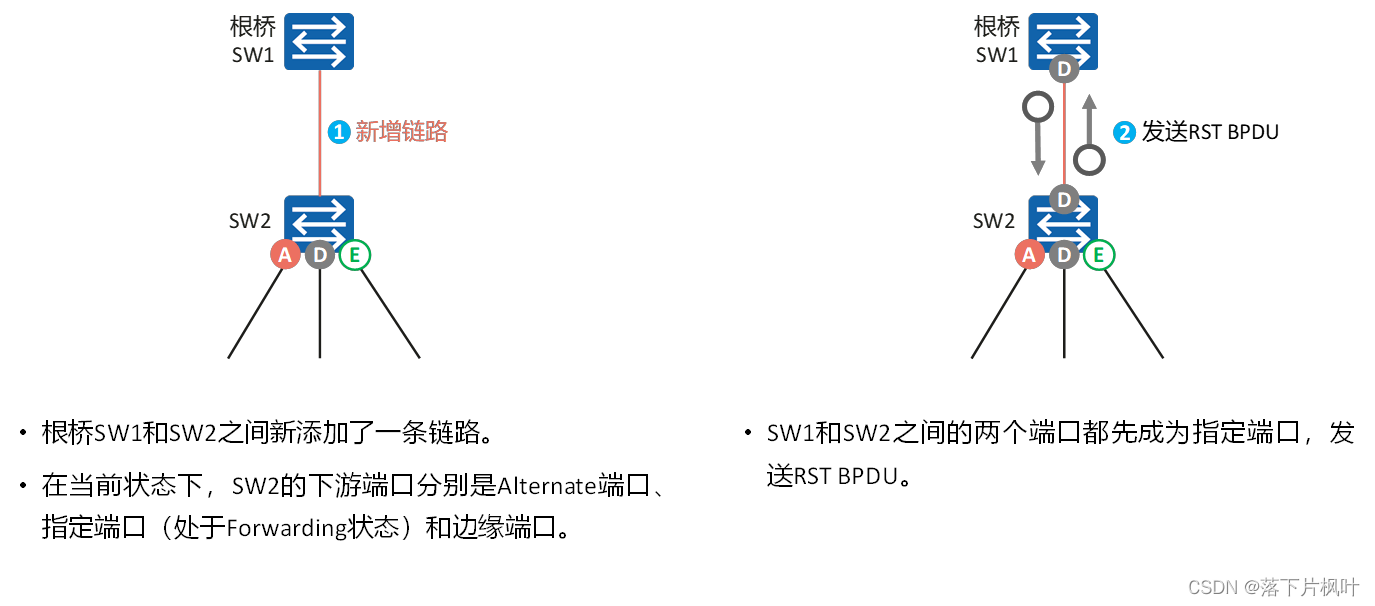

• 事实上对于STP，指定端口的选择可以很快完成，主要的速度瓶颈在于：为了避免环路，必须等待足够长的时间，使全网的端口状态全部确定，也就是说必须要等待至少一个Forward Delay所有端口才能进行转发。
• 而RSTP的主要目的就是消除这个瓶颈，通过阻塞自己的非根端口来保证不会出现环路。而使用P/A机制加快了上游端口进入Forwarding状态的速度。
• RSTP通过P/A机制加快了上游端口进入Forwarding状态的速度。
• 在RSTP中，当一个端口被选举成为指定端口之后，会先进入Discarding状态，再通过P/A机制快速进入Forwarding状态。
• 而STP中，当一台新的终端接入交换机时，接口的UP会导致拓扑的改变，从禁用状态自动进入阻塞状态，从侦听状态进入学习状态，再从学习状态进入到转发状态，此过程花费时间等于2倍的转发延迟时间，也就是30s，所以在STP中，新终端用户接入网络的时候，接入端口需要经过30s左右的时间才能够正常转发用户流量。
• 边缘端口的UP/Down不会引起网络拓扑的变动。
• 在RSTP里面，如果某个端口位于整个网络的边缘，不再与其他交换设备连接，而是直接与终端设备直连，这种端口可以设置为边缘端口。
• 边缘端口不参与RSTP计算，可以由Discarding状态直接进入Forwarding状态。
• 但一旦边缘端口收到了配置BPDU，边缘端口属性就会丧失，成为普通的STP端口，并重新进行生成树计算，从而引起网络震荡。

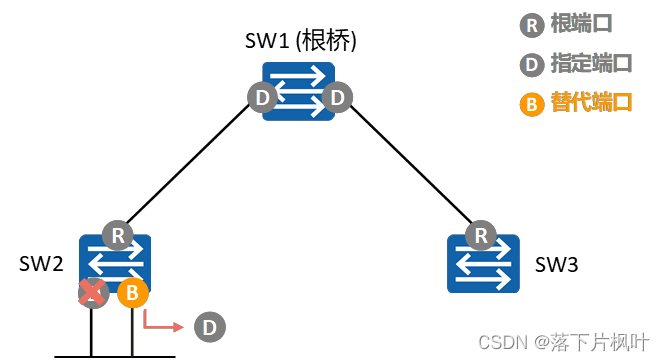

• 如果网络中一指定端口失效，那么网络中最优的Backup端口将成为指定端口，进入Forwarding状态。
• 因为Backup端口作为指定端口的备份，提供了另外一条从根桥到相应网段的备份通路。
• 如果网络种一个根端口失效，那么网络种最优的Alternate端口将成为根端口，进入Forwarding状态。
• 因为通过这个Alternate端口连接的网段上必然有个指定端口可以通往根桥。

拓扑变更机制

如上图所示：

在RSTP中检测拓扑是否发生变化只有一个标准：一个非边缘端口迁移到Forwarding状态（也就是非边缘端口的UP才算拓扑变化）。

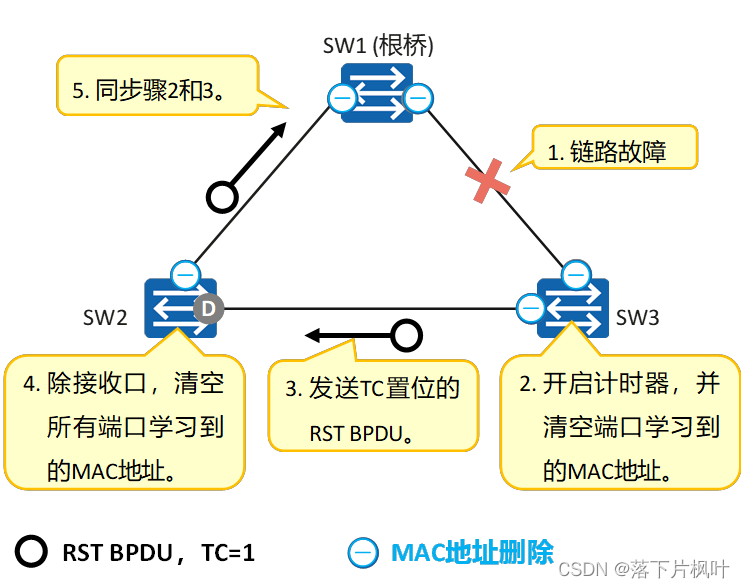

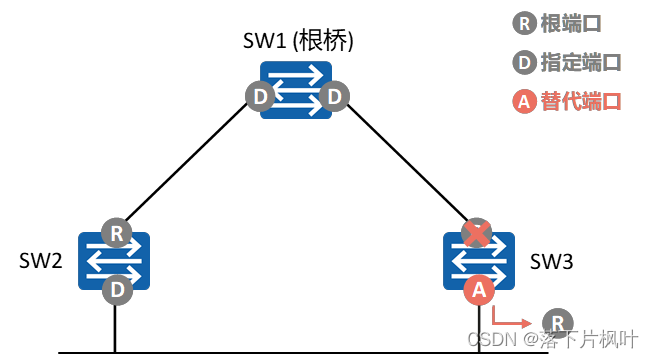

• SW3的根端口收不到从根桥发来的RST BPDU后，Alternate端口会快速切换为新的根端口，启动TC While Timer，并清空所有端口学习到的MAC地址。然后向外发出TC置位的RST BPDU。
• SW2接收到RST BPDU后，会清空接收口、边缘端口以外所有端口学习到的MAC地址，同时开启计时器，并向外发送TC置位的RST BPDU。
• 最终，RST BPDU会在全网泛洪。
• 在STP中，如果拓扑发生了变化，需要先向根桥传递TCN BPDU，再由根桥来通知拓扑变更，泛洪TC置位的配置BPDU。
• 在RSTP中，通过新的拓扑变更机制，TC置位的RST BPDU会快速的在网络中泛洪。

保护功能

1、BPDU保护

2、根保护

3、环路保护

4、防TC-BPDU攻击

• 交换设备在接收到TC置位的RST BPDU报文后，会执行MAC地址表项的删除操作。如果有人伪造TC置位的RST BPDU报文恶意攻击交换设备时，交换设备短时间内会收到很多RST BPDU报文，频繁的删除操作会给设备造成很大的负担，给网络的稳定带来很大隐患。
• 如上图所示：

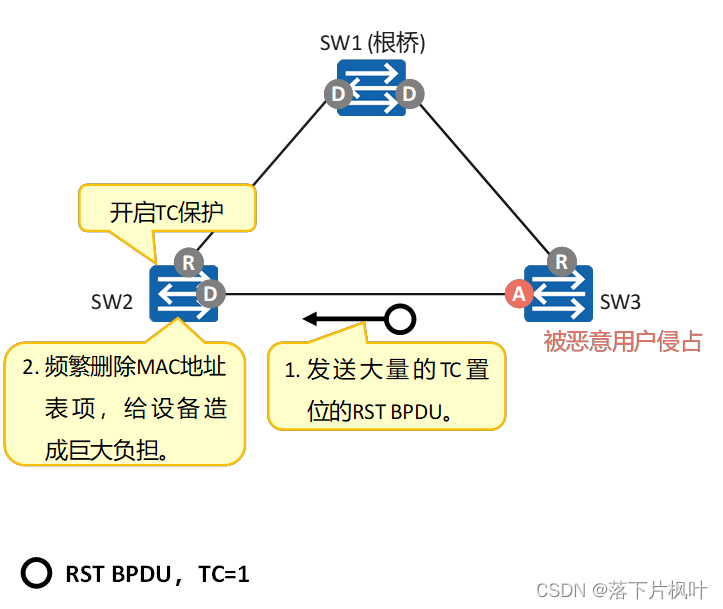

  • 如果SW3被恶意用户侵占，伪造大量TC置位的RST BPDU并向外发送。SW2收到这些RST BPDU后，会频繁执行MAC地址表项的删除操作，形成巨大负担。

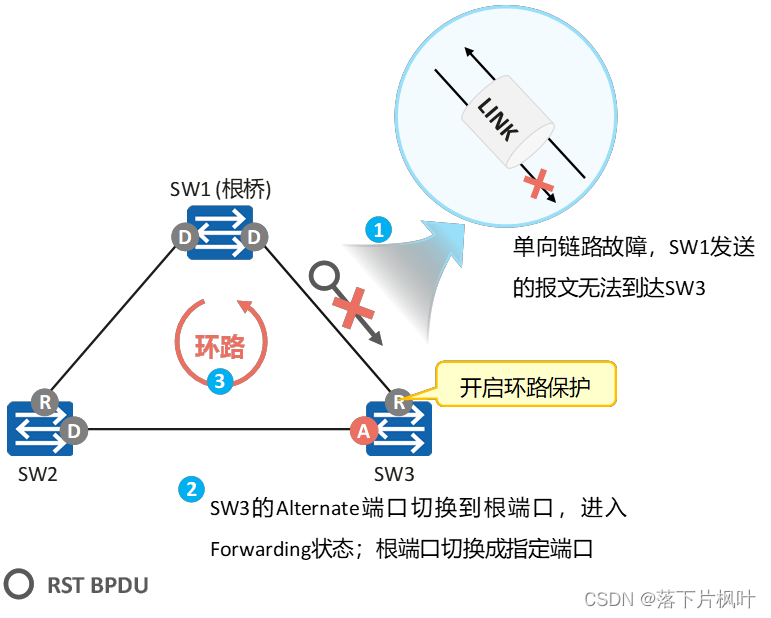

• 在启动了环路保护功能后，如果根端口或Alternate端口长时间收不到来自上游设备的BPDU报文时，则向网管发出通知信息（此时根端口会进入Discarding状态，角色切换为指定端口），而Alternate端口则会一直保持在Discarding状态（角色也会切换为指定端口），不转发报文，从而不会在网络中形成环路。
• 直到链路不再拥塞或单向链路故障恢复，端口重新收到BPDU报文进行协商，并恢复到链路拥塞或者单向链路故障前的角色和状态。
• 对于启用根保护功能的指定端口，其端口角色只能保持为指定端口。
• 一旦启用跟保护的功能的指定端口收到优先级更高的RST BPDU时，端口将进入Discarding状态，不再转发报文。经过一段时间（通常为两倍的Forward Delay），如果端口一直没有再收到优先级较高的RST BPDU，端口会自动恢复到正常的Forwarding状态。

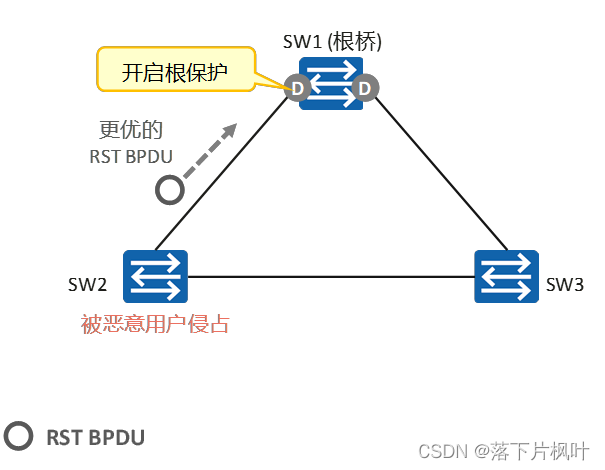

• 根保护功能确保了根桥的角色不会因为一些网络问题而改变。
• 由于维护人员的错误配置或网络中的恶意攻击，根桥有可能会收到优先级更高的RST BPDU，使得根桥失去根地位，从而引起网络拓扑结构的错误变动。这种拓扑变化，会导致原来应该通过高速链路的流量被牵引到低速链路上，造成网络拥塞。

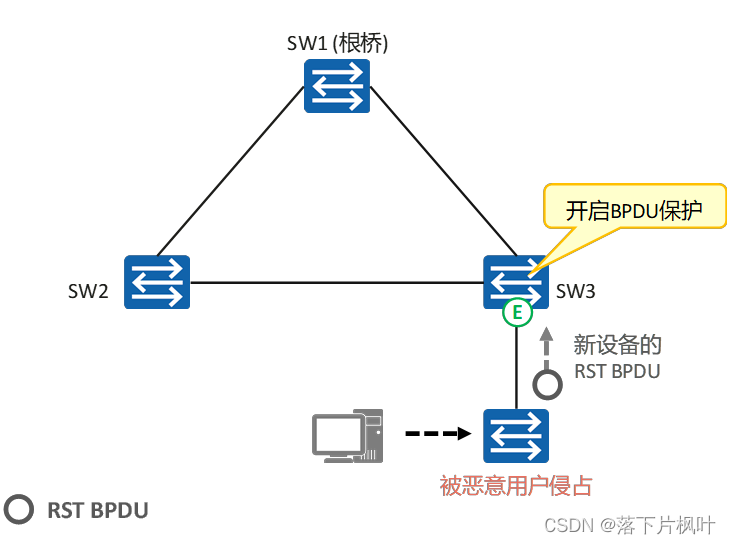

• 正常情况下，边缘端口不会收到RST BPDU。如果有人伪造RST BPDU恶意攻击交换设备，当边缘端口收到RST BPDU时，交换设备会自动将边缘端口设置为非边缘端口，并重新进行生成树计算，从而引起网络震荡。
• 交换设备上启动了BPDU保护功能后，如果边缘端口收到RST BPDU，边缘端口将被error-down，但是边缘端口属性不变，同时通知网关系统。

RSTP拓扑收敛过程

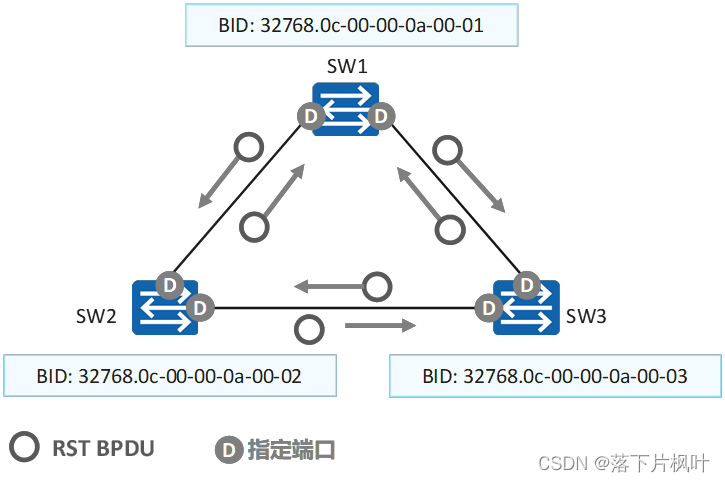

1、每台交换机启动RSTP后，都认为自己是根桥，并且发送RST BPDU。所有端口都为指定端口，处于Discarding状态。

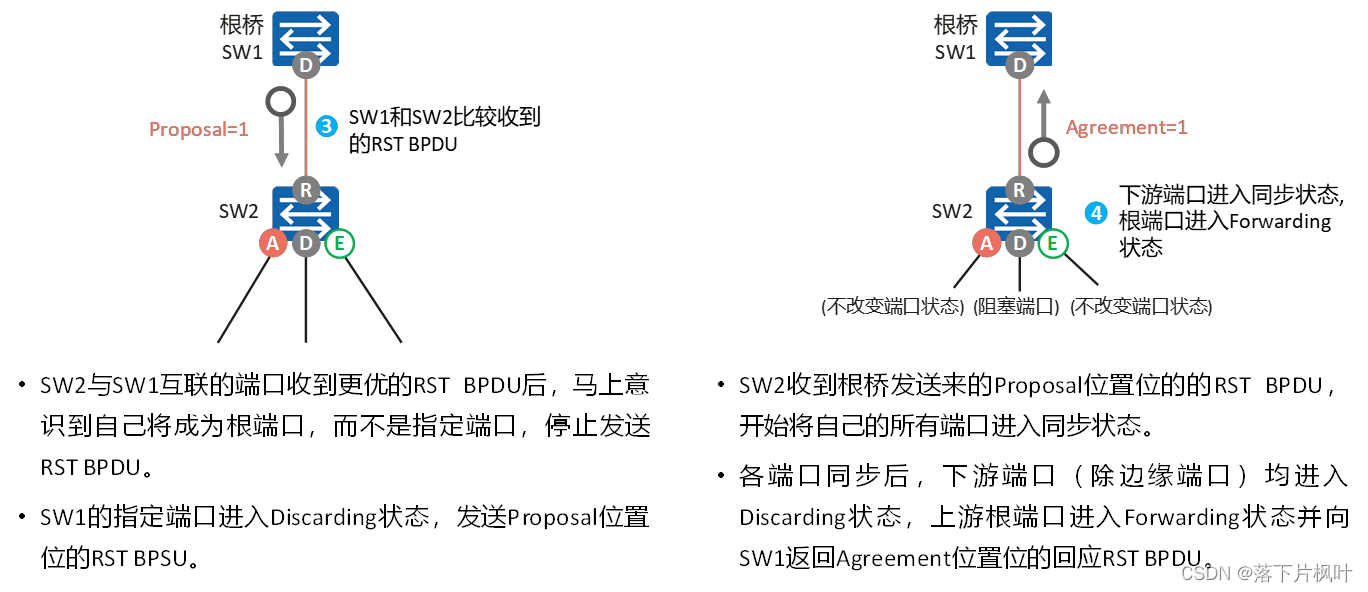

2、上游链路的设备互联端口通过P/A机制，快速进入转发状态。

• SW2收到更优的RST BPDU后，经过比较认为SW1才是当前根桥，此时SW2的端口将成为根端口，而不是指定端口，停止发送RST BPDU。
• SW1的端口进入Discarding状态，发送P位置位的RST BPDU。SW2收到后阻塞除了边缘端口以外的其他端口（同步过程）。

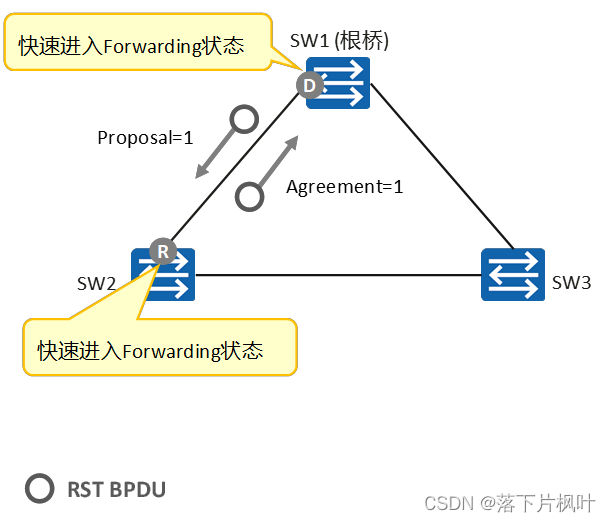

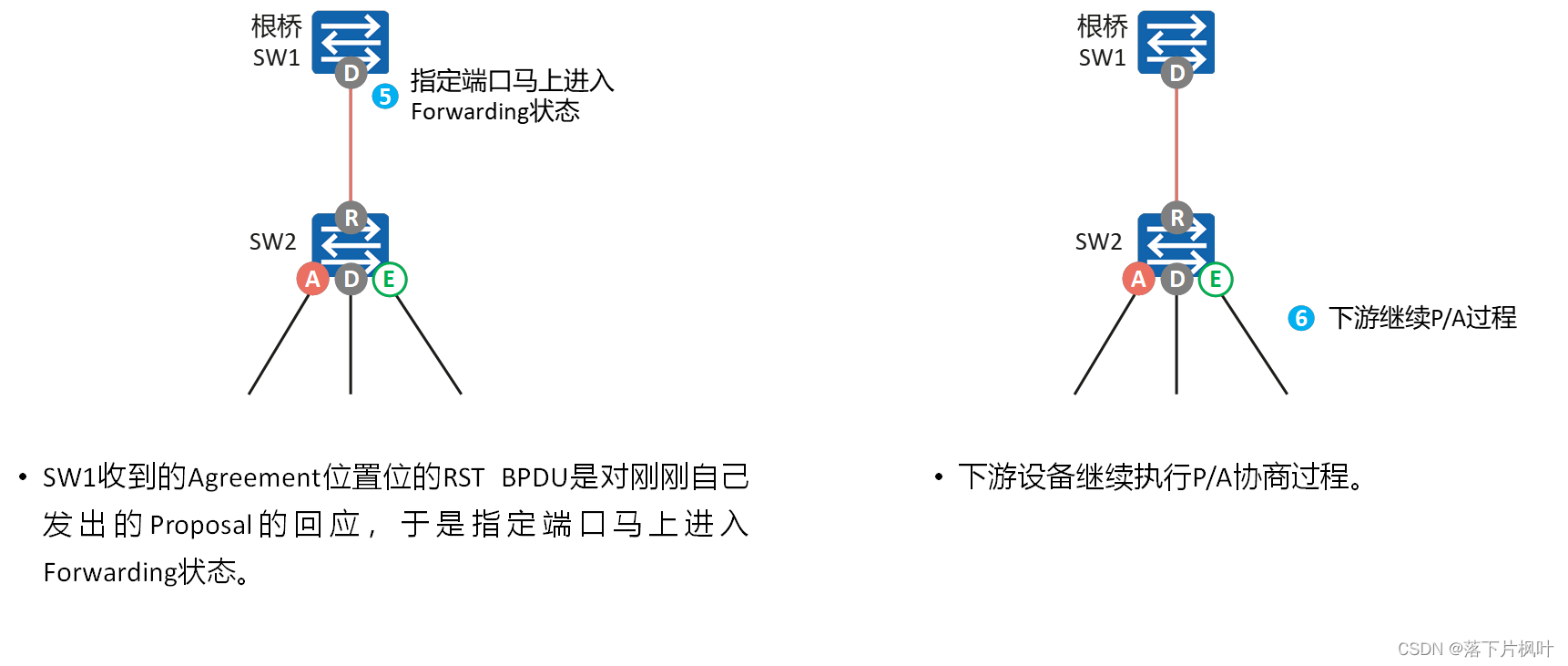

• SW2的各端口同步后，根端口立即进入Forwarding状态，并向SW1返回A位置位的RST BPDU。SW1收到该报文后，会让指定端口立即从Discarding状态进入Forwarding状态。

其他设备之间的同步

3、下游链路的设备互联端口会进行新一轮的P/A协商。

• SW2的下游端口设置位指定端口，持续发送P位置位的RST BPDU。
• SW3的下游端口收到该RST BPDU后，发现不是设备收到最优的BPDU，则会忽略，不会发送A位置位的RST BPDU。
• SW2的下游端口一直等不到A位置位的回应RST BPDU报文，等待2倍的Forward Delay时间后，进入转发状态。

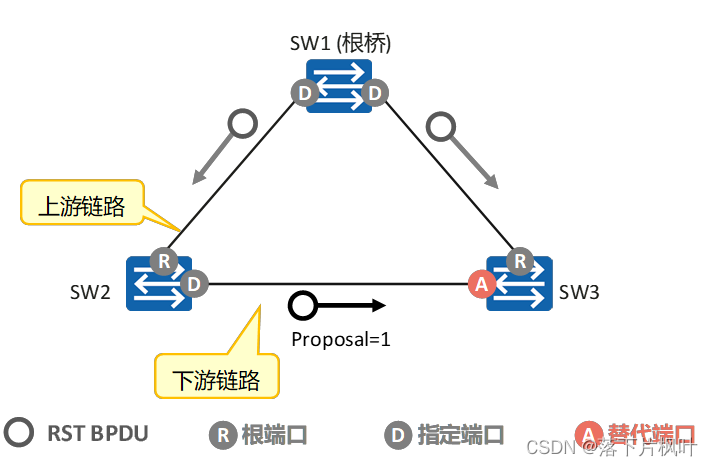

如图：RSTP下游链路的设备互联端口会进入慢收敛过程，以SW2与SW3为例。

RSTP基本配置（华为）

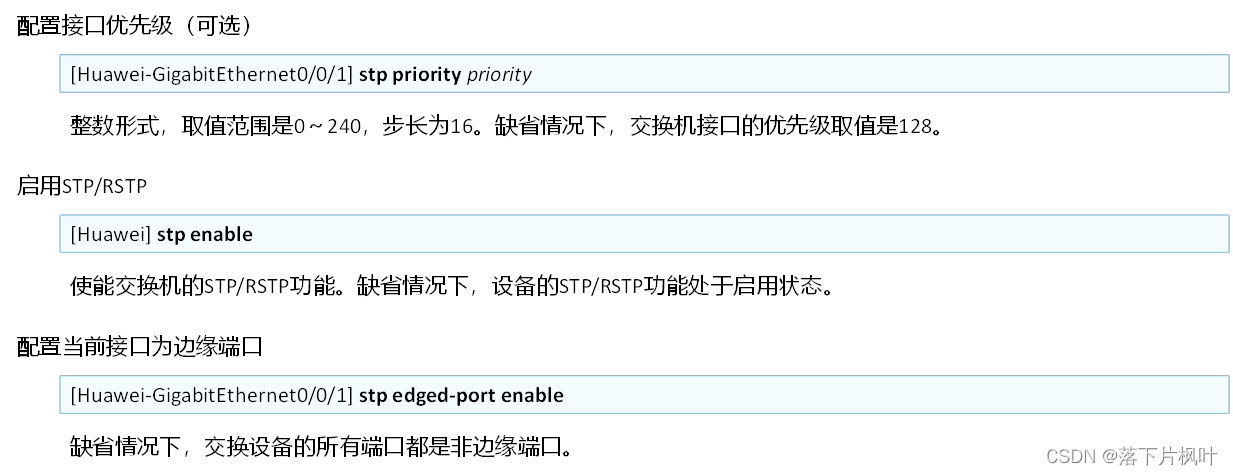

RSTP基础配置命令

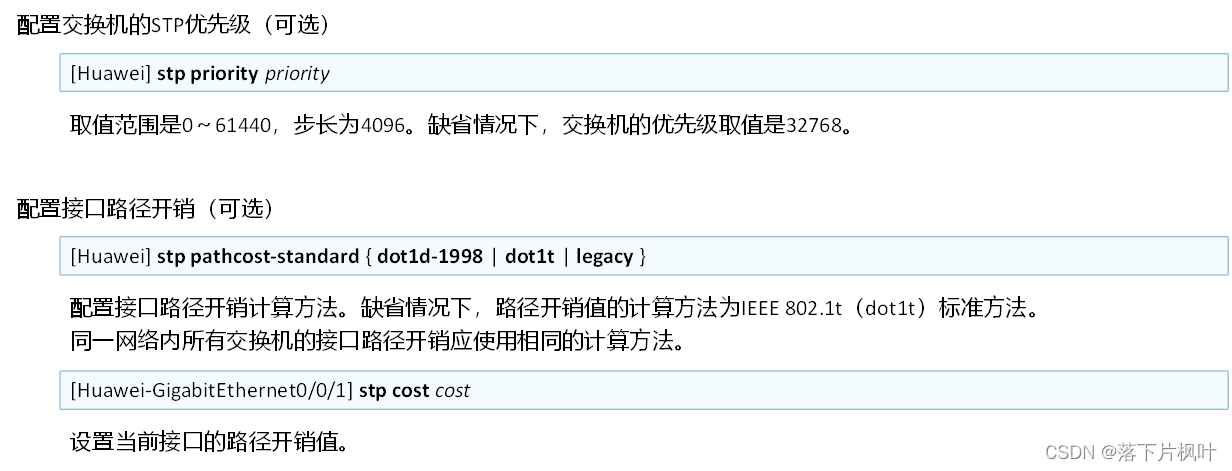

配置接口路径开销：

• dot1d-1998：指定路径开销值的计算方法是IEEE 802.1d-1998标准方法。使用IEEE 802.1d-1998标准方法时取值范围是1～65535。
• dot1t：指定路径开销值的计算方法是IEEE 802.1t标准方法。使用IEEE 802.1t标准方法时取值范围是1～200,000,000。
• legacy：指定路径开销值的计算方法是华为计算方法。使用华为计算方法时取值范围是1～200,000。

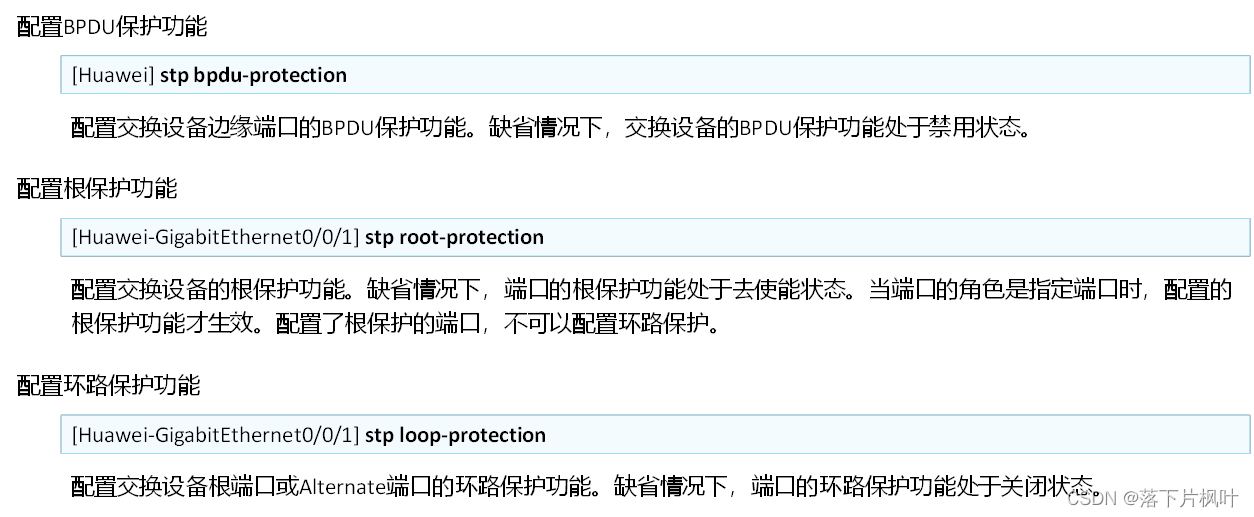

RSTP保护功能配置命令

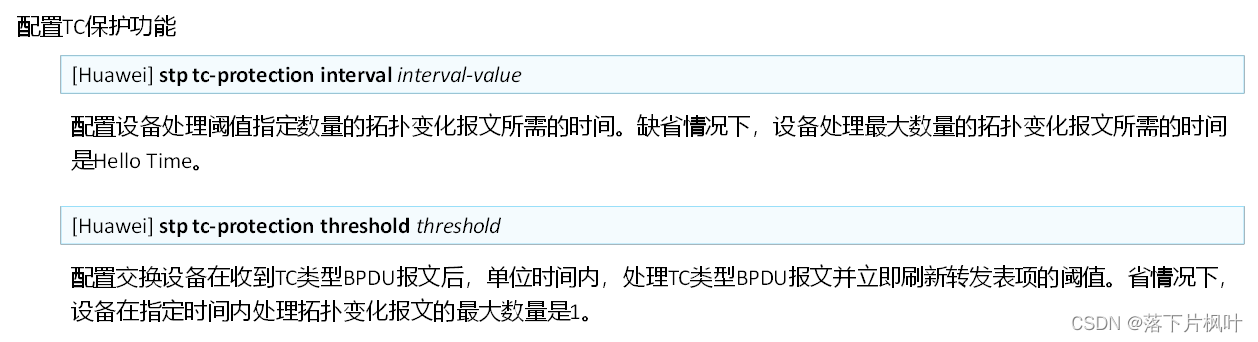

• 配置后，在stp tc-protection interval指定的时间内，设备只会处理stp tc-protection threshold指定数量的拓扑变化报文，对于其他的报文会延迟处理，所以可能会影响生成树的收敛速度。例如，时间设定为10秒，阈值设定为5，则设备收到拓扑变化报文后，在10秒内只会处理最开始收到的5个拓扑变化报文，对于后面收到的报文则会等10秒超时后再统一处理。

RSTP配置案例

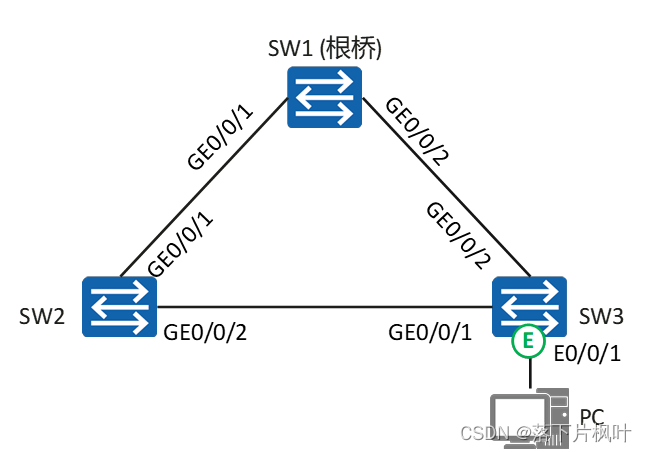

在上述三台交换机上部署RSTP，以便消除网络中的二层环路。

通过配置实现：

• 将SW1指定为根桥，SW2为备份根桥。
• 与PC相连的端口不参与RSTP计算，将其设置为边缘端口。
• 配置根保护和BPDU保护功能，实现对设备或链路的保护。

SW1开启RSTP功能并指定为根桥：

[SW1] stp mode rstp

[SW1] stp enable

[SW1] stp root primary

SW2开启RSTP功能并指定备份根桥：

[SW2] stp mode rstp

[SW2] stp enable

[SW2] stp root secondary

SW3开启RSTP功能：

[SW3] stp mode rstp

[SW3] stp enable

SW3开启边缘端口：

[SW3-Ethernet0/0/1] stp edged-port enable

SW1开启跟保护功能：

[SW1-GigabitEthernet0/0/1] stp root-protection

[SW1-GigabitEthernet0/0/2] stp root-protection

SW3开启BPDU保护功能：

[SW3] stp bpdu-protection
