图像highlight显示matlab程序

• 框选部分区域显示
• 部分区域放大显示

框选部分区域显示

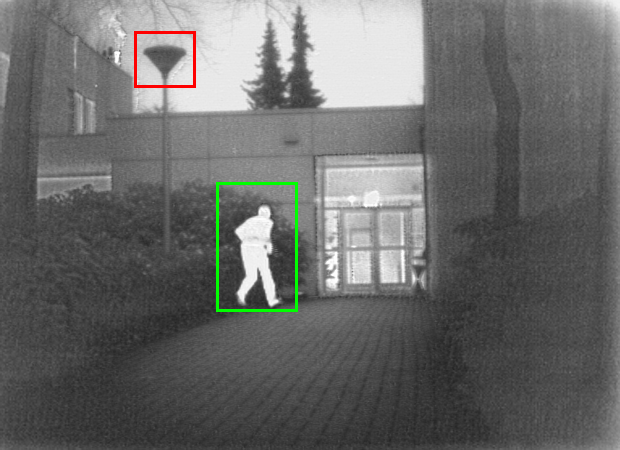

首先上效果图。

主函数Rect.m

%%
% 该文件主要是用于在源图像中选择两块区域进行放大显示
%%
clear all;
clc;
source_dir = 'E:\Desktop\Highlight\source'; % 存放待放大图像的文件夹
names = {'PIAF.png', 'MFEIF.png', 'IVIF.png', 'Densfuse.png', 'CNN.png',  'IVIF.png', 'vi.png', 'ir.png'};  %% 文件夹下所有图像的名称
results_dir = '.\MSRS'; % 存放highlight结果的文件夹
if ~exist(results_dir,'dir')mkdir(results_dir)
end
[m, n] = size(names);
for i  = 1 : nimg_name = fullfile(source_dir, cell2mat(names(i))); % 构造图像的路经save_name = fullfile(results_dir, cell2mat(names(i))); %构造保存图像的路径I3 = im2double(imread(img_name)); % 读取图像imshow(I3)if size(I3, 3)<3 %%如果是灰度图像则转换为3通道图像I3 = cat(3, I3, I3, I3);end%% 第一个Highlighted的区域选择if i == 1[img0, rect1] = imcrop(I3);pt1 = floor([rect1(1), rect1(2)]);pt2 = floor([rect1(3), rect1(4)]);endcolor1 = [255.0 0 0];imMod = drawRect(I3, pt1, pt2, 3, color1); % 42imshow(imMod)%% 第二个Highlighted的区域选择if i ==1[img0, rect2] = imcrop(imMod);pt2_1 = floor([rect2(1), rect2(2)]);pt2_2 = floor([rect2(3), rect2(4)]);endcolor2 = [0 255.0 0];imMod2 = drawRect(imMod, pt2_1, pt2_2, 3, color2); % 42imshow(imMod2)disp(save_name)imwrite(imMod2,save_name);
end

所调用的：drawRect.m函数：

function [ dest ] = drawRect( src, pt, wSize,  lineSize, color )
%简介：
% %将图像画上有颜色的框图，如果输入是灰度图，先转换为彩色图像，再画框图
% 图像矩阵
% 行向量方向  是  y
% 列向量方向  是  x
%----------------------------------------------------------------------
%输入：
% src：        原始图像，可以为灰度图，可为彩色图
% pt：         左上角坐标   [x1, y1]
% wSize：   框的大小      [wx, wy]
% lineSize： 线的宽度
% color：     线的颜色      [r,  g,  b]
%----------------------------------------------------------------------
%输出：
% dest：           画好了的图像
%----------------------------------------------------------------------%flag=1: 有缺口的框
%flag=2: 无缺口的框
flag = 2;%判断输入参数个数
if nargin < 5color = [255 255 0];
endif nargin < 4lineSize = 1;
endif nargin < 3disp('输入参数不够 !!!');return;
end%判断框的边界问题
[yA, xA, z] = size(src);
x1 = pt(1);
y1 = pt(2);
wx = wSize(1);
wy = wSize(2);
if  x1>xA || ...y1>yA||...(x1+wx)>xA||...(y1+wy)>yAdisp('画的框将超过图像 !!!');return;
end%如果是单通道的灰度图，转成3通道的图像
if 1==zdest(:, : ,1) = src;dest(:, : ,2) = src;dest(:, : ,3) = src;
elsedest = src;
end%开始画框图
for c = 1 : 3                 %3个通道，r，g，b分别画for dl = 1 : lineSize   %线的宽度，线条是向外面扩展的d = dl - 1;if  1==flag %有缺口的框dest(  y1-d ,            x1:(x1+wx) ,  c  ) =  color(c); %上方线条dest(  y1+wy+d ,     x1:(x1+wx) , c  ) =  color(c); %下方线条dest(  y1:(y1+wy) ,   x1-d ,           c  ) =  color(c); %左方线条dest(  y1:(y1+wy) ,   x1+wx+d ,    c  ) =  color(c); %左方线条elseif 2==flag %无缺口的框dest(  y1-d ,            (x1-d):(x1+wx+d) ,  c  ) =  color(c); %上方线条dest(  y1+wy+d ,    (x1-d):(x1+wx+d) ,  c  ) =  color(c); %下方线条dest(  (y1-d):(y1+wy+d) ,   x1-d ,           c  ) =  color(c); %左方线条dest(  (y1-d):(y1+wy+d) ,   x1+wx+d ,    c  ) =  color(c); %左方线条endend
end %主循环尾
end %函数尾

Demo文件可从：https://download.csdn.net/download/fovever_/87485027 下载（注：该资源中仅包含画矩形框的程序）

部分区域放大显示

首先依旧上效果图

使用的数函数zoom_in.m如下：

%%
% 该文件主要是用于在源图像中选择两块区域进行放大显示
%%
clear all;
clc;
source_dir = 'E:\Desktop\Highlight\source'; % 存放待放大图像的文件夹
names = {'PIAF.png', 'MFEIF.png', 'IVIF.png', 'Densfuse.png', 'CNN.png',  'IVIF.png', 'vi.png', 'ir.png'};  %% 文件夹下所有图像的名称
results_dir = '.\MSRS'; % 存放highlight结果的文件夹
if ~exist(results_dir,'dir')mkdir(results_dir)
end
[m, n] = size(names);
for i  = 1 : nimg_name = fullfile(source_dir, cell2mat(names(i))); % 构造图像的路经save_name = fullfile(results_dir, cell2mat(names(i))); %构造保存图像的路径I3 = im2double(imread(img_name)); % 读取图像imshow(I3)if size(I3, 3)<3 %% 如果是灰度图像则转换为3通道图像I3 = cat(3, I3, I3, I3);end%% 第一个待放大的区域选择if i == 1 %% 如果是第一幅图片，则应该在这个图像上画框，然后获取框的坐标信息[img0, rect1] = imcrop(I3);pt1 = floor([rect1(2), rect1(1)]);pt2 = floor([rect1(4) + rect1(2), rect1(3) + rect1(1)]);endcolor1 = [255.0 0 0];imMod = localExpandRGB(I3, pt1, pt2, 2, 3, 3, color1); % 42%% 下面是关于localExpandRGB函数的参数介绍%% function imMod = localExpandRGB(inputim,topLeft,lowerRight,expandTime,w,framedim,color)%%%局部放大画中画小程序%inputim 为输入图像%topLeft 为原区域的左上点坐标，格式如[123,456]%lowerRight 为原区域的右下点坐标，格式同上%%坐标可通过在Matlab的figure中进行查看，注意需要调换横纵坐标顺序%%如，假设图像尺寸M*N，则左下角点坐标为(M,1),而Matlab的figure显示为(1,M)%expandTime 为放大倍数%w 为红色框线的宽度，建议设为3，可根据实际情况自行调整%framedim 为画中画位置的选择参数%         1---左上方%         2---右上方%         3---左下方%         4---右下方%%imMod为输出图像imshow(imMod)%% 第一个待放大的区域选择if i ==1[img0, rect2] = imcrop(imMod);pt2_1 = floor([rect2(2), rect2(1)]);pt2_2 = floor([rect2(4) + rect2(2), rect2(3) + rect2(1)]);endcolor2 = [0 255.0 0];imMod2 = localExpandRGB(imMod, pt2_1, pt2_2, 2, 3, 4, color2); % 42imshow(imMod2)    disp(save_name)imwrite(imMod2 ,save_name); %保存结果
end

该程序中使用的localExpandRGB.m函数如有需要请联系博主(2458707789@qq.com, 可加QQ备注姓名+学校)，付费获取。
