控制WS2812B实例代码
1. 控制方式

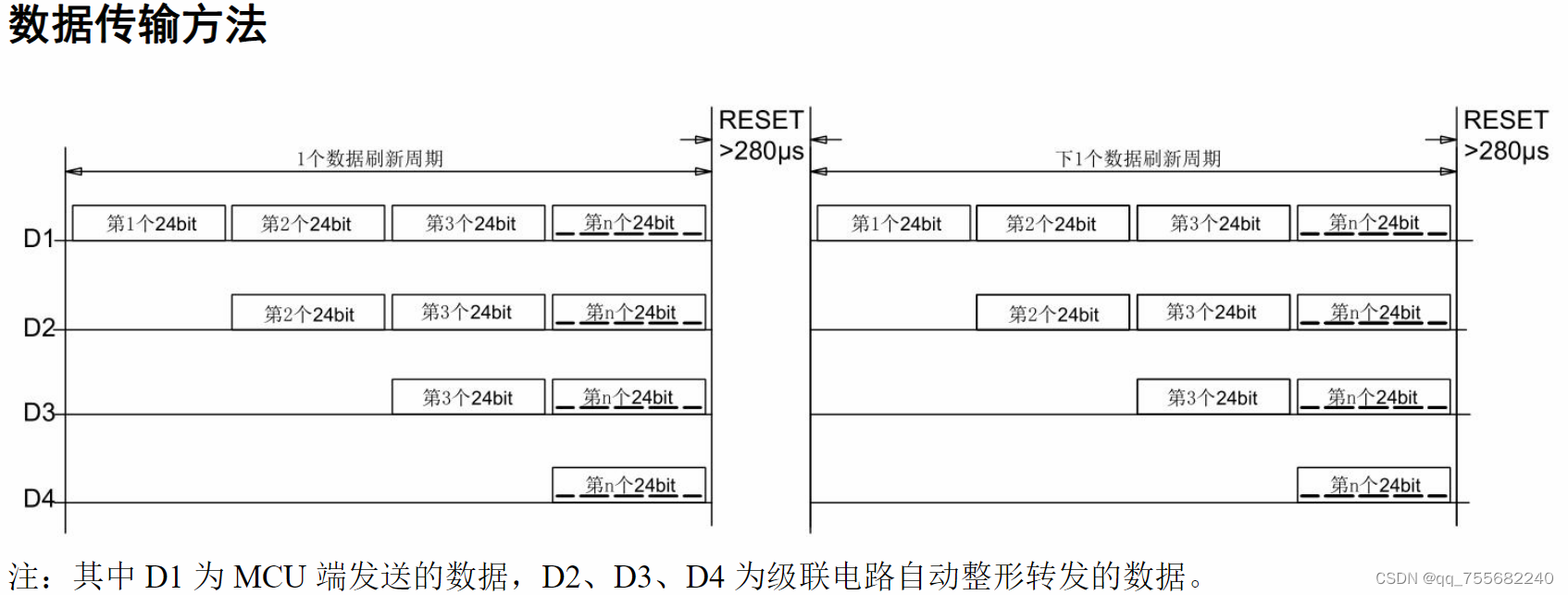

WS2812B数据协议采用单线归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的24bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit。
2. 输入码型

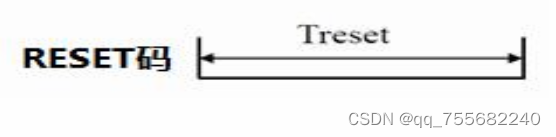

每一次传数据前，需要先给个复位信号，如下图所示。

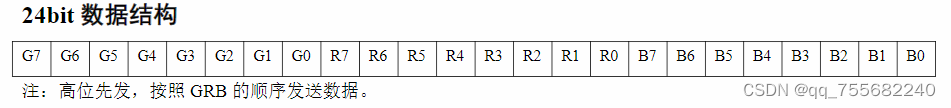

然后依次是每个灯的24bit数据，且写入24bit位数据的排序方式为：G -> R -> B ，如下图所示。

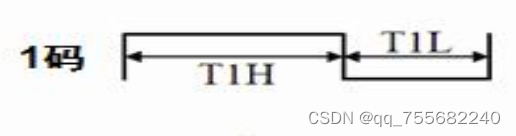

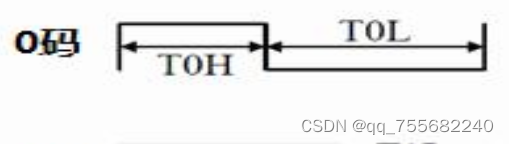

而每个 bit 位的表示方式为：(高电平+低电平)时间，如下图所示。

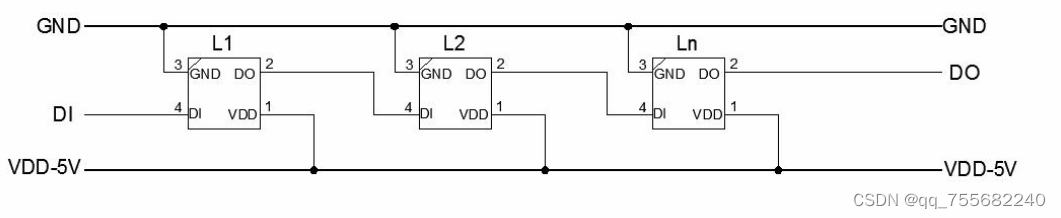

3. 典型电路
4. 部分代码
完整单片机代码：https://download.csdn.net/download/qq_26043945/87598150
#define Num 10 //渐变色分频数
#define LED_Num 4 //灯珠的数量
#define DIN_Port GPIOB //控制端口
#define DIN_PIN GPIO_PIN_11 //控制引脚
#define Set_PIN(X) HAL_GPIO_WritePin(DIN_Port,DIN_PIN,X)uint32_t num_GRB=0; //缓存的1位灯珠(24bit)的颜色值
uint32_t GRB_Buffer[256]={0}; //缓存的颜色值数组/**********************************************
* 1bit位数据位延时函数
*********************************************/
void WS2812_delay( uint8_t num_time ){while(num_time--);
}/**********************************************
* 对一个灯珠的24bit数据位进行输出
*********************************************/
void WS2812B_Run_24bit( uint32_t buff ){for(uint8_t zz=0;zz<24;zz++){//缓存的1位灯珠(24bit)的颜色值进行输出if((buff&0x800000)==0x800000){Set_PIN(GPIO_PIN_SET);WS2812_delay(5);Set_PIN(GPIO_PIN_RESET);WS2812_delay(2);}else{Set_PIN(GPIO_PIN_SET);WS2812_delay(2);Set_PIN(GPIO_PIN_RESET);WS2812_delay(5);}buff=buff<<1;}
}/**********************************************
* NUM_num： 显示的灯珠数量
*********************************************/
void WS2812B_Run_All( uint16_t num ){for(uint16_t x=0;x5. 视频展示
单片机控制WS2812B视频展示
