HC05蓝牙模块(STM32)
文章目录
- HC05蓝牙模块
- 一、概述
- 二、引脚说明
- 三、进入AT模式
- 四、常用AT指令
- 五、蓝牙串口通信代码
- (一)实验现象
- (二)HC05与STM32精英版连接
- (三)代码
HC05蓝牙模块

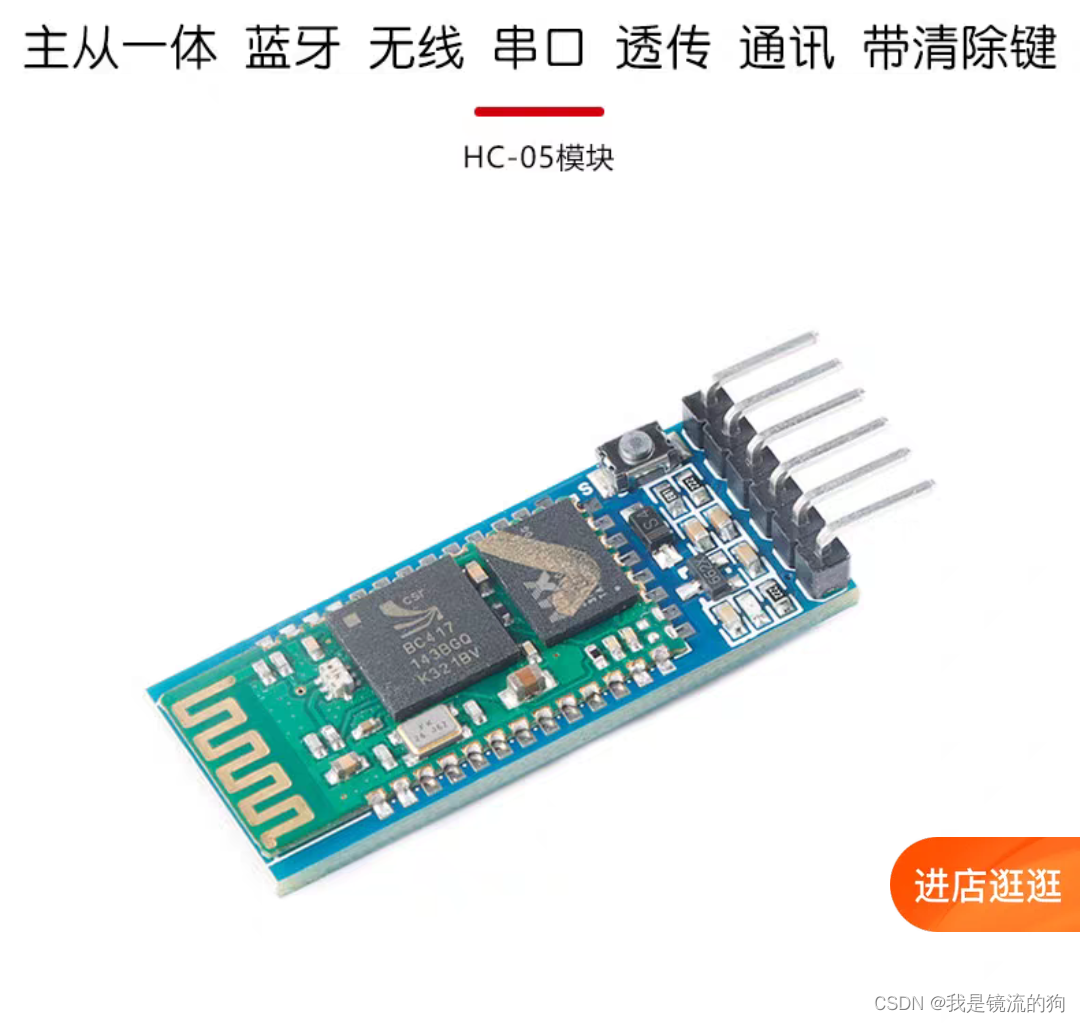

一、概述
模块基于蓝牙v2.0带EDR蓝牙协议,采用CSR的BC417芯片,工作于2.4GHzISM频段,GFSK调制方式。模块配对后可当一条有限串口线使用。只要以固定波特率、8位数据位、无奇偶校验的通信格式,模块都可以取代传统的串口线,无需修改程序,省去布线工作,使用非常灵活。可以与带蓝牙的电脑、安卓手机、蓝牙主机配对使用。

二、引脚说明
| EN(KEY) | 为AT指令设置脚,和按键功能相同,按键相当于将34脚拉高拉低,配合AT指令使用,大部分AT指令,需要按下按键发送才有效 |
|---|---|
| VCC | 电源正,3.2~6V供电 |
| GND | 电源负,接地 |
| TXD | 数据发送端 |
| RXD | 数据接收端 |
| STATE | 蓝牙状态输出引脚,未连接时输出低电平,连接时输出高电平 |
三、进入AT模式

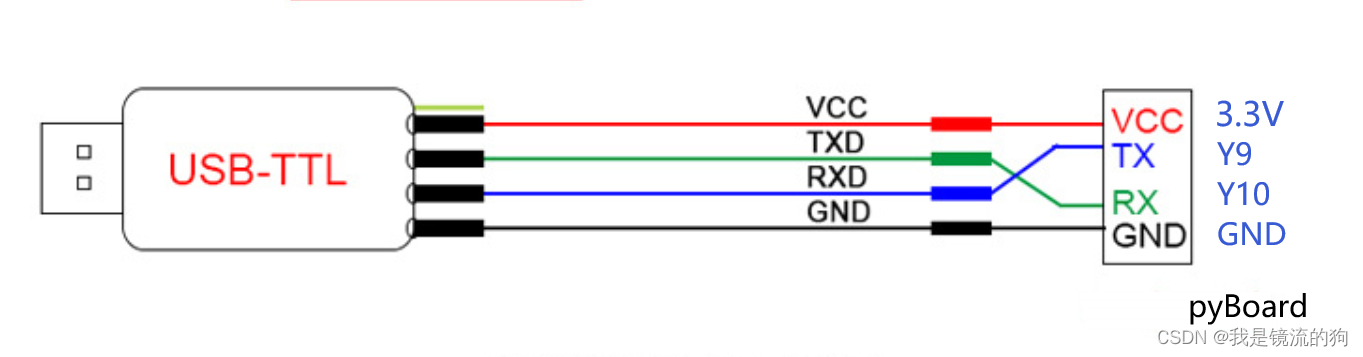

USB转TTL和蓝牙模块连接好后,插上电脑。(这里仅用4根杜邦线连接即可)

进入AT模式的两种方法。
-
方法一:先按住按键不放,再给模块上电。此时LED 2S闪一次,进入AT模式。波特率固定为38400。
-
方法二:模块直接上电。此时LED灯快闪(1s两次)。再按下按键,模块也会进入AT指令,此时LED还是快闪。这个时候的波特率和自己设置的一样,默认为9600。1位停止位,无奇偶校验。
四、常用AT指令
(一)测试通信是否有问题
发送: AT
返回:OK
(二)设置波特率
AT+UART=<Param>,<Param2>,<Param3>
-
Param1:波特率(bits/s)
取值如下(十进制):4800,9600,19200,38400,57600,115200,23400,460800,921600,1382400
-
Param2:停止位
0——1 位
1——2 位
-
Param3:校验位
0——None
1——Odd
2——Even
例:设置波特率为115200,1位停止位,0位效验位
AT+UART=115200,0,0
(三)查询波特率
AT+UART?
(四)设置蓝牙名称
发送:AT+NAME=xxx(默认名称HC-05)
返回:OK
(五)查询蓝牙名称
AT+NAME?
(六)设置蓝牙密码
发送:AT+PSWD=XXXXXX(默认密码1234)
返回:OK
(七)查询蓝牙密码
AT+PSWD?
(八)设置蓝牙角色
AT+ROLE=<Param>//默认从机
-
Param:参数取值如下:
0——从角色(Slave)
1——主角色(Master)
2——回环角色(Slave-Loop)
默认值:0
(九)查询蓝牙角色
AT+ROLE?
其他详见HC05指令集
五、蓝牙串口通信代码
(一)实验现象
- 通过STM32F1的USART3连接ATK-HC05蓝牙模块,检测并显示蓝牙模块的状态.
- 通过KEY0按键可以开启/关闭定时向ATK-HC05蓝牙模块发送数据(ALIENTEK HC05 xx)测试蓝牙模块的数据发送.
- 可以通过KEY1按键设置ATK-HC05蓝牙模块的主从工作模式.
- 可以通过LCD显示ATK-HC05蓝牙模块接收到的数据.
- 可以通过USMART对ATK-HC05蓝牙模块进行AT指令查询和设置.
- 结合手机端蓝牙软件(蓝牙串口助手 v1.97.apk),可以实现手机无线控制开发板(点亮和关闭LED1).
注意:如果按下KEY1使蓝牙进入主机模式将无法使用其他功能,需要再按下一次使蓝牙变为从机
手机连接蓝牙后输入"+LED1 ON"使LED灯亮

(二)HC05与STM32精英版连接
- RXD→PB10
- TXD→PB11
- GND→GND
- VCC→5V
- EN→PA4(注意:这里不接的话,需要手动按下HC05的按键)

(三)代码
hc05.h
#ifndef __HC05_H
#define __HC05_H
#include "sys.h" #define HC05_KEY PAout(4) //蓝牙控制KEY信号
#define HC05_LED PAin(15) //蓝牙连接状态信号u8 HC05_Init(void);
void HC05_CFG_CMD(u8 *str);
u8 HC05_Get_Role(void);
u8 HC05_Set_Cmd(u8* atstr);
#endif
hc05.c(注意在hc05.c中HC05_Init()我把串口3的波特率改为了115200)
#include "delay.h"
#include "usart.h"
#include "usart3.h"
#include "hc05.h"
#include "led.h"
#include "string.h"
#include "math.h" //初始化ATK-HC05模块
//返回值:0,成功;1,失败.
u8 HC05_Init(void)
{u8 retry=10,t; u8 temp=1;GPIO_InitTypeDef GPIO_InitStructure;RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE); //使能PORTAGPIO_InitStructure.GPIO_Pin = GPIO_Pin_15; // 端口配置GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; //上拉输入GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //IO口速度为50MHzGPIO_Init(GPIOA, &GPIO_InitStructure); //根据设定参数初始化A15GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4; // 端口配置GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //IO口速度为50MHzGPIO_Init(GPIOA, &GPIO_InitStructure); //根据设定参数初始化GPIOA4GPIO_SetBits(GPIOA,GPIO_Pin_4);GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable,ENABLE);HC05_KEY=1;HC05_LED=1; usart3_init(115200); //初始化串口2为:9600,波特率.while(retry--){HC05_KEY=1; //KEY置高,进入AT模式delay_ms(10);u3_printf("AT\r\n"); //发送AT测试指令HC05_KEY=0; //KEY拉低,退出AT模式for(t=0;t<10;t++) //最长等待50ms,来接收HC05模块的回应{if(USART3_RX_STA&0X8000)break;delay_ms(5);} if(USART3_RX_STA&0X8000) //接收到一次数据了{temp=USART3_RX_STA&0X7FFF; //得到数据长度USART3_RX_STA=0; if(temp==4&&USART3_RX_BUF[0]=='O'&&USART3_RX_BUF[1]=='K'){temp=0;//接收到OK响应break;}} } if(retry==0)temp=1; //检测失败return temp;
}
//获取ATK-HC05模块的角色
//返回值:0,从机;1,主机;0XFF,获取失败.
u8 HC05_Get_Role(void)
{ u8 retry=0X0F;u8 temp,t;while(retry--){HC05_KEY=1; //KEY置高,进入AT模式delay_ms(10);u3_printf("AT+ROLE?\r\n"); //查询角色for(t=0;t<20;t++) //最长等待200ms,来接收HC05模块的回应{delay_ms(10);if(USART3_RX_STA&0X8000)break;} HC05_KEY=0; //KEY拉低,退出AT模式if(USART3_RX_STA&0X8000) //接收到一次数据了{temp=USART3_RX_STA&0X7FFF; //得到数据长度USART3_RX_STA=0; if(temp==13&&USART3_RX_BUF[0]=='+')//接收到正确的应答了{temp=USART3_RX_BUF[6]-'0';//得到主从模式值break;}} }if(retry==0)temp=0XFF;//查询失败.return temp;
}
//ATK-HC05设置命令
//此函数用于设置ATK-HC05,适用于仅返回OK应答的AT指令
//atstr:AT指令串.比如:"AT+RESET"/"AT+UART=9600,0,0"/"AT+ROLE=0"等字符串
//返回值:0,设置成功;其他,设置失败.
u8 HC05_Set_Cmd(u8* atstr)
{ u8 retry=0X0F;u8 temp,t;while(retry--){HC05_KEY=1; //KEY置高,进入AT模式delay_ms(10);u3_printf("%s\r\n",atstr); //发送AT字符串HC05_KEY=0; //KEY拉低,退出AT模式for(t=0;t<20;t++) //最长等待100ms,来接收HC05模块的回应{if(USART3_RX_STA&0X8000)break;delay_ms(5);} if(USART3_RX_STA&0X8000) //接收到一次数据了{temp=USART3_RX_STA&0X7FFF; //得到数据长度USART3_RX_STA=0; if(temp==4&&USART3_RX_BUF[0]=='O')//接收到正确的应答了{ temp=0;break; }} }if(retry==0)temp=0XFF;//设置失败.return temp;
}
///
//通过该函数,可以利用USMART,调试接在串口3上的ATK-HC05模块
//str:命令串.(这里注意不再需要再输入回车符)
void HC05_CFG_CMD(u8 *str)
{ u8 temp;u8 t; HC05_KEY=1; //KEY置高,进入AT模式delay_ms(10);u3_printf("%s\r\n",(char*)str); //发送指令for(t=0;t<50;t++) //最长等待500ms,来接收HC05模块的回应{if(USART3_RX_STA&0X8000)break;delay_ms(10);} HC05_KEY=0; //KEY拉低,退出AT模式if(USART3_RX_STA&0X8000) //接收到一次数据了{temp=USART3_RX_STA&0X7FFF; //得到数据长度USART3_RX_STA=0;USART3_RX_BUF[temp]=0; //加结束符 printf("\r\n%s",USART3_RX_BUF);//发送回应数据到串口1}
}
usart3.h
#ifndef __USART3_H
#define __USART3_H
#include "sys.h" #define USART3_MAX_RECV_LEN 600 //最大接收缓存字节数
#define USART3_MAX_SEND_LEN 600 //最大发送缓存字节数
#define USART3_RX_EN 1 //0,不接收;1,接收.extern u8 USART3_RX_BUF[USART3_MAX_RECV_LEN]; //接收缓冲,最大USART3_MAX_RECV_LEN字节
extern u8 USART3_TX_BUF[USART3_MAX_SEND_LEN]; //发送缓冲,最大USART3_MAX_SEND_LEN字节
extern vu16 USART3_RX_STA; //接收数据状态void usart3_init(u32 bound); //串口2初始化
void u3_printf(char* fmt,...);
#endif
usart3.c
#include "delay.h"
#include "usart3.h"
#include "stdarg.h"
#include "stdio.h"
#include "string.h"
#include "timer.h"//串口接收缓存区
u8 USART3_RX_BUF[USART3_MAX_RECV_LEN]; //接收缓冲,最大USART3_MAX_RECV_LEN个字节.
u8 USART3_TX_BUF[USART3_MAX_SEND_LEN]; //发送缓冲,最大USART3_MAX_SEND_LEN字节//通过判断接收连续2个字符之间的时间差不大于10ms来决定是不是一次连续的数据.
//如果2个字符接收间隔超过10ms,则认为不是1次连续数据.也就是超过10ms没有接收到
//任何数据,则表示此次接收完毕.
//接收到的数据状态
//[15]:0,没有接收到数据;1,接收到了一批数据.
//[14:0]:接收到的数据长度
vu16 USART3_RX_STA=0; void USART3_IRQHandler(void)
{u8 res; if(USART_GetITStatus(USART3, USART_IT_RXNE) != RESET)//接收到数据{ res =USART_ReceiveData(USART3); if((USART3_RX_STA&(1<<15))==0)//接收完的一批数据,还没有被处理,则不再接收其他数据{ if(USART3_RX_STA<USART3_MAX_RECV_LEN) //还可以接收数据{TIM_SetCounter(TIM7,0);//计数器清空 //计数器清空if(USART3_RX_STA==0) //使能定时器7的中断 {TIM_Cmd(TIM7,ENABLE);//使能定时器7}USART3_RX_BUF[USART3_RX_STA++]=res; //记录接收到的值 }else {USART3_RX_STA|=1<<15; //强制标记接收完成} }}
} //初始化IO 串口3
//pclk1:PCLK1时钟频率(Mhz)
//bound:波特率
void usart3_init(u32 bound)
{ NVIC_InitTypeDef NVIC_InitStructure;GPIO_InitTypeDef GPIO_InitStructure;USART_InitTypeDef USART_InitStructure;RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE); // GPIOB时钟RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART3,ENABLE); //串口3时钟使能USART_DeInit(USART3); //复位串口3//USART3_TX PB10GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10; //PB10GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; //复用推挽输出GPIO_Init(GPIOB, &GPIO_InitStructure); //初始化PB10//USART3_RX PB11GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;//浮空输入GPIO_Init(GPIOB, &GPIO_InitStructure); //初始化PB11USART_InitStructure.USART_BaudRate = bound;//波特率一般设置为9600;USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字长为8位数据格式USART_InitStructure.USART_StopBits = USART_StopBits_1;//一个停止位USART_InitStructure.USART_Parity = USART_Parity_No;//无奇偶校验位USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件数据流控制USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx; //收发模式USART_Init(USART3, &USART_InitStructure); //初始化串口 3USART_Cmd(USART3, ENABLE); //使能串口 //使能接收中断USART_ITConfig(USART3, USART_IT_RXNE, ENABLE);//开启中断 //设置中断优先级NVIC_InitStructure.NVIC_IRQChannel = USART3_IRQn;NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=2 ;//抢占优先级3NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3; //子优先级3NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //IRQ通道使能NVIC_Init(&NVIC_InitStructure); //根据指定的参数初始化VIC寄存器TIM7_Int_Init(99,7199); //10ms中断USART3_RX_STA=0; //清零TIM_Cmd(TIM7,DISABLE); //关闭定时器7}//串口3,printf 函数
//确保一次发送数据不超过USART3_MAX_SEND_LEN字节
void u3_printf(char* fmt,...)
{ u16 i,j; va_list ap; va_start(ap,fmt);vsprintf((char*)USART3_TX_BUF,fmt,ap);va_end(ap);i=strlen((const char*)USART3_TX_BUF); //此次发送数据的长度for(j=0;j<i;j++) //循环发送数据{while(USART_GetFlagStatus(USART3,USART_FLAG_TC)==RESET); //循环发送,直到发送完毕 USART_SendData(USART3,USART3_TX_BUF[j]); }
}
main.c
#include "led.h"
#include "delay.h"
#include "key.h"
#include "sys.h"
#include "lcd.h"
#include "usart.h"
#include "hc05.h"
#include "usart3.h"
#include "string.h"
#include "usmart.h"//显示ATK-HC05模块的主从状态
void HC05_Role_Show(void)
{if(HC05_Get_Role()==1)LCD_ShowString(30,140,200,16,16,"ROLE:Master"); //主机else LCD_ShowString(30,140,200,16,16,"ROLE:Slave "); //从机
}
//显示ATK-HC05模块的连接状态
void HC05_Sta_Show(void)
{ if(HC05_LED)LCD_ShowString(120,140,120,16,16,"STA:Connected "); //连接成功else LCD_ShowString(120,140,120,16,16,"STA:Disconnect"); //未连接
} int main(void){ u8 t;u8 key;u8 sendmask=0;u8 sendcnt=0;u8 sendbuf[20]; u8 reclen=0; delay_init(); //延时函数初始化 NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //设置NVIC中断分组2:2位抢占优先级,2位响应优先级uart_init(115200); //串口初始化为9600LED_Init(); //初始化与LED连接的硬件接口KEY_Init(); //初始化按键LCD_Init(); //初始化LCDusmart_dev.init(72); //初始化USMART POINT_COLOR=RED;LCD_ShowString(30,30,200,16,16,"ALIENTEK STM32F1 ^_^"); LCD_ShowString(30,50,200,16,16,"HC05 BLUETOOTH COM TEST"); LCD_ShowString(30,70,200,16,16,"ATOM@ALIENTEK");delay_ms(1000); //等待蓝牙模块上电稳定while(HC05_Init()) //初始化ATK-HC05模块 {LCD_ShowString(30,90,200,16,16,"ATK-HC05 Error!"); delay_ms(500);LCD_ShowString(30,90,200,16,16,"Please Check!!!"); delay_ms(100);} LCD_ShowString(30,90,210,16,16,"KEY1:ROLE KEY0:SEND/STOP"); LCD_ShowString(30,110,200,16,16,"ATK-HC05 Standby!"); LCD_ShowString(30,160,200,16,16,"Send:"); LCD_ShowString(30,180,200,16,16,"Receive:"); POINT_COLOR=BLUE;HC05_Role_Show();delay_ms(100);USART3_RX_STA=0;while(1) { key=KEY_Scan(0);if(key==KEY1_PRES) //切换模块主从设置{key=HC05_Get_Role();if(key!=0XFF){key=!key; //状态取反 if(key==0)HC05_Set_Cmd("AT+ROLE=0");else HC05_Set_Cmd("AT+ROLE=1");HC05_Role_Show();HC05_Set_Cmd("AT+RESET"); //复位ATK-HC05模块delay_ms(200);}}else if(key==KEY0_PRES){sendmask=!sendmask; //发送/停止发送 if(sendmask==0)LCD_Fill(30+40,160,240,160+16,WHITE);//清除显示}else delay_ms(10); if(t==50){if(sendmask) //定时发送{sprintf((char*)sendbuf,"ALIENTEK HC05 %d\r\n",sendcnt);LCD_ShowString(30+40,160,200,16,16,sendbuf); //显示发送数据 u3_printf("ALIENTEK HC05 %d\r\n",sendcnt); //发送到蓝牙模块sendcnt++;if(sendcnt>99)sendcnt=0;}HC05_Sta_Show(); t=0;LED0=!LED0; } if(USART3_RX_STA&0X8000) //接收到一次数据了{LCD_Fill(30,200,240,320,WHITE); //清除显示reclen=USART3_RX_STA&0X7FFF; //得到数据长度USART3_RX_BUF[reclen]=0; //加入结束符if(reclen==9||reclen==8) //控制DS1检测{if(strcmp((const char*)USART3_RX_BUF,"+LED1 ON")==0)LED1=0; //打开LED1if(strcmp((const char*)USART3_RX_BUF,"+LED1 OFF")==0)LED1=1;//关闭LED1}LCD_ShowString(30,200,209,119,16,USART3_RX_BUF);//显示接收到的数据USART3_RX_STA=0; } t++; }
}
