51单片机控制数码管动态显示

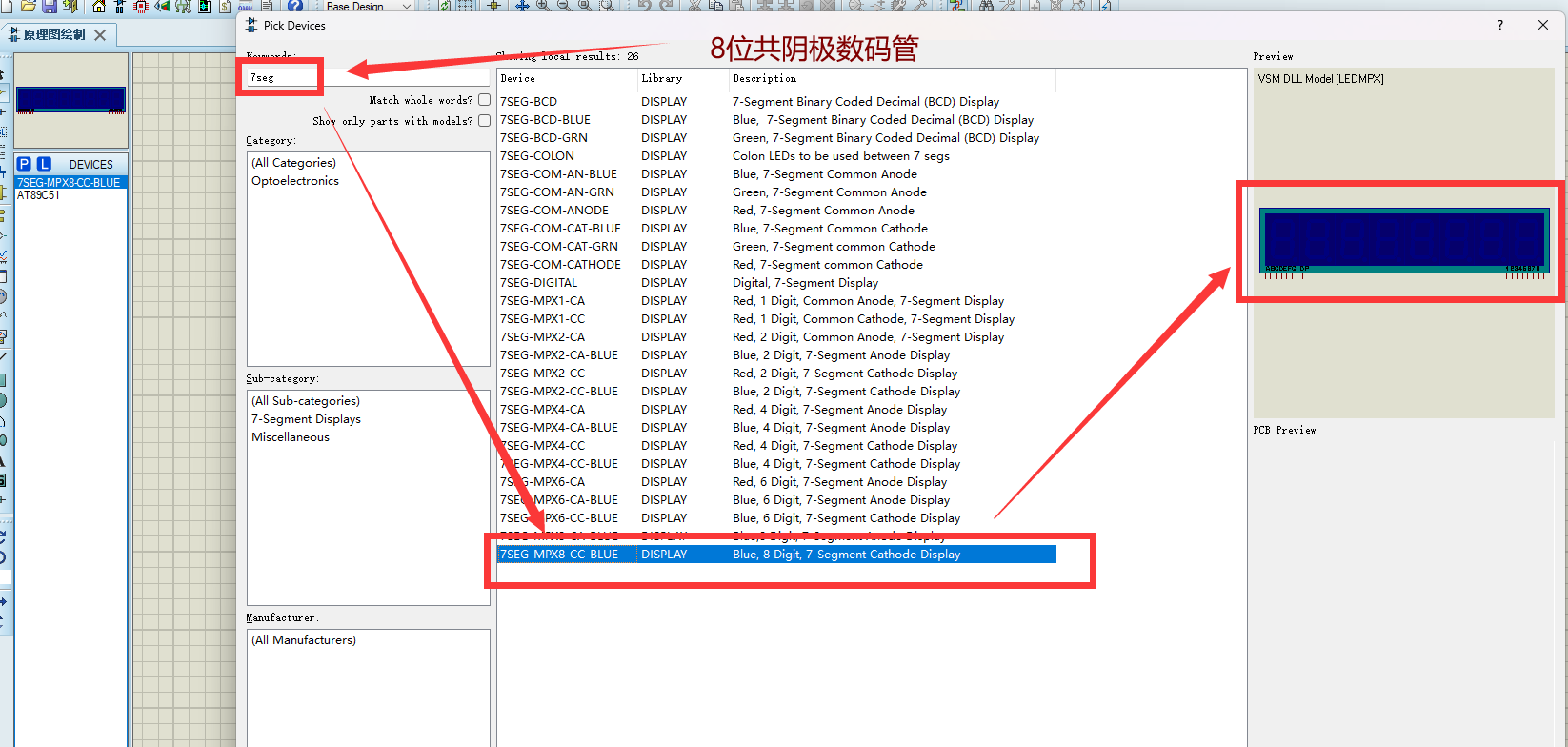

首先打开proteus，导入8位数码管和89c51。

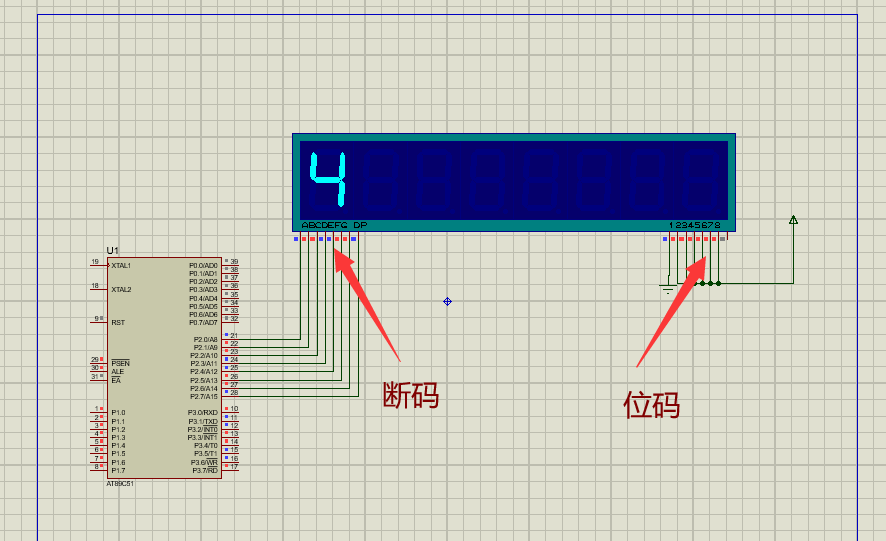

然后如图连线，分清断码和位码， 断码就是一个数码管的7个LED灯。
位码：就是第几位显示，由于是共阴极，所以哪位接地就显示哪位。

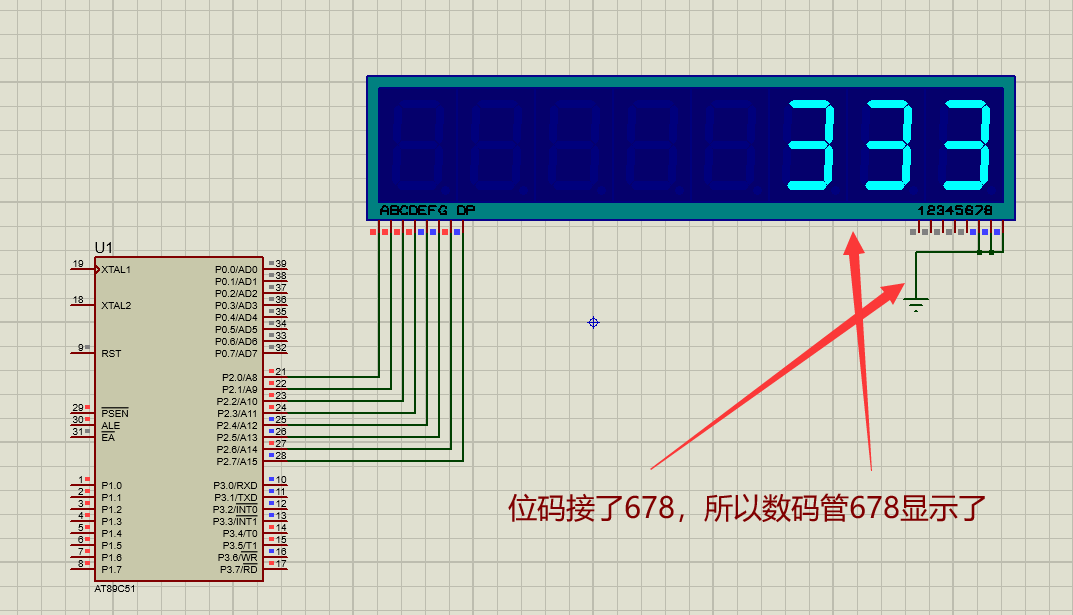

下面通过改变位码的接线就可以看出不同的效果
下面就编写程序，从第1位到第8位显示从0到7的八个数字。也就是位码的第一位为低电平，然后断码的除了g灯不亮其他都亮也就是0x3f，这样第一位就显示了0，后面就依次类推。
下面写c程序，之后编译。可复制后直接享用！
#include"reg51.h"unsigned char dat[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
unsigned char wei[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};
// 点 g f e d c b a
// 显示0 0 1 1 1 1 1 1 除了点和g不亮其他的灯都亮就是0。 十六进制就是0x3f
// 显示1 0 0 0 0 1 1 0 只有b和c亮，其他的都不亮。 十六进制就是0x06
// 按照上面的方式依次类推得到 0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6fvoid delay(unsigned int n){ //延时函数 不是很精确unsigned int i=0, j=0;for(i=0; i把编译的hex文件导入后就可以看到0到7都显示出来了，而且也不闪动，如果有闪动请降低延时数。

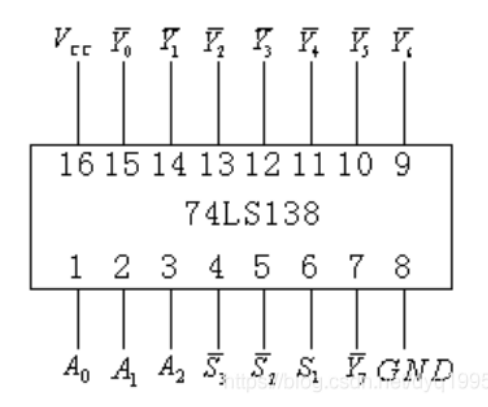

由于这样接线太占用IO端口了，所以我们选用一个译码器来减少IO口的使用，用3个口控制8个口，这个译码器叫74ls138。

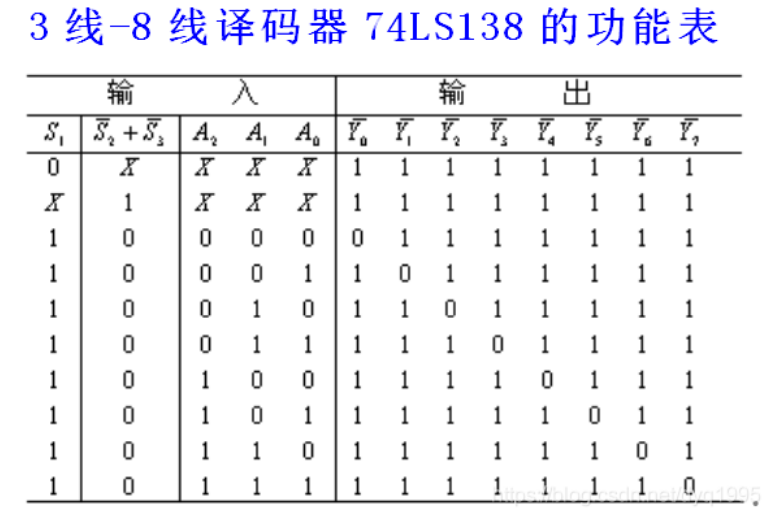

如上图所示，这个芯片本省就带取反功能，也就是Y0输出1的条件是输入000 P端口十六进制为0x00
Y1输出1的条件是输入001 P端口十六进制为0x01
Y2输出1的条件是输入010 P端口十六进制为0x02
Y3输出1的条件是输入011 P端口十六进制为0x03
Y4输出1的条件是输入100 P端口十六进制为0x04
Y5输出1的条件是输入101 P端口十六进制为0x05
Y6输出1的条件是输入110 P端口十六进制为0x06
Y7输出1的条件是输入111 P端口十六进制为0x07

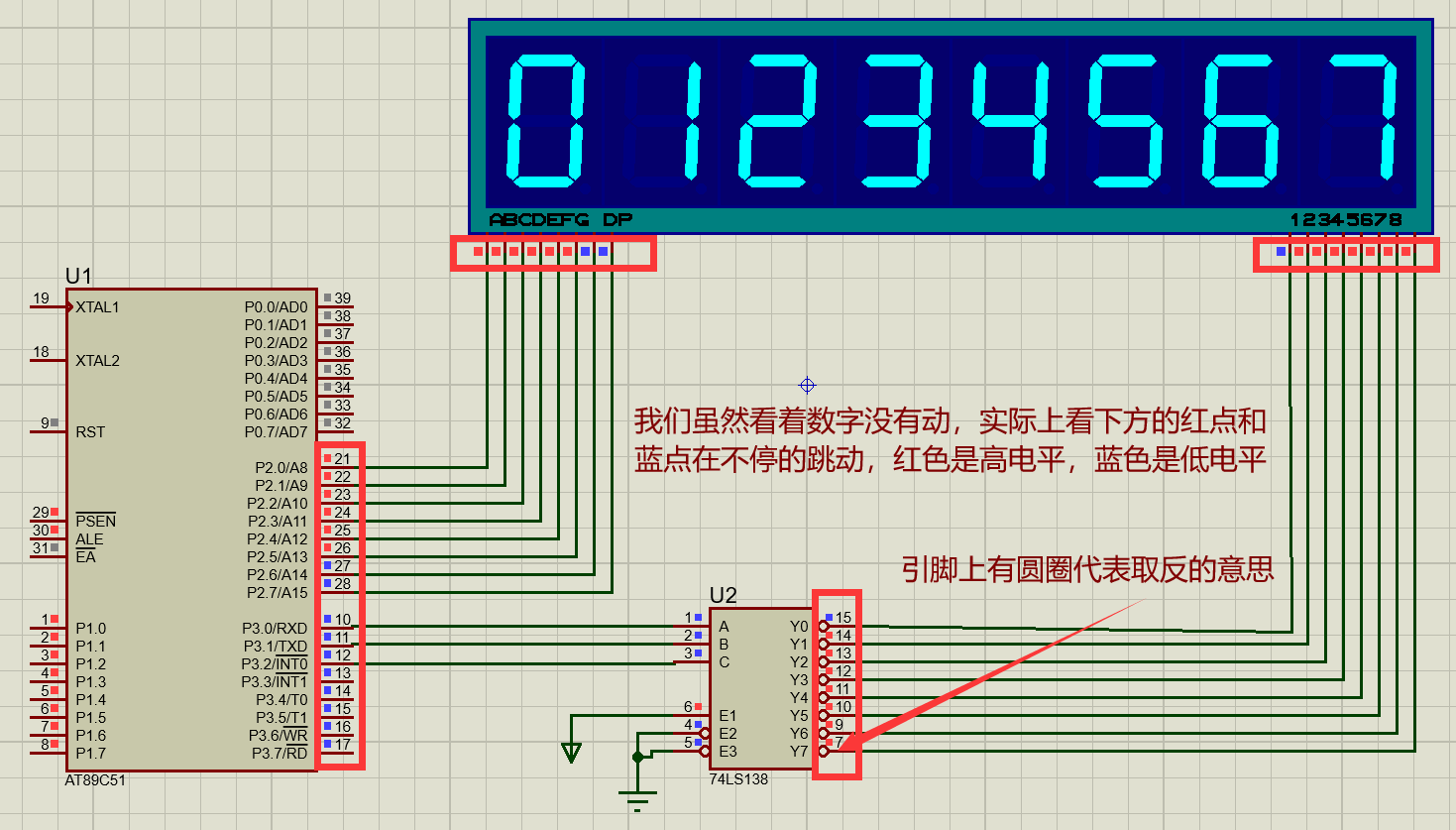

根据这样的条件就可以用3个IO口控制数码管的8位位码了，节省5个IO口。如下图所示：
下面编写c程序并编译。
#include"reg51.h"unsigned char dat[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
unsigned char wei[]={0x00,0x01,0x02,0x03,0x04,0x05,0x06,0x07};
// 点 g f e d c b a
// 显示0 0 1 1 1 1 1 1 除了点和g不亮其他的灯都亮就是0。 十六进制就是0x3f
// 显示1 0 0 0 0 1 1 0 只有b和c亮，其他的都不亮。 十六进制就是0x06
// 按照上面的方式依次类推得到 0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6fvoid delay(unsigned int n){ //延时函数 不是很精确unsigned int i=0, j=0;for(i=0; iproteus导入编译好的hex文件后模拟运行，就可以看到数码管从0到7显示出来了。
好了，这就是本文的主要内容。

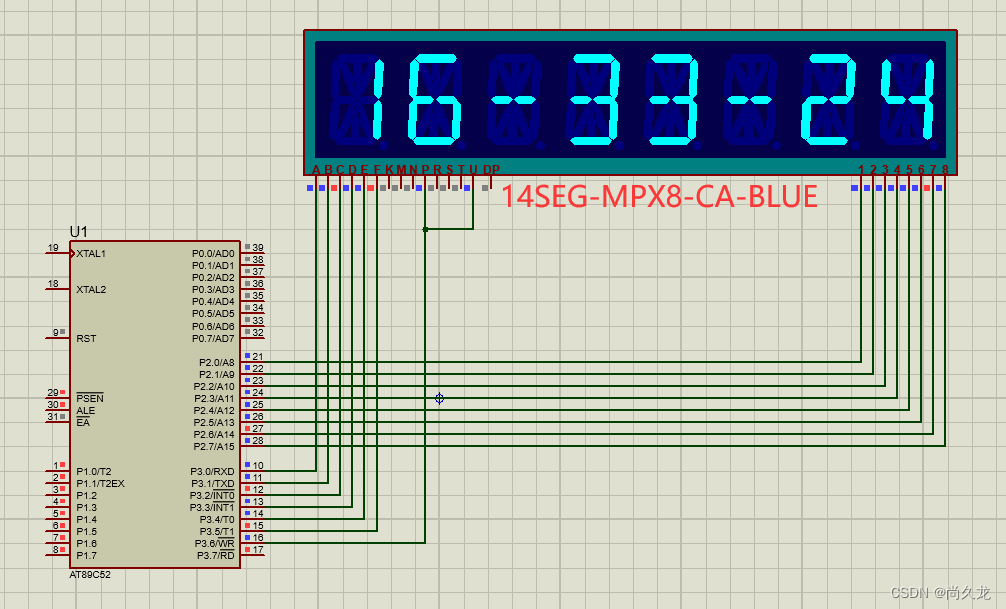

接下来就是用led屏做一个实时时钟，效果如下图：

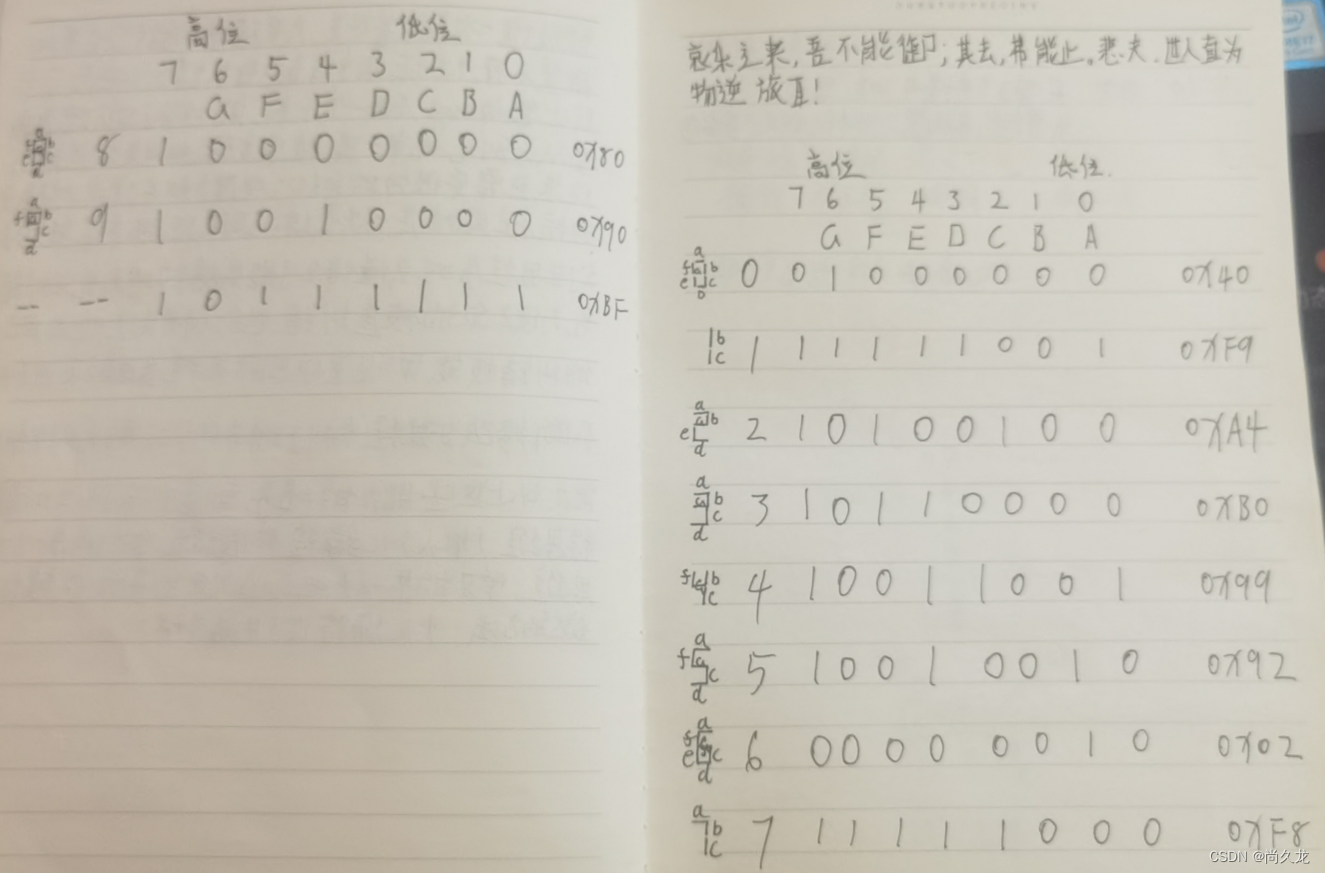

用proteus导入相关硬件，并接线。接下来就是写0-9的LED显示的16进制值了，我是在本子上写出来的，然后抄到代码上的。主要是记录过程：

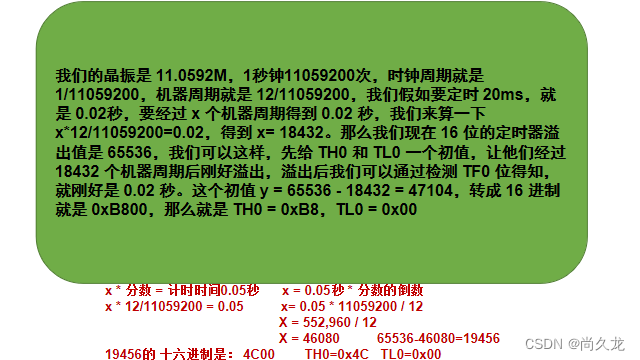

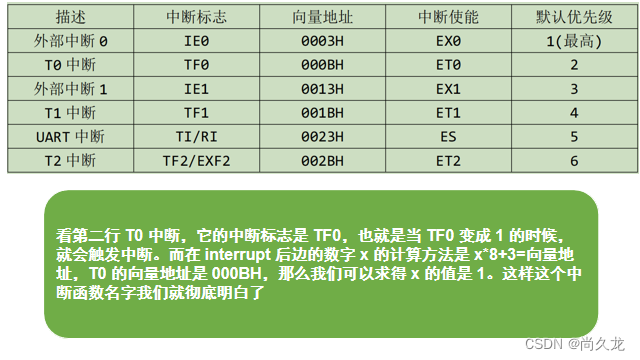

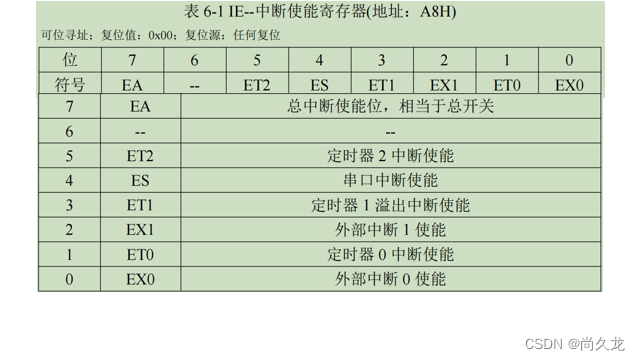

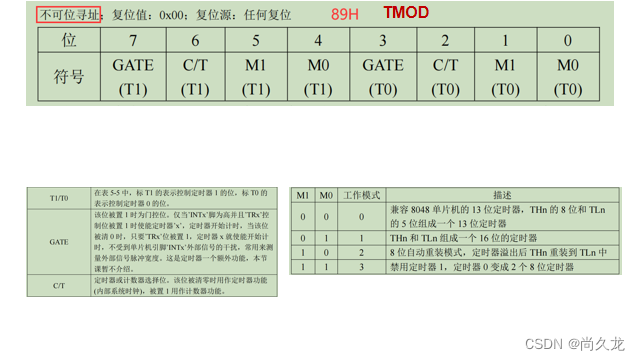

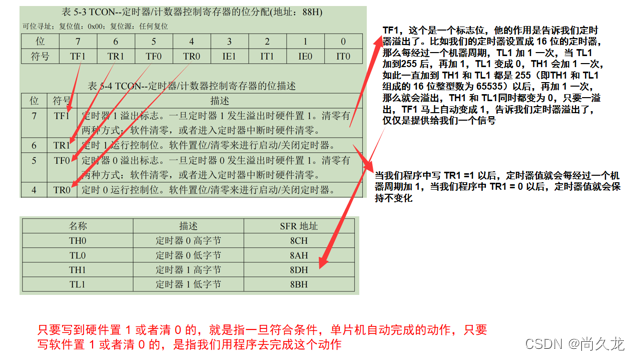

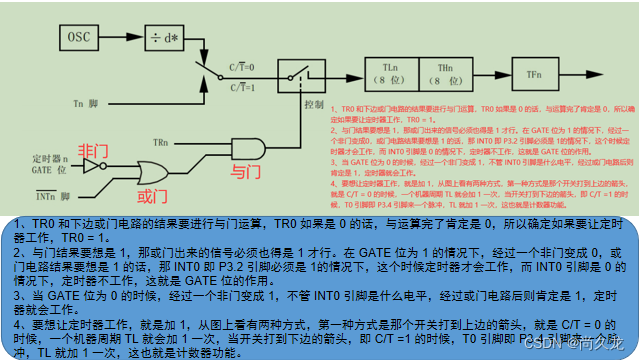

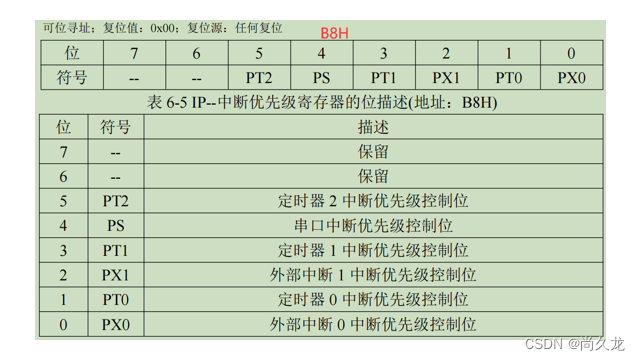

接下来就是关于中断的一些知识点，也是要了解的：
上面的知识点都了解了，就是写程序了，直接上代码，变量都是汉语拼音，复制粘贴就可以直接使用了：
#includeunsigned int led[10]={0x40, 0xf9, 0xa4, 0xb0, 0x99, 0x92, 0x02, 0xf8, 0x80, 0x90};
unsigned char heng=0xBF;
unsigned int count=0;
unsigned char xiaoshi=15, fenzhong=53, miaozhong=53; // 这里可以直接修改时分秒的赋值，从而改变时间void InitTime()
{TMOD=0x01;TH0=0x4c;TL0=0x00;EA=1;TR0=1;ET0=1;
}void delay(unsigned int t)
{unsigned int i=0,j=0;for(i=0;i 最后编译后倒入proteus中运行就可以看到效果了。
