国内首个SENT 信号解析软件 适配NXP KMA321，melexis MLX90372，Infineon TLE4998等SENT/SPC信号输出芯片 完美替代PicoScope 解析SENT

一、SENT定义及优势

SENT 是一种点对点的、单向传输的方案，被用于车载传感器和电子控制单元（ECU）之间的数据传输，其主要特点如下：

1、无需接收器和集成发射器，因此相比CAN或Lin成本更低，且具有不错的传输精度和速度，数字数据传输速度可达70kb/s，在未来有取代Lin的趋势，目前有很多厂家推出了SENT信号输出的集成芯片，如NXP KMA321    melexis MLX90372等。这种单芯片集成传感器在未来会更加普及，极大的降低了硬件的开发成本。

2、单线数据传输，减少信号线，加上电源和地线，总共3线；单向传输协议，数据只能从传感器到ECU，传输是连续的，不需要请求命令。也有工作在SENT SPC模式（单线半双工），简单的通过主机低脉冲触发，从机应答（SENT帧）模式，Infineon 公司主导，目前主要是Infineon 的部分芯片有该协议。

3、由帧来传输数据，或者数据包的形式，每一帧由不同宽度的脉冲即半字节组成，数据的传输可以分为快速通道和慢速通道，重要的信号用快速通道以实现高频率的更新，比如压力等，对于非关键的信号，如诊断等可以放在慢速通道传输（快速通道是每一帧传输一个完整的信号，慢速通道需要多帧来传输一个完整的信号，即更新频率不同）。

二、SENT信号帧介绍

SENT信号的帧格式如下（截取自SAE J2716-2016）：

慢通道目前是3种格式，新增了空气质量慢通道显示，为未来车载空气质量检测统一了标准：

Short Serial Message format

Enhanced Serial Message format

12‐bit data and 8‐bit message ID

16‐bit data and 4‐bit message ID

也有SENT的增强型SPC信号（由）：

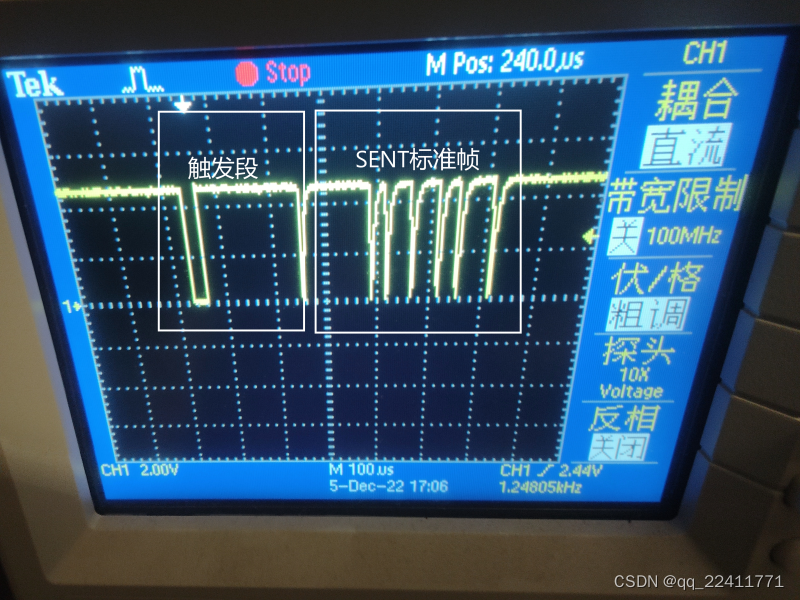

SPC协议以单线半双工传输的方式进行数据传输，最多可以同时控制4个传感器。与SENT不同，SPC新增了触发字段，可表示三种模式：同步模式，ID选择与范围选择。

1.其中触发段由主机发送，触发段时间决定了SPC的工作模式。

2.SENT标准帧由传感器发送。

三、SENT信号分析软件介绍

     国内首个SENT 协议转换工具！经过长期测试验证，无掉帧，稳定。支持SAE J2716内所有数据格式解析！！！

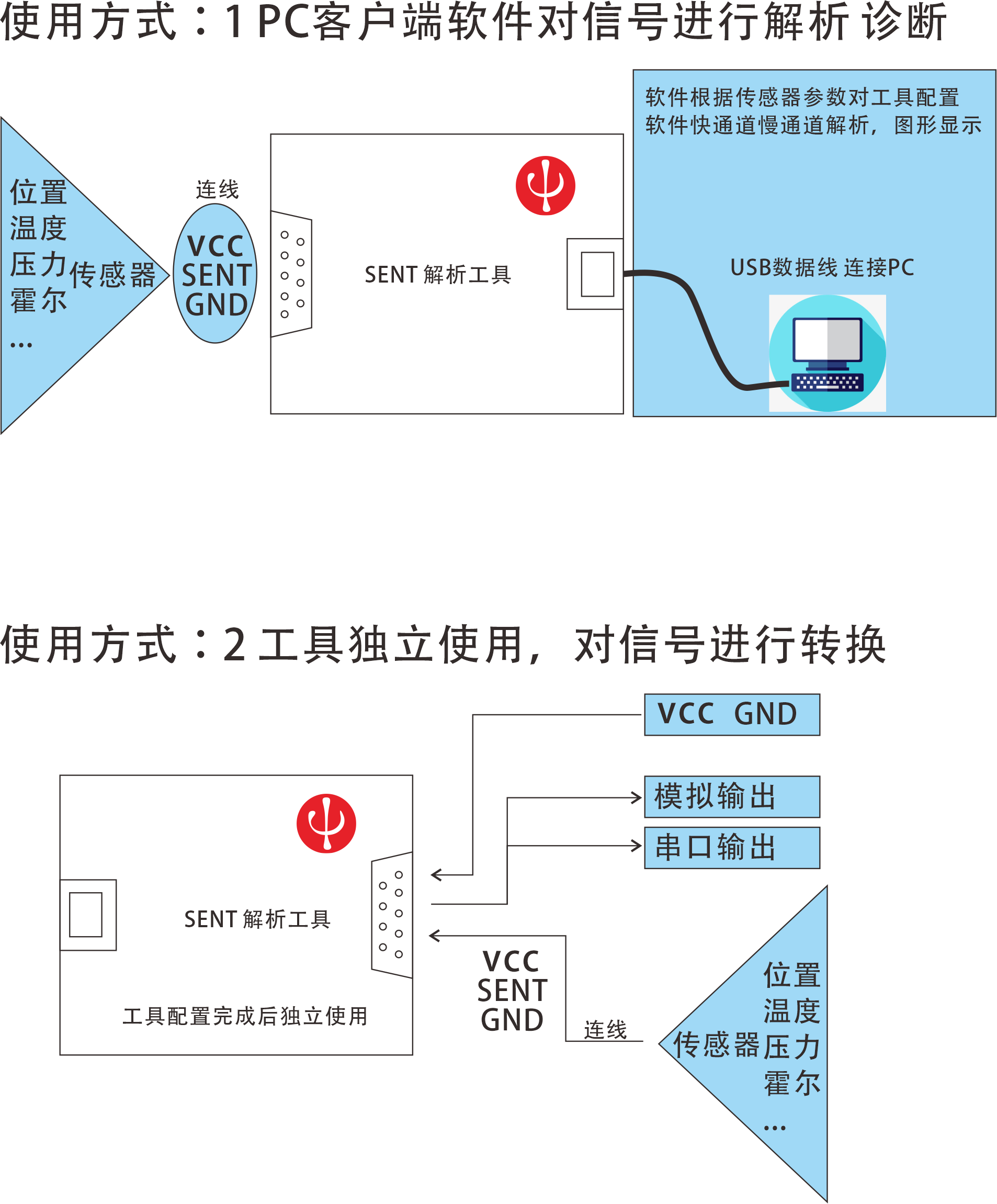

         替代PicoScope等汽车信号分析示波器，sent信号分析功能更完整，更便捷。SENT解析工具配置之后可以独立工作，输出TLL串口，以及模拟信号，方便PLC或其它设备对接。

     SENT解析工具支持传感器参数批量导入，批量配置，支持USB口扩展，便于大批量同时测试。

• 符合SENT SAE J2716-2010  SAE J2716-2016标准，支持协议内规定的所有格式的数据解析。
• 支持解析增强版SENT/SPC协议 数据解析，SPC可配置工作在同步模式，ID选择模式。

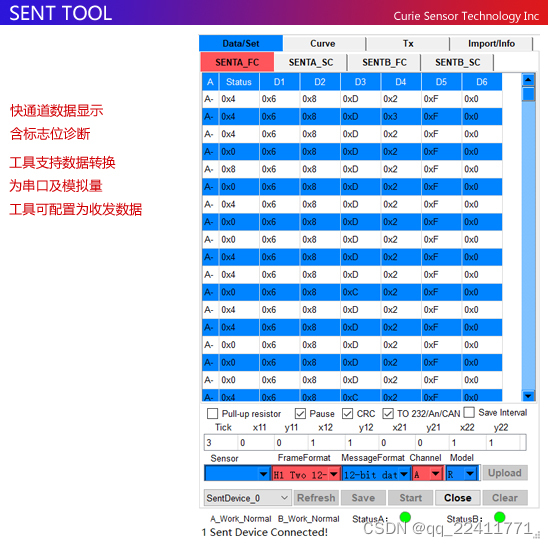

• 支持快通道，慢通道，数据自定义转换显示。
• 支持快通道信息诊断，慢通道诊断显示。

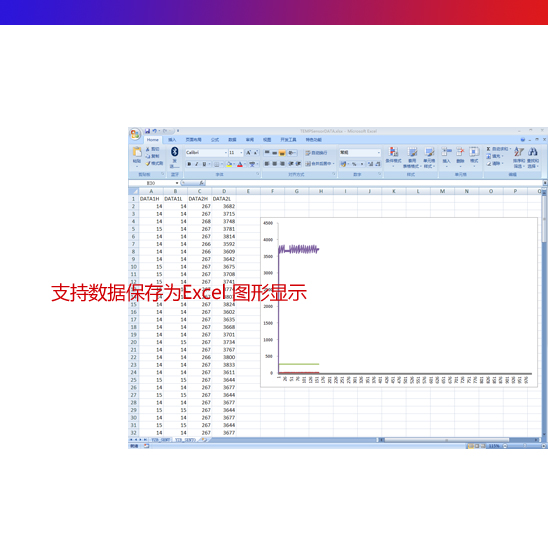

• 数据可存储为Excel，并图形显示。
• 软件支持导入传感器Excel配置文件，具体详见说明文档，
• 工具已经过 Sensala HELLA BOSH 等厂家温度传感器 位置传感器完整测试，对 MLX90372，NXP KMA321等常规芯片SENT信号完整解析 （0.5-90us  tick）。
• 软件对传感器配置参数带有记忆功能，重新连接无需在重新配置。
• 2个SENT通道，同时支持数据收发，发送支持SAE J2716内所有格式，且2通道同时解析 无掉帧！（按H.3 格式高速传输，1.65tick）。
• 支持慢通道数据解析，内置慢通道数据库。
• SENT 工具支持离线工作，软件配置完成后，SENT工具可以独立根据配置信息采集/转换数据。
• SENT 工具支持将SENT信号同时转为串口信号，以及模拟量输出（0~4095）

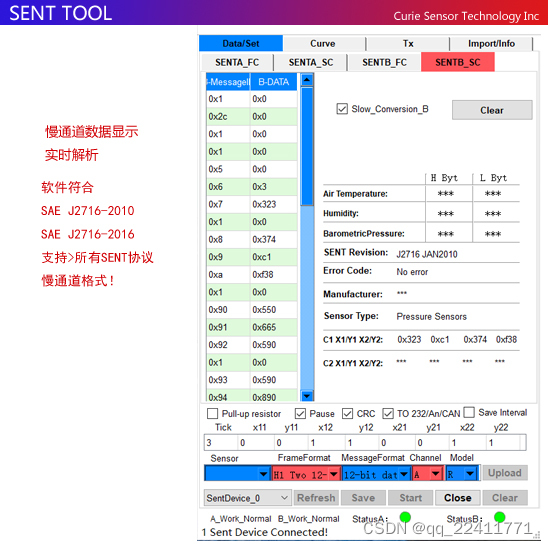

慢通道演示：

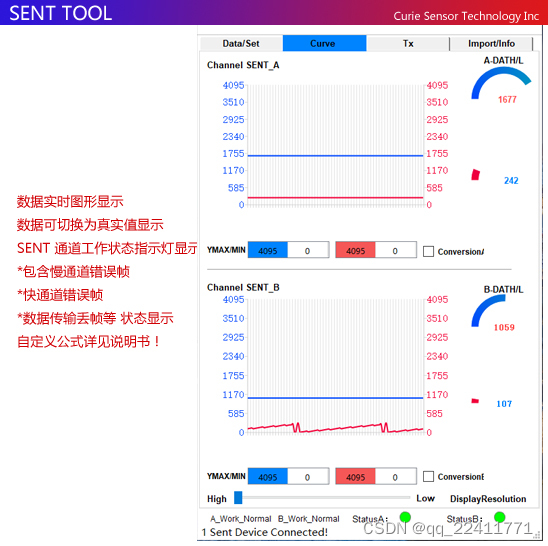

图形显示，可调软件响应：

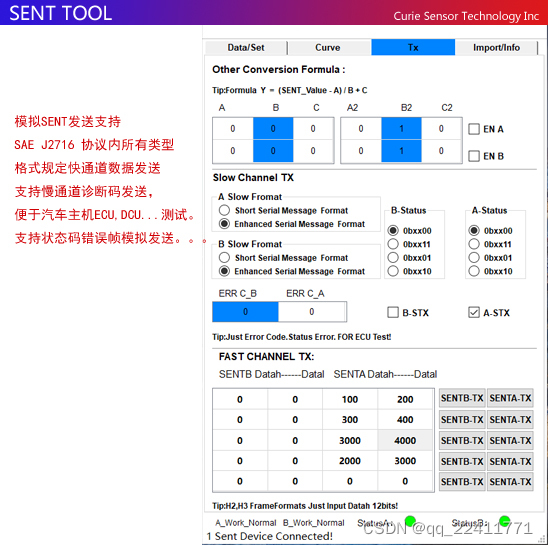

（慢通道/快通道）模拟SENT发送：

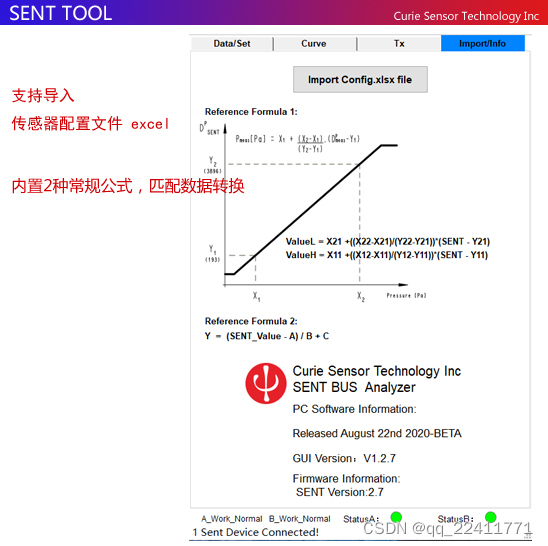

支持传感器参数批量导入配置：

 数据存储（4000w组，可设置间隔保存）：

 了解更详细的，请点击链接：SENT 解析工具
