matlab 梯形图像裁剪+生成GIF(完整代码)

假设我们拥有两组相同场景的图像，一组是处理前的图像，一组是处理后的。
我们选取两组图像的部分区域合在一起，生成一组动态的GIF，可以进行直观的对比。

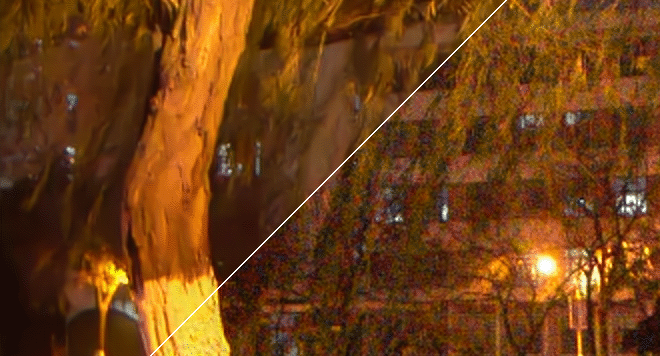

实现结果如图所示：

这里需要我们做以下处理：

• 1.将两组图像分别截取出需要的长方形部分
• 2.将长方形部分各自截取出梯形区域
• 3.将两个梯形区域相加，添加分隔线
• 4.对多帧图像进行以上操作，生成GIF

1.将两组图像分别截取出需要的长方形部分

对两组图片截取的大小和位置应该是一样的。

filename = 'shizuo.gif';
for pic=0:20img_denoised = imread(['E:\matlab_exercise\special_effects\original_data\denoised\frame',num2str(pic),'_denoised_SRGB.png']);img_pre = imread(['E:\matlab_exercise\special_effects\original_data\noisy\frame',num2str(pic),'_srgb.png']);a = img_pre(281:636,1:660,:);% （上下，左右）b = img_denoised(281:636,1:660,:);% （上下，左右）

2.将长方形部分各自截取出梯形区域

得到了长方形区域以后，将梯形区域以外的部分涂成黑色（像素变为0）即可，另外，对于新的长方形区域，坐标从1开始计算，这样计算中间分隔线的位置会更加简单。

    % 左上方变黑for i = 1:356  a(i,1:508-i,:) = 0;end% 右下方变黑for j = 1:356b(j,508-j:660,:) = 0;end

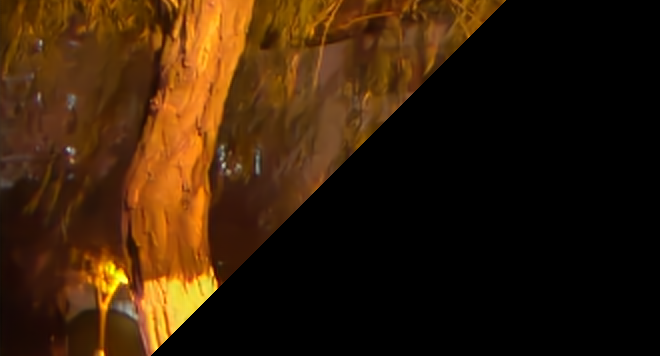

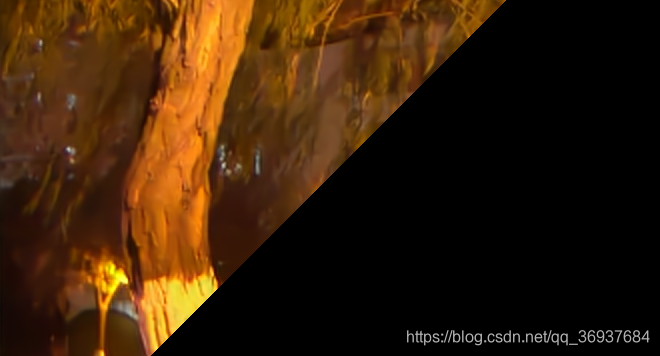

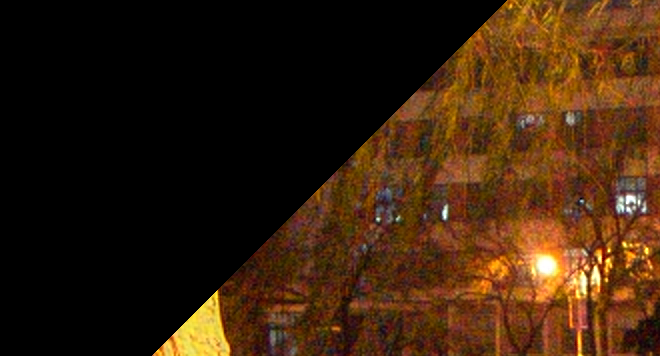

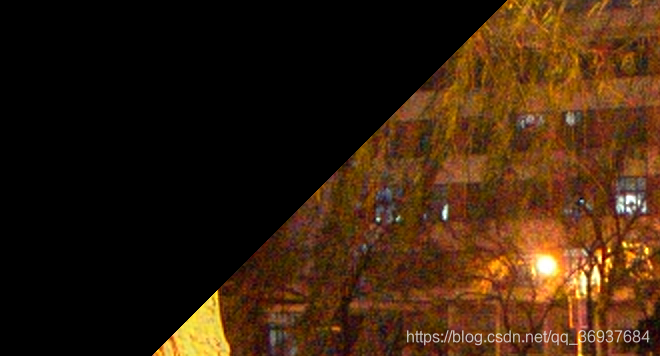

得到的效果如下图所示：

3.将两个梯形区域相加，添加分隔线

因为黑色区域的像素是0，所以上面两张图直接相加就可以得到拼在一起的图。
分割线用白色实现。

    % 两张图相加进行拼接re = a + b;% 画出2像素的分隔线for k = 1:356re(k,507-k:508-k,:) = 255;end

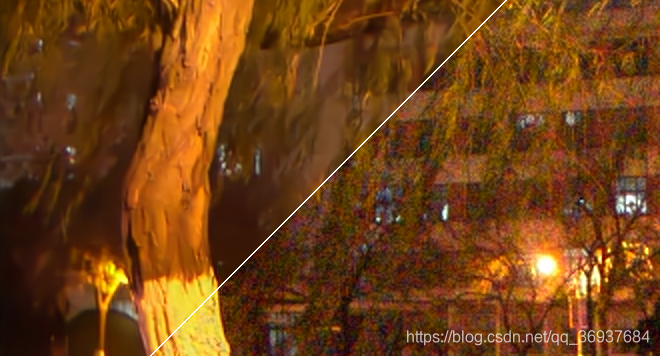

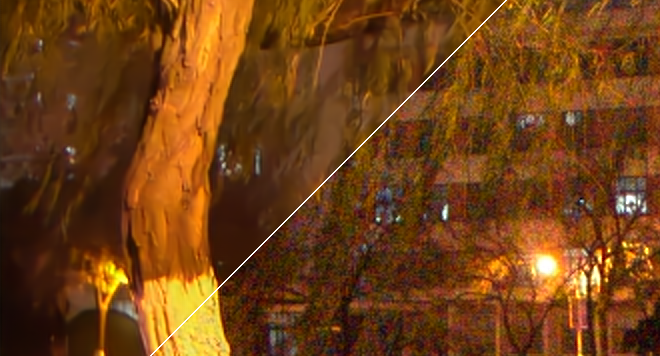

得到的效果如下图所示：

4.对多帧图像进行以上操作，生成GIF

    %% 制作GIF[I,map] = rgb2ind(re,256);if pic==0 imwrite(I,map,filename,'gif','Loopcount',inf,'DelayTime',0.3);elseimwrite(I,map,filename,'gif','WriteMode','append','DelayTime',0.3);end
end

这样就得到本文最开头的效果了。
