UML类图

• • StartUML的使用
  • 入门案例
  • 1.泛化关系|继承Generalization）
  • 2.实现关系（Implementation）
  • 3.依赖关系（Dependence）
  • 4.关联关系（Association）
  • 5.聚合关系（Aggregation）
  • 6.组合关系（Composition）

UML 基本介绍

• UML——Unified modeling language UML(统一建模语言)，是一种用于软件系统分析和设计的语言工具，它用于帮助软件开发人员进行思考和记录思路的结果
• UML本身是一套符号的规定，就像数学符号和化学符号一样，这些符号用于描述软件模型中的各个元素和他们之间的关系，比如类、接口、实现、泛化、依赖、组合、聚合等，如下图
• 使用UML来建模，常用的工具有 RationalRose , 也可以使用一些插件来建模

因为不会URML类图软件的使用，索引参考了该博客进行学习：参考博客

StartUML的使用

目前官网http://staruml.io上的最新版本是4.X系列，可进入官网进行下载。下载后理论上是要付费使用的，但是不付费也不太影响使用。我用的是新版本，可能与有的老版本不太一致

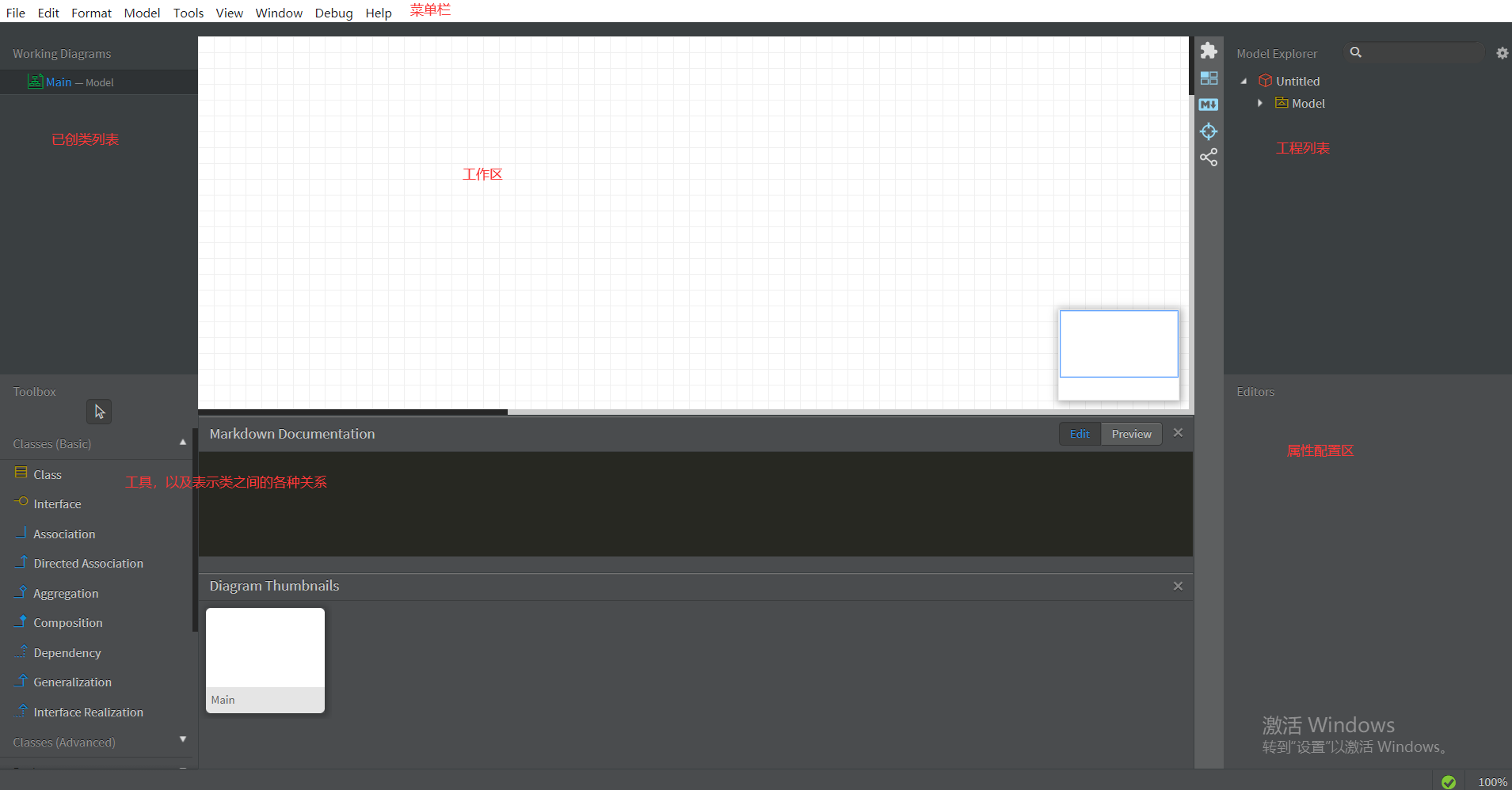

说明：默认打开starUML后，会默认进入类图模式，各模块区域功能如下：

1.菜单栏： 最上方是菜单栏，新建工程啥的，具体不详细介绍；

2.已经建类图列表： 左上方列表显示已经创建的图，比如类图，时序图等；

3.工具箱： 左下方工具箱，显示当前类型的图可以使用的工具，主要是各种连线或者图形，是最常用的区域；

4.绘图区域： 中间白色格子区域，就是绘图区域；

5.工程区： 右上方区域是工程区，显示工程，model和各种已经绘出的图形；

6.属性编辑区域： 当画出来一个图形或者一根线时，这个区域会显示这个图形的各种属性，可以修改；

画图种类介绍

1. 类图（Class Diagram）

打开starUML工具时，默认进入的就是类图模式，右上角工程区如下显示：

默认创建了一个名字为【Untitled】的工程，工程下面有个模块，名字叫【Model】，模块下有个类图，名字叫【Main】。这3个名字是默认的，都可以修改为你自己想要的名字。

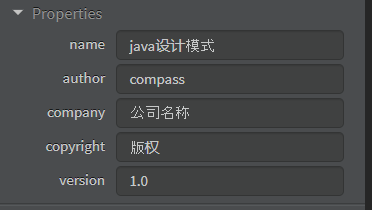

比如修改工程名，只需要鼠标选中工程名字，然后右下方属性编辑区域会如下显示：

输入你想要的名字即可。模块和类图名字，用同样的方法也可以修改。

创建类图

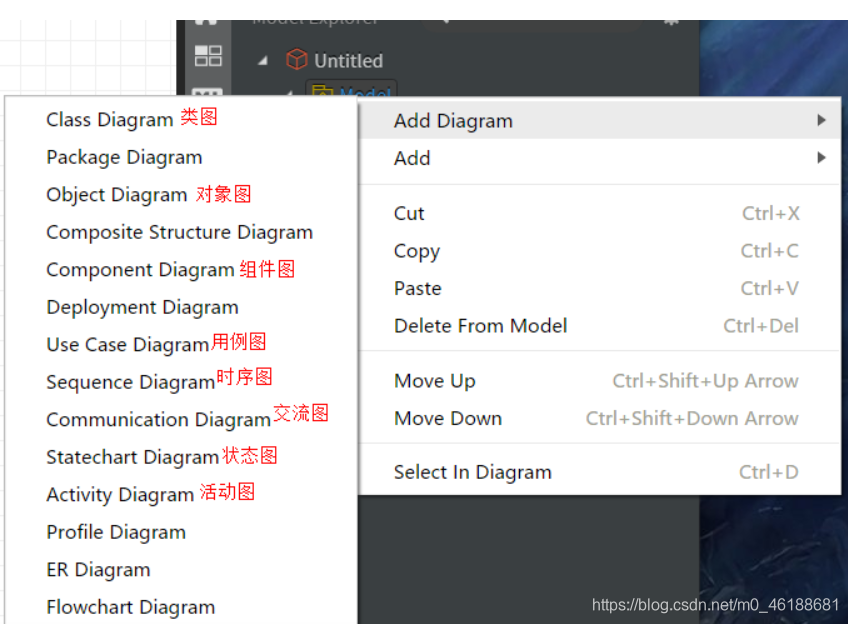

工程区-》选择Model-》右键-》选择【Add Diagram】，然后如下图：

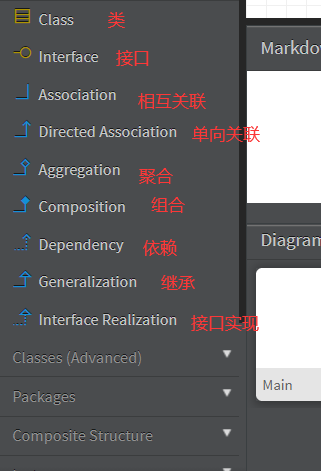

接下来我们，就可以画类图了，现在左下角工具箱显示了在类图模式下，可以使用的工具列表：

类组件的基本操作介绍：

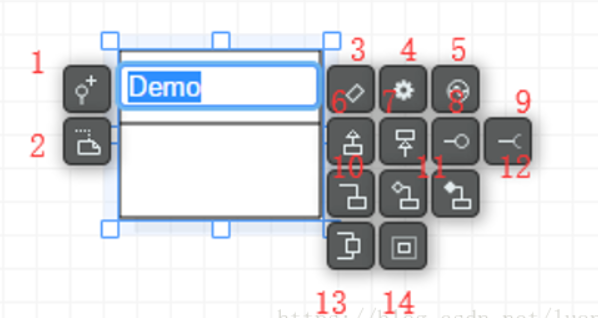

单击选择Class，至工作区域内单机左键，即可创建一个class实例。创建实例后，周围会出现一堆，功能按钮，去描述这个类，如图所示。图后会有介绍各个租价功能的介绍。

功能介绍：

1. 用来标识Class的可见性（默认为public）
2. 用来添加note的，比如：类的说明
3. 增加类的属性
4. 增加类的操作方法。
5. 增加Reception
6. 增加子类
7. 增加父类
8. 添加已有的接口
9. 添加需要的接口
10. 添加关联
11. 添加聚合
12. 添加组合
13. 添加端口
14. 添加部件

入门案例

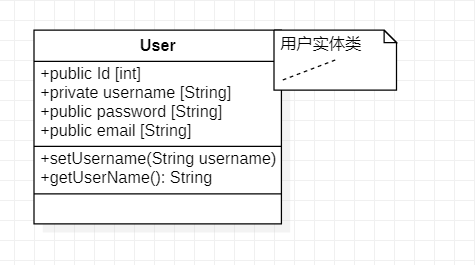

`创建一个User类，并且用URML类图描述出来

代码：

/** 用户实体类* @author compass* @version 1.0* @date 2021-07-05 18:59*/
public class User {int id;private String username;public String password;public String email;public String getUsername() {return username;}public void setUsername(String username) {this.username = username;}
}

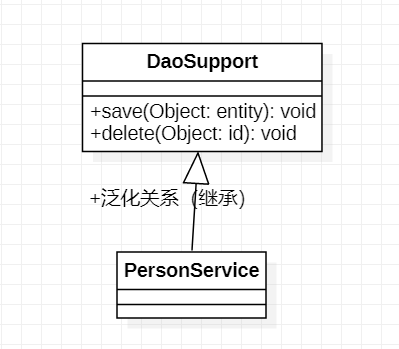

1.泛化关系|继承Generalization）

泛化关系实际上就是继承关系，他是依赖关系的特例
UML图中实现泛化管理的描述，在类图中使用带空心三角箭头的实线表示，箭头从子类、子接口指向父类、父接口。具体如图所示。

/** 泛化关系|继承（Generalization）* @author compass* @version 1.0* @date 2021-07-05 19:30*/
public abstract class DaoSupport{public void save(Object entity){}public void delete(Object id){}
}class PersonService extends DaoSupport{}

2.实现关系（Implementation）

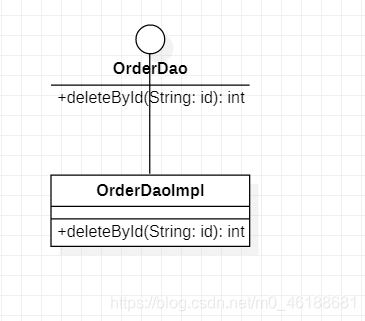

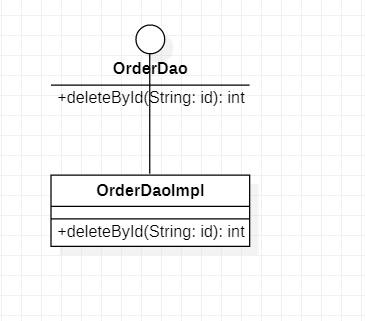

实现指的是一个class类实现interface接口（可以是多个）的功能，实现是类与接口之间最常见的关系。在类图中使用带空心三角箭头的虚线表示，箭头从实现类指向接口。如图。

/** 实现关系（Implementation）* @author compass* @version 1.0* @date 2021-07-05 19:46*/
public interface OrderDao {int deleteById(String id);
}class OrderDaoImpl implements OrderDao{@Overridepublic int deleteById(String id) {return 0;}
}

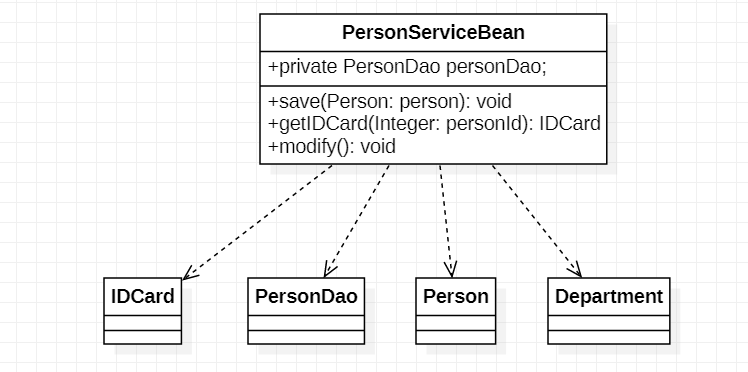

3.依赖关系（Dependence）

只要是在类中用到了对方， 那么他们之间就存在依赖关系。 如果代码中没有对方， 连编绎都通过不了 。

依赖关系小结：类中用到了对方，他们就存在依赖关系

• 类的成员属性
• 方法的返回类型
• 方法接收的参数类型
• 方法中使用的局部变量

/*** @author compass* @version 1.0* @date 2021-07-05 19:12*/
public class PersonServiceBean {private PersonDao personDao;//类public void save(Person person){}public IDCard getIDCard(Integer personId){return null;}public void modify(){Department department = new Department();}
}class PersonDao{}class IDCard{}class Person{}class Department{}

聚合

4.关联关系（Association）

关联关系是一种拥有的关系, 它使一个类知道另一个类的属性和方法；
如：老师与学生
关联关系又分为单项关联和双向关联，关联可以是双向的，也可以是单向的。双向的关联可以有两个箭头或者没有箭头，单向的关联有一个箭头。

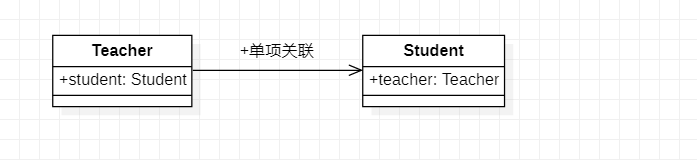

单项关联：

/*** 关联关系 单项关联* @author compass* @version 1.0* @date 2021-07-05 22:54*/
// 单向一对一关系
public  class Student {private Teacher teacher;
}class Teacher{}

URML类图

双向关联关系

 // 双向一对一关系public  class Student {private Teacher teacher;}class Teacher{private Student student;}

URML类图

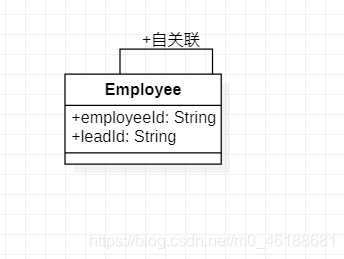

自关联（自己跟自己关联）

 // 自关联关系class Employee{// 员工idint employeeId;// 员工的上级领导IdString leadId;}

**Dirtected Association:当向关联**

**Association: 相互关联**

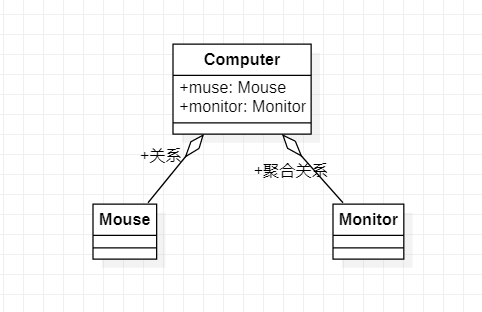

5.聚合关系（Aggregation）

1. 聚合关系（Aggregation）表示的是整体和部分的关系，整体与部分可以分开。 聚合关系是关联关系的特例，所以他具有关联的导航性与多重性。
2. 如：一台电脑由键盘(keyboard)、显示器(monitor)，鼠标等组成；组成电脑的各个配件是可以从电脑上分离出来的， 使用带空心菱形的实线来表示：

/** 聚合关系* @author compass* @version 1.0* @date 2021-07-05 23:14*/
public class Computer {private Mouse muse; // 鼠标可以和Computer分离private Monitor monitor;// 显示器可以和Computer分离public void setMouse(Mouse muse) {this.muse = muse;}public void setMonitor(Monitor monitor) {this.monitor = monitor;}}
class Monitor{}
class Mouse{}

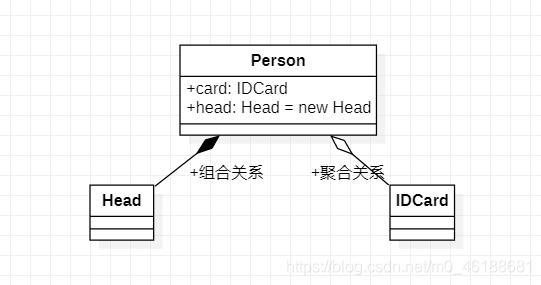

6.组合关系（Composition）

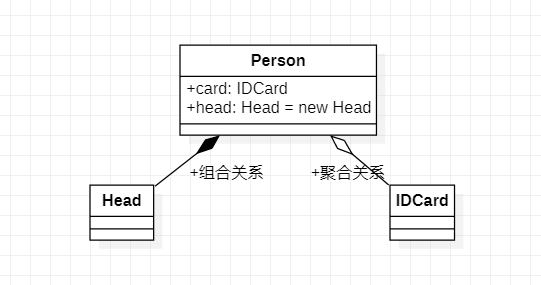

• 组合关系：也是整体与部分的关系，但是整体与部分不可以分开。
• 在程序中我们定义实体： Person与IDCard、 Head，那么 Head 和Person 就是组合关系， IDCard 和 Person 就是聚合关系。
• 但是如果在程序中Person实体中定义了对IDCard进行级联删除，即删除Person时连同IDCard一起删除， 那么IDCard 和 Person 就是组合了

 // 组合关系
class Person {private IDCard card; // 聚合关系private Head head = new Head(); // 组合关系
}
class Head{}
class IDCard{}
