LVS FULLNAT模式

一、 LVS简介

LVS是Linux Virtual Server的简称，也就是Linux虚拟服务器, 是一个由章文嵩博士发起的自由软件项目，现在已经是 Linux标准内核的一部分。LVS是一种叫基于TCP/IP的负载均衡技术，转发效率极高，具有处理百万计并发连接请求的能力。

宗旨：

• 使用集群技术和Linux操作系统实现一个高性能、高可用的服务器.
• 很好的可伸缩性（Scalability）
• 很好的可靠性（Reliability）
• 很好的可管理性（Manageability）。

特点：

可伸缩网络服务的几种结构，它们都需要一个前端的负载调度器（或者多个进行主从备份），而IP负载均衡技术是在负载调度器的实现技术中效率最高的。在已有的IP负载均衡技术中，主要有通过网络地址转换（Network Address Translation）将一组服务器构成一个高性能的、高可用的虚拟服务器，我们称之为VS/NAT技术（Virtual Server via Network Address Translation）。在分析VS/NAT的缺点和网络服务的非对称性的基础上，提出了通过IP隧道实现虚拟服务器的方法VS/TUN （Virtual Server via IP Tunneling），和通过直接路由实现虚拟服务器的方法VS/DR（Virtual Server via Direct Routing），它们可以极大地提高系统的伸缩性。VS/NAT、VS/TUN和VS/DR技术是LVS集群中实现的三种IP负载均衡技术。

二、VS/NAT，VS/DR，VS/TUN转发模式介绍

2.1 DR模式（Direct Routing）

DR模式下，客户端的请求包到达负载均衡器的虚拟服务IP端口后，负载均衡器不会改写请求包的IP和端口，但是会改写请求包的MAC地址为后端RS的MAC地址，然后将数据包转发；真实服务器处理请求后，响应包直接回给客户端，不再经过负载均衡器。所以DR模式的转发效率是最高的，特别适合下行流量较大的业务场景，比如请求视频等大文件。

DR模式的特点：

1. 数据包在LB转发过程中，源/目的IP、端口都不会变化。
2.每台RS上都必须在环回网卡上绑定LB的虚拟服务IP。 因为LB转发时并不会改写数据包的目的IP，所以RS收到的数据包的目的IP仍是LB的虚拟服务IP。为了保证RS能够正确处理该数据包，而不是丢弃，必须在RS的环回网卡上绑定LB的虚拟服务IP。这样RS会认为这个虚拟服务IP是自己的IP，自己是能够处理这个数据包的。否则RS会直接丢弃该数据包！
3. RS上的业务进程必须监听在环回网卡的虚拟服务IP上，且端口必须和LB上的虚拟服务端口一致。 因为LB不会改写数据包的目的端口，所以RS服务的监听端口必须和虚拟服务端口一致，否则RS会直接拒绝该数据包。
4.RS处理完请求后，响应直接回给客户端，不再经过LB。 因为RS收到的请求数据包的源IP是客户端的IP，所以理所当然RS的响应会直接回给客户端，而不会再经过LB。这时候要求RS和客户端之间的网络是可达的。
5.LB和RS须位于同一个子网。 因为LB在转发过程中需要改写数据包的MAC为RS的MAC地址，所以要能够查询到RS的MAC。而要获取到RS的MAC，则需要保证二者位于一个子网，否则LB只能获取到RS网关的MAC地址。

2.2 NAT模式（Network Address Translation）

NAT模式下，请求包和响应包都需要经过LB处理。当客户端的请求到达虚拟服务后，LB会对请求包做目的地址转换（DNAT），将请求包的目的IP改写为RS的IP。当收到RS的响应后，LB会对响应包做源地址转换（SNAT），将响应包的源IP改写为LB的IP。

NAT模式的特点：

1. LB会修改数据包的ip地址。 对于请求包，会进行DNAT；对于响应包，会进行SNAT。
2. LB会透传客户端IP到RS（DR模式也会透传）。
3. 需要将RS的默认网关地址配置为LB的浮动IP地址。 因为RS收到的请求包源IP是客户端的IP，为了保证响应包在返回时能走到LB上面，所以需要将RS的默认网关地址配置为LB的虚拟服务IP地址。当然，如果客户端的IP是固定的，也可以在RS上添加明细路由指向LB的虚拟服务IP，不用改默认网关。
4. LB和RS须位于同一个子网，并且客户端不能和LB/RS位于同一子网。 因为需要将RS的默认网关配置为LB的虚拟服务IP地址，所以需要保证LB和RS位于同一子网。又因为需要保证RS的响应包能走回到LB上，则客户端不能和RS位于同一子网。否则RS直接就能获取到客户端的MAC，响应包就直接回给客户端了，不会走网关，也就走不到LB上面了。这时候由于没有LB做SNAT，客户端收到的响应包源IP是RS的IP，而客户端的请求包目的IP是LB的虚拟服务IP，这时候客户端无法识别响应包，会直接丢弃。

2.3 TUNNEL模式

IP隧道（IP tunneling）是将一个IP报文封装在另一个IP报文的技术，这可以使得目标为一个IP地址的数据报文能被封装和转发到另一个IP地址。IP隧道技 术亦称为IP封装技术（IP encapsulation）。IP隧道主要用于移动主机和虚拟私有网络（Virtual Private Network），在其中隧道都是静态建立的，隧道一端有一个IP地址，另一端也有唯一的IP地址。

数据流向客户端请求 VIP 时,通过因特网到达调度器,调度器收到数据包后进行封
装,即在原有的包头加上 IP Tunnel 的包头,然后通过调度算法发送给真实服务器,真实服务器再进行拆包,并且与调度器达成协议,从而对请求做出响应,直接由公网达到客户端,此时的源 IP 是 VIP,原理同 DR 模式。
优点:相对 NAT 模式来说,可以支持更大的访问量
缺点:需要隧道协议

三、LVS FULLNAT基本原理

LVS的NAT服务只提供了DNAT的功能。如果把经过了LVS服务的包在出LVS主机的时候，再做SNAT处理，就能够实现fullnat了。

（1）客户端将请求报文发送给VS；cip->vip
（2）VS将请求报文的目的地址修改为后端真实服务器(DNAT)，源地址改为自己的ip地址(SNAT)，发送给后端真实服务器；dip->rip
（3）后端服务器在处理完之后要将响应的报文返回给Lvs；rip->dip
（4）LVS将返回的数据包源地址改为自己(SNAT)，目的地址改为客户端(DNAT)，发送给客户端；vip->cip
数据流走向：Client -> Vs -> Rs -> Vs -> client

注：cip为客户端的地址，vip为虚拟地址，rip为真实的服务器，dip为本地地址，SNAT为来源地址转换，DNAT为目的地址转换

架构特点：这是一种对nat模型的改进，是一个扩展，使得RS与Director可以处于不同网络,负载均衡器可以独立的和真实服务器进行数据包的传送。

1.VIP是公网地址，RIP和DIP是私网地址，且通常不在同一IP网络，因此RIP的网关一般不会指向DIP
2.RS收到的请求报文源地址是DIP，因此只需响应给DIP；但Director还要将其发往Client
3.请求和响应报文都经由Director
4.相对NAT模式，可以更好的实现LVS-RealServer间跨VLAN通讯
5.支持端口映射

LVS负载均衡常见工作模式总结:

lvs-nat与lvs-fullnat：请求和响应报文都经由Director

• lvs-nat：RIP的网关要指向DIP (负载均衡器和真实服务器必须在同一局域网内)
• lvs-fullnat：RIP和DIP未必在同一IP网络，但要能通信

lvs-dr与lvs-tun：请求报文要经由Director，但响应报文由RS直接发Client

• lvs-dr：通过封装新的MAC首部实现，通过MAC网络转发
• lvs-tun：通过在原IP报文外封装新IP头实现转发，支持远距离通信

四、IPVS FULLNAT实践

LVS的IP负载均衡技术是通过IPVS模块实现的。IPVS模块是LVS集群的核心软件模块，它安装在LVS集群作为负载均衡的主节点上，虚拟出一个IP地址和端口对外提供服务。用户通过访问这个虚拟服务（VS），然后访问请求由负载均衡器（LB）调度到后端真实服务器（RS）中，由RS实际处理用户的请求给返回响应。

ipvs主要参数:

添加虚拟服务器语法:ipvsadm -A [-t|u|f]  [vip_addr:port]  [-s:指定算法]-A:添加-t:TCP协议-u:UDP协议-f:防火墙标记-s:指定算法-D:删除虚拟服务器记录-E:修改虚拟服务器记录-C:清空所有记录-L:查看
添加后端RealServer语法:ipvsadm -a [-t|u|f] [vip_addr:port] [-r ip_addr] [-g|i|m] [-w 指定权重]-a:添加-t:TCP协议-u:UDP协议-f:防火墙标记-r:指定后端realserver的IP-g:DR模式-i:TUN模式-m:NAT模式-q:FULLNAT模式-w:指定权重-d:删除realserver记录-e:修改realserver记录-l:查看
通用:ipvsadm -ln:查看规则

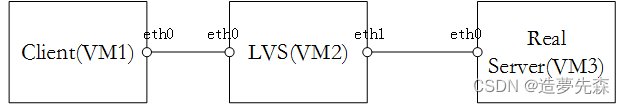

测试模型：

VM1: eth0  10.1.1.10/24VM2: eth0  10.1.1.1/24eth1  192.168.10.1/24VM3: eth0  192.168.10.2/24

lvs节点fullnat配置示例：

ipvsadm -A -t 10.1.1.1:80 -s rr
ipvsadm -a -t 10.1.1.1:80 -r 192.168.10.2:22 -q -w 1 //DNAT
ipvsadm -P -t 10.1.1.1:80 -z 192.168.10.1:90  //SNAT

测试SSH：
ssh -p 80 root@10.1.1.1
正常可以登录到VM3上

# ipvsadm -h
ipvsadm v1.31 2019/12/24 (compiled with popt and IPVS v1.2.1)
Usage:ipvsadm -A|E virtual-service [-s scheduler] [-p [timeout]] [-M netmask] [--pe persistence_engine] [-b sched-flags] [--tcp_draining_timeout timeout]ipvsadm -D virtual-serviceipvsadm -Cipvsadm -Ripvsadm -S [-n]ipvsadm -P|Q -t|u|f virtual-service -z local-addressipvsadm -a|e virtual-service -r server-address [options]ipvsadm -d virtual-service -r server-addressipvsadm -L|l [virtual-service] [options]ipvsadm -Z [virtual-service]ipvsadm --set tcp tcpfin udpipvsadm --start-daemon {master|backup} [daemon-options]ipvsadm --stop-daemon {master|backup}ipvsadm --set-vlanflag [0/1]ipvsadm --get-vlanflagipvsadm -hCommands:
Either long or short options are allowed.--add-service     -A        add virtual service with options--edit-service    -E        edit virtual service with options--delete-service  -D        delete virtual service--clear           -C        clear the whole table--restore         -R        restore rules from stdin--add-laddr       -P        add local address--del-laddr       -Q        del local address--save            -S        save rules to stdout--add-server      -a        add real server with options--edit-server     -e        edit real server with options--delete-server   -d        delete real server--list            -L|-l     list the table--zero            -Z        zero counters in a service or all services--set tcp tcpfin udp        set connection timeout values--start-daemon              start connection sync daemon--stop-daemon               stop connection sync daemon--set-vlanflag              set value of vlan flag--get-vlanflag              get value of vlan flag--help            -h        display this help messagevirtual-service:--tcp-service|-t  service-address   service-address is host[:port[:subnet_id]]--udp-service|-u  service-address   service-address is host[:port[:subnet_id]]--sctp-service    service-address   service-address is host[:port[:subnet_id]]--fwmark-service|-f fwmark          fwmark is an integer greater than zero--raw-service|-W  service-address   service-address is host[:port[:subnet_id]]Options:--ipv6         -6                   fwmark entry uses IPv6--scheduler    -s scheduler         one of rr|wrr|lc|wlc|lblc|lblcr|dh|sh|sed|nq|fo|ovf|mh,the default scheduler is   --vsestablish-timeout -V [timeout]  set up vs private establish state timeout--tcp_draining_timeout   [timeout]  set tcp_draining timeout
wlc.--pe            engine              alternate persistence engine may be sip,not set by default.--persistent   -p [timeout]         persistent service--netmask      -M netmask           persistent granularity mask--laddr        -z local-address     local-address is host[:oif_name]--real-server  -r server-address    server-address is host[:port[:oif_name]]--gatewaying   -g                   gatewaying (direct routing) (default)--ipip         -i                   ipip encapsulation (tunneling)--fullnat      -q                   fullnat mode--masquerading -m                   masquerading (NAT)--tun-type      type                one of ipip|gue|gre,the default tunnel type is ipip.--tun-port      port                tunnel destination port--tun-nocsum                        tunnel encapsulation without checksum--tun-csum                          tunnel encapsulation with checksum--tun-remcsum                       tunnel encapsulation with remote checksum--weight       -w weight            capacity of real server--u-threshold  -x uthreshold        upper threshold of connections--l-threshold  -y lthreshold        lower threshold of connections--connection   -c                   output of current IPVS connections--timeout                           output of timeout (tcp tcpfin udp)--daemon                            output of daemon information--stats                             output of statistics information--rate                              output of rate information--exact                             expand numbers (display exact values)--thresholds                        output of thresholds information--persistent-conn                   output of persistent connection info--tun-info                          output of tunnel information--nosort                            disable sorting output of service/server entries--sort                              does nothing, for backwards compatibility--ops          -o                   one-packet scheduling--numeric      -n                   numeric output of addresses and ports--sched-flags  -b flags             scheduler flags (comma-separated)
Daemon Options:--syncid sid                        syncid for connection sync (default=255)--sync-maxlen length                Max sync message length (default=1472)--mcast-interface interface         multicast interface for connection sync--mcast-group address               IPv4/IPv6 group (default=224.0.0.81)--mcast-port port                   UDP port (default=8848)--mcast-ttl ttl                     Multicast TTL (default=1)

参考：
https://blog.csdn.net/qq_42409495/article/details/121905868
