光模块封装类型及技术参数

常见的光模块封装类型有SFP、SFP+、XFP、QSFP等

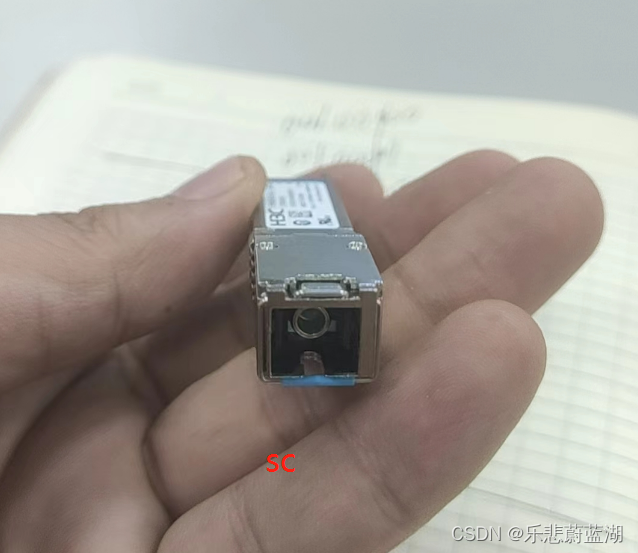

1.SFP(Small Factor Pluggable) 光模块是一种小型可插光模块，多采用LC型光纤接口 。

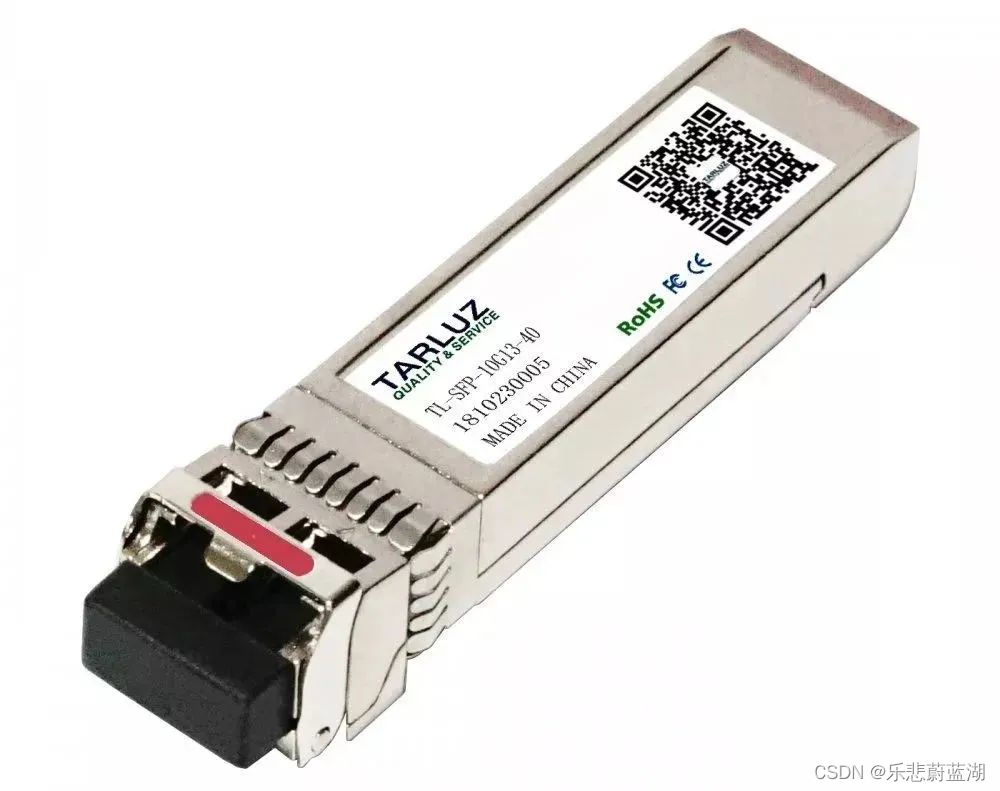

2.SFP+是SFP的升级版，外观和接口一样，速率更高

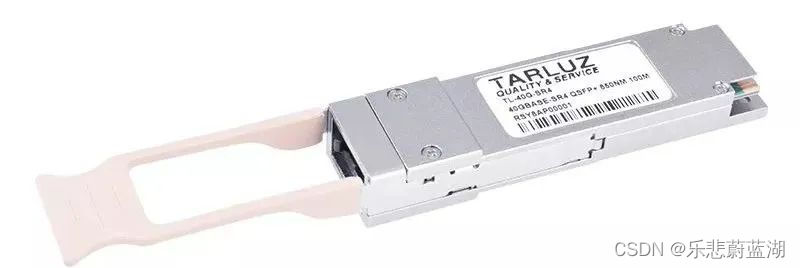

3.QSFP光模块是为了满足市场对更高密度的高速可插拔解决方案的需求而诞生的，QSFP+光模块具备四个10G通道，传输速率可达40Gbps，QSFP+光模块是一种四通道小型可热插拔光模块，支持与MPO和LC光纤跳线连接。

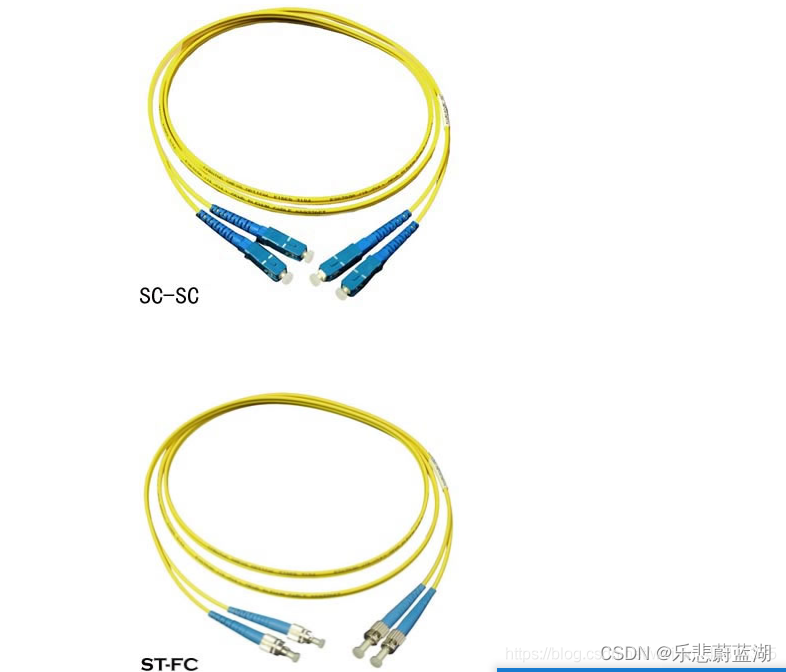

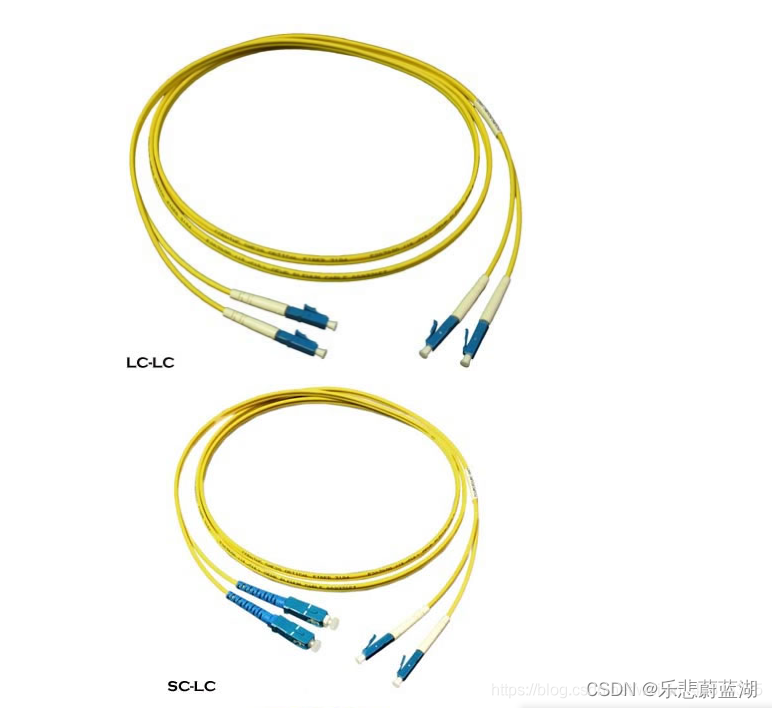

附1：跳纤的接口图像

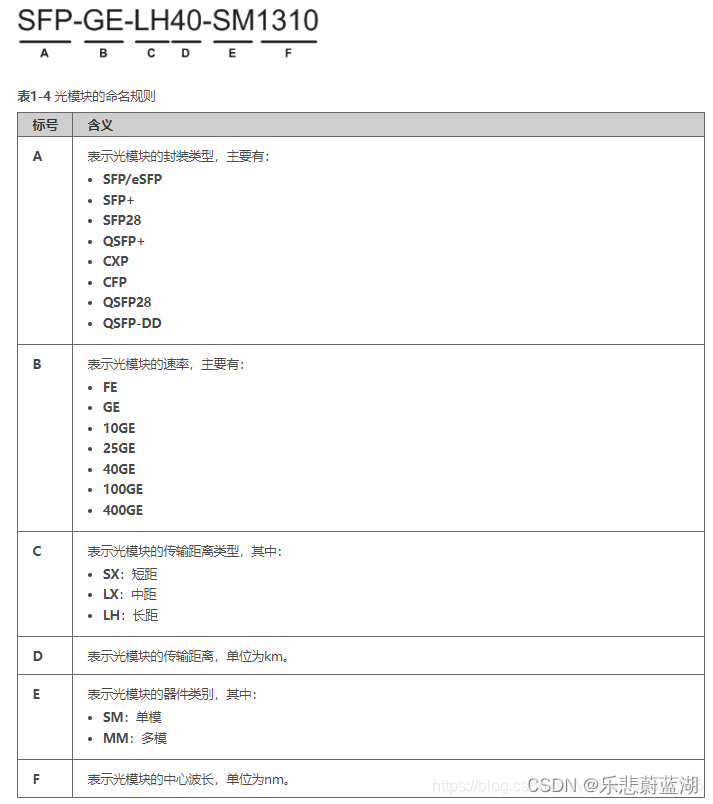

附2：光模块的命名规则

1 中心波长

中心波长的单位是nm，目前主要有以下3种：

• 850nm(多模MM)，成本低但传输距离短，一般只能传输500m;

• 1310nm(单模SM)，传输过程中损耗大但色散小，一般用于40km以内的传输;

• 1550nm(单模SM)，传输过程中损耗小但色散大，一般用于40km以上的长距离传输，最远可以无中继直接传输120km。

2 传输距离

传输距离是指光信号无需中继放大可以直接传输的距离，分为短距、中距和长距三种。一般认为2km 及以下的为短距离，10～20km 的为中距离，30km、40km 及以上的为长距离

3.光模块接口类型

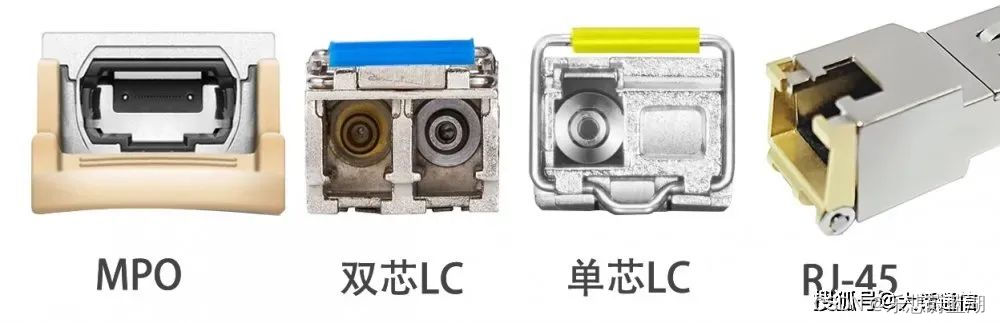

光模块接口类型主要有MPO/MTP、双芯LC、单芯LC和RJ-45接口。
