#VERDI# 关于调用$fsdb*系统函数却无法产生波形原因分析
前段时间，自己随便搞个小例子，进行SV 语言学习的时候，遇到一个问题，现总结如下。

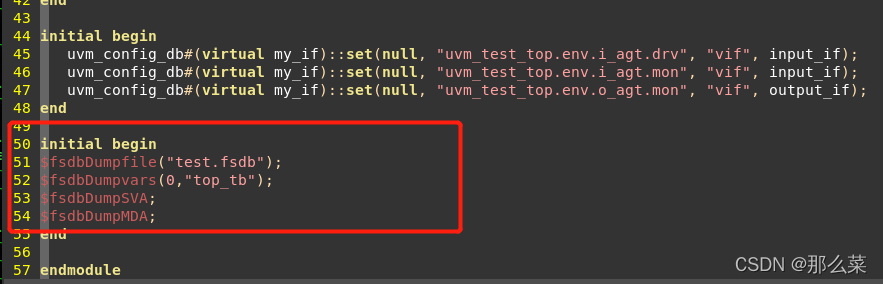

在代码中添加如下的波形加载系统函数，用于仿真结束之后，进行波形review.。
Makefile 编写如下：
all : clean vcs run
#-------------------------------------------------------------------------------------------------------
comp : clean vcs
#-------------------------------------------------------------------------------------------------------
vcs :vcs \-f filelist.f \-timescale=1ns/1ps \-diag timescale \+incdir+/home/uvm-1.1d/+./test/+./env/+./interface/ \-ntb_opts uvm-1.1 \+fsdb+force \+vcs+initreg+random \-kdb -lca -full64 +vc +v2k -sverilog -debug_all +apllylearn+pli_learn.tab \-a vcs_run.log \| tee vcs_all.log
#-------------------------------------------------------------------------------------------------------
run :./simv
#-------------------------------------------------------------------------------------------------------
verdi :verdi -f filelist.f -ssf top_tb.fsdb &
#-------------------------------------------------------------------------------------------------------
clean :rm -rf *~ core csrc simv* AN.DB *.sw* stack* vc_hdrs.h ucli.key urg* *.log novas.* *.fsdb* verdiLog 64* DVEfiles *.vpd
#-------------------------------------------------------------------------------------------------------
filelist :find -name "*.v" > filelist.f

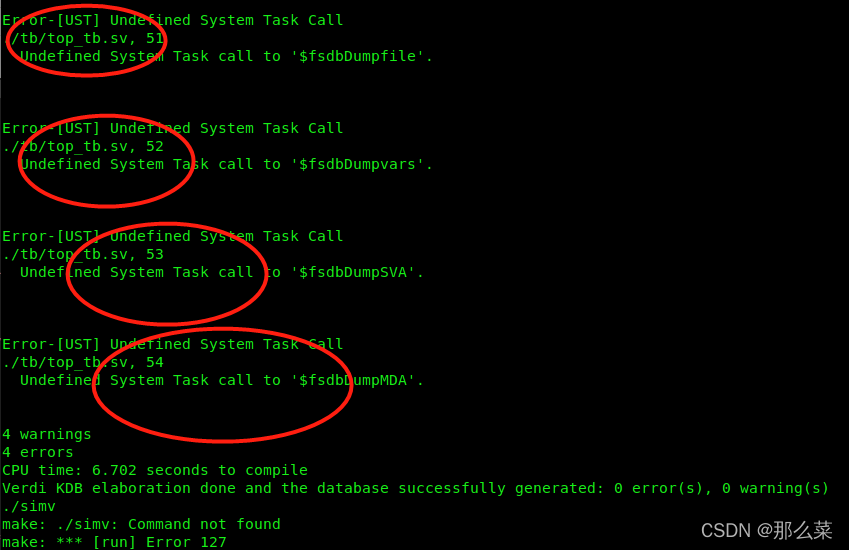

然后，运行编译命令，遇到如下编译失败error：
奇怪哎，怎么系统函数找不到呢，系统函数我们不是随便使用么？。。。。。

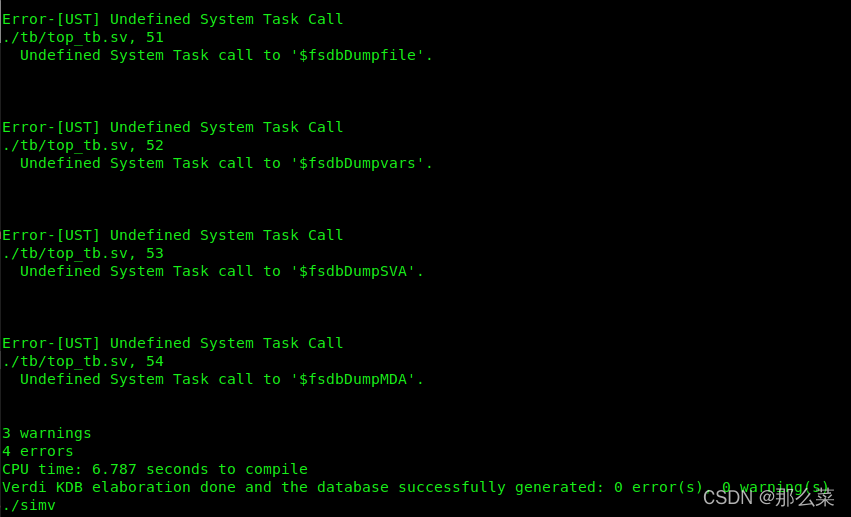

【尝试1】此时，尝试将 -debug_all 改成 -debug , 发现同样error:

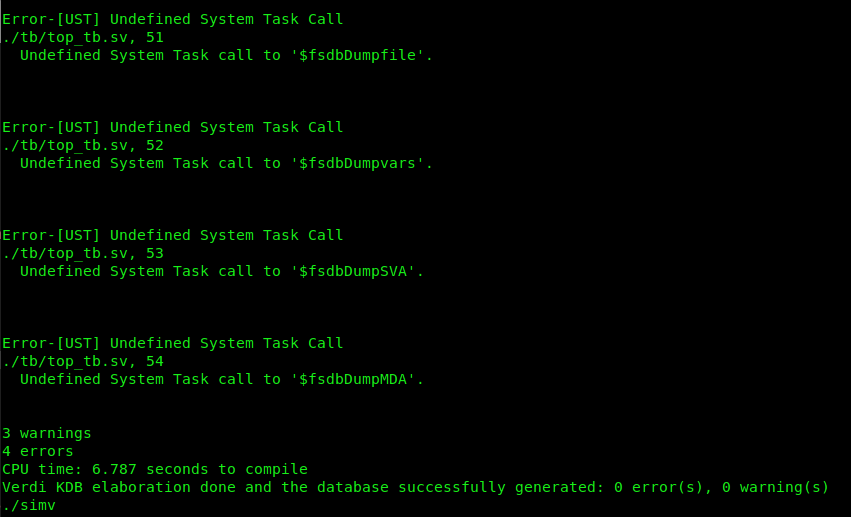

【尝试2】继续尝试，将选项-debug 改成 -debug_pp， 发现报错依旧是那样。

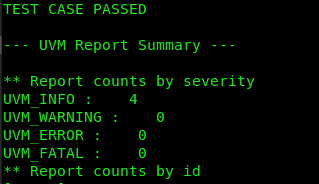

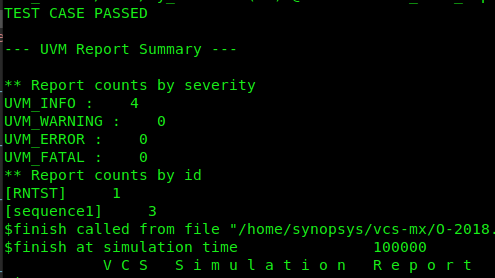

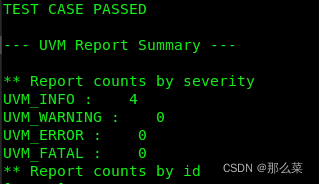

【尝试3】此时，尝试将-debug_pp 改写成 -debug_access（或者-debug_acc），均成功加载fsdb 波形。
此外，对于任何 -debug_access* 选项，该方式均取得成功。

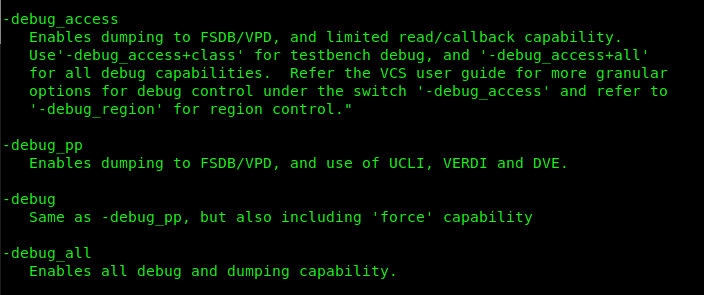

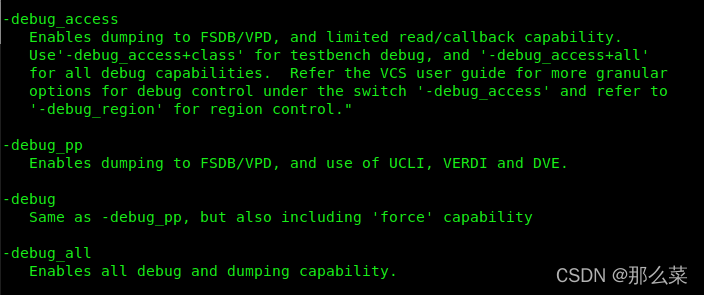

哎，此时完全糊涂了，到底为甚么呢？ 为什么刚开始的 -debug 或者 -debug_all 或者-debug_pp 法力不够呢？那么如果执意选择此三个编译选项，该如何解决问题呢？
经查阅资料发现，我们虽然调用了系统函数$fsdbDump* ，并将其添加到了 验证环境代码中，但是却没有添加具体的tab 文件和 静态库文件，VCS 编译器是找不到的，所以报错。
那么，将下面两句添加到 Makefile 中 编译选项中：
-P
${NOVAS_HOME}/share/PLI/VCS/LINUX64/novas.tab：加载表格文件
${NOVAS_HOME}/share/PLI/VCS/LINUX64/pli.a：加载静态库
另外，据试验，完全可以 用 “-fsdb ” 代替上面复杂冗长的编译选项。
