stm32H750VB+sd卡+fatfs+freertos

在使用stm32H750进行sd卡的fatfs实验时，遇到了一些bug，最终在他人帮助和自己研究下完成基本功能

完整工程链接：https://download.csdn.net/download/qq_40708778/19672005?spm=1001.2014.3001.5501

具体步骤

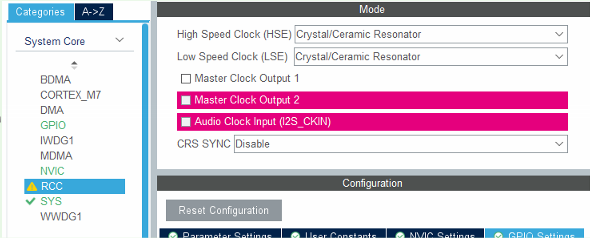

1.配置时钟电路

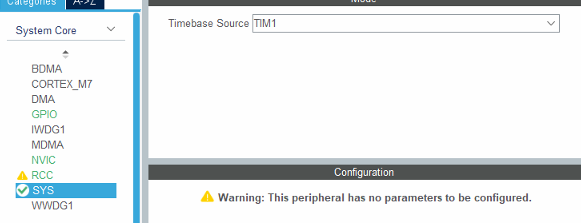

2.配置sys

要用到freertos，这里使用TIM1

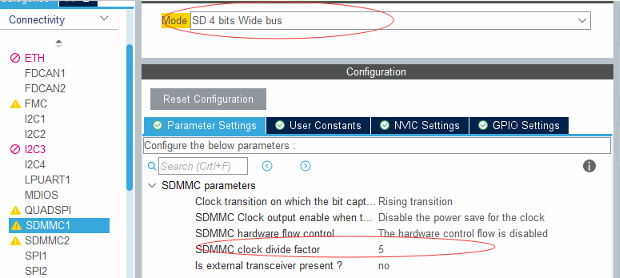

3.配置SDMMC1

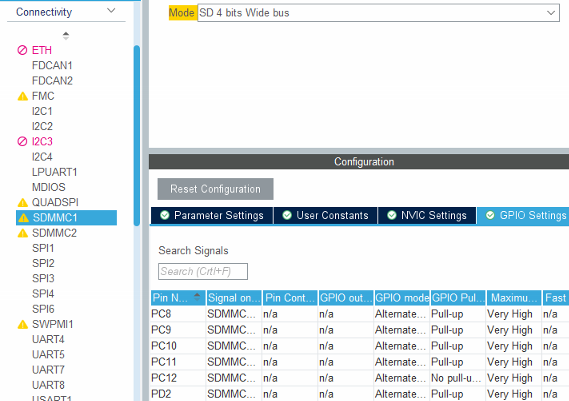

除了PC12的CLK线，其他全部软件上拉。这里如果不上拉，可能会出现SD卡挂载不上，报出FR_NOT_READY

打开中断，在开启freertos之后，优先级会自动被改成5

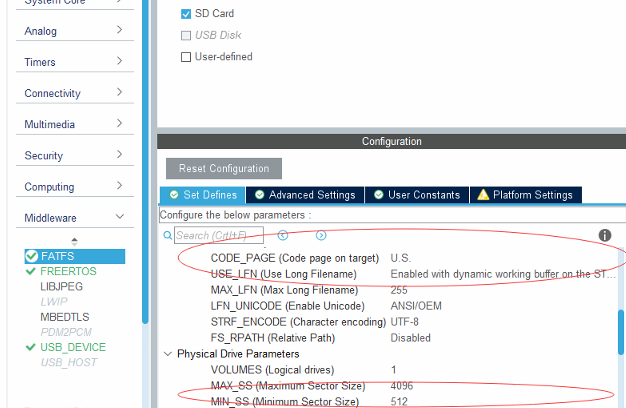

4.配置fatfs

第一个地方也可以选Chinese的。我直接用英文的。防止了cubeide报出RAM用完的一个错误，用keil的同学好像不用担心。

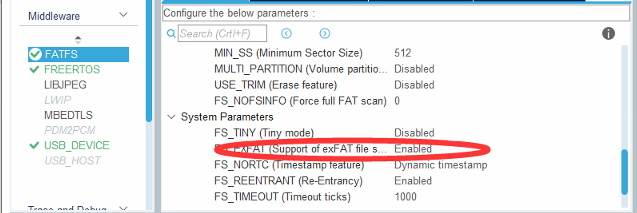

如果sd卡的格式不是fat32，而是exfat的话，这里一定要enable，不然会挂载失败，爆出FR_NOFILESYSTEM的错误

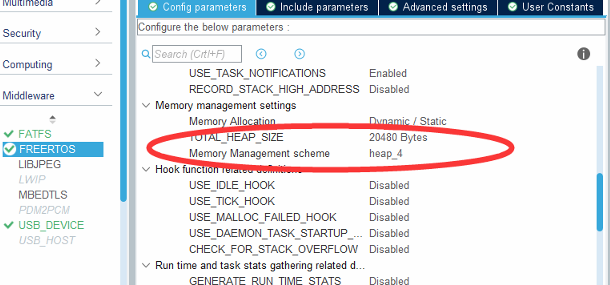

5.freertos设置

stack设置大一些

6.clock

下面给SDMMC1，2的时钟要配置成48，配合SDMMC1设置的SDMMC clock divide factor 设置成5。最后SD卡的写入频率为48/（5+2）=6M。这个数字要小于你sd卡能承受的最大写入速率。

7.程序给大一点heap和stack

注：用cubeide可能产生挂不上的bug。

程序部分

main函数基本不用改，只改动freertos.c

#include "FreeRTOS.h"
#include "task.h"
#include "main.h"
#include "cmsis_os.h"

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */

#include "FreeRTOS.h"
#include "task.h"
#include "main.h"
#include "cmsis_os.h"#include "fatfs.h"
#include "sdmmc.h"UINT br,bw;			//读写变量char test_buf[1024] = {"0000\r\n"};void StartDefaultTask(void const * argument)
{/* init code for USB_DEVICE */MX_USB_DEVICE_Init();/* USER CODE BEGIN StartDefaultTask */osDelay(10);retSD = f_mount(&SDFatFS,"",1);		while(retSD){retSD = f_mount(&SDFatFS,"",1);osDelay(10);}uint32_t time=0;uint32_t time2=0;char i;/* Infinite loop */for(;;){time = time2;test_buf[3] = time%10+'0';time /= 10;test_buf[2] = time%10+'0';time /= 10;test_buf[1] = time%10+'0';time /= 10;test_buf[0] = time%10+'0';retSD = f_open(&SDFile, "time.txt", FA_CREATE_ALWAYS | FA_WRITE | FA_READ);f_lseek(&SDFile,time2*5);retSD = f_write(&SDFile,&test_buf,strlen(test_buf),&bw) ;retSD = f_close(&SDFile);time2++;	osDelay(100);}
