Matlab实现飞机往返运动（相对运动速度）

1 简介

Matlab实现飞机往返运动（相对运动速度）

2 完整代码

%飞机往返的时间clear                                  %清除变量u=0:0.05:0.8;                          %空气速率与飞机速率之比的向量theta=0:30:90;                         %角度向量th=theta*pi/180;                       %化为弧度[U,TH]=meshgrid(u,th);                 %速率和角度矩阵T1=1/2./(sqrt(1-(U.*sin(TH)).^2)+U.*cos(TH));T2=1/2./(sqrt(1-(U.*sin(TH)).^2)-U.*cos(TH));T=sqrt(1-(U.*sin(TH)).^2)./(1-U.^2);   %时间矩阵figure                                 %创建图形窗口%plot(u,T,'LineWidth',2)                %画往返时间曲线族plot(u,T(1,:),'o-',u,T(2,:),'d-',u,T(3,:),'s-',u,T(4,:),'v-','LineWidth',2)%画往返时间曲线族hold on                                %保持图像% plot(u,T1,'--','LineWidth',2)        %画A到B的时间曲线族% plot(u,T2,':','LineWidth',2)         %画B到A的时间曲线族plot(u,T1(1,:),'o--',u,T1(2,:),'d--',u,T1(3,:),'s--',u,T1(4,:),'v--','LineWidth',2)%画A到B的时间曲线族plot(u,T2(1,:),'o:',u,T2(2,:),'d:',u,T2(3,:),'s:',u,T2(4,:),'v:','LineWidth',2)%画B到A的时间曲线族grid on                                %加网格fs=16;                                 %字体大小title('飞机往返的时间与风速的关系','FontSize',fs)%标题xlabel('\itu/v','FontSize',fs)         %标记横坐标ylabel('\itt/t\rm_0','FontSize',fs)    %标记纵坐标n=length(theta);                       %角度个数legend([repmat('\it\theta\rm=',n,1),num2str(theta'),repmat('\circ',n,1)],2)%图例text(0,1.2,'\itt\rm_0=2\itl/v','FontSize',fs)%标记时间单位text(0,2,'虚线是A到B的时间,点虚线是B到A的时间','FontSize',fs)%说明单向时间​

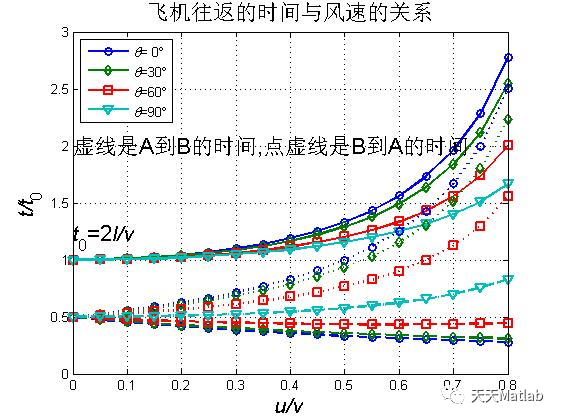

3 仿真结果

​
